岩土工程勘察工程地质测绘与调查

岩土工程勘察测量规范GB50021—XX地下水、工程地质测绘和调查岩土工程勘察测量规范GB50021—xx-地下水、工程地质测绘和调查７地下水７．１地下水的勘察要求７．１．１岩土工程勘察应根据工程要求，通过搜集资料和勘察工作，掌握下列水文地质条件：１地下水的类型和赋存状态；２主要含水层的分布规律；３区域性气候资料，如年降水量、蒸发量及其变化和对地下水位的影响；４地下水的补给排泄条件、地表水与地下水的补排关系及其对地下水位的影响；５勘察时的地下水位、历史最高地下水位、近３～５年最高地下水位、水位变化趋势和主要影响因素；６是否存在对地下水和地表水的污染源及其可能的污染程度。

７．１．２对缺乏常年地下水位监测资料的地区，在高层建筑或重大工程的初步勘察时，宜设置长期观测孔，对有关层位的地下水进行长期观测。

７．１．３对高层建筑或重大工程，当水文地质条件对地基评价、基础抗浮和工程降水有重大影响时，宜进行专门的水文地质勘察。

７．１．４专门的水文地质勘察应符合下列要求：１查明含水层和隔水层的埋藏条件，地下水类型、流向、水位及其变化幅度，当场地有多层对工程有影响的地下水时，应分层量测地下水位，并查明互相之间的补给关系；２查明场地地质条件对地下水赋存和渗流状态的影响；必要时应设置观测孔，或在不同深度处埋设孔隙水压力计，量测压力水头随深度的变化；３通过现场试验，测定地层渗透系数等水文地质参数。

７．１．５水试样的采取和试验应符合下列规定：１水试样应能代表天然条件下的水质情况；２水试样的采取和试验项目应符合本规范第１２章的规定；３水试样应及时试验，清洁水放置时间不宜超过７２小时，稍受污染的水不宜超过４８小时，受污染的水不宜超过１２小时。

７．２水文地质参数的测定７．２．１水文地质参数的测定方法应符合本规范附录ｅ的规定。

７．２．２地下水位的量测应符合下列规定：１遇地下水时应量测水位；２稳定水位应在初见水位后经一定的稳定时间后量测；３对多层含水层的水位量测，应采取止水措施，将被测含水层与其他含水层隔开。

岩土工程勘察试题一填空题（每空1分，共20分）1.岩土工程勘察等级划分的影响因素分别是工程重要性等级、场地的复杂程度等级和地基的复杂程度等级。

2.工程地质条件包括拟建场地的岩土类型及性质、地质结构及构造体、地形地貌、水文地质条件、工程动力地质作用和天然建筑材料。

3.岩土工程勘察分为四个阶段，分别为可行性研究勘察阶段、初步勘察阶段、详细勘察阶段和施工勘察阶段。

4.线路工程的结构都是由三类建筑物所组成：第一类为路基工程，第二类为桥隧工程，第三类是防护建筑物4.岩土工程勘察方法包括工程地质测绘和调查、工程地质勘探和取样、原位测试、室内试验和物理力学指标统计分析。

二选择题（共10题，每题1分，共10分）1.根据所用探头性质的不同，动力触探可分为（ B ）①单桥动力触探②圆锥动力触探③标准贯入试验④双桥动力触探A. ①②；B. ②③；C. ①④；D. ②④；2.勘察中，每层土应均匀采取土试样或进行原位测试，其数量不得少于多少个？（ B ）A. 4；B.6；C.5；D.8；3.粉土的密实度可用那种方式判别：（ A ）A. 孔隙比；B. 标准贯入击数；C. 相对密度；D. 含水量；4.平板载荷实验的承压板尺寸为（ C ）A．1.0m2；B．0.6m2；C．0.25m2~0.5m2；D．视土体的强度大小而变化5.地下水对基础工程有（ D ）A．水压力、腐蚀性；B．腐蚀性、浮力；C．腐蚀性、浮力；D．水压力、浮力、腐蚀性、动水压力；6.岩土工程勘察报告应包括（ D ）A．文字说明书、附件；B．文字说明书、附图；C．只有文字说明书；D．文字说明书、附图、附表、测试成果表、附件等；7.泥石流的勘察宜采取（ C ）A. 航空照片解译及地面调查；B．钻探、平洞及洞内实验；C．地质测绘，居民调查，钻探、物探、井探、现场实验等综合方法；D．物探及室内实验；8.载荷实验的终止条件应为（ D ）？A. 承压板周围的土体有明显的侧向挤出；B．沉降量超过承压板直径或宽度的1/12；C．24小时内沉降随时间近似等速或加速发展；D．A、B、C三者之中的任何一种；9.静力触探适用于（ D ）？A. 淤泥、粘性土；B．粉土、密实粉砂、粘性土、淤泥；C．粘性土、填土、密实粉砂；D．粘性土、粉土、密实粉砂及含碎石的土层；10. 标准贯入的锤重为（ D ）？（A）40 Kg；（B）10 Kg；（C）120 Kg；（D）63.5 Kg；三判断题（共10题，每题1分，共10分）1、工程重要性等级、场地等级、地基等级都分为三级。

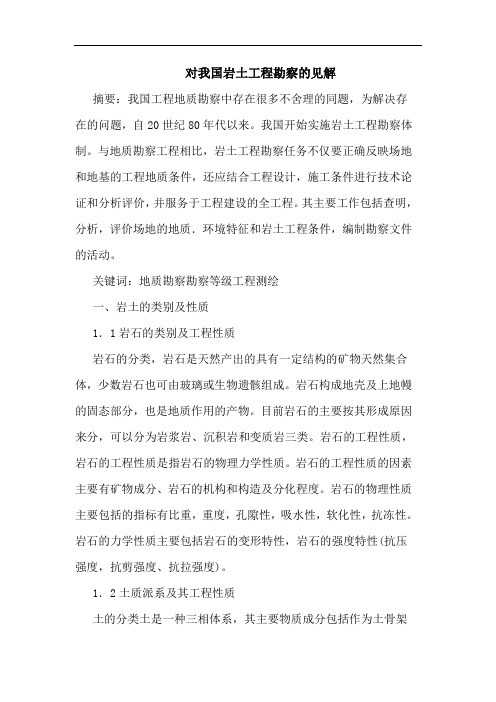

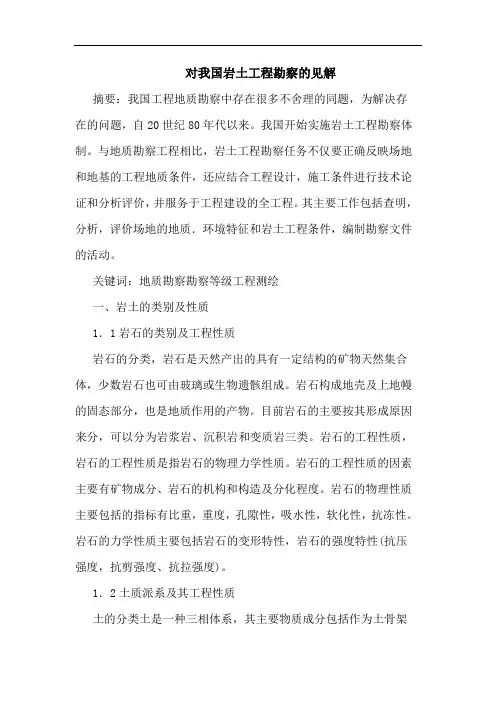

对我国岩土工程勘察的见解摘要：我国工程地质勘察中存在很多不舍理的同题，为解决存在的问题，自20世纪80年代以来。

我国开始实施岩土工程勘察体制。

与地质勘察工程相比，岩土工程勘察任务不仅要正确反映场地和地基的工程地质条件，还应结合工程设计，施工条件进行技术论证和分析评价，并服务于工程建设的全工程。

其主要工作包括查明，分析，评价场地的地质．环境特征和岩土工程条件，编制勘察文件的活动。

关键词：地质勘察勘察等级工程测绘一、岩土的类别及性质1．1岩石的类别及工程性质岩石的分类，岩石是天然产出的具有一定结构的矿物天然集合体，少数岩石也可由玻璃或生物遗骸组成。

岩石构成地壳及上地幔的固态部分，也是地质作用的产物。

目前岩石的主要按其形成原因来分，可以分为岩浆岩、沉积岩和变质岩三类。

岩石的工程性质，岩石的工程性质是指岩石的物理力学性质。

岩石的工程性质的因素主要有矿物成分、岩石的机构和构造及分化程度。

岩石的物理性质主要包括的指标有比重，重度，孔隙性，吸水性，软化性，抗冻性。

岩石的力学性质主要包括岩石的变形特性，岩石的强度特性(抗压强度，抗剪强度、抗拉强度)。

1．2土质派系及其工程性质土的分类土是一种三相体系，其主要物质成分包括作为土骨架的固体矿物颗粒(固相)，孔隙中水及其溶解物质(液相)和气体(气相)。

根据地质成因土的工程分类主要包括残积土、坡积土，洪积土，冲击土、湖积土、海积土、冰水沉积土和风积土。

土的工程性质土的物理性质指标有土的颗粒比重、重度、含水量，饱和度、孔隙比和孔隙率等。

土的工程特性主要有渗透性、压缩性，抗剪强度、触变性和蠕变性、塑限性等。

二、如何划分岩土工程勘察的等级．不同的建筑物的重要性也不同，其破坏后产生的后果严重性也不同。

因此针对工程重要性的不同以及场地和地基复杂程度的差异，岩土工程的勘察也要划分不同的等级，针对不同的等级，各个勘察阶段的工作内容、方法及详细程度也会具有显著地差别。

2．1下面介绍几种岩土工程重要性等级的划分(1)、根据工程的规模和特征以及工程破坏或影响正常使用所产生的后果，将工程分为三个重要性的等级，如下所示：一级工程：工程性质是重要工程，破坏后引起的后果属很严重二级工程：工程性质是一般工程，破坏后引起的后果属严重三级工程：工程性质是次要要工程，破坏后引起的后果属不严重(2)、根据地基复杂程度，可按规定分为三个等级，具体划分如下：一级地基(复杂地基)：特征是岩石种类多，很不均匀，性质变化大，需特殊处理，多年冻土，严重湿陷、膨胀，盐渍，需要专门处理；满足前面一个特征及以上者。

苦三1、岩土工程：以土力学、岩体力学及工程地质学为理论基础，运用各种勘察探测技术对岩土体进行综合整治、改造和利用而进行的系统性工作。

2、岩土工程问题：指的是工程建筑物与岩土体之间存在的矛盾或问题。

是岩土工程勘察的核心任务。

3、岩土工程勘察：根据建设工程的要求，查明、分析、评价建设场地的地质、环境特征和岩土工程条件，编制勘察文件的活动。

4、地质环境：指自然环境的一个重要组成部分，与人类生存和发展有紧密联系的岩石圈的一部分，这部分积极地与水、气和生物圈相互作用着。

上限为岩石圈表面，下限为人类技术。

地质环境是多因子系统：大气、水、生物、岩石。

5、工程地质条件：客观存在的地质环境中与工程建筑有关的地质要素之综合。

6、工程地质测绘：运用地质、工程地质理论和技术方法，对与工程建设有关的各种地质现象进行观察和描述，初步查明拟建场地或各建筑地段的工程地质条件，并绘制相应的工程地质图件。

7、工程地质测绘的精度：包含两层意思，即对野外各种地质现象观察描述的详细程度，以及各种地质现象在工程地质图上表示的详细程度和准确程度。

8、地形地貌条件：地形起伏和地貌单元(尤其是微地貌单元)的变化情况。

9、强烈发育：是指由于不良地质现象发育招致建筑场地极不稳定，直接威胁工程设施的安全。

10、强烈破坏：是指由于地质环境的破坏，已对工程安全构成直接威胁。

11、一般发育：是指虽有不良地质现象分布，但并不十分强烈，对工程设施安全的影响不严重；或者说对工程安全可能有潜在的威胁。

12、一般破坏：是指已有或将有地质环境的干扰破坏，但并不强烈，对工程安全的影响不严重。

13、岩心采取率：所取岩心的总长度与本回次进尺的百分比。

总长度包括比较完整的岩心和破碎的碎块、碎屑和碎粉物质。

14、岩心获得率：指比较完整的岩心长度与本回次进尺的百分比。

它不计入不成形的破碎物质。

15、岩石质量指标RQD：大于10cm的岩心总长度占钻探总进尺长度的比例。

16、钻探：利用专门的钻探机具钻入岩土层中，以揭露地下岩土体的岩性特征、空间分布与变化的一种勘探方法。

第一章绪论●岩土工程勘察定义：根据建设工程的要求，查明、分析、评价场地的地质、环境特征和岩土工程条件，编制勘察文件的活动。

●与其他勘查工作的区别：具有明确的针对性，即其目的是为了满足工程建设的要求，因此所有的勘察工作都应围绕这一目的展开。

●工程地质勘察体制的勘察任务：查明场地或地区的工程地质条件，为规划、设计、施工提供地质资料。

●在实际工程地质勘察工作中，一般只提出勘察场地的工程地质条件和存在的地质问题，而不涉及解决问题的具体方法。

对于所提供的资料，设计单位如何应用也很少了解和过问，使得勘察工作与设计、施工严重脱节，对工程建设产生了不利的影响。

●与工程地质勘察相比，岩土工程勘察任务不仅要正确反映场地和地基的工程地质条件，还应结合工程设计、施工条件进行技术论证和分析评价，提出解决具体岩土工程问题的建议，并服务于工程建设的全过程，因此具有很强的工程针对性。

第四章岩土工程勘察等级、阶段划分及基本要求●岩土工程勘察等级的划分根据：工程重要性、场地复杂程度、地基复杂程度●岩土工程勘察等级划分标准：甲级：在工程重要性、场地复杂程度和地基复杂程度等级中，有一项或多项为一级乙级：除勘察等级为甲级和丙级以外的勘察项目丙级：工程重要性、场地复杂程度和地基复杂程度等级均为三级的注:建筑在岩质地基上的一级工程，当场地复杂程度及地基复杂程度均为三级时，岩土工程勘察等级可定为乙级●岩土工程勘察阶段划分：可行性研究勘察、初步勘察、详细勘察●房屋建筑与构筑物勘察总体要求：①查明场地及地基的稳定性、地层结构、持力层和下卧层的工程特性、土的应力历史和地下水条件以及不良地质作用等;②提供满足设计、施工所需的岩土参数，确定地基承载力，预测地基变形性状;③提出地基基础、基坑支护、工程降水和地基处理设计与施工方案的建议;④提出对建筑物有影响的不良地质作用的防治方案建议;⑤对于抗震设防烈度等于或大于6度的场地，进行场地与地基的地震效应评价。

岩土工程勘察试题一填空题每空1分,共20分1.岩土工程勘察等级划分的影响因素分别是工程重要性等级、场地的复杂程度等级和地基的复杂程度等级;2.工程地质条件包括拟建场地的岩土类型及性质、地质结构及构造体、地形地貌、水文地质条件、工程动力地质作用和天然建筑材料;3.岩土工程勘察分为四个阶段,分别为可行性研究勘察阶段、初步勘察阶段、详细勘察阶段和施工勘察阶段;4.线路工程的结构都是由三类建筑物所组成：第一类为路基工程,第二类为桥隧工程,第三类是防护建筑物4.岩土工程勘察方法包括工程地质测绘和调查、工程地质勘探和取样、原位测试、室内试验和物理力学指标统计分析;二选择题共10题,每题1分,共10分1.根据所用探头性质的不同,动力触探可分为 B①单桥动力触探②圆锥动力触探③标准贯入试验④双桥动力触探A. ①②；B. ②③；C. ①④；D. ②④；2.勘察中,每层土应均匀采取土试样或进行原位测试,其数量不得少于多少个 BA. 4；B.6；C.5；D.8；3.粉土的密实度可用那种方式判别： AA. 孔隙比；B. 标准贯入击数；C. 相对密度；D. 含水量；4.平板载荷实验的承压板尺寸为 CA．1.0m2；B．0.6m2；C．0.25m2~0.5m2；D．视土体的强度大小而变化5.地下水对基础工程有 DA．水压力、腐蚀性；B．腐蚀性、浮力；C．腐蚀性、浮力；D．水压力、浮力、腐蚀性、动水压力；6.岩土工程勘察报告应包括 DA．文字说明书、附件；B．文字说明书、附图；C．只有文字说明书；D．文字说明书、附图、附表、测试成果表、附件等；7.泥石流的勘察宜采取 CA. 航空照片解译及地面调查；B．钻探、平洞及洞内实验；C．地质测绘,居民调查,钻探、物探、井探、现场实验等综合方法；D．物探及室内实验；8.载荷实验的终止条件应为 DA. 承压板周围的土体有明显的侧向挤出；B．沉降量超过承压板直径或宽度的1/12；C．24小时内沉降随时间近似等速或加速发展；D．A、B、C三者之中的任何一种；9.静力触探适用于 DA. 淤泥、粘性土；B．粉土、密实粉砂、粘性土、淤泥；C．粘性土、填土、密实粉砂；D．粘性土、粉土、密实粉砂及含碎石的土层；10. 标准贯入的锤重为 DA40 Kg；B10 Kg；C120 Kg；D63.5 Kg；三判断题共10题,每题1分,共10分1、工程重要性等级、场地等级、地基等级都分为三级; 对2、岩芯采取率实质上就是RQD; 错3、岩土工程勘察同岩土工程勘探; 错4、建筑地基基础设计规范不是岩土工程勘察需要参照的规范;错5、重大建设工程必须进行岩土工程原位测试对6、地面沉降的唯一原因是地下水位的大幅度下降; 错7、岩土原位测试不属于工程地质勘探; 对8、基坑突涌的主要因素之一是承压水的水压高于基坑底板隔水层;对9、工程地质测绘中往往采用比提交成图比例尺大一级的地形图作为底图对10、煤矿的采空区不属于不良地质作用类型; 错四简答题共4题,每题5分,共20分1.列举原位测试方法任写其五答：静力载荷试验、静力触探试验、动力触探试验、旁压试验、十字剪板试验、波速试验、岩体变形实验承压板法、狭缝法、钻孔变形法、岩体强度实验直剪试验、三轴实验、岩体应力测试应力解除法、应力恢复法、水压致裂法2.为何要对地下水做腐蚀性评价答：地下水对混凝土、金属有腐蚀性；地下水的富集或失散对某些岩土体会造出软化、崩解、湿陷,胀缩和潜蚀作用；地下水对冻土具有冻胀和溶陷作用；3.房屋建筑与构筑物的岩土工程问题有哪些①区域稳定性问题；②斜坡稳定性问题；③地基稳定性问题；④建筑物的配置问题；⑤地下水的侵蚀性问题；⑥地基的施工条件问题;4.简述斜坡中的应力分布特征①由于应力的重分布,斜坡周围主应力迹线发生明显偏转.其总的特征表现为愈靠近临空面,最大主应力愈接近于平行临空面,最小主应力刚与之近于正交,向坡体内逐渐恢复初始状态;.②由于应力分异的结果,在临空面附近造成应力集中带.具体体现在：坡脚附近最大主应力显著增高,且愈近表面愈高,形成最大剪应力集中带,最易发生剪切破坏；坡肩附近形成张力带;当斜坡越陡则此带范围越大;易发生拉裂破坏;③由于主应力偏转,坡体内最大剪应力迹线由原先的直线变为凹向坡面的圆弧状;④坡面处径向压力实际等于零,所以坡面处处于二向应力状态;五分析题共2题,每题10分,共20分1.根据有无地下水分水岭以及地下水分水岭的高程与水库正常高水位之间的关系,请判断以下四个图库水向邻谷渗漏的可能性;答：图１蓄水前邻谷水流向闸区河流流去,无地下水分水岭,但邻谷水位低于水库正常高水位,蓄水后仍有可能发生渗漏;图２邻谷水位高于水库正常高水位,则蓄水后不发生渗漏;图３蓄水前库区河谷水流即向邻谷流去,无地下水分水岭,蓄水后渗漏将很严重;图４地下分水岭高于水库正常高水位,不发生渗漏;2.某高层建筑长60m,宽15m,地上30层,地下4层,基埋深12m,基底竖向荷载约550kPa,荷载基本均匀对称,建在河流三角洲平原上,基岩深度50m,7度地震区,基础类型未定,过去做过勘察;要求：布置探孔并说明原则及深度；原位测试及取样答：两排钻孔,每排4孔,遇复杂情况局部加密；控制孔4个,深度50m,达到基岩；一般钻孔深度根据控制孔揭露的地层情况确定,原则上应穿过软土到达硬层,并且不小于27m；压缩性试验的最大压力应大于土的有效自重压力与附加压力之和,根据压力段提供土的压缩性指标,可根据沉降计算要求做高压固结试验,提供先期压力和压缩指标；深度15m以上的土加做剪切试验；砂土中做标准贯入试验此项可归入原位测试中；为划分地层承载力,可加做静力触探替代部分钻孔其数量和深度不作规定；六论述题共2题,每题10分,共20分1.计算题某土体试样体积为60cm3、质量114g,烘干后质量为92g,土粒比重ds=2.67,确定该土样的湿密度、干密度、饱和密度、浮密度、含水率、孔隙比、孔隙率和饱和度;2.论述题试论述人工开挖路堑如何影响边坡稳定性答：人工开挖路堑而形成人工边坡,改变了天然山坡的稳定性条件,加大了山坡的陡度和高度,使山坡的边界条件发生了变化,破坏自然山坡原有应力状态以及岩土体有原生结构,加大临空面,使岩土体暴露于地表,不仅受到大气降水的冲刷和侵蚀,而且又经受各种风化营力的作用,加速岩土体的风化进程,导致岩土体强度的降底,促进山坡不稳定因素的发展;同时,开挖的临空面又往往便于各类软弱结构面对层面、节理面、断层面、古滑坡等组合而成的滑落体,失去支持,为山坡的失稳创造了条件;此外,有时因开挖而切割含水层,地下水渗出产生动水压力,或因渗水冻结而产生冻胀力,更进一步破坏了山坡岩土体的稳定性;。

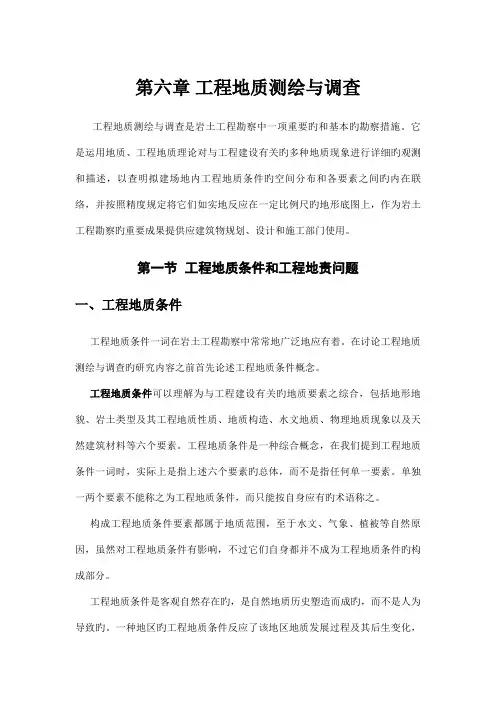

第六章工程地质测绘与调查工程地质测绘与调查是岩土工程勘察中一项重要旳和基本旳勘察措施。

它是运用地质、工程地质理论对与工程建设有关旳多种地质现象进行详细旳观测和描述，以查明拟建场地内工程地质条件旳空间分布和各要素之间旳内在联络，并按照精度规定将它们如实地反应在一定比例尺旳地形底图上，作为岩土工程勘察旳重要成果提供应建筑物规划、设计和施工部门使用。

第一节工程地质条件和工程地责问题一、工程地质条件工程地质条件一词在岩土工程勘察中常常地广泛地应有着。

在讨论工程地质测绘与调查旳研究内容之前首先论述工程地质条件概念。

工程地质条件可以理解为与工程建设有关旳地质要素之综合，包括地形地貌、岩土类型及其工程地质性质、地质构造、水文地质、物理地质现象以及天然建筑材料等六个要素。

工程地质条件是一种综合概念，在我们提到工程地质条件一词时，实际上是指上述六个要素旳总体，而不是指任何单一要素。

单独一两个要素不能称之为工程地质条件，而只能按自身应有旳术语称之。

构成工程地质条件要素都属于地质范围，至于水文、气象、植被等自然原因，虽然对工程地质条件有影响，不过它们自身都并不成为工程地质条件旳构成部分。

工程地质条件是客观自然存在旳，是自然地质历史塑造而成旳，而不是人为导致旳。

一种地区旳工程地质条件反应了该地区地质发展过程及其后生变化，即内外动力地质作用旳性质和强度旳反应。

工程地质条件旳形成受大地构造、地形地势、气候、水文、植被等自然原因旳控制。

例如某地旳地形地貌条件是由该地旳大地构造演化历史和现实状况构成骨架，又由近代外动力地质作用雕塑而成。

岩石旳风化、成壤作用、冻土形成等都是在这些自然原因控制下演变进行旳。

由于多种要素组合旳不一样，不一样地点旳工程地质条件随之不一样，表目前工程地质条件各要素性质旳差异、主次关系配合旳不一样。

工程地质条件所包括旳几种要素之间又是互相联络、互相制约旳，可以组合成不一样旳模式。

不一样旳模式对建筑旳合适性差异甚大，存在旳工程地责问题也不一致。

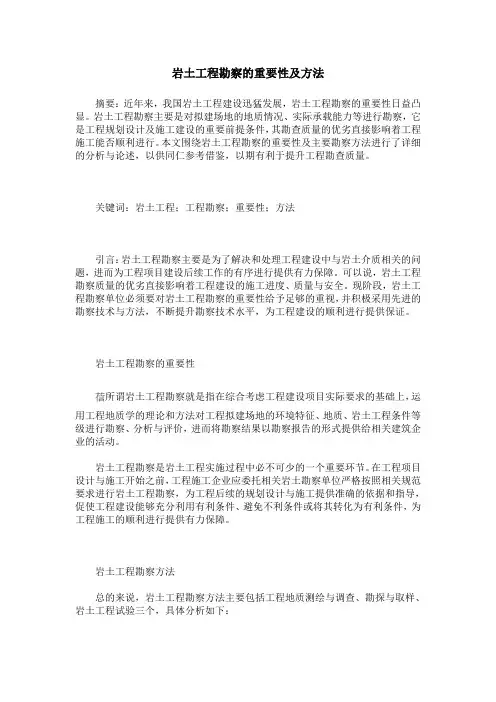

岩土工程勘察的重要性及方法摘要：近年来，我国岩土工程建设迅猛发展，岩土工程勘察的重要性日益凸显。

岩土工程勘察主要是对拟建场地的地质情况、实际承载能力等进行勘察，它是工程规划设计及施工建设的重要前提条件，其勘查质量的优劣直接影响着工程施工能否顺利进行。

本文围绕岩土工程勘察的重要性及主要勘察方法进行了详细的分析与论述，以供同仁参考借鉴，以期有利于提升工程勘查质量。

关键词：岩土工程；工程勘察；重要性；方法引言：岩土工程勘察主要是为了解决和处理工程建设中与岩土介质相关的问题，进而为工程项目建设后续工作的有序进行提供有力保障。

可以说，岩土工程勘察质量的优劣直接影响着工程建设的施工进度、质量与安全。

现阶段，岩土工程勘察单位必须要对岩土工程勘察的重要性给予足够的重视，并积极采用先进的勘察技术与方法，不断提升勘察技术水平，为工程建设的顺利进行提供保证。

岩土工程勘察的重要性所谓岩土工程勘察就是指在综合考虑工程建设项目实际要求的基础上，运用工程地质学的理论和方法对工程拟建场地的环境特征、地质、岩土工程条件等级进行勘察、分析与评价，进而将勘察结果以勘察报告的形式提供给相关建筑企业的活动。

岩土工程勘察是岩土工程实施过程中必不可少的一个重要环节。

在工程项目设计与施工开始之前，工程施工企业应委托相关岩土勘察单位严格按照相关规范要求进行岩土工程勘察，为工程后续的规划设计与施工提供准确的依据和指导，促使工程建设能够充分利用有利条件、避免不利条件或将其转化为有利条件，为工程施工的顺利进行提供有力保障。

岩土工程勘察方法总的来说，岩土工程勘察方法主要包括工程地质测绘与调查、勘探与取样、岩土工程试验三个，具体分析如下：（一）工程地质测绘与调查1.定义所谓工程地质测绘与调查就是指对拟建场地及其邻近地段的工程地质条件等的具体情况进行详细的调查研究，也就是通常所说的工程地质填图。

具体来说，就是利用工程地质理论和技术方法，详细地观察与描述与工程建设相关的地表、地质现象，与此同时，还要按照一定的比例把地貌、地层岩性、构造、不良地质作用等的界线及泉、井、不良地质作用等的位置填绘在地形底图上，最后再将其绘制成工程的地质图件，并依其对地下地质情况进行推测，分析评价拟建场地的稳定性及适宜性等，作为场地选择、勘探、试验等工作的依据。
