电压暂降、短时中断和电压变化的抗扰度试验报告模板

一.实验依据
GB/T 17626.11-2008
二.硬件连接图和描述
描述：UCS 500N正面L接线柱处有两指示灯，分别是PF1、PF2。

当EUT处于电压跌落期间，PF2指示灯亮；处于正常220V电压供电时，PF1灯亮。

UCS 500N背面：（1）排插一定要插在墙壁上220V插座(被校准仪器插座，不是标准器插座接口)；找3条导线一端分别插在220V三孔插座，另一端插在PF1、N、PE。

至此才能与插座零线、火线、地线插口相对应。

（2）测量单相EUT，只需将PF2、N接到调压器a、o接口（现场已接好）。

三.实验步骤
首先将被测仪器、UCS 500N开机预热30min。

将被检仪器放在木质板上，按上述硬件连接图接好线后，进行软件方面的设置。

UCS 500N开启后，按F3进入power fail 进行设置，选中F1进行td时间设置，选中F4进行△U设置(调节设置大小，可用旋钮或者←→调节，依如下表格进行设置)，按ESC退出。

软件设置好后，对调压器进行不同电压等级的设置，设置电压等级如下表。

点击Test On按钮，选择start开始试验。

四.注意事项
i.所有电压暂降和短时中断完成后，将调压器电压调到0V。

ii.排插应插到墙上被检仪器插座口，而不是标准器插座口，否则造成跳闸。

iii.试验完成后。

将标准器、调压器、被检仪器电源断开，收拾桌面，保持整洁。

电压暂降、短时中断和电压变化的抗扰度试验Voltage dips, short interruptions and voltage variations immunity tests
⏹试验设备（test equipment）
图
⏹试验目的（test objective）
电压暂降、短时中断和电压变化的抗扰度试验，是检验电子电气设备在遭受诸如晃电、电源中断、低电压等系统电源电压瞬时降低时的性能。

⏹设备主要参数（parameter）
电压范围：0%Un、40%Un、70%Un
持续周期：0.5～50
⏹试验要求（test requirement）
电压暂降和短时中断优先采用的试验等级和持续时间
⏹依据标准（standards）
GB/T 17626.11( idt IEC 61000-4-11) 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
HUAJIAN。

电压暂降、短时中断和电压变化的抗扰度试验IEC61000-4-11GB/T17626.11标准分析及重点分析1.1电压电压暂降、短时中断和电压变化抗扰度试验起因：电压暂降、短时中断是由电网、电力设施的故障或负荷突然出现大的变化引起的。

在某些情况下会出现两次或更多次连续的暂降或中断。

电压变化是由连接到电网的负荷连续变化引起的。

1.2电压电压暂降、短时中断和电压变化抗扰度试验目的：标准规定了不同类型的实验来模拟电压的突变效应，以便建立一种评价电气和电子设备在经受这种变化时的抗扰性通用准则。

1.3电压电压暂降、短时中断和电压变化抗扰度试验等级：电压暂降试验优先采用的试验等级和持续时间类别a电压暂降的试验等级和持续时间(ts)（50Hz/60Hz）1类根据设备要求依次进行2类0﹪持续时间0.5周期0﹪持续时间1周期70﹪持续时间25/30周o3类0﹪持续时间0.5周期0﹪持续时间1周期40﹪持续时间10/12周o70﹪持续时间25/30周o80﹪持续时间250/300周oX类b特定特定特定特定特定短时中断试验优先采用的试验等级和持续时间类别a短时中断的试验等级和持续时间(ts)（50Hz/60Hz）1类根据设备要求依次进行2类0﹪持续时间250/300周o3类0﹪持续时间250/300周oX类b X短期供电电压变化的时间设定电压试验等级电压降低所需时间（td）降低后电压维持时间(ta)电压增加所需时间（ti）（50Hz/60Hz）70﹪突变1周期25/30周期b Xa特定特定特定对于不具有中线的三相系统的电压暂降试验，根据条款5.1，每次单独对相-相电压进行试验，这意味着进行三个不同系列的试验)。

注：对于三相系统，在相线对相线电压的暂降过程中，电压的变化最好在其他一个或者两个电压上进行。

对于带有一根以上电源线的EUT，在每根电源线都应的单独进行试验。

对EUT进行每种规定的电压变化试验，应在最典型的运行方式下进行三次试验，其间隔10s。

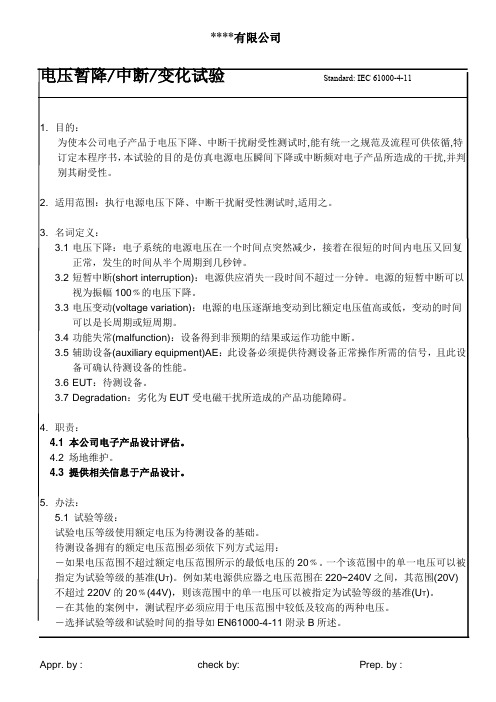

1. 目的：为使本公司电子产品于电压下降、中断干扰耐受性测试时,能有统一之规范及流程可供依循,特订定本程序书，本试验的目的是仿真电源电压瞬间下降或中断频对电子产品所造成的干扰,并判别其耐受性。

2. 适用范围：执行电源电压下降、中断干扰耐受性测试时,适用之。

3. 名词定义：3.1 电压下降：电子系统的电源电压在一个时间点突然减少，接着在很短的时间内电压又回复正常，发生的时间从半个周期到几秒钟。

3.2 短暂中断(short interruption)：电源供应消失一段时间不超过一分钟。

电源的短暂中断可以视为振幅100﹪的电压下降。

3.3 电压变动(voltage variation)：电源的电压逐渐地变动到比额定电压值高或低，变动的时间可以是长周期或短周期。

3.4 功能失常(malfunction)：设备得到非预期的结果或运作功能中断。

3.5 辅助设备(auxiliary equipment)AE：此设备必须提供待测设备正常操作所需的信号，且此设备可确认待测设备的性能。

3.6 EUT：待测设备。

3.7 Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。

4. 职责：4.1 本公司电子产品设计评估。

4.2 场地维护。

4.3 提供相关信息于产品设计。

5. 办法：5.1 试验等级：试验电压等级使用额定电压为待测设备的基础。

待测设备拥有的额定电压范围必须依下列方式运用：－如果电压范围不超过额定电压范围所示的最低电压的20﹪。

一个该范围中的单一电压可以被指定为试验等级的基准(U T)。

例如某电源供应器之电压范围在220~240V之间，其范围(20V)不超过220V的20﹪(44V)，则该范围中的单一电压可以被指定为试验等级的基准(U T)。

－在其他的案例中，测试程序必须应用于电压范围中较低及较高的两种电压。

－选择试验等级和试验时间的指导如EN61000-4-11附录B所述。

图一测试位准和持续时间5.1.2 电压变动(可选择的试验模式)这个测试规定定义在额定电压U T和已变动电压之间的转变期。

电压暂降，短时中断和电压变化抗扰度测试不确定度评定报告版本号：第1/0版1.目的和范围ISO/IEC 17025：2017《检测和校准实验室能力的通用要求》中条款6.4.5指出：用于测量的设备应能够达到所需的测量准确度或测量不确定度，以提供有效的结果。

Clause 6.4.5 of ISO/IEC 17025:2017 General Requirements for Testing and Calibration Laboratory Capabilities states that the equipment used for measurement should be capable of achieving the required measurement accuracy or measurement uncertainty to provide valid results.为保证本所的试验质量，提高检测水准，达到与国际同行计量标准同步的目标，本所对各项EMC 试验的测量结果进行了不确定度的评定工作。

In order to ensure the quality of the transmission emission test, improve the test level. To achieve the goal of synchronizing with international peer standards. The measurement results of various radio frequency electromagnetic field radiation immunity tests were evaluated for uncertainty.本报告从测量设备和环境方面，对电压暂降、短时中断和电压变化测试进行测量不确定度评定。

This report assesses the uncertainty of measurement for voltage dips, short interruption and voltage variation testing from the point of measurement equipment and the environment.2.参考标准对于EMC试验项目的测量不确定度评定，主要参考以下标准和规范：For the measurement uncertainty assessment of EMC test items, the following standards and specifications are mainly referred to：IEC61000-4-11：2004 “Electromagnetic compatibility (EMC) - Part 4-11: Testing and measurement techniques - Voltage dips,short interruptions and voltage variations immunity tests for equipment with input current up to 16A per phase”●IEC61000-4-29：2000 “Electromagnetic com patibility (EMC) - Part 4-29: Testing andmeasurement techniques; Voltage dips, short interruptions and voltage variations on d.c. input power port immunity tests” ●ISO/IEC 17025：2017《检测和校准实验室能力的通用要求》●GB/T 6113.402-2006《无线电骚扰和抗扰度测量设备和测量方法规范 第 4-2 部分：不确定度、统计学和限值建模》 ●JJF 1059.1-2012《测量不确定度评定与表示》●CNAS-CL07《测量不确定度的要求》●CNAS-GL07《EMC 检测领域不确定度的评估指南》●ETIEEE/P 1904-2006《测量不确定度评定程序》●IEC/TR 61000-1-6：2012《电磁兼容 1-6 部分：综述 测量不确定度评估指南》●UKAS,M3003,Edition 2:2007 测量中的不确定度和置信度表示●ISO/IEC Guide 98-3:2008 测量不确定度 第 3 部分：测量中的不确定度表示指南3.基本说明1)概率分布函数的确定Determination of the probability distribution function标准不确定度()ix u 可通过将i x 的不确定度的值除以包含因子k 来计算,这个包含因子依赖于ix 不确定度的概率分布和与其相应的置信概率。

SRMC1B13（电压暂降、短时中断和电压变化电压暂降、短时中断与电源变化抗扰度测试指导书受控状态：□√受控□非受控批准：审核：编制：发布日期：2008.08.20目录1.适用范围 (3)2.测试依据 (3)3.电压试验等级（the voltage grade） (5)3.1电压暂降和短时中断（voltage dip and short interruption）(5)3.2电压变化(voltage variation) (7)4.检测要求及步骤(the test requirement and step) (8)4.1试验设备(the test equipment) (8)4.2试验布置(the test configuration) (9)4.3试验程序(the test process) (10)4.4试验要求(the test requirement) (11)4.5试验步骤(the test step) (11)5.不确定度分析(the assessment of uncertainty) (11)5.1电源输出（power output） (12)5.2电压变化（voltage variations） (12)6.试验结果和试验报告评定(the assessment of the result of the test) (12)7.测试报告（T est report） (12)8.仪器列表(Test equipment list) (14)1.适用范围本作业指导书适用于与低压供电网连接的电气和电子设备对电压暂降，短时中断和电压变化的抗扰度试验。

2.测试依据GB/T 17626.11 《电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验》IEC 61000-4-11 《试验和测量技术电压暂降、短时中断和电压变化抗扰度试验》EN 61000-4-11 《试验和测量技术电压暂降、短时中断和电压变化抗扰度试验》GB/T 17618 《信息技术设备抗扰度限值和测量方法》EN55024 《信息技术设备抗扰度限值和测量方法》CISPR 14-2《Electromagnetic compatibility - Requirements for household appliances. electric tools and similar apparatus - Part 2: Immunity - Product family standard》CISPR 24 《信息技术设备抗扰度限值和测量方法》cispr 16-2-4 《无线电骚扰和抗扰度测量方法第2-4部分：抗扰度测量》DIN EN 61000-4-1 Electromagnetic compatibility (EMC) - Part 4-1: Testing and measurement techniques - Overview of IEC 61000-4 seriesETSI EN 300 386《Electromagnetic compatibility and Radio spectrum Matters (ERM);Telecommunication network equipment;ElectroMagnetic Compatibility (EMC) requirements》ETSI EN 301 908-1《Electromagnetic compatibility and Radio spectrum Matters (ERM);Base Stations (BS), Repeaters and User Equipment(UE) for IMT-2000 Third-Generation cellular networks; Part 1: Harmonized EN for IMT-2000,introduction and common requirements,covering essential requirements of article 3.2 of the R&TTE Directive》ETSI EN 301 908-2《Electromagnetic compatibility and Radio spectrum Matters (ERM); Base Stations (BS), Repeaters and User Equipment (UE) for IMT-2000 Third-Generation cellular networks; Part 2: Harmonized EN for IMT-2000, CDMA Direct Spread (UTRA FDD) (UE) covering essential requirements of article 3.2 of the R&TTE Directive》ETSI EN 301 908-3《Electromagnetic compatibility and Radio spectrum Matters (ERM); Base Stations (BS), Repeaters and User Equipment (UE) for IMT-2000 Third-Generation cellular networks; Part 3: Harmonized EN for IMT-2000, CDMA Direct Spread (UTRA FDD) (BS) covering essential requirements of article 3.2 of the R&TTE Directive》ETSI EN 301 908-4《Electromagnetic compatibility and Radio spectrum Matters (ERM);Base Stations (BS), Repeaters and User Equipment (UE) for IMT-2000 Third-Generation cellular networks; Part 4:Harmonized EN for IMT-2000, CDMA Multi-Carrier (cdma2000) (UE) covering essential requirements of article 3.2 of the R&TTE Directive》DIN EN 55014-2《Electromagnetic compatibility - Requirements for household appliances. electric tools and similar apparatus》ETSI TR 134 926 《UMTS移动台及辅助设备电磁兼容技术指标》ETSI TS 134 124 《UMTS移动台及辅助设备电磁兼容技术要求》ETSI TS 125 113 《UMTS基站、直放机电磁兼容技术要求》EN301489-01 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第一部分：公共技术要求》EN 301 489-03 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第三部分:工作在9 kHz 和40 GHz频率的短距离设备的技术指标》EN 301 489-04 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第四部分：固定无线链路设备以及辅助设备的技术指标》EN 301 489-05《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第五部分：个人陆地移动无线链路设备以及辅助（语音及非语音）设备的技术指标》EN 301 489-06 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第六部分：DECT设备技术指标》EN 301 489-07 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第七部分：数字蜂窝通信系统(GSM and DCS)移动台以及辅助设备的技术指标》EN 301 489-08 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第八部分：GSM基站技术指标》EN 301 489-09 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第九部分：无线麦克风、无线声音连接设备、无绳音频与耳内监听设备的技术指标》EN 301 489-16 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第十六部分：移动模拟蜂窝无线通信设备技术指标》EN 301 489-17 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第十七部分：2,4GHz宽带传输系统与5 GHz高性能无线局域网设备的技术指标》EN 301 489-18 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第十八部分：TETRA设备技术指标》EN 301 489-23 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第二十三部分：IMT-2000 UTRA基站、直放机以及附属设备的技术指标》EN 301 489-24 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第二十四部分：IMT-2000 UTRA移动台以及辅助设备技术指标》EN 301 489-25 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第二十五部分：IMT-2000 CDMA多载波移动台以及辅助设备技术指标》EN 301 489-26 《电磁兼容性及无线频谱事务（ERM）；无线电设备与服务的电磁兼容性标准；第二十六部分：IMT-2000 CDMA多载波基站以及辅助设备技术指标》YD 1138 《固定无线链路设备及其辅助设备的电磁兼容性要求和测量方法》YD 1139 《900/1800MHz TDMA数字蜂窝通信系统的电磁兼容性要求及测量方法第二部分：基站及其辅助设备》YD 1032 《900/1800 MHz TDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法第一部分：移动台及其辅助设备》YD 1169.1 《800MHz CDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第一部分：移动台及其辅助设备》YD 1169.2 《800MHz CDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第二部分：基站及其辅助设备》GB 19483-2004 《无绳电话的电磁兼容性要求及测量方法》YD/T 983 《通信电源设备电磁兼容性限值及测量方法》3.电压试验等级（the voltage grade）试验等级即试验电压。

电压暂降、短时中断和电压变化的抗扰度试验Voltage dips, short interruptions and voltage variations immunity tests
⏹试验设备（test equipment）
图
⏹试验目的（test objective）
电压暂降、短时中断和电压变化的抗扰度试验，是检验电子电气设备在遭受诸如晃电、电源中断、低电压等系统电源电压瞬时降低时的性能。

⏹设备主要参数（parameter）
电压范围：0%Un、40%Un、70%Un
持续周期：0.5～50
⏹试验要求（test requirement）
电压暂降和短时中断优先采用的试验等级和持续时间
⏹依据标准（standards）
GB/T 17626.11( idt IEC 61000-4-11) 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
