RCS-931线路保护全部检验报告

RCS-931A(B)型微机线路保护现场检验规程（试行）起草：席晓凤初审：刘义、单广忠、赵桂廷、武克宇、王鲜花、韩培军、魏晓军、高瑞军、李晓馨、杨根成、赵燕妹、曲茂强、孟皓、毛启欣、乔宇峰、戴成龙、张伟审核：王春生批准：王小海编写说明安全生产是电力系统各项工作的基础，随着经济的发展和社会的进步，全社会对电网的安全可靠供电提出了更高的要求。

合理、正确、规范的继电保护检验工作是保证继电保护装置正确动作，确保系统安全稳定运行的重要环节。

为了规范、统一和指导内蒙古电网继电保护装置检验工作，进一步提高检验质量和水平，使检验工作更具体、更合理、更严密和更完整，避免由于各单位技术水平的差异而发生检验漏项、检验方法不当等问题，根据25项反措的要求，依据《继电保护及电网安全自动装置检验条例》、各类型号保护装置的检验大纲及规程和其它原部颁有关规程和规定，结合微机保护装置的特点和现场的实际情况，由内蒙电力调度通信（交易）中心组织，各单位有关继电保护技术骨干人员参加，对内蒙电力网的RCS-931A(B)型微机线路保护设备的检验规程进行了编写及审查工作。

现将编写的检验规程下发试行，各单位在试行中如发现问题，请及时书面通知调通中心继电保护科。

目录总则 (5)RCS-931A(B)型微机线路保护 (8)总则1、主题内容及适用范围为了规范RCS-931A(B)微机纵差保护装置的现场检验，保证现场检验质量，满足继电保护工作人员的需要，本标准规定了RCS-931A(B)微机纵差保护装置的检验内容、检验要求和试验接线等详细要求，从而为RCS-931A(B)微机纵差保护装置的检验提供了全网的技术规范。

本规程适用于基建、生产和运行单位继电保护工作人员进行RCS-931A(B)微机纵差保护装置的现场检验。

2、检验前的准备要求在进行检验之前，工作(试验)人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。

编号：Q/×××变电站线RCS-931保护全部检验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B及附录C、分别为保护装置的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：段振坤、赵淑珍、杨心平本作业指导书审核人：钱茂月本作业指导书自发布之日起执行。

1范围1．1本作业指导书适用于RCS931微机保护线路成套继电保护装置的检验作业。

1．2作业目的是对RCS931线路成套继电保护装置运行过程中的周期性全部检验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1 《国家电网公司电业安全工作规程》2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB 14285-93《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》3修前准备3.1准备工作安排3.2人员要求3.3备品备件3.4工器具3.5材料3.6危险点分析3.7 安全措施3.8人员分工4 RCS-931保护全部校验流程图负责人签字：_________________5作业程序和作业标准(试验记录见附录B) 5.1开工5.2检修电源的使用5.3检修内容和工艺标准从保护装置的光发送口旋开尾纤，光功率计通过跳线与光发送口连接，测量保5.4竣工5.5送电后的试验如果交流电流、电压回路发生变化或一次设备发生变化，需要进行带电后的向量测试。

RCS－931 保护现场投运试验规程1保护装置整定值（含控制字的设置）与软件版本校核。

1.1校核软件版本1.1.1检查保护的程序版本号、CRC校验码并做好记录。

1.1.2一条线路两侧保护的程序版本号、CRC校验码应一致。

1.2保护装置整定值与整定值通知单应一致。

1.3核对CT变比与CT的变比系数。

将线路CT一次额定值大的一侧整定为1，一次额定值小的一侧整定为本侧CT一次额定值与对侧CT一次额定值的比值，与两侧的CT二次额定值无关。

例如：本侧CT变比为1250/5，对侧CT变比为2500/1，则本侧CT变比系数整定为0.5，对侧CT变比系数整定为1.00。

1.4核对CT实际二次额定电流（1A或5A）与整定值通知单应一致。

装置额定值项一定要放在其它定值前整定。

如在其它定值整定完毕后才发现装置二次额定电流值整定错误，则修改装置额定值后不管其它定值变化与否都要重新整定一次。

2整组试验2.1模拟差动保护区内单相瞬时故障。

2.1.1用继电保护试验装置从保护屏的端子排上加入电流、电压，分别模拟各相瞬时故障，观察保护动作行为应该是单跳单重。

与保护装置连接的所有断路器的各跳闸回路均应分别给予验证（如3/2接线时有两个断路器）。

每次应同时投入跳闸线圈的三相压板，试验的同时现场有人监视断路器的实际跳、合闸相别必须与故障相别一致。

2.1.2检查保护装置的断路器分相辅助接点位置的开关量输入情况与实际一致。

2.2模拟差动保护区内单相永久性故障。

用继电保护试验装置从保护屏的端子排上加入电流、电压，分别模拟各相故障，保护单相跳闸后切除故障，在单相重合闸后立即加入相同故障，则保护动作三相跳闸。

试验的同时现场有人监视断路器的实际跳、合闸情况应与故障相别一致。

2.3模拟其它后备保护动作情况。

2.4手合故障加速三跳，并闭锁重合闸。

2.4.1此项试验可以结合防跳试验一起做。

2.4.2当断路器本体和控制回路均有防跳回路时应选择只用其中一条回路，以防止可能造成配合不当多次合闸的事故。

保护检验现场作业指导书RCS-931A（M）微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于RCS-931A（M）微机线路保护装臵及相关回路的全部检验作业。

二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程RCS-931A（M）微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。

通道联调实验1
• 通道采用专用光纤时“专用光纤”控制字整定为“1”，采 ” 用PCM 复用通道时“专用光纤” 控制字整定为“0”， ” “主机方式”控制字一侧置“1”，另一侧置必需“0”。 • 1.通道检查试验 • 将两侧装置的光端机（CPU 插件内）经专用光纤或PCM 机复接相连，将保护定值控制字中“通道自环”置0，若 通道正常，两侧装置的“通道异常” 指示灯均不亮。 • 以M侧为基准，M侧“TA变比系数”整定为“1”，则N侧 “TA变比系数”整定为“1200/1500=0.8”。在M侧加入1A 电流，N侧显示（1/1）*5=5A；在N侧加入1A电流，M侧显 示（1/5）*0.8*1=0.16A。 (M侧1500/1，N侧1200/5)
差动实验2
• 3、 零序差动较复杂一点，不满足补偿条件时， 零差灵敏度同相差Ⅱ段灵敏度一样； 满足补偿条件后，只要差流＞max（零序起动电 流，0.6U/Xc1，0.6实测差流），零差即能动作； 因此，若要单独做零差， 1. 需将“差动电流高定值”，“差动电流低定值” 整定到2.0In，降低相差灵敏度； 2. 通道自环，再加负荷电流等于U/2Xc1（＞ 0.05In），并且超前于电压90°的三相电流（模拟 电容电流），以满足补偿条件； 3. 改变单相电流，满足差流＞max（零序起动电 流，0.6U/Xc1，0.6实测差流），零差即能动作， 动作时间＞100ms。
通道联调实验2 • 2、 跳闸校验 • a) 将N侧开关分位，M侧加入单相电流Ih,M 侧保护可选相动作 • 动作时间30毫秒左右。 • b) 将M侧开关分位，N侧加入单相电流Ih,M 侧保护可选相动作 • 动作时间30毫秒左右。
通道联调实验3 • c) 两侧开关均在合位，M侧加入电流Ih， 要有5伏零序电压，故障时间140毫秒以上， 两侧保护选相动作M侧动作时间120毫秒左 右，N侧10毫秒左右。实际N侧在M侧动完后 才动。N侧试验方法相同。 • d) 两侧开关均在合位，M侧加入电流Ih， N侧加大于33.5V小于35V（防止PT 断线） 的三相电压，M侧保护可选相动作，动作时 间30毫秒左右，N测保护亦能动作。

值
值
A
不动
动作
TV 断线相过流 B
不动
动作
C
不动
动作
TV 断线零序过流
不动
动作
1.2 倍定值 下动作时间
跳闸灯、软报 文显示 正确 正确 正确 正确
（4）工频变化量距离保护
试验条件：仅投距离保护压板，重合闸把手切在“单重”，控制字“工频变化量阻抗”置
1、各距离段置 0、“投重合闸置”1、“投重合闸不检”置 1，重合闸充电灯亮。
闸充电灯亮。
保护种类
整定值/ 0.95 倍
时间
定值
1.05 倍 定值
1.2 倍定 值下动 作时间
重合闸 情况
跳闸灯、 软报文
显示
反方向 故障
零序 II 段
不动
动作
不动
正确
零序 III 段
不动
动作
不动
正确
九、输出接点检查
输出名称
至跳合闸 回路
A 相跳闸
正确
B 相跳闸
正确
C 相跳闸
正确
重合闸
正确
装置闭锁
跳闸灯、 软报文显
示
A 相 1、整定差动高定值、低定值为 2In，零序启动电 接地 流为 0.1In。2、整定 Xc1 使 Un/Xc1>0.1In,建议
动作
正确
B 相 取 0.4In,Xc0 可比 Xc1 稍大些。3、加正常三相 接地 对称电压，大小为 Un，三相对称电流超前电压
动作
正确
C相 接地
不动 不动 不动
正确 正确 正确
不动 不动 不动
单相接地故障电压：U=（1+k）I*DZzd+（1-1.05m）Un

经高电阻短路，短路电流
很小，因此动作电流很小
因而灵敏度可能不够。
解决方法：
采用工频变化量比率差动 IR 继电器和零序差动继电器
931保护中差动继电器的种类和特点
I CD
IH
• 工频变化量分相差动继电器 的构成：
动作电流：
ICD IM IN
制动电流：
0.75
I R
I R I M＋I N
I H 取为定值单中‘差动电流 高定值’、4倍实测电容电
还有启动失灵、至重合闸等(给本线路其它保 护用.一般不接.原因是各套保护尽量保持相对 独立).
RCS-931压板定值V3.0
定值名称 定值范围
注
投A通道差动 投B通道差动 投距离保护 投零序保护
0, 1 0, 1 0, 1 0, 1
与外部压板与关系 与外部压板与关系 与外部压板与关系 与外部压板与关系
二段式相间和接 地距离
二段零序方向过 流(A型)
四段零序方向过 流(B型)
零序反时限过流 （D型）
重合闸
单重 三重 综重 停用
装置面板布置图
RCS-931A
超高压线路成套快速保护装置
汉字显示器
运行 TV 断线 充电 通道异常 跳A 跳B 跳C 重合闸
信号复归
3×3键盘
确认
区号
取消
液晶对比度调整
调试通讯口
装置硬件总体方案
Ia、Ib Ic、I0 Ua、Ub Uc、UL
TEST HELP
低通 滤波
A/D
电源 液晶显示
低通 滤波
A/D
DSP 光端机
CPLD
光隔
外部 开入
出口 继电器
QDJ
CPU

220kV呼东南I线保护II屏调试报告
厂站:黑河220kV变电站型号：RCS-931B
厂家:南京南瑞日期：2010.01
1.仪器仪表
2、通电前检查：
3、绝缘检查
4.1给上额定直流电源，失电告警继电器可靠吸合，其接点用
万用表检查可靠断开。

4.2直流稳压电源输出检查
在断电的情况下，转插电源插件，然后在电压额定值下，测量各级输出电压，各级输出电压保持稳定。

5.软件版本检查
6.电流、电压零漂校验
7. 电流、电压精度检验
8、输入接点检查
9.保护开出量检查
配合保护传动进行检查，保护跳合闸出口、录波、信号以实际传动进行测试；联跳回路传动至压板，量取压板两端电位进行测试。

结果
10 保护定值检验
10.1 差动保护
投主保护软、硬压板及控制字，重合闸投综重方式，光纤通道用专用尾纤短接起来，进行动作值和动作时间测试。

10.2 距离保护
10.3 零序保护
10.4 TV断线过流
11、整组试验
12、操作箱操作功能检查：
注：本操作箱合闸回路未设计接入外回路使用，仅使用一组跳闸回路。

13、电压切换功能检查：
在相应端子接220V直流电压正负极，检查继电器的接点开闭情况,符合要求.。

2 314如上图：1.液晶显示屏2.指示灯3.操作键盘4.信号复归按钮保护配置RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

具体型号：RCS-931AML后缀含义为：A：两个延时段零序方向过流。

M：光纤通信为2048kbit/s数据接口、两个M 为两个2048kbit/s数据接口。

L：过负荷告警，过流跳闸。

额定电气参数：直流电源：220V，110V 允许偏差：+15%，-20%交流电压：100/√3V（额定电压Un）交流电流：5A，1A（额定电流In）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路：1.5倍额定电压，连续工作功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W主要技术指标1)整组动作时间工频变化量距离元件：近处3~10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms2)启动元件电流变化量启动元件，整定范围0.02In~30In零序过流启动元件，整定范围0.02In~30In3)工频变化量距离动作速度：＜10ms（△Uop＞2Uz时）整定范围：0.1~7.5Ω（In=5A） 0.5~37.5Ω（In=1A）。

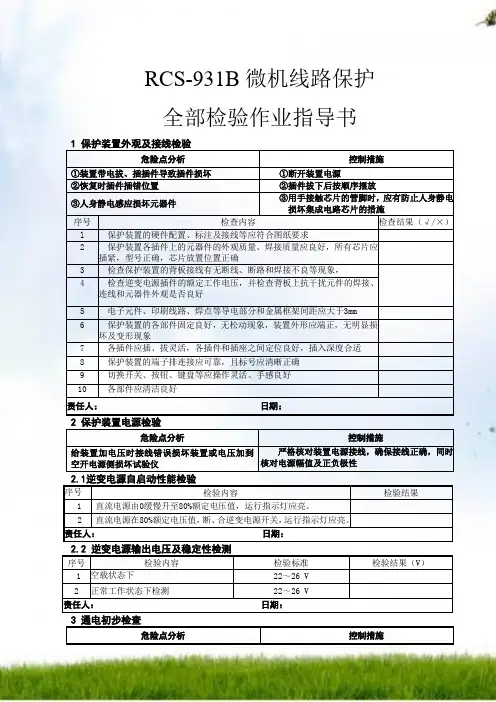

RCS-931B微机线路保护全部检验作业指导书1 保护装置外观及接线检验危险点分析控制措施①装置带电拔、插插件导致插件损坏①断开装置电源②恢复时插件插错位置②插件拔下后按顺序摆放③人身静电感应损坏元器件③用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施序号检查内容检查结果（√/×）l 保护装置的硬件配置、标注及接线等应符合图纸要求2 保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确3 检查保护装置的背板接线有无断线、断路和焊接不良等现象，4 检查逆变电源插件的额定工作电压，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好5 电子元件、印刷线路、焊点等导电部分和金属框架间距应大于3mm6 保护装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象7 各插件应插、拔灵活，各插件和插座之间定位良好，插入深度合适8 保护装置的端子排连接应可靠，且标号应清晰正确9 切换开关、按钮、键盘等应操作灵活、手感良好10 各部件应清洁良好责任人：日期：2 保护装置电源检验危险点分析控制措施给装置加电压时接线错误损坏装置或电压加到空开电源侧损坏试验仪严格核对装置电源接线，确保接线正确，同时核对电源幅值及正负极性2.1逆变电源自启动性能检验序号检验内容检验结果1 直流电源由0缓慢升至80%额定电压值，运行指示灯应亮。

2 直流电源在80%额定电压值，断、合逆变电源开关，运行指示灯应亮。

责任人：日期：2.2 逆变电源输出电压及稳定性检测序号检验内容检验标准检验结果（V）1 空载状态下22～26 V2 正常工作状态下检测22～26 V责任人：日期：3 通电初步检查危险点分析控制措施直流电压过高或接线错误损坏装置 通电时测量直流电压幅值、注意直流电源正负极性 序号 检验项目 检验结果（√）1 保护装置通电自检2 检验键盘3 打印机和保护联机4 时钟的整定和校验责任人： 日期：4 软件版本号及CRC 校验码检验5 定值整定功能检查序号 检验项目 检验结果（√）1 整定值的整定、切换功能检验2 整定值的失电保护功能检验责任人： 日期：6 开关量输入回路检验危险点分析控制措施损坏光隔严格按照说明书、图纸认真核对端子、正确执行6.1 开关量输入回路检验序号 开关量名称 保护装置端子开关量状态变位（√）1 投入零序保护 n6072 投入主保护 n6053 投入距离保护 n6064 投入检修状态n603 5 复归 n604 6 打印 n602 7 远传1 n627 8 远传2 n628 9 远跳 n626 10 TWJA n622 11 TWJB n623 12 TWJC n624 13 合闸压力闭锁 n625 14 单跳启动重合闸 n617 15三跳启动重合n618序号CPU 号本年度网省调发布的有效 实际软件版本号 程序形成时间 实际CRC 校验码软件版本 CRC 校验码1 CPU责任人： 日期：16 投闭重n610责任人：日期：6.2重合闸和开关量输入端子对应关系序号重合闸方式输入端子608 输入端子609 开关量状态变位（√）1 单重方式断开断开2 综重方式断开接通3 三重方式接通断开4 停用方式接通接通责任人：日期：7 模数变换系统测量精确度检验危险点分析控制措施①试验线接至端子排外侧造成模拟量加到一次设备上；①试验线接至装置侧，在端子排核对交流电压、电流通道，防止试验误接线；②接线不牢固、不正确造成试验结果错误或损坏试验仪②接线须经负责人认真检查，确保无误后方可进行试验③加入电流不符合电流互感器二次额定值③核对电流互感器二次额定电流（1A或5A）7.1 零漂检验序号测试内容测试标准及结果-0.01Ie<I<0.01Ie -0.05V<U<0.05VIA IB IC I0 UA UB UC UX1 CPU责任人：日期：7.2模拟量输入的幅值特性检验序号测试内容测试标准及结果误差小于5％60V 30V 5V 2IN IN 0.2IN1 CPU UA IA UB IB UC IC UX I02 DSP UA Icda UB Icdb UC Icdc责任人：日期：7.3 模拟量输入的相位特性检验序号测试内容测试标准及结果误差小于3度0 45 901 CPU UA－IAUB－IBUC－ICUA－UBUB－UCUC－UAUX－UA责任人：日期：8 光收发模块检查8.1 光纤通道告警检查序号测试内容信号灯检查结果1 断开光纤通道通道异常灯亮2 用尾纤将光纤通道环成自环通道异常灯灭责任人：日期：8.2 光发送功率测量序号检验内容检验标准检验结果（dB）1 用尾纤测试光纤通的发送光功率－6dB∽-12 dB责任人：日期：9 定值检验注：保护装置动作行为正确（√）；动作行为不正确（×）危险点分析控制措施①接线不牢固、不正确导致试验结果错误或校验仪损坏①认真核对设备及回路编号,认真检查试验接线，防止误动、误碰、误接线；试验接线必须经工作负责人检查。

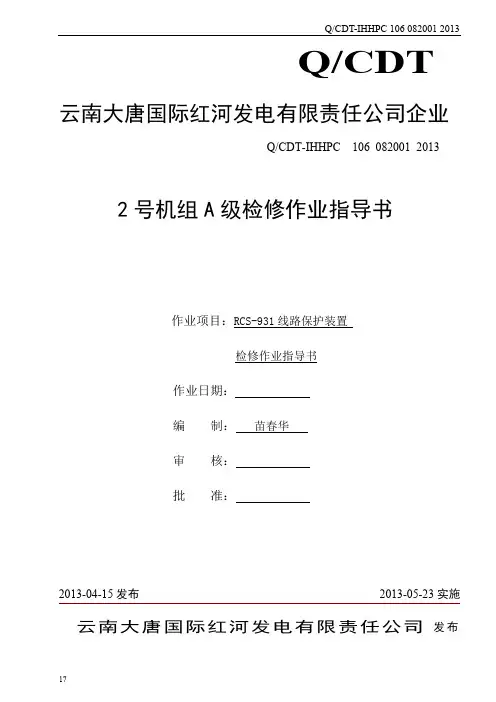

Q/CDT-IHHPC 106 082001 2013Q/CDT 云南大唐国际红河发电有限责任公司企业Q/CDT-IHHPC 106 082001 2013 2号机组A级检修作业指导书作业项目：RCS-931线路保护装置检修作业指导书作业日期：编制：苗春华审核：批准：2013-04-15发布2013-05-23实施云南大唐国际红河发电有限责任公司发布17一、范围 (2)二、本指导书涉及的文件、技术资料和图纸 (2)三、修前准备 (2)1、准备工作安排 (2)2、工器具 (2)3、危险点分析及控制措施 (3)四、作业程序及作业标准 (3)1、保护屏后接线、插件外观检查及压板线检查 (3)2、绝缘测试 (3)3、定值整定、修改、核对 (4)4、软件版本及面板检查 (4)5、交流电流、电压零漂及精度校验 (4)6、开关输入量检查： (5)7、整组试验： (5)8、信号回路试验 (9)9、整组传动试验（W1）： (9)10、80%额定电压下跳合闸回路试验： (9)11、CZX-12R1操作箱跳闸继电器检查： (9)12、断路器本体特性试验： (9)13、带负荷试验（部检不做）： (9)附件一技术措施 (11)附件二不符合项通知单 (14)附件三完工报告单 (15)附件四质量签证单 (17)17RCS-931线路保护装置定检作业指导书一、范围本作业指导书适用于大唐红河发电有限公司RCS-931发电机变压器组成套保护装置定检作业程序。

二、本指导书涉及的文件、技术资料和图纸1、DL-408-1991《电业安全工作规程》2、GB 14285—1993 《继电保护和安全自动装置技术规程》3、DL/T 587—1996《微机继电保护装置运行管理规程》4、线路保护技术标准（Q/CDT-IHHPC 2006-2007）5、RCS-921系列超高压线路成套保护装置技术说明书南京南瑞继保电气有限公司6、RCS-900系列线路及辅助保护装置使用和调试说明书南京南瑞继保电气有限公司7、220kV线路及母线保护设备二次线云南省电力设计院三、修前准备1、准备工作安排√序号内容标准责任人备注1 检修前，由相关部门向中调上报检修申请，检修前得到中调的检修批复意见2 检修前，工作负责人根据作业任务，分析设备现状、上次定检报告，明确检修项目，组织学习图纸等资料。

RCS-931线路保护1 清扫、紧固、外部检查注检查装置内部时应采取相应防静电措施。

2 逆变电源检查3 保护程序版本信息核对4 模数交流采样检验4.1 检验零漂将保护装置电流回路断开、电压回路短接。

或0.2V以内。

指标要求：在一段时间内（5分钟）零漂值稳定在0.01Iｎ结论：合格4.2 检验电流电压采样精度将所有电流通道相应的电流端子顺极性串联加稳定交流电流，将所有电压通道相应的电压端子同极性并联加稳定交流电压。

指标要求：检验0.1、1、5倍的额定电流和0.1、0.5、1倍的额定电压下的时，相角误差≤3°。

测量精度，通道采样值误差≤5%，在电压1V和电流0.1Iｎ结论：合格5 开关量输入检查路传动的方法检查外部设备接点开入量。

2.重合闸方式说明: 单重三重综重停用重合闸方式1 0 1 0 1重合闸方式2 0 0 1 13.“通道试验”、“收信”应与收发信机联合试验，通过按通道试验按钮检查。

4.“TWJA”、“TWJB”、“TWJC”、“压力闭锁重合”实际带开关检查。

6 开关量输出检查保护跳合闸出口、录波、监控信号等开出量可在保护传动时进行检查。

联跳回路传动至压板。

检查结果：正确7 整组功能及定值检验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0，其它内部保护压板投退控制字均置1，以保证内部压板有效，试验中仅靠外部硬压板投退保护。

7.1 定值检查7.2 分相光纤纵差保护检验将光端机的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；重合把手切换至“综重方式”，整定控制字中“投纵联差动保护”、“专用光纤”“通7.3 光纤零序纵差保护检验动作。

1.2倍定值时，动作时间不大于140ms（装置固定延时100ms）。

7.4 距离保护1仅投相间距离压板，分别模拟正方向相间瞬时性故障。

定值：ZⅠ=1（Ω），ZⅡ=2（Ω），tⅡ=1（s），ZⅢ=3（Ω），tⅢ=2（s）。

2仅投接地距离压板，分别模拟正方向接地瞬时性故障。

京右二线RCS-931保护定期校验记录试验日期： 2012-05-13 试验地点：京玉电厂网控楼试验报告：丁建伟试验人员：丁建伟、刘杰、王畅宇、关延伟、张澄、魏敏工作负责人：曹建工作票号： 108011000077 本试验报告所采用并试验的定值内容为：执行省调继字第110179号一．保护装置总体检查1．保护装置外观及机械部分应无损坏、屏上各部件应固定良好，无松动现象：正确2．二次回路接线应符合设计要求，二次线无损伤、断线、碰线，其屏蔽线、接地线等应可靠接地：正确3．压板连线应符合设计及反措要求：正确4．各切换开关、按钮、键盘应操作灵活可靠：正确5．保护屏上各部分应清扫干净：正确6．保护屏后所有端子连线应保证可靠连接，不能有松动：正确7．装置后通信接口应正确连接到相应的通信设备：正确二．保护装置常规项目检查1.检查保护装置的程序校验码及形成时间。

RCS-931AM（软件版本已通过认证）2. 交流采样值检查保护装置分别通入三相电压、三相电流，检查CPU及DSP的采样值，要求显示值误差<5 %。

检查结果：正确3．开关输入量的检查分别模拟各功能压板及开关输入量导通，查看功能压板及开关输入量状态的相应变化。

检查结果：正确4. 输出接点和信号检查模拟保护动作，分别检查装置所有动作及信号接点、告警接点的导通状态。

检查结果：正确三．保护功能检查1．纵联电流差动保护1．1自环试验方式用尾纤将装置自环，定值控制字“通道自环试验”项设为“自环”，并投入主保护压板。

在自环试验方式下，通入电流的动作值应为定值的一半。

Iset高定值：0.5A Iset低定值:0.4A注：做高定值时，把低定值调到和高定值一样，做低定值时间时，输入的故障电流不能超过高定值。

做单跳时，按照逻辑需加量在200ms以内，超过则不启动重合沟通三跳。

1．2在通道正常的情况下，保护装置正常运行，单侧通电流校验差动功能时，保护只有零序差动动作（对侧开关位置应断开）。

许 信 号给 Ｎ 侧 ， Ｎ 侧线 路 Ｔ 正 常 ， 侧无 差流 ， 因 Ａ Ｎ
保 护不 启 动 ， 侧 接 收不 到对 侧 的 “ 动动 作 ” Ｍ 差 允许 信号 ， 时 Ｍ 侧 保 护装置 检测 到 的 电压 不会 发 生 变 同
ｔｎ山 Ｐｓ ｏ ｔ ａ ｌ ｏ ｔ ｈ ｓ ｏ ｅ 眦 Ｙ。ＰＯ ｃ “ｄ ｅ ａｄ帆一‘ 化 ， 证 明 Ｍ 侧 发 生 Ｔ 断线 而非 区 内故 障 。两侧 Ｐ ｒ钯 ｔ 旧 ｅ ｃ’ ｎ 则 Ａ ｐｏｅ ｄ ｐｓｌ ｂｉ ｒ ｈ ｒ ｓｏｄｐｏｌ ｓ ｒｖｄ ｉ ｏａａｉ ｙｆ ｅ ｏｒ ｐｎ ｒｂ ｍ ． ｓ ｌ ｏｔ ｃ ｅ ｔ ｅ 装置 均发 “ 长期 有差 流 ’ 常 信 号 ，０ ｓ内若 负 荷 不 ’ 异 １ Ｋ ｙｗ ｒｓ ｐｏ ｃ “ ｍ “ ｅ ０ｄ ｍ ｒ托 ｔ ¨ ｍ ｒ ｐ ｅｍ ｅ ｔ ｔ ｍ ｃ 产生 波动 ＲＳ Ｃ 即无 区外 故 障 ， 护 不 会误 动 ； Ｏｓ内若 保 ｌ
Ｄｅｖ ｃ ｎ Ｓｅ ｅｒ ｅ ｆｃ Ｓｔ ｔ ｉ ｅ ｉ ｖ ａｌＳｐ ｃｉ ａ ｅｓ ｉ
施 宁 宁
（ 保定 供 电公 司 ， 北 保 定 河
摘要 ： 目前作为 ２０ｋ 线路 主保 护和后 备保 护的 Ｒ Ｓ 对 ２ Ｖ Ｃ 一 ９１ ３Ｂ型光 纤差动 线路 保 护装置 的运行情 况进行 总 结， 结 并 差流。 １ １ ＴＡ 断 线 产 生 差 流 ．
Ｖｏ ． ７ ＮＯ ６ １２ ．
Ｄ ｅ ．２ ０ ｃ ０ ８
河 北 电力 技 术
ＨＥＢＥＩ ＥＬＥＣＴＲＩ Ｐ０Ｗ ＥＲ Ｃ
第２卷 第６ ７ 期
２０ ０ ８年 １ ２月
Ｒ Ｓ一９ Ｃ Ｂ型光纤差动线路保护装置 ３ １ 典型 问题分析

第一章RCS931型高压线路微机保护第一节设备规范设备概况：线路保护采用南瑞继保电气有限公司生产的RCS-931AM型微机保护装置。

第二节线路保护设备检修项目2.1校验种类及期限：所有继电保护装置与电网安全自动装置及其回路接线（以后简称装置），必须按本规程的要求进行检验，以确定装置的元件是否良好，回路接线、定值及特性等是否正确。

2.1.1检验分三种：2.1.1.1新安装装置的验收检验。

2.1.1.2运行中装置的定期检验（简称定期检验）。

2.1.1.3运行中装置的补充检验（简称补充检验）。

2.1.2对新型的装置（指未经部级鉴定的产品），必须进行全面的检查试验，并经网（省）局继电保护运行部门审查，其技术性能满足电网安全要求时，才能在系统中试用（投入跳闸）。

2.1.3定期检验分为三种：2.1.3.1全部检验。

2.1.3.2部分检验。

2.1.3.3用装置进行断路器跳合闸试验。

2.1.4补充检验分为四种：2.1.4.1装置改造后的检验。

2.1.4.2检修或更换一次设备后的检验。

2.1.4.3运行中发现异常情况后的检验。

2.1.4.4事故后检验。

2.1.5新安装装置的验收检验，在下列情况时进行：2.1.5.1当新装的一次设备投入运行时。

2.1.5.2当在现有的一次设备上投入新安装的装置时。

2.1.5.3当对运行中的装置进行较大的更改或增设新的回路时，其检验范围根据具体情况确定，但对由网（省）局管辖的装置，其检验范围应事先征得网（省）局继电保护机构同意。

未按本规程的要求进行检验的新安装的及经过改造的装置禁止投入运行。

由于制造质量不良，不能满足检验要求的装置，原则上应由制造厂负责解决，属于普通性的问题，应向有关上级部门报告。

根据《继电保护及电网安全自动装置检验条例》规定：微机保护装置新投入运行第一年内需进行一次全部检验。

以后每6年进行一次全部检验。

每1-2年进行一次部分检验。

由于全部检验项目已包括了所有部分检验项目，所以本检修标准根据全部检验项目进行编写。
