常见消防设备图

常见的消防器材及消防设备汇总（附图+组成+作用）01、消防栓安装在建筑物内的消防给水管路上，由箱体、室内消火栓、消防接口、水带、水枪、消防软管卷盘及电器设备等消防器材组成的具有给水、灭火、控制、报警等功能的箱状固定式消防装置。

02、消防泵用作输送水或泡沫溶液等液体灭火剂的专用泵。

03、室外消火栓设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火，是扑救火灾的重要消防设施之一。

04、隔膜式气压罐由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

05、消防喷淋头用于消防喷淋系统，当发生火灾时，水通过喷淋头溅水盘洒出进行灭火，目前分为下垂型洒水喷头、直立型洒水喷头、普通型洒水喷头、边墙型洒水喷头等。

06、水泵接合器通过楼宇外的给水设备向楼宇内消防，喷淋系统提供灭火用水，水泵接合器楼宇内与消防喷淋系统通过止回阀相连，止回阀的作用是水只能由外往内供水，楼宇外与消防车用水泵相连，当楼宇内发生火灾，楼宇内消防，喷淋系统不能提供灭火用水时，楼宇外消防车用水泵通过水泵接合器向楼宇内消防，喷淋系统提供灭火用水。

07、信号蝶阀一般安装在两个部位：楼层水平干管水流指示器前端；主干管湿式报警阀前端。

楼层水平干管安装信号蝶阀的作用，一是当楼层喷啉系统需要维修时，关闭此阀，打开末端放水，放空本楼层喷淋系统内的水，进行维修；二是喷淋系统内是不允许无水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（所以叫信号蝶阀），提示这个楼层的消防喷淋系统是无水状态，应快速维修。

湿式报警阀前端的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一是维修，二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。

消防喷淋系统图1. 概述消防喷淋系统是一种常见的消防设备，用于灭火和控制火势蔓延的工具。

它通过喷射水流或其他灭火剂来扑灭火源，保护人员和财产的安全。

本文介绍了一种基本的消防喷淋系统图，以帮助读者更好地理解这一系统的工作原理。

2. 系统组成消防喷淋系统主要由以下几个组成部分构成：•水源：消防喷淋系统的水源可以是城市给水系统，也可以是消防水泵和水箱等组成的独立供水系统。

保证水源充足和可靠是系统正常运行的关键。

•消防水泵：消防水泵起到增压供水的作用，确保喷淋系统的喷射力和覆盖范围。

消防水泵通常由电动或柴油驱动，可根据需要自动或手动启动。

•水箱：水箱用于存储供水系统所需的水量，以应对断水或水压不足的情况。

水箱通常位于建筑物的高处，通过重力作用来提供供水压力。

•管道系统：管道系统是将水源、水泵和喷淋装置连接起来的通道。

管道系统需要足够强度和密封性，以保证水的流通和运行。

•喷淋装置：喷淋装置通常位于建筑物的天花板或各个区域。

它包括喷淋头、喷淋管和喷淋阀等组件。

当消防喷淋系统启动时，喷淋装置会释放水流，扑灭火源并降低火势。

3. 系统工作原理消防喷淋系统图展示了系统的基本工作原理。

水源┌─────────┬─────────┐│ │ ││ ▼ │┌───────────────────────┐ ││ │ ││ 消防水泵├────┘│ │└───────────────────────┘││▼┌───────────────────────┐│ ││ 喷淋装置││ │└───────────────────────┘1.当火灾发生时，消防系统接收到火灾报警信号，启动消防水泵。

2.消防水泵将水从水源或水箱中抽取出来，并通过管道系统将水送至喷淋装置。

3.喷淋装置中的喷淋阀打开，释放水流。

4.水流经过喷淋头，形成均匀的喷淋雾状水流。

5.喷淋水流扑灭火源，并通过覆盖面积较大的雾状水流，降低火势蔓延的可能性。

4. 系统特点和应用消防喷淋系统具有以下特点和应用：•密集覆盖：消防喷淋系统通过喷淋装置的布局和设计，实现了对被保护区域的密集覆盖，有效降低了火灾扩散的风险。

最新消防图例大全.优选
如何看懂消防图纸？附图例大全！
本文图例为word版本，大家可以把图片下载下来存入手机以便随时查看！
一、消防工程基本图形符号及工程图例
1、消防工程基本图形符号
2、消防工程辅助符号
3、消防工程灭火器符号
4、消防管路及配件符号
5、消防工程固定灭火器系统符号
6、消防工程灭火设备安装处符号
7、消防工程自动报警设备符号
8、在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL表达的意思
二、消防技术文件用消防设备图形符号
1、基本符号
基本符号表示消防设备的类别，下表是常见的基本符号。

2、辅助符号
辅助符号一般放在基本符号内，表示消防设备的种类或性质，下表给出了常见的辅助符号。

3、单独使用的符号
4、组合图形符号
根据不同的需要组合基本符号和辅助符号，表示不同品种设备的图形符号示例。

基本符号和辅助符号的组合可以有很多形式，这里给出的符号仅仅是举例说明，不包括所有可能得组合。

5、设计图示例
最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改
感谢您使用本店文档您的满意是我们的永恒的追求！（本句可删）
------------------------------------------------------------------------------------------------------------。

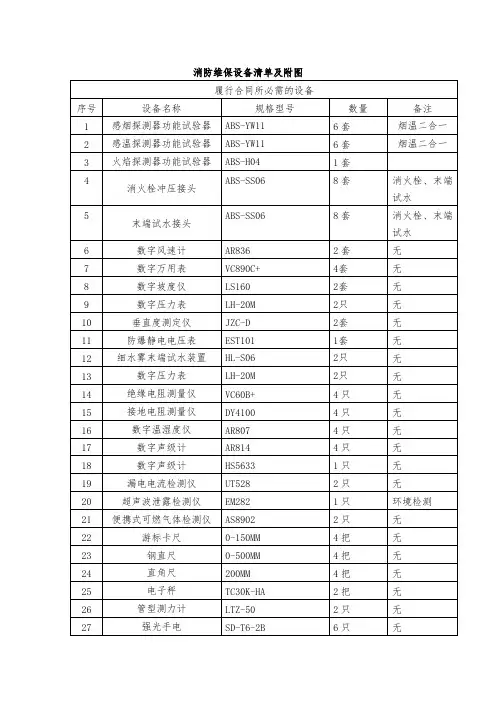

消防设备清单引言概述：消防设备是保障人们生命财产安全的重要工具，它们在火灾发生时起到至关重要的作用。

本文将详细介绍消防设备清单，包括灭火器、消防栓、消防喷淋系统、烟雾探测器和火灾报警器等五个部分。

一、灭火器1.1 灭火器种类：干粉灭火器、二氧化碳灭火器、泡沫灭火器、水基灭火器等。

1.2 灭火器数量：根据建筑物的规模和用途确定所需灭火器的数量，确保覆盖每个区域。

1.3 灭火器维护：定期检查灭火器的压力是否正常，是否有损坏或过期，确保其可靠性。

二、消防栓2.1 消防栓位置：消防栓应布置在建筑物周围的易于接近的位置，同时要保证在火灾发生时能够迅速找到。

2.2 消防栓数量：根据建筑物的高度和面积确定所需消防栓的数量，确保覆盖每个楼层和区域。

2.3 消防栓维护：定期检查消防栓的阀门是否正常，连接管道是否畅通，确保其可用性。

三、消防喷淋系统3.1 喷淋头位置：喷淋头应布置在建筑物的每个房间和走廊，特别是易燃易爆物品存放区域。

3.2 喷淋系统水源：确保喷淋系统有稳定的供水源，例如水箱或与市政供水系统的连接。

3.3 喷淋系统维护：定期检查喷淋头的喷水效果，清洁堵塞的喷淋头，确保其正常工作。

四、烟雾探测器4.1 探测器位置：烟雾探测器应布置在建筑物的每个房间和走廊，特别是易燃易爆物品存放区域。

4.2 探测器类型：光电式烟雾探测器、离子式烟雾探测器、热感式烟雾探测器等。

4.3 探测器维护：定期检查烟雾探测器的电池是否正常，是否有损坏或过期，确保其灵敏度和可靠性。

五、火灾报警器5.1 报警器位置：火灾报警器应布置在建筑物的每个房间和走廊，特别是人员密集区域。

5.2 报警器类型：声光报警器、自动电话报警器、联动报警器等。

5.3 报警器维护：定期检查火灾报警器的电池是否正常，是否有损坏或过期，确保其正常工作和及时报警。

结论：消防设备清单是确保火灾发生时能够及时有效应对的重要参考。

通过合理布置和维护消防设备，可以最大程度地减少火灾对人们生命财产的损失。

自动喷水灭火系统
自动喷水灭火系统由洒水喷头、水流报警装置（水流指示器、压力开关）、报警阀组等组件，以及管道、供水设施组成；为便于正常使用、检修维护，通常还在系统中设置泄水阀（泄水口）、排气阀（排气口）和排污口；为控制因建筑高差较大造成的超压，通常采用分区供水或者在系统相应管段上安装减压阀，以控制管道静压；通常在系统相应管段上安装设置减压孔板或者节流管，以控制管道动压。

自动喷水灭火系统按照其洒水喷头的形式，分为闭式系统和开式系统
一、闭式自动喷水灭火系统构成
闭式自动喷水灭火系统按照系统的用途和组件配置，通常分为湿式系统、干式系统和预作用系统。

湿式自动喷水灭火系统构成实物图示
干式自动喷水灭火系统构成实物图示
预作用自动喷水灭火系统构成实物图示
二、开式自动喷水灭火系统
开式自动喷水灭火系统按照系统用途和组件配置，通常分为雨淋系统和水幕系统，其系统实物构成如图所示。

雨淋报警阀启动装置通常采用电动系统、液动或者气动系统等；电动系统由火灾探测器、电磁阀和联动控制系统组成，液动或者气动系统由充水或者充气的传动管、闭式喷头、压力开关等组成。

开式自动喷水灭火系统构成实物图示
火灾自动报警系统
略：
防排烟系统
防火阀:
常开，70℃、150℃或者280℃关闭，一般安装在风管穿越防火墙和结构变形缝处，起火灾控制作用，可以设置输出电讯号，温度超过70℃、150℃或者280℃时阀门关闭，联动送（补）风机关闭。

消防给水系统
气体灭火系统
消火栓系统
应急照明和疏散指示系统
防火门系统
防火卷帘系统。

看图普及—消防器材一、消防过滤式自救呼吸器消防过滤式自救呼吸器：符合中国公安部GA209-1999技术标准的（俗称：防烟防毒面具）作用：是一种保护人体呼吸器官不受外界有毒气体伤害的专用呼吸装置，将火场空气中的有毒成份过滤掉，使之变为较为清洁的空气，供逃生者呼吸用。

使用方法1、当发生火灾时，立即撕开真空包装袋，取出头罩；2、沿着提醒带绳拔掉前后两个红色的密封塞；3、将头罩戴进头部，向下拉至颈部, 滤毒罐应置于鼻子的前面；4、不必惊慌、保持冷静，迅速逃离火场。

日常检查要点：a、真空密封包装完好，无破损；撕破真空包装袋，视为呼吸器已失效不能再使用；b、产品有效期：（3-5）年，以产品说明为准；小秘籍—身边的防烟防毒面具穿过浓烟逃生时，要弯腰匍匐前进，并用湿毛巾捂住口鼻。

a、浸湿的毛巾或衣服；b、随身携带的一次性湿巾（多张叠加使用，效果更好）；二、灭火器ABC干粉灭火器灭火器箱ABC干粉灭火器适用火灾：可以扑灭A类、B类、C类火灾及电器火灾A 类火灾：指含碳固体可燃物，如木材、棉、毛、麻、纸张等燃烧的火灾；B 类火灾：指液体类，如汽油、煤油、甲醇、乙醚、丙酮等燃烧的火灾；C 类火灾：指可燃气体，如煤气、天然气、甲烷、乙炔、氢气等燃烧的火灾；日常检查重点：1、灭火器筒体无可见封尘、无锈蚀、变形；2、灭火器的橡胶皮管无变形、老化、断裂的；3、喷嘴无变形、破损、开裂等；4、灭火器的压把、阀体等金属件无严重变形、锈蚀；5、压力指针是否处于绿色区域；压力表指针指示在红色区域内，应立即补充灭火剂；6、灭火器使用期限：生产日期起计（三至五年）后必须更换灭火剂；充灭火剂维修后有效期为一年；7、灭火器保险插销完好；8、维护小秘籍：a、定期翻转灭火器，防止灭火剂结块；b、定期转动灭火器皮管，调换弯曲位置，延长皮管老化开裂时间；图示使用方法口诀：背向顺风，一拔、二压、三对准；三、消火栓消火栓箱作用：是控制可燃物、隔绝助燃物、消除着火源。
