FLUKE15B+数字万用表使用介绍

目录目录 (1)1目的 (2)2范围 (2)3设备操作方法 (2)3.1使用前点检 (2)3.2使用注意事项 (2)3.3按键及接线端概述 (3)3.4测量交流和直流电压 (3)3.5测量交流或直流电流 (4)3.6测量电阻 (4)3.7测试通断性 (4)3.8测量二极管 (4)3.9测量电容 (5)3.10测试保险丝 (5)4设备清洁、维护和维修 (6)4.1设备清洁 (6)4.2设备维护 (6)4.3设备维修 (6)第 0 页 / 共 5 页1 目的规定了FLUKE-15B+型数字万用表的操作和保养。

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2 范围各相关使用部门负责仪器的保养、点检、使用和保管。

3 设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。

2)在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4)用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

5)点检结束请将点检情况记录于《点检记录表》。

3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

3)测量时请选择合适的接线端子、功能和量程。

4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。

5)使用测试控针时，手指应保持在保护装置的后面。

6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

福禄克15B万用表使用说明福禄克15B数字万用表使用方法简介：福禄克15 B数字万用表属于比较简单的测量仪器。

本篇，教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω► ( 把旋钮选到此位置如图：直流选择档位（注意：“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“OL”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量：交流选择档位表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量电流选择档位按此键转换交流直1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于400mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于400mA的电流，则将红表笔插入“400mA”插孔，将旋钮打到直流400mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“OL.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过应选择交流模式，电流测量完毕后应将红笔插回“”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量：按此键转换二极将表笔插进“COM”和”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

目录目录 (1)1 目的 (2)2 围 (2)3 设备操作方法 (2)3.1 使用前点检 (2)3.2 使用注意事项 (2)3.3 按键及接线端概述 (3)3.4 测量交流和直流电压 (3)3.5 测量交流或直流电流 (4)3.6 测量电阻 (4)3.7 测试通断性 (4)3.8 测量二极管 (5)3.9 测量电容 (5)3.10 测试保险丝 (5)4 设备清洁、维护和维修 (6)4.1 设备清洁 (6)4.2 设备维护 (6)4.3 设备维修 (6)第 0 页 / 共 5 页1目的规定了FLUKE-15B+型数字万用表的操作和保养。

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2围各相关使用部门负责仪器的保养、点检、使用和保管。

3设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期。

2)在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4)用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

5)点检结束请将点检情况记录于《点检记录表》。

3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

3)测量时请选择合适的接线端子、功能和量程。

4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。

5)使用测试控针时，手指应保持在保护装置的后面。

6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

FLUKE15B型万用表使用说明书1表笔端子功能叙述：1、适用于1至10安培的交流和直流电电流测量的输入端子。

2、适用于至400毫安的交流和直流电微安或毫安测量的输入端子。

3、适用于所有测式的公共端子4、适用于电压、电阻、通断性、二极管、电容测量的输入端子。

2显示屏功能说明：（见下图）1 电表有手动及自动量程两个选择。

在自动量程模式内，电表会为检测到的输入选择最佳量程。

当电表在自动量程模式时，会显示Auto Range。

手动量程操作如下：（一）每按一次Range键，会递增一个量程。

当达到最高量程时电表会回到最低量程；（二）要退出手动量程模式，按住Rang两秒钟。

2 Hold键的使用：当按下时表示保存当前读数；再按一下表示回复正常操作。

3 测量交流和直流电压：若要最大程度减少包含交流和直流电压元件的未知电压产生不正确读数，首先要选择电表上的交流电压功能，特另记下产生正确测量结果所需的交流电量程。

然后，手动选择直流电功能，其直流电量程应等于或高于先前记下的交流电量程。

（一）转动旋转开关，选择交流电或直流电；（二）将红色表笔插入写有V字样的端子中，将黑色表笔插入COM端子中。

（三）将表笔正确接触到想要的电路测试点，测量其电压。

1测量交流或直流电流方法同交流或直流电压的测量方法相同。

不同的是将红色表笔插入到A、mA或μA端子孔中，以选择你要的量程。

转动旋转开关选择交流直流。

测量过程中断开待测的电路路径，然后用表笔正确在断口处。

2测量电阻及通断性在测量电阻或电路的通断性时，为避免受到电击或造成电表的损坏，请确保电路的电源已关闭，并将所有电容器放电。

（一）将旋转开关打到欧母档即图Ω位置；（二）将红色表笔插到测式电压的红色表笔端子孔中；（三）将指针接触到想要的电路测试点，测量电阻。

（四）通断性的判断：当选中了电阻模式，按两次黄色按钮可启动通断性蜂鸣器。

若电阻不超过50欧母，蜂鸣器会发出连续音，表明短路。

若电表读数为0，则表示是开路。

目录目录 (1)1目的 (2)2范围 (2)3设备操作方法 (2)3.1使用前点检 (2)3.2使用注意事项 (2)3.3按键及接线端概述 (3)3.4测量交流和直流电压 (3)3.5测量交流或直流电流 (4)3.6测量电阻 (4)3.7测试通断性 (4)3.8测量二极管 (4)3.9测量电容 (5)3.10测试保险丝 (5)4设备清洁、维护和维修 (6)4.1设备清洁 (6)4.2设备维护 (6)4.3设备维修 (6)第 0 页 / 共 5 页1 目的规定了FLUKE-15B+型数字万用表的操作和保养。

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2 范围各相关使用部门负责仪器的保养、点检、使用和保管。

3 设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。

2)在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4)用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

5)点检结束请将点检情况记录于《点检记录表》。

3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

3)测量时请选择合适的接线端子、功能和量程。

4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。

5)使用测试控针时，手指应保持在保护装置的后面。

6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

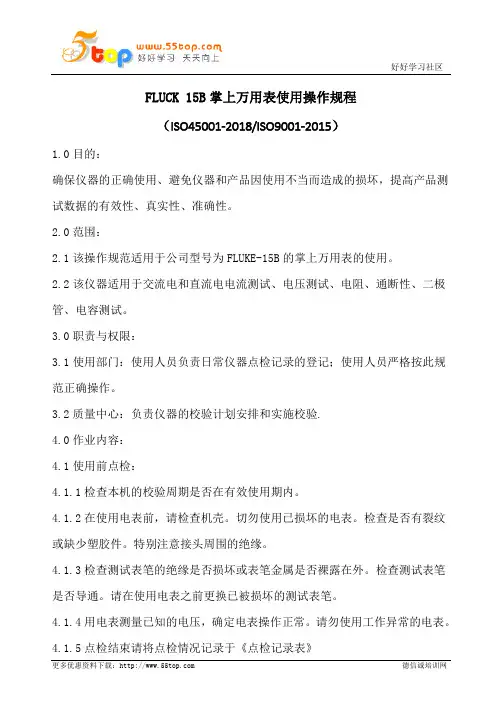

FLUCK 15B掌上万用表使用操作规程（ISO45001-2018/ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.0范围：2.1该操作规范适用于公司型号为FLUKE-15B的掌上万用表的使用。

2.2该仪器适用于交流电和直流电电流测试、电压测试、电阻、通断性、二极管、电容测试。

3.0职责与权限：3.1使用部门：使用人员负责日常仪器点检记录的登记；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.4.0作业内容：4.1使用前点检：4.1.1检查本机的校验周期是否在有效使用期内。

4.1.2在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

4.1.3检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4.1.4用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

4.1.5点检结束请将点检情况记录于《点检记录表》4.2使用注意事项：4.2.1请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

4.2.2对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

4.2.3测量时请选择合适的接线端子、功能和量程。

4.2.4请勿在有爆炸性气体、蒸气或粉尘环境中使用。

4.2.5使用测试控针时，手指应保持在保护装置的后面。

4.2.6进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

4.2.7测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

4.2.8对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

然后，选择等于或大于交流量程的直流电压。

FLLKE15B型数字万用表使用说明一：数字万用表电阻挡的测量方法：电阻挡有200，2K，200k，2M，20M五个量程。

将功能量程开关打到电阻挡所需要的量程，这时，万用表输入提示功能，在显示屏下面显示表笔插入位置提示，按照屏幕上显示的表笔输入位置提示，将红表笔插入【VΩ】插孔，黑表笔插入【COM】插孔，就可以开始测量了。

在线测量电阻时为了避免仪表受损，必须确认被测电路已经关断电源，同时电容已完全放电，才能进行电阻测量。

选择电阻挡量程必须高于被测电阻阻值才能测试，选择的电阻挡量程如果低于被测电阻阻值，显示屏显示符号【1】，表示超量程。

如果被测电阻断路，显示屏也是显示符号【1】，表示电阻断路。

选择好正确的量程后，将表笔并联在被测电阻两端，再从显示屏读取电阻数据。

例如：我们测试一只12k电阻，将电阻量程打到高于12k的电阻挡200k量程，将表笔并联在电阻两端，这时显示屏显示的电阻值为12k。

二：数字万用表直流电压挡的测量方法，直流电压挡量程有200毫伏，20伏，200伏，1000伏四挡量程。

我们将功能量程开关，打到直流流电压挡量程，这时万用表的输入提示功能，就会在显示屏下面显示表笔插入位置字符提示，按照屏幕上显示的表笔插入位置提示，将万用表的红表笔插入【VΩ】插孔，黑表笔插入【COM】插孔。

测试电压时，一定要选择高于被测电压的量程，例如，被测电压是12v，我们就要选择20v电压量程，再进行测量，如果不知道被测电压的大小范围。

建议将量程档位拔到最高档，再逐步降低量程，直到显示屏显示正确的电压读数。

例如我们测试一组12v直流电压，将量程开关打到高于12V的直流电压20v量程，黑表笔接12v负极，红表笔接12v正极，显示屏上显示测试结果是11.96v。

福禄克15B万⽤表使⽤说明福禄克15B数字万⽤表使⽤⽅法简介：福禄克15 B数字万⽤表属于⽐较简单的测量仪器。

本篇，教⼤家数字万⽤表的正确使⽤⽅法。

从数字万⽤表的电压、电阻、电流、⼆极管、三极管、MOS场效应管的测量等测量⽅法开始，让你更好的掌握万⽤表测量⽅法。

⼀、电压的测量1、直流电压的测量，如电池、随⾝听电源等。

⾸先将⿊表笔插进“com”孔，红表笔插进“V Ω?( 把旋钮选到此位置如图：直流选择档位（注意：“V－”表⽰直流电压档，“V～”表⽰交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显⽰屏上读取，若显⽰为“OL”，则表明量程太⼩，那么就要加⼤量程后再测量⼯业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量：交流选择档位表笔插孔与直流电压的测量⼀样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压⽆正负之分，测量⽅法跟前⾯相同。

⽆论测交流还是直流电压，都要注意⼈⾝安全，不要随便⽤⼿触摸表笔的⾦属部分。

⼆、电流的测量电流选择档位按此键转换交流直流选择1、直流电流的测量。

先将⿊表笔插⼊“COM”孔。

若测量⼤于400mA的电流，则要将红表笔插⼊“10A”插孔并将旋钮打到直流“10A”档；若测量⼩于400mA的电流，则将红表笔插⼊“400mA”插孔，将旋钮打到直流400mA以内的合适量程。

调整好后，就可以测量了。

将万⽤表串进电路中，保持稳定，即可读数。

若显⽰为“OL.”，那么就要加⼤量程；如果在数值左边出现“-”，则表明电流从⿊表笔流进万⽤表。

交流电流的测量。

测量⽅法与1相同，不过应选择交流模式，电流测量完毕后应将红笔插回“”孔，若忘记这⼀步⽽直接测电压，哈哈！你的表或电源会在“⼀缕青烟中上云霄”－－报废！三、电阻的测量：按此键转换⼆极管、200Ω使⽤量程将表笔插进“COM ”和 ”孔中，把旋钮打旋到“Ω”中所需的量程，⽤表笔接在电阻两端⾦属部位，测量中可以⽤⼿接触电阻，但不要把⼿同时接触电阻两端，这样会影响测量精确度的－－⼈体是电阻很⼤但是有限⼤的导体。

目录目录 (1)1 目的 (2)2 范围 (2)3 设备操作方法 (2)3.1 使用前点检 (2)3.2 使用注意事项 (2)3.3 按键及接线端概述 (3)3.4 测量交流和直流电压 (3)3.5 测量交流或直流电流 (4)3.6 测量电阻 (4)3.7 测试通断性 (4)3.8 测量二极管 (5)3.9 测量电容 (5)3.10 测试保险丝 (5)4 设备清洁、维护和维修 (6)4.1 设备清洁 (6)4.2 设备维护 (6)4.3 设备维修 (6)1目的规定了FLUKE-15B+型数字万用表的操作和保养。

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2范围各相关使用部门负责仪器的保养、点检、使用和保管。

3设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。

2)在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4)用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

5)点检结束请将点检情况记录于《点检记录表》。

3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

3)测量时请选择合适的接线端子、功能和量程。

4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。

5)使用测试控针时，手指应保持在保护装置的后面。

6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

FLUKE15B型万用表使用说明书
福禄克15B数字万用表是一款功能齐全、精准可靠的电子测试仪器。

以下是使用说明书：
电池安装：将电池盖打开，按照正负极方向正确地安装9V电池。

选择测量模式：根据需要选择直流电压、交流电压、直流电流、交流电流、电阻或二极管测试等模式。

旋转选择旋钮到相应的位置。

连接测试引线：将红色测试引线插入“VΩmA”插孔，黑色测试引线插入“COM”插孔。

测试测量对象：根据选定的测量模式，将测试引线连接到待测对象上。

读取测量结果：在液晶显示屏上读取测量结果。

如果需要记录结果，可以按下“HOLD”键进行保存。

自动关机：当15B数字万用表处于未使用状态时，它会自动关闭以节省能源和延长电池寿命。

如果要关闭自动关机功能，请同时按下“SELECT”和“HOLD”键，并保持不少于2秒钟。

注意事项：
在使用前，请确保已经正确地安装了9V电池。

在进行任何操作之前，请先断开所有连接的导线。

在使用时，请避免接触高电压或高电流的部件。

在进行测量前，请检查测试引线是否损坏或磨损，如有问题请
更换。

在使用过程中，如发现任何异常情况（例如液晶显示屏不正常），请立即停止使用并咨询专业人士。

当万用表长时间未使用时，请将电池取出以防止漏电导致设备损坏。
