光刻的工艺过程
光刻是一种重要的微电子工艺，用于制造芯片上的微型结构。
它的基本工艺流程包括：准备工作、光刻胶涂覆、光刻曝光、显影、清洗和检验等步骤。
首先，需要准备好基片，并进行表面清洗和处理，以保证光刻胶的附着性和质量。
然后，在光刻机上进行光刻胶涂覆，将光刻胶均匀地涂覆在基片表面，形成一层薄膜。
接下来，将光刻胶暴露在紫外线下，通过掩膜对光刻胶进行局部光照，使其变化形态。
曝光后，光刻胶会在光照部位发生化学反应，形成图案。
然后，进行显影处理，将未暴露部分的光刻胶清除，保留下光刻图案。
显影后，进行清洗处理，将光刻胶残留物清除干净，以便进行下一步工艺。
最后，进行质量检验，检查光刻图案的质量和精度，以保证产品的性能和可靠性。
总的来说，光刻的工艺过程需要严格的操作流程和高精度的设备，以保证产品的质量和性能。
- 1 -。
光刻工艺的主要步骤嘿，朋友们！今天咱就来唠唠光刻工艺的那些主要步骤，这可真是个神奇又精细的活儿呢！你想想看，光刻就像是在一个微小的世界里画画，得特别小心、特别仔细。
第一步呢，就是涂光刻胶，这就好比给要画画的地方先铺上一层特殊的画布。
这层胶可重要了，得均匀得不能再均匀，不能有一点儿气泡或者瑕疵，不然画出来的东西可就走样啦！接下来，就是曝光啦！这就好像是用一束神奇的光，把我们想要的图案照到那层胶上。
这束光可得特别准，不能偏了一点儿，要不然图案就不完整啦。
这曝光的过程啊，就像是舞台上的聚光灯，一下子把主角给照亮了，让它展现在大家面前。
然后呢，就是显影啦！这一步就像是把隐藏在胶里的图案给洗出来一样。
经过这一步，我们想要的图案就慢慢浮现出来啦，是不是很神奇？这感觉就像是魔术师从帽子里变出兔子一样，让人惊喜！再之后就是蚀刻啦，这就像是拿着小刻刀，沿着显影出来的图案把不需要的部分给去掉。
这可得小心又小心，不能多刻一点儿，也不能少刻一点儿，不然整个图案就毁了呀！最后一步就是去胶啦，把完成使命的光刻胶去掉，留下我们精心制作出来的图案。
这就像是打扫战场一样，把用过的东西清理掉，只留下最精彩的部分。
你说这光刻工艺神奇不神奇？每一步都得小心翼翼，就像走钢丝一样，稍有偏差就前功尽弃啦！但正是因为有了这么精细的工艺，我们才能有那些厉害的芯片，让我们的电子设备变得越来越强大。
这就好像是搭积木，一块一块小心地堆起来，最后建成一座漂亮的城堡。
所以啊，可别小看了这光刻工艺的主要步骤，它们可都是至关重要的呢！没有它们，哪来我们现在这么方便快捷的科技生活呀！这就像是一场精彩的演出，每一个环节都不能出错，才能给观众带来最棒的体验。
咱得好好感谢那些在背后默默努力的科学家和工程师们，是他们让这一切成为可能啊！怎么样，现在是不是对光刻工艺的主要步骤有了更深刻的认识啦？。
《基本光刻工艺流程》光刻工艺可有意思啦。
咱先从晶圆准备说起。
晶圆就像个小舞台，得把它弄得干干净净、平平整整。
要是有个小灰尘小颗粒啥的，那后面的表演可就砸啦。
这就好比盖房子，地基得打好。
光刻胶涂覆也重要呢。
光刻胶就像是给晶圆穿上的一层特殊衣服。
这层衣服得涂得均匀，不能有的地方厚有的地方薄。
就像咱涂指甲油，得涂得漂亮，不能坑坑洼洼的。
涂覆光刻胶有专门的设备，能把光刻胶均匀地铺在晶圆上。
曝光这一步可关键啦。
这就像拍照一样，不过是用特殊的光来给晶圆上的光刻胶拍照。
光线就像神奇的画笔，把设计好的图案画在光刻胶上。
这光可不是普通的光，是经过特殊处理的，能让光刻胶发生奇妙的变化。
曝光的设备得很精密，稍微有点偏差，图案就不对啦。
显影也不能小瞧。
显影就像是把曝光后的光刻胶冲洗一下，把不需要的部分去掉。
这就像我们洗照片，把多余的药水冲掉，留下我们想要的图像。
显影的溶液得选对，时间也得控制好。
要是时间太长或者溶液不对，可能把该留下的光刻胶也冲走了，那就坏事啦。
蚀刻是个厉害的步骤。
这时候就是对晶圆进行真正的加工啦。
用化学或者物理的方法，把晶圆上不需要的部分去掉。
就像雕刻一样，把多余的石头凿掉，留下精美的雕像。
蚀刻得精确，不能伤到该留下的部分。
光刻胶去除也有讲究。
做完前面的步骤，光刻胶完成了它的使命，得把它去掉啦。
就像演出结束，演员得卸妆一样。
得用合适的方法把光刻胶清除干净，不能留下残留，不然会影响晶圆的质量。
基本光刻工艺流程就是这样一系列神奇的步骤。
每个步骤都得小心翼翼，就像走钢丝一样，不能出一点差错。
这光刻工艺就像一场精彩的魔术表演，把设计好的图案完美地呈现在晶圆上。
光刻工艺流程很奇妙，需要精心操作，容不得半点马虎。

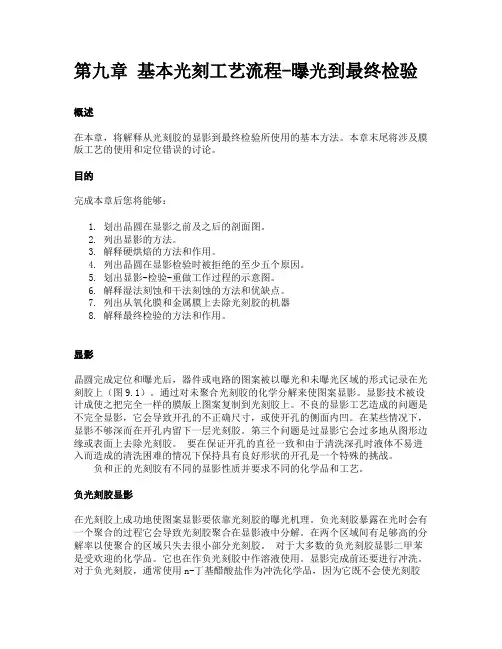

第九章基本光刻工艺流程-曝光到最终检验概述在本章，将解释从光刻胶的显影到最终检验所使用的基本方法。
本章末尾将涉及膜版工艺的使用和定位错误的讨论。
目的完成本章后您将能够：1.划出晶圆在显影之前及之后的剖面图。
2.列出显影的方法。
3.解释硬烘焙的方法和作用。
4.列出晶圆在显影检验时被拒绝的至少五个原因。
5.划出显影-检验-重做工作过程的示意图。
6.解释湿法刻蚀和干法刻蚀的方法和优缺点。
7.列出从氧化膜和金属膜上去除光刻胶的机器8.解释最终检验的方法和作用。
显影晶圆完成定位和曝光后，器件或电路的图案被以曝光和未曝光区域的形式记录在光刻胶上（图9.1）。
通过对未聚合光刻胶的化学分解来使图案显影。
显影技术被设计成使之把完全一样的膜版上图案复制到光刻胶上。
不良的显影工艺造成的问题是不完全显影，它会导致开孔的不正确尺寸，或使开孔的侧面内凹。
在某些情况下，显影不够深而在开孔内留下一层光刻胶。
第三个问题是过显影它会过多地从图形边缘或表面上去除光刻胶。
要在保证开孔的直径一致和由于清洗深孔时液体不易进入而造成的清洗困难的情况下保持具有良好形状的开孔是一个特殊的挑战。
负和正的光刻胶有不同的显影性质并要求不同的化学品和工艺。
负光刻胶显影在光刻胶上成功地使图案显影要依靠光刻胶的曝光机理。
负光刻胶暴露在光时会有一个聚合的过程它会导致光刻胶聚合在显影液中分解。
在两个区域间有足够高的分解率以使聚合的区域只失去很小部分光刻胶。
对于大多数的负光刻胶显影二甲苯是受欢迎的化学品。
它也在作负光刻胶中作溶液使用。
显影完成前还要进行冲洗。
对于负光刻胶，通常使用n-丁基醋酸盐作为冲洗化学品，因为它既不会使光刻胶膨胀也不会使之收缩，从而不会导致图案尺寸的改变。
用光刻机刻图案的晶圆，可能使用一种性质较温和的STODDART 溶剂。
俯视（a）（b））过程（b）问题图9.1 光刻胶显影（a冲洗的作用是双重的。
第一，它快速地稀释显影液。
虽然聚合的光刻胶不会被显影液分解，但在曝光的边缘总会有一个过度区其中包含部分聚合的分子。
