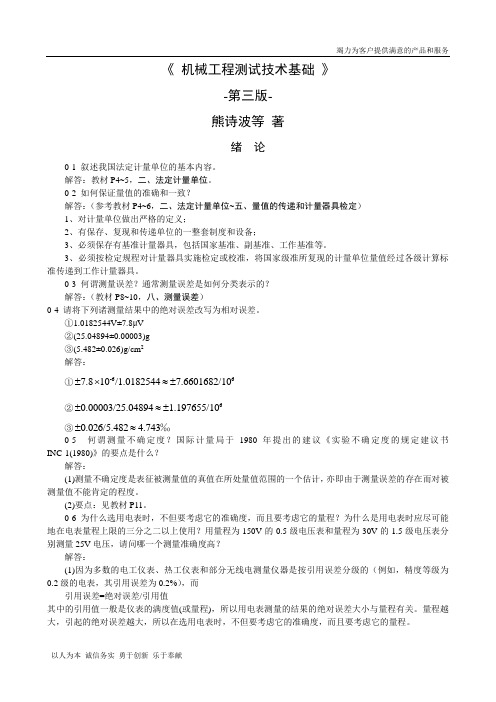

《 机械工程测试技术基础 》-第三版- 熊诗波等 著绪 论0-1 叙述我国法定计量单位的基本内容。

解答：教材P4~5，二、法定计量单位。

0-2 如何保证量值的准确和一致？ 解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定） 1、对计量单位做出严格的定义； 2、有保存、复现和传递单位的一整套制度和设备； 3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。

3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。

0-3 何谓测量误差？通常测量误差是如何分类表示的？ 解答：（教材P8~10，八、测量误差）0-4 请将下列诸测量结果中的绝对误差改写为相对误差。

①1.0182544V±7.8μV ②(25.04894±0.00003)g ③(5.482±0.026)g/cm 2 解答： ①-667.810/1.01825447.6601682/10±⨯≈±②60.00003/25.04894 1.197655/10±≈±③0.026/5.482 4.743±≈‰ 0-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？ 解答： (1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。

(2)要点：见教材P11。

0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0.5级电压表和量程为30V 的1.5级电压表分别测量25V 电压，请问哪一个测量准确度高？ 解答： (1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而 引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。

1测量1．直接测量方法中，又分，和。

（零位法；偏差法；微差法）2．零位法是指与在比较仪器中进行，让仪器指零机构，从而确定被测量等于。

该方法精度。

（被测量；已知标准量；比较；达到平衡（指零）；已知标准量；较高）3．偏差法是指测量仪表用相对于，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7．微差法是和的组合。

先将被测量与一个进行，不足部分再用测出。

（零位法；偏差法；已知标准量；比较；偏差法）8．测量仪表指示值程度的量称为精密度。

测量仪表指示值有规律地程度的量称为准确度。

（不一致；偏离真值）9．测量仪表的精确度简称，是和的总和，以测量误差的来表示。

（精度；精密度；准确度；相对值）10．显示仪表能够监测到被测量的能力称分辨力。

（最小变化）11．传感器一般由敏感元件、转换元件、转换电路三部分组成。

12．对一台确定的仪表或一个检测系统，最大引用误差是一个定值。

13．测量仪表一般采用最大引用误差不能超过的允许值作为划分精度等级的尺度。

14．某仪表的精度等级为0.1级，是表示在使用时它的最大引用误差不超过±0.1％；即在整个量程内它的绝对误差最大值不会超过其量程的±0.1％。

15．精度等级已知的测量仪表只有在被测量值接近满量程时，才能发挥它的测量精度。

16．静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。

静态特性的主要技术指标有：线性度、迟滞特性、重复性、灵敏度、分辨力和阈值、稳定性和温度稳定性、漂移、静态误差等。

17．传感器的动态性能指标主要有：固有频率、阻尼系数、频响范围、频率特性、时间常数、上升时间、响应时间、过冲量、衰减率、稳态误差、临界速度、临界频率等。

18．分辨力（分辨率）指传感器能检测到的最小的输入增量，可用绝对值、也可用满量程的百分数表示。

19．阈值：自控系统中能产生一个校正动作的最小输入值。

20．分辨力说明了传感器的最小的可测出的输入变量；阈值说明传感器的最小可测出的输入量。

《传感器技术》作业（2）一、填空题1、沿应变片轴向的应变εx必然引起应变片电阻的相对变化，而垂直于应变片轴向的横应变εy也会引起其电阻的相对变化，这种现象成为横向效应。

这种现象的产生和影响与应变片结构有关。

为了减小由此产生的测量误差，现在一般多采用箔式应变片。

2、为了消除应变片的温度误差，可采用的温度补偿措施包括：单丝自补偿法、双丝自补偿法、桥路补偿法。

3、应变片的线性（灵敏度系数为常数）特性，只有在一定的应变限度范围内才能保持。

当试件输入的真实应变超过某一限值时，应变片的输出特性将出现非线性。

在恒温条件下，使非线性达到10%时的真实应变值，称为应变极限εlim。

它是衡量应变片测量范围和过载能力的指标。

4、应变片绝缘电阻是指已粘贴的应变片的引线与被测试件之间的电阻值。

5、应变片的选择包括：类型的选择、材料的选择、阻值的选择、尺寸的选择。

6、应变式测力传感器弹性元件即为力敏元件，它将被测力的变化转换成应变量的变化。

弹性元件的形式通常有柱式、悬臂梁式、环式等。

7、利用半导体扩散技术，将P型杂质扩散到一片N型底层上，形成一层极薄的电导P型层，装上引线接点后，即形成扩散型半导体应变片。

若在圆形硅膜上扩散出4个P型电阻构成惠斯通电桥的4个桥臂，这样的敏感器件称为固态压阻器件。

8、压阻器件本身受到温度影响后，要产生零点温度漂移和灵敏度温度漂移。

因此，必须采用温度补偿措施。

9、压阻器件的零点温度漂移是由于4个扩散电阻值及它们的温度系数不一致而造成的，一般用串、并联电阻法来补偿。

10、压阻器件的灵敏度温度漂移是由压阻系数随温度变化而引起的。

补偿灵敏度温漂，可以采用在电源回路中串联二极管的方法。

11、利用导电材料的电阻率随本身温度而变化的温度电阻效应制成的传感器，称为热电阻式传感器。

12、电位计传感器也称变阻器式传感器，其工作原理是通过改变电位计触头位置，实现将位移变化转换为电阻的变化。

13、在应用中电容式传感器有三种基本类型，即变极距型或称变间隙(δ)型、变面积(S)型和变介电常数(ε)型。

摘要传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

电容式传感器就是把被测的机械量，如位移、压力等转换为电容量变化的传感器。

它的敏感部分就是具有可变参数的电容器。

其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器。

本文设计介绍了一种电容式传感器测量位移的设计结构及其工作原理。

关键字：电容式传感器，平行电极，位移目录摘要。

1 引言。

3 传感器转换电路仿真调试及原理分析。

3 1．同相比例放大电路2.二阶低通滤波器电路电容式传感器测量电路设计及分析。

5 误差分析。

8 学习心得。

8参考文献资料。

9引言传感器是科学仪器、自动控制系统中信息获取的首要环节和关键技术，是先进国家优先发展的重要基础性技术。

传感器与通信技术和计算机技术构成了信息技术的三大支柱。

传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

随着现代科学技术的迅猛发展，非电物理量的测量与控制技术已越来越广泛地应用于航天、交通运输、机械制造、自动检测与计量等技术领域，而且也正在逐步引入人们的日常生活中。

70年代末以来，随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。

这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。

电容式传感器是一种用途极广，很有发展潜力的传感器。

典型的电容式传感器由上下电极、绝缘体和衬底构成。

当薄膜受压力作用时，薄膜会发生一定的变形，因此，上下电极之间的距离发生一定的变化，从而使电容发生变化。

但电容式压力传感器的电容与上下电极之间的距离的关系是非线性关系，因此，要用具有补偿功能的测量电路对输出电容进行非线性补偿。

传感器转换电路仿真调试及原理分析1．同相比例放大电路同相输入放大电路如图1所示，信号电压通过电阻RS加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。

根据虚短、虚断的概念有vN=vP=vS，i1=if于是求得所以该电路实现同相比例运算。

第三章 常用传感器与敏感元件3-1 在机械式传感器中，影响线性度的主要因素是什么？可举例说明。

解答：主要因素是弹性敏感元件的蠕变、弹性后效等。

3-2 试举出你所熟悉的五种机械式传感器，并说明它们的变换原理。

解答：气压表、弹簧秤、双金属片温度传感器、液体温度传感器、毛发湿度计等。

3-3 电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。

电阻丝应变片主要优点是性能稳定，现行较好；主要缺点是灵敏度低，横向效应大。

半导体应变片主要优点是灵敏度高、机械滞后小、横向效应小；主要缺点是温度稳定性差、灵敏度离散度大、非线性大。

选用时要根据测量精度要求、现场条件、灵敏度要求等来选择。

3-4 有一电阻应变片（见图3-84），其灵敏度S g ＝2，R ＝120Ω。

设工作时其应变为1000με，问∆R ＝？设将此应变片接成如图所示的电路，试求：1）无应变时电流表示值；2）有应变时电流表示值；3）电流表指示值相对变化量；4）试分析这个变量能否从表中读出？解：根据应变效应表达式∆R /R =S g ε得∆R =S g ε R =2⨯1000⨯10-6⨯120=0.24Ω 1）I 1=1.5/R =1.5/120=0.0125A=12.5mA2）I 2=1.5/(R +∆R )=1.5/(120+0.24)≈0.012475A=12.475mA 3）δ=(I 2-I 1)/I 1⨯100%=0.2%4）电流变化量太小，很难从电流表中读出。

如果采用高灵敏度小量程的微安表，则量程不够，无法测量12.5mA 的电流；如果采用毫安表，无法分辨0.025mA 的电流变化。

一般需要电桥来测量，将无应变时的灵位电流平衡掉，只取有应变时的微小输出量，并可根据需要采用放大器放大。

3-5 电感传感器（自感型）的灵敏度与哪些因素有关？要提高灵敏度可采取哪些措施？采取这些措施会带来什么样后果？解答：以气隙变化式为例进行分析。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案 教材：传感器技术（第3版）贾伯年主编，及其他参考书第4章 电容式传感器4-1 电容式传感器可分为哪几类？各自的主要用途是什么？答：（1）变极距型电容传感器：在微位移检测中应用最广。

（2）变面积型电容传感器：适合测量较大的直线位移和角位移。

（3）变介质型电容传感器：可用于非导电散材物料的物位测量。

4-2 试述变极距型电容传感器产生非线性误差的原因及在设计中如何减小这一误差？答：原因：灵敏度S 与初始极距0δ的平方成反比，用减少0δ的办法来提高灵敏度，但0δ的减小会导致非线性误差增大。

采用差动式，可比单极式灵敏度提高一倍，且非线性误差大为减小。

由于结构上的对称性，它还能有效地补偿温度变化所造成的误差。

4-3 为什么电容式传感器的绝缘、屏蔽和电缆问题特别重要？设计和应用中如何解决这些问题？答：电容式传感器由于受结构与尺寸的限制，其电容量都很小，属于小功率、高阻抗器，因此极易受外界干扰，尤其是受大于它几倍、几十倍的、且具有随机性的电缆寄生电容的干扰，它与传感器电容相并联，严重影响传感器的输出特性，甚至会淹没没有用信号而不能使用。

解决：驱动电缆法、整体屏蔽法、采用组合式与集成技术。

4-4 电容式传感器的测量电路主要有哪几种？各自的目的及特点是什么？使用这些测量电路时应注意哪些问题？4-5 为什么高频工作的电容式传感器连接电缆的长度不能任意变动？答：因为连接电缆的变化会导致传感器的分布电容、等效电感都会发生变化，会使等效电容等参数会发生改变，最终导致了传感器的使用条件与标定条件发生了改变，从而改变了传感器的输入输出特性。

4-6 简述电容测厚仪的工作原理及测试步骤。

4-7 试计算图P4-1所示各电容传感元件的总电容表达式。

4-8如图P4-2所示，在压力比指示系统中采用差动式变极距电容传感器，已知原始极距1δ＝2δ＝0.25mm ，极板直径D ＝38.2mm ，采用电桥电路作为其转换电路，电容传感器的两个电容分别接R ＝5.1k Ω的电阻后作为电桥的两个桥臂，并接有效值为U1＝60V 的电源电压，其频率为f ＝400Hz ，电桥的另两桥臂为相同的固定电容C ＝0.001μF 。
