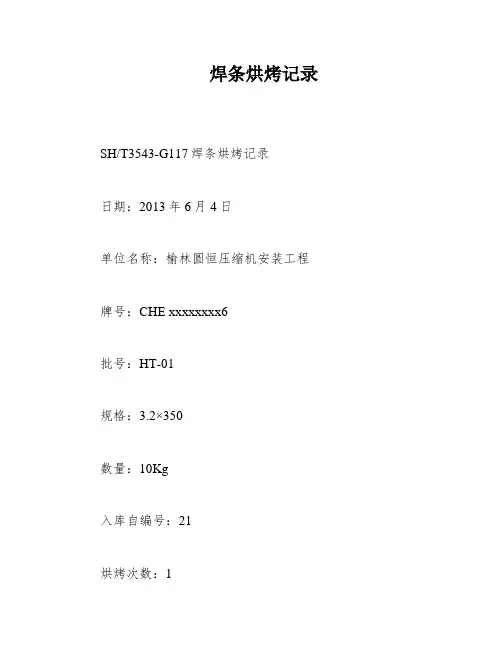

焊条烘烤、发放记录,焊条领用卡

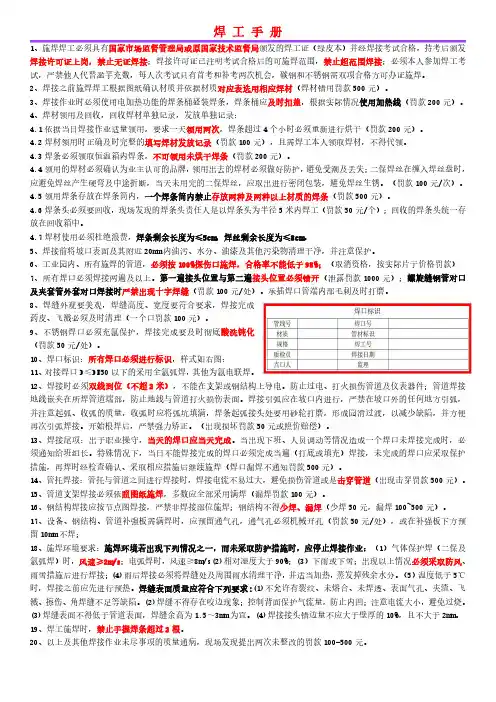

焊接许可证上岗，禁止无证焊接；焊接许可证已注明考试合格后的可施焊范围，禁止超范围焊接；必须本人参加焊工考试，严禁他人代替滥竽充数，每人次考试只有首考和补考两次机会，碳钢和不锈钢需双项合格方可办证施焊。

2、焊接之前施焊焊工根据图纸确认材质并依据材质对应表选用相应焊材（焊材错用罚款500元）。

3、焊接作业时必须使用电加热功能的焊条桶盛装焊条，焊条桶应及时扣盖，根据实际情况使用加热线（罚款200元）。

4、焊材领用及回收，回收焊材单独记录，发放单独记录：4.1依据当日焊接作业适量领用，要求一天领用两次，焊条超过4个小时必须重新进行烘干（罚款200元）。

4.2焊材领用时正确及时完整的填写焊材发放记录（罚款100元），且需焊工本人领取焊材，不得代领。

4.3焊条必须领取恒温箱内焊条，不可领用未烘干焊条（罚款200元）。

4.4领用的焊材必须确认为业主认可的品牌，领用出去的焊材必须做好防护，避免受潮及丢失；二保焊丝在缠入焊丝盘时，应避免焊丝产生硬弯及中途折断，当天未用完的二保焊丝，应取出进行密闭包装，避免焊丝生锈。

（罚款100元/次）。

4.5领用焊条存放在焊条筒内，一个焊条筒内禁止存放两种及两种以上材质的焊条（罚款500元）。

4.6焊条头必须要回收，现场发现的焊条头责任人是以焊条头为半径5米内焊工（罚款50元/个）；回收的焊条头统一存放在回收箱中。

4.7焊材使用必须杜绝浪费，焊条剩余长度为≤5cm，焊丝剩余长度为≤8cm。

5、焊接前将坡口表面及其附近20mm内油污、水分、油漆及其他污染物清理干净，并注意保护。

6、工业园内、所有施焊的管道，必须按100%探伤口施焊，合格率不能低于98%；（取消资格，按实际片子价格罚款）7、所有焊口必须焊接两遍及以上。

第一遍接头位置与第二遍接头位置必须错开（泄露罚款1000元）；螺旋缝钢管对口及夹套管外套对口焊接时严禁出现十字焊缝（罚款100元/处）。

承插焊口管端内部毛刺及时打磨。

8、焊缝外观要美观，焊缝高度、宽度要符合要求，焊接完成药皮、飞溅必须及时清理（一个口罚款100元）。

焊条烘烤、发放规定1、焊接采购时，必须要求有供应商提供所购焊材的材质证明书原件，若为复印件必须加盖经销商的印章。

项目部供应部门应保管好焊材的材质证明书，以备查证及作为存档、交工资料。

2、焊材在入库前，应经材料责任师、焊接责任师和质检员检查合格后，方可入库贮存（必要时，经质量检验人员确认）。

检查验收的主要内容为：焊材的型号（牌号）规格、炉批号是否与材质证书一致；焊材的外观是否合格，应无锈蚀、药皮脱落等现象。

如上述内容不全或有怀疑时，应对焊材进行复验。

3、焊材库必须干燥通风，库房内不得放置有害气体和腐蚀介质。

焊材应存放在架子上，架子离地面的高度和墙壁的距离均不少于300mm，严防焊材受潮。

库房内的焊材应按种类牌号、批号、规格和入库时间分类堆放，每垛应有明确的标识，不得混放。

焊材库内应配备抽湿设备、温度计、湿度计，保持库内温度为5～35℃，相对湿度不大于60%，并做好焊材库监测记录。

4、设专人负责焊材的保管、烘烤、发放、和回收，并有详细记录。

5、焊条、焊丝启封后，应进行表面检查，凡药皮脱落、腐蚀严重的焊材严禁使用。

6、焊条使用前，应按设计文件要求或本身的说明书进行烘焙。

当设计文件、本身的说明书均无特别要求时，按下列要求进行烘烤。

a、低氢型焊条烘焙温度为350～400℃，恒温时间为1小时，烘焙结束后120℃保温贮藏，本工程涉及焊条有J427、J507、R307等；b、酸性焊条和不锈钢焊条烘焙温度为100～150℃，恒温时间为1小时，烘焙结束80℃保温贮藏；7、焊条在使用前，应按设计文件、焊接工艺规程或标准、规范要求，在恒温箱中保存，但保存时间不宜超过七天。

8、焊条、焊剂烘干后，由焊材烘焙员按焊接责任师交底单统一发放。

每次发放量以焊工能在4小时内用完的数量为限。

（每位焊工焊条一次发放量以3千克为限）焊工应用焊条保温筒领取焊条、用容器领取焊剂。

每次领取的焊条型号（牌号）以一种为宜。

发放的焊条、焊剂应在4小时之内用完。

焊材的领取、烘焙、发放、回收制度1、焊材应具有质量证明书，质量证明书所提供的数据应准确、齐全并符合相关规定的要求，且焊材必须经过检验符合国家或行业标准后方可入库。

2、焊材进场实行二级库管理，二级库主要用于少量焊材临时存放、烘焙、发放、回收。

3、焊材存放库内应有温湿度计且应保持干燥和良好通风环境，避免潮湿，拒绝水、酸、碱等液体极易挥发有腐蚀性的物质存在。

4、经检验合格的焊材应存放于仓库的专用货架上，焊材管理员每天记录三次库内温湿度。

后附《温度、湿度记录表》。

5、库存期超过规定期限的焊材，需经复检合格后方可发放使用。

规定期限自生产日期始可按下述方法确定：a)焊材质量证明书或说明书推荐的期限；b)酸性焊接材料及防潮包装密封良好的低氢型焊接材料为两年；c)其它焊接材料为一年。

6、对于严重受潮、变质的焊接材料，应由有质检部门进行必要的检验，并作出降级使用或报废的处理决定之后，方可准许出库。

对于这类焊接材料的去向必须严格控制并做好记录。

7、焊条烘焙人员根据烘干要求进行焊条烘干，烘干日期、开始烘干时间、烘干温度、烘干终止时间、烘干总时间和记录人的姓名，都应做好记录。

后附《焊条烘干记录》。

8、焊条必须严格按生产厂家使用说明书所规定的烘焙温度和时间进行烘焙。

其中J507烘焙温度为350℃，时间1小时，并记录实测温度和时间。

已烘干好的焊条应放到恒温箱中恒温保存以备使用，其温度为100-150℃。

9、焊条烘焙前应检查焊条药皮应无受潮、变色、焊芯锈蚀现象。

10、烘焙焊条时，焊条应层状铺开，每层焊条为1~3层，以避免焊条受热不均和潮气不易排除。

11、禁止将焊条突然放进高温炉内，或从高温炉内突然取出冷却，防止焊条骤热、骤冷产生药皮开裂脱皮现象。

12、焊条烘焙人员应经常检查烘干箱、恒温箱和保温筒的工作性能，确保其工作温度满足工艺要求。

13、焊材由焊接人员根据现场钢板母材、焊接部位、焊接工作量到二级库领用，并填写好记录，二级库经过校对后发放。

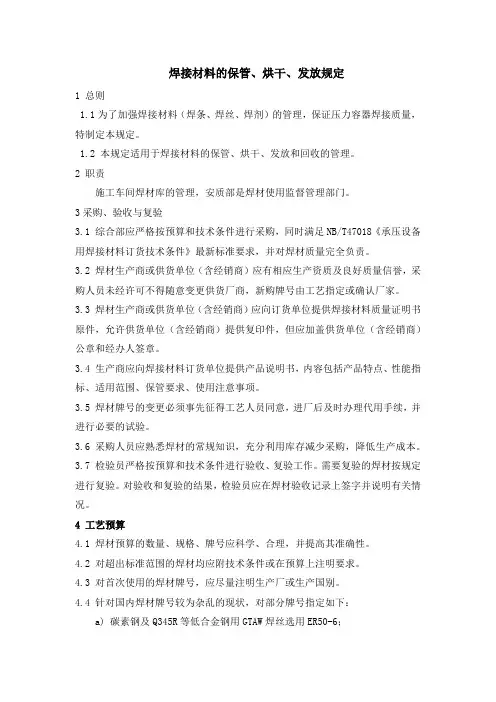

焊接材料的保管、烘干、发放规定1 总则1.1为了加强焊接材料（焊条、焊丝、焊剂）的管理，保证压力容器焊接质量，特制定本规定。

1.2 本规定适用于焊接材料的保管、烘干、发放和回收的管理。

2 职责施工车间焊材库的管理，安质部是焊材使用监督管理部门。

3采购、验收与复验3.1 综合部应严格按预算和技术条件进行采购，同时满足NB/T47018《承压设备用焊接材料订货技术条件》最新标准要求，并对焊材质量完全负责。

3.2 焊材生产商或供货单位（含经销商）应有相应生产资质及良好质量信誉，采购人员未经许可不得随意变更供货厂商，新购牌号由工艺指定或确认厂家。

3.3 焊材生产商或供货单位（含经销商）应向订货单位提供焊接材料质量证明书原件，允许供货单位（含经销商）提供复印件，但应加盖供货单位（含经销商）公章和经办人签章。

3.4 生产商应向焊接材料订货单位提供产品说明书，内容包括产品特点、性能指标、适用范围、保管要求、使用注意事项。

3.5 焊材牌号的变更必须事先征得工艺人员同意，进厂后及时办理代用手续，并进行必要的试验。

3.6 采购人员应熟悉焊材的常规知识，充分利用库存减少采购，降低生产成本。

3.7 检验员严格按预算和技术条件进行验收、复验工作。

需要复验的焊材按规定进行复验。

对验收和复验的结果，检验员应在焊材验收记录上签字并说明有关情况。

4 工艺预算4.1 焊材预算的数量、规格、牌号应科学、合理，并提高其准确性。

4.2 对超出标准范围的焊材均应附技术条件或在预算上注明要求。

4.3 对首次使用的焊材牌号，应尽量注明生产厂或生产国别。

4.4 针对国内焊材牌号较为杂乱的现状，对部分牌号指定如下：a) 碳素钢及Q345R等低合金钢用GTAW焊丝选用ER50-6；b) 碳素钢及Q345R等低合金钢用CO气体保护焊丝选用E501T-1；2c) 碳锰钢和18－8系列奥氏体之间异种钢焊丝选用ER309(L)；d) 18－8系列不锈钢埋弧焊焊剂选用SJ601；e) 15CrMoR埋弧焊焊剂选用SJ110。

焊材的领用、发放和回收管理规定1、焊条、焊丝、焊剂必须全部在焊接材料烘干室发放，无焊材筒或筒盖拒发焊条和焊剂。

在一个焊材筒(袋)内，不准装入两种不同性质的焊材。

2、焊接操作人员（焊工）须每人配备焊条保温筒，焊条发放时须装入带电源的焊条保温筒内。

焊条筒内温度应为100～150℃，一次领用焊条不得超过四小时用量，当阴雨潮湿时，焊材发放数量控制在2小时内用完，剩余焊条应退还焊条库。

然后根据焊条烘烤要求重新烘烤，单独存放，做好标识，下次优先发放使用，电焊条只能烘烤两次，否则报废。

2、焊材库保管员发放焊材要核对焊材型号和色标，按照规定的要求详细记录3、焊条按照公斤烘干,按照根数发放；焊丝成筒包装的按照根数发放，焊丝成盘包装的可裁剪成一米一根（自动焊焊丝成盘领取和发放），按照根数发放，焊剂按照公斤发放。

焊接材料领用每次都必须焊工自己签字确认4、焊工施工结束后剩余的焊材要及时返回焊材烘干室,保管员要将焊工返回的焊材分类单独存放，标识清楚,妥善保管。

自动焊焊丝成盘领取，当天没有使用完成在机器上必须有使用者做好防护工作。

保证使用的质量需要。

5、焊工领用焊材必须持技术人员填写的《焊接材料领用卡》领取焊材。

6、焊材发放时，焊条库保管员应填写焊材发放记录，注明焊材使用的产品部位（管线号和焊口号），由焊工签收。

焊接工程师应在焊材发放记录上签字认可。

7、回收的焊条应该对标记并检查药皮是否损坏，有损坏的不得使用。

在4小时内回收的焊条应按不同的牌号、规格分开存放，并对回收的焊条标识，不得混淆。

回收的焊条必须重新烘烤后方可发放使用，回收的焊条头、焊丝头集中存放在专用的木箱里，定期运出处理。

8、发放时应先发放回收和重新烘烤的焊条。

焊工领到有回收和重新烘烤的焊条应先用并一次性用完，以避免再次退库烘烤。
