公差知识讲解

公差基础知识课题⼀互换性概念(Interchangeability Concept)⼀、互换性的基本概念在汽车、飞机、船舶、仪表、⽇⽤⼯业中⽤到的⼤量零部件，都是由各不同的专业⼚家制造出来，⽽后汇集到装配⼚进⾏总装。

这些零部件在装配前不需挑选，装配时不需修配，装配后具有相同的使⽤性能。

我们把零件具有的这种性质称为互换性。

例如：同⼀种型号、规格的⾃⾏车，⼏乎全部零件都可以互换。

互换性按其互换程度可分为完全互换和不完全互换。

完全互换是指⼀批零、部件装配前不经选择，装配时也不需修配和调整，装配后即可满⾜预定的使⽤要求。

如螺栓、圆柱销等标准件的装配⼤都属此类情况。

当装配精度要求很⾼时，若采⽤完全互换将使零件的尺⼨公差很⼩，加⼯困难，成本很⾼，甚⾄⽆法加⼯。

为了便于加⼯，这时可将其制造公差适当放⼤，在完⼯后，再⽤量仪将零件按实际尺⼨分组，按组进⾏装配。

如此，既保证装配精度与使⽤要求，⼜降低成本。

此时，仅是组内零件可以互换，组与组之间不可互换，因此，叫不完全互换。

(如；机床的配件)⼆、加⼯误差和测量误差对互换性的影响1、加⼯误差(P rocessing Error)加⼯时，⼯件的尺⼨之间存在着不同程度的差异。

有些误差因素在加⼯之前就已经存在。

例如：加⼯原理误差、机床、夹具、⼑具的制造、安装、磨损误差。

加⼯过程中的切削热、振动、变形等误差。

即使在加⼯完以后也可能产⽣误差，主要是内应⼒所引起的⼯件变形及测量本⾝的不确定度。

⽽测量误差不仅来源于测量器具，还与测量条件、⼈员因素有关系。

由于这些因素的影响，甚⾄说，即在相同的加⼯条件下，⼀批完⼯⼯件的尺⼨也是各不相同的。

从满⾜产品使⽤性能要求来看，也不要求⼀批相同规格的零件尺⼨完全相同，⽽是根据使⽤要求的⾼低，允许存在⼀定的误差。

加⼯误差可分为下列⼏种：1）尺⼨误差(Size Error)指⼀批⼯件的尺⼨变动，即加⼯后零件的实际尺⼨和理想尺⼨之差，如直径误差、孔距误差等。

公差知识点总结大全公差是指在一组数据中各个值与其均值之间的差异，是评价数据分散程度的重要指标。

在工程中，公差是非常重要的，可以影响产品的质量、使用性能等。

因此，了解公差的知识是非常有必要的。

本文将就公差的相关知识点进行总结，帮助读者更好地理解使用公差。

一、公差的概念和意义1. 概念：公差是指在可容许的误差范围内，所允许的最大尺寸与最小尺寸之间的差值。

2. 意义：公差是用于控制产品尺寸与形位的差异，可以保证产品的装配性、换位性和质量稳定性。

二、公差的种类1. 尺寸公差：用于控制产品的线性尺寸，包括上限偏差和下限偏差。

2. 形位公差：用于控制产品的几何形状和位置，包括平行度、垂直度、圆度、同轴度等。

3. 其他公差：还包括装配公差、表面粗糙度、圆整度等。

三、公差的表示方法1. 数值法表示：直接在尺寸后加上上限偏差和下限偏差的数值，如φ25+0.02/-0.03。

2. 等宽法表示：用基本尺寸表示公差带，如H7。

3. 基本偏差系统：采用一套基准尺寸以及公差带，如H系列、JS系列等。

四、公差的计算1. 绝对公差：是指在一个特定的尺寸上，公差带的上限值与下限值之间的差值，即“T＝USL-LSL”。

2. 相对公差：是指在一个特定的尺寸上，公差带的上限值与下限值之间的差值占基准尺寸的比例，即“F＝T/BS”。

五、公差的误差分析1. 误差来源：产品尺寸公差主要受到材料性质、工艺装备、操作和环境等因素的影响。

2. 误差传递：在装配过程中，不同零部件的公差会相互传递，产生装配误差。

3. 误差叠加：不同公差之间的叠加会使整体尺寸的变化超出预期。

六、公差的控制方法1. 设计控制：在产品设计阶段，合理设置公差带和基本尺寸，尽可能降低公差带的宽度。

2. 工艺控制：采用先进的加工工艺和精密的加工设备，确保尺寸精度。

3. 检测控制：采用高精度的测量仪器进行严格的尺寸检测，发现问题及时调整。

七、公差的标准化1. 国际标准：ISO标准、GB标准等。

公差分析基本知识公差分析是指对于一组零件或产品的尺寸、形状和位置等特征进行分析，确定其所允许的变动范围，以满足设计要求的一种方法。

公差分析的目的是确定零件间和零件内的公差，以保证产品在装配和使用过程中的质量要求。

公差分析主要包括以下几个方面的内容：1.公差的定义：公差是指零件上特征的允许变动范围。

公差一般分为基本公差和附加公差。

基本公差是指通过规定零件上特征的尺寸范围来控制公差。

附加公差是指为了控制零件间和零件内的相对位置而设置的公差。

2.公差的表示方法：公差可以通过标准公差、限制公差和配合公差等方式来表示。

标准公差是指根据国家标准规定的一组统一的公差数值。

限制公差是指通过上下限值来表示公差范围。

配合公差是指根据安装或运动要求来确定的公差范围。

3.公差的传递：公差的传递是指从一个零件到另一个零件上的公差如何变化的过程。

公差的传递可以通过最大材料条件和最小材料条件来进行分析。

最大材料条件是指零件尺寸取最大限制尺寸时，所有公差作用的总和。

最小材料条件是指零件尺寸取最小限制尺寸时，公差作用的总和。

4.公差链：公差链是指由多个零件组成的装配件中公差传递的路径。

公差链的形成是由于零件之间的相互作用和相互限制引起的。

公差链的存在会导致装配精度的累积误差，因此需要对公差链进行分析和控制。

5.公差的控制：公差分析的最终目的是为了确定合理的公差范围，以保证产品在装配和使用过程中的质量要求。

公差的控制可以通过设计优化、工艺改进和设备调整等方式来实现。

公差分析在产品设计和制造中具有重要的作用，能够帮助设计人员确定合理的公差要求，同时也有助于提高产品的装配精度和使用性能，降低产品开发和生产成本。

在实际应用中，公差分析需要结合制造工艺、设备精度和市场需求等多方面因素进行综合考虑，以获得最佳的公差方案。

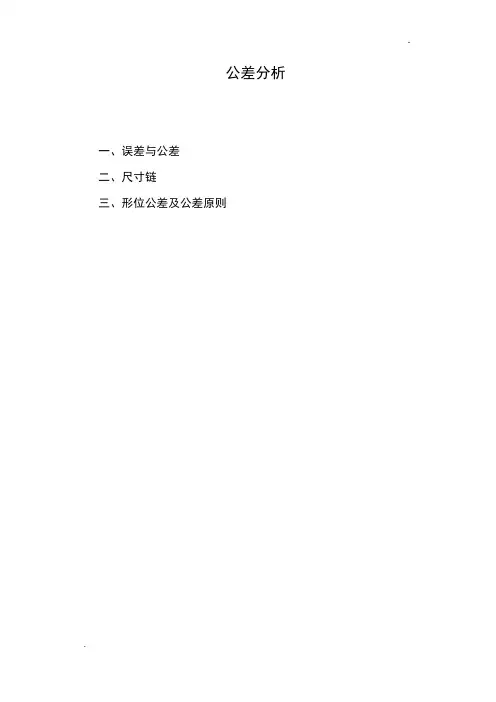

公差分析一、误差与公差二、尺寸链三、形位公差及公差原则一、误差与公差（一）误差与公差的基本概念1. 误差误差——指零件加工后的实际几何参数相对于理想几何参数之差。

（1）零件的几何参数误差分为尺寸误差、形状误差、位置误差及表面粗糙度。

尺寸误差——指零件加工后的实际尺寸相对于理想尺寸之差，如直径误差、孔径误差、长度误差。

形状误差（宏观几何形状误差）——指零件加工后的实际表面形状相对于理想形状的差值，如孔、轴横截面的理想形状是正圆形，加工后实际形状为椭圆形等。

相对位置误差——指零件加工后的表面、轴线或对称面之间的实际相互位置相对于理想位置的差值，如两个面之间的垂直度，阶梯轴的同轴度等。

表面粗糙度（微观几何形状误差）——指零件加工后的表面上留下的较小间距和微笑谷峰所形成的不平度。

2. 公差公差——指零件在设计时规定尺寸变动范围，在加工时只要控制零件的误差在公差范围内，就能保证零件的互换性。

因此，建立各种几何公差标准是实现对零件误差的控制和保证互换性的基础。

（二）误差与公差的关系图1由图1可知，零件误差是公差的子集，误差是相对于单个零件而言的；公差是设计人员规定的零件误差的变动范围。

（三）公差术语及示例图2以图2为例：基本尺寸——零件设计中，根据性能和工艺要求，通过必要的计算和实验确定的尺寸，又称名义尺寸，图中销轴的直径基本尺寸为Φ20，长度基本尺寸为40。

实际尺寸——实际测量的尺寸。

极限尺寸——允许零件实际尺寸变化的两个极限值。

两个极限值中大的是最大极限尺寸，小的是最小极限尺寸。

尺寸偏差——某一尺寸（实际尺寸，极限尺寸）减去基本尺寸所得到的代数差。

上偏差=最大极限尺寸-基本尺寸，用代号（ES）（孔）和es（轴）下偏差=最小极限尺寸-基本尺寸，用代号（ES）（孔）和es（轴）尺寸公差——允许尺寸的变动量尺寸公差=最大极限尺寸-最小极限尺寸公差带零线——在极限与配合图解中，标准基本尺寸是一条直线，以其为基准确定偏差和公差。

公差与配合的基础知识公差与配合的基础知识一、引言在机械加工和制造领域，公差与配合是非常重要的概念，用于确定零件之间的尺寸关系和互相配合的关系。

准确的公差与配合设计可以确保零件之间的良好连接、运动顺畅和互换性能。

本文将介绍公差与配合的基础知识，包括公差的定义、分类以及常见的配合类型与标记方法。

二、公差的定义与分类1. 公差的定义公差是指允许的尺寸偏差范围，用于确定零件所允许的尺寸变化。

公差通常表示为上下限值，即最大允许尺寸与最小允许尺寸之间的差异。

2. 公差的分类公差可以按照尺寸偏差的正负方向来分类，包括正公差、负公差和零公差。

（1）正公差：指允许的尺寸偏大的范围。

例如，长度为10mm的零件，公差为±0.2mm，则其正公差为0.2mm。

（2）负公差：指允许的尺寸偏小的范围。

例如，长度为10mm的零件，公差为±0.2mm，则其负公差为-0.2mm。

（3）零公差：指允许的尺寸偏差范围为零，即要求零件尺寸完全准确。

对于零公差配合，需要非常高的加工精度，通常用于要求严格的零件连接。

三、常见的配合类型与标记方法1. 配合类型配合类型是指零件之间的相对运动状态和连接特点。

常见的配合类型包括下面几种：（1）间隙配合：零件之间存在一定的间隙，方便拆卸和安装。

例如，轴与孔的配合常采用间隙配合。

（2）过盈配合：零件之间有一定的过盈量，经过压入或加热可实现紧固连接。

例如，轴与轴承的配合常采用过盈配合。

（3）干涉配合：零件之间存在相互干涉，无法无间隙地组装在一起。

例如，销与销孔的配合常采用干涉配合。

2. 配合标记方法配合标记方法是用于表示零件之间配合关系的标识符号。

常见的配合标记方法有以下几种：（1）基本偏差系统：基本偏差系统主要采用字母标记来表示公差等级和配合类型，如H、N、P、A、B等，这种方法适用于广泛的零件配合设计。

（2）线性尺寸公差系统：线性尺寸公差系统通过数值表示公差的上下限值，对每个线性尺寸都进行具体的标记，如0.02、0.05等。

公差方面的知识点总结1. 公差的定义公差是用来表示允许的尺寸变化范围的。

在零件的设计和制造过程中，通常会规定一组公差，用来指导零件的尺寸和形位公差。

公差分为尺寸公差和形位公差两种。

尺寸公差是指规定了零件尺寸的上下限，也就是规定了零件的最大和最小尺寸。

例如，一个直径为20mm的孔可能规定的尺寸公差是±0.05mm，那么这个孔的允许尺寸范围是19.95mm到20.05mm。

形位公差是指规定了零件特征之间的位置关系的公差。

它包括位置公差和方位公差。

位置公差规定了特征之间的位置误差的最大允许值，方位公差规定了特征之间的方向误差的最大允许值。

2. 公差的作用公差在制造和测量中起着非常重要的作用。

它能够保证零件在允许的尺寸范围内能够正常工作，同时也能够控制制造成本，并确保零件的质量。

首先，公差能够确保零件的互换性。

当零件有着严格的公差要求时，不同厂家生产的零件能够互换使用，提高了零件的通用性。

其次，公差能够控制零件的质量。

通过严格控制公差，可以减少零件之间的差异，提高零件的一致性和可靠性。

再次，公差能够控制制造成本。

合理的公差可以减少制造过程中的浪费，提高生产效率，降低制造成本。

最后，公差能够指导测量和检验。

在零件的设计和制造过程中，公差直接影响着测量和检验的方法和精度，因此合理的公差设计能够更好地指导测量和检验。

3. 公差的表示方法公差通常由上限和下限、加减公差或公差值等方式来表示。

上限和下限的方式适合表示尺寸公差，加减公差适合表示形位公差。

在图纸上，尺寸公差通常用符号±来表示，例如直径为20mm的孔的公差可以表示为Φ20±0.05mm。

形位公差通常用符号∥和⊥来表示，分别表示位置公差和方位公差。

4. 公差的选择原则在制造工程中，公差的选择是一个非常重要的环节。

公差的选择要根据零件的使用要求、制造工艺和生产设备等因素来进行综合考虑。

首先，公差的选择要根据零件的使用要求。

不同的零件对公差的要求是不同的，有的零件对尺寸精度要求高，有的零件对形位精度要求高，因此在设计公差时要根据零件的使用要求来进行选择。

公差基础知识对于机械制造来说，制定公差的目的就是为了确定产品的几何参数，使其变动量在一定的范围之内，以便达到互换或配合的要求。

以下是由店铺整理关于公差知识的内容，希望大家喜欢!公差的基本含义机器设计和制造中，对机械或机器零件实际参数值的允许变动量，如某种产品规格上下限分别为100、60，那么它的公差就是40;若上下限分别为+100、-100，那么它的公差就是200。

上面所说的参数值，既包括机械加工中的几何参数，也包括物理、化学、电学等学科的参数。

所以说公差是一个使用范围很广的概念。

对于机械制造来说，制定公差的目的就是为了确定产品的几何参数，使其变动量在一定的范围之内，以便达到互换或配合的要求。

几何参数的公差有尺寸公差、形状公差、位置公差等。

等差数列公差。

指由等差数列得出的常数，这个常数叫做等差数列的公差公差的分类几何参数的公差有尺寸公差、形状公差、位置公差等。

①尺寸公差。

指允许尺寸的变动量，等于最大极限尺寸与最小极限尺寸代数差的绝对值。

②形状公差。

指单一实际要素的形状所允许的变动全量，包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度6个项目。

③位置公差。

指关联实际要素的位置对基准所允许的变动全量，它限制零件的两个或两个以上的点、线、面之间的相互位置关系，包括平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳动和全跳动8个项目。

公差表示了零件的制造精度要求，反映了其加工难易程度。

公差等级分为IT01、IT0、IT1、…、IT18共20级，等级依次降低，公差值依次增大。

IT表示国际公差。

公差的选择原则公差数值选择的基本原则是：应使机器零件制造成本和使用价值的综合经济效果最好，一般配合尺寸用IT5～IT13，特别精密零件的配合用IT2～IT5，非配合尺寸用IT12～IT18，原材料配合用IT8～IT14。

设定公差的设定需要满足以下要求：1、满足产品的制造能力，如果产品的制造能力达不到公差设定的要求，公差设定得再高也没有意义;2、通过公差分析，设定的公差应当满足产品的装配、功能、外观和质量等要求;3、公差与产品的成本相关，公差越严格，产品成本就越大，在满足以上要求的前提下，公差越宽松越好;4、合理设计产品特征，可以以较宽松的要求设定公差，从而降低产品成本。

公差考试知识点总结公差是指零件尺寸与公称尺寸之间的差距，是表示零件尺寸偏离公称尺寸的范围，是工程制图中的重要概念之一。

在工程制图中，公差的正确表示和处理对于保证零件制造质量、提高生产效率和降低成本都具有重要意义。

因此，掌握公差的知识是每一个工程技术人员都应该具备的基本能力。

本文将从公差的概念、表示方法、公差的基本原则、公差的设计和公差的影响等方面进行详细的总结和介绍。

一、公差的概念公差是指零件尺寸与公称尺寸之间的差距。

在实际生产中，由于材料、工艺、设备等各种因素的影响，零件的尺寸往往无法完全满足设计要求，因此需要设置一定的公差范围，以满足不同零件的实际制造需求。

二、公差的表示方法1. 数字表示法：使用数字直接表示公差大小。

例如，5H7表示基孔直径为5，轴直径为7，公差为H。

2. 分数表示法：使用分数来表示公差大小。

例如，10±0.05表示公差为0.05mm。

3. 符号表示法：使用符号来表示公差。

例如，H7表示公差大于零的基轴孔公差。

三、公差的基本原则1. 公差的选择原则：在设计中应充分考虑零件的使用和制造条件，合理选择公差，以保证产品功能的可靠性和经济性。

2. 公差的协调原则：在零件装配时，保证零件间的配合精度。

3. 公差的可控原则：制定出可实现、可控制、易维护的公差标准。

四、公差的设计1. 公差的原则：公差应根据零件的功能、用途和工艺要求合理选择，并使零件在实际制造中易于加工和成品质量容易控制。

2. 公差的计算：公差的计算应准确、合理，应根据零件的使用情况、装配情况、加工精度等因素进行综合考虑。

3. 公差的控制：设计中应尽量减少公差，合理分配在各个零件上，并尽量选用适合的公差等级。

五、公差的影响1. 对产品质量的影响：合理选择公差有利于提高产品的质量，降低不良品率。

2. 对生产成本的影响：公差的大小和精度直接影响到生产过程的成本。

3. 对产品性能的影响：公差的合理控制能够保证产品满足使用要求，提高产品性能。

公差配合知识点总结一、公差配合的基本概念1. 公差的定义公差是衡量零件尺寸精度的一种指标，它表示了允许的最大偏差范围。

在实际生产中，零件的尺寸很难做到完全精确，因此需要确定公差的大小以保证零件之间的配合要求。

2. 配合的类型根据零件之间的配合要求，公差配合可以分为三种类型：间隙配合、过盈配合和过渡配合。

间隙配合是指两个零件之间存在一定的间隙，过盈配合是指一个零件比另一个零件略大，需要通过压入或组合来实现配合，过渡配合是介于间隙配合和过盈配合之间，既有一定的间隙又有一定的压合。

3. 公差的表示方法公差通常是通过上下偏差、基本偏差和公差等级来表示的。

上下偏差表示了一个零件尺寸允许的最大和最小偏差范围，基本偏差表示了一个零件尺寸的理论值，公差等级表示了一个零件的尺寸要求的精确程度。

二、公差配合的原则1. 适应实际生产公差配合的确定要考虑到生产设备的精度、材料的变化、工艺的限制等因素，确保零件可以在实际生产中稳定地达到要求的配合效果。

2. 适应使用要求公差配合不仅要适应生产要求，还要适应使用要求。

对于需要高精度定位的零件，公差配合要求就要更加严格，对于需要流畅运动的零件，公差配合要求要更加适中。

3. 总体适应原则公差配合要考虑到整体的适应原则，特别是在大批量生产中，要尽可能地使零件的公差分布均匀，以减少不合格品的产生，提高零件的装配率。

三、公差配合的应用1. 机械制造在机械制造中，各种零部件的配合一般都是采用公差配合。

例如，轴承和轴的配合、键和键槽的配合、齿轮和齿轮轴的配合等，都需要根据实际要求确定合适的公差配合。

2. 模具制造在模具制造中，模具的加工精度要求很高，因此在模具的设计和加工中必须考虑到公差配合的要求，以保证模具的高精度和稳定性。

3. 汽车制造在汽车制造中，车身和车门的配合、悬挂系统的配合、发动机零部件的配合等都要求采用合适的公差配合，以保证汽车的安全性和舒适性。

四、公差配合的质量控制1. 产品检验在生产过程中，对产品的公差配合质量进行检验是十分必要的。
