实验4-使用Altium-Designer绘制电路原理图(上机)
当确定元件的基本位置后，鼠标左键确认。一张图纸上的相同元件可以连续放置。
绘图中，同类元件可以连续放置。单子件元件的标注可以在全部图纸绘制完后统一添加。元件的标称值、元件的封装最好在放置元件时输入。
注意：在元件还未定位时，拖动效果如图4-15所示，而且在这个时候最好使用X键、Y键、空格键、Tab键进行参数和位置的设计。
放置如图4-1的元件如图4-17所示，像4.7K的电阻可以按住Shift键然后拖动，可以cope一个4.7K的电阻。
图4-1机器狗控制板前端电路原理图
接头P2的2脚接单稳态触发器的输出端。当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。这里对一些常用菜单做简单说明。
如图4-4，【File】是对项目创建管理的窗口，【Edit】是对画原理图时对其一些功能的编辑，【View】具有查看、放大、缩小的功能，【Project】可以对原理图进行编译，检查错误，【Place】中有一些常用器件，可直接放置，【Design】可以进行一些高级设计，【Tools】平时用得比较多点，可以对元器件进行自动排序，查看元器件的封装等。

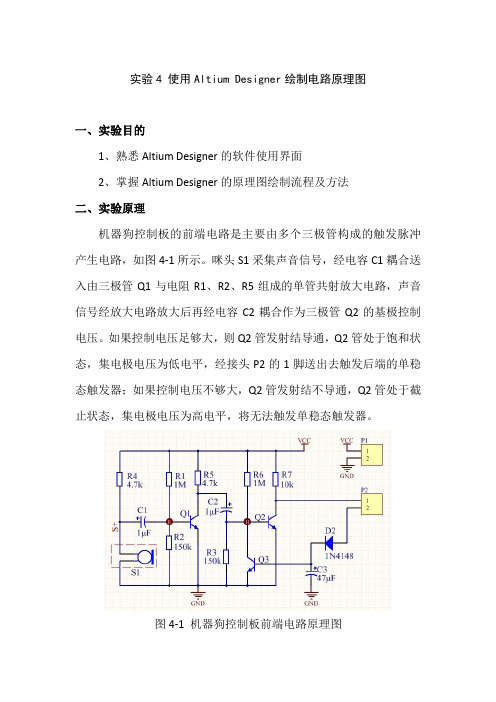

实验4使用Altium Designer绘制电路原理图
一、实验目的
1、熟悉Altium Designer的软件使用界面
2、掌握Altium Designer的原理图绘制流程及方法
二、实验原理
机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
绘图中，同类元件可以连续放置。单子件元件的标注可以在全部图纸绘制完后统一添加。元件的标称值、元件的封装最好在放置元件时输入。
注意：在元件还未定位时，拖动效果如图4-15所示，而且在这个时候最好使用X键、Y键、空格键、Tab键进行参数和位置的设计。
放置如图4-1的元件如图4-17所示，像4.7K的电阻可以按住Shift键然后拖动，可以cope一个4.7K的电阻。
图4-1机器狗控制板前端电路原理图
接头P2的2脚接单稳态触发器的输出端。当单稳态触发器被触发了，则该端接高电平，经二极管D2给电容C3充电，当C3两端电压足够高了，这三极管Q3导通，将Q2的基极电位强制拉回到低电平，Q2截止，为下一次触发做准备。但Q3导通后，电容C3放电，C3两端电压下降到一定值后，Q3截止。通过D2、C3和Q3组成的反馈控制，使得单稳态触发器可以被多次重复触发。
进入原理图编辑器后，设计者可以通过浏览的方式熟悉环境、各菜单命令。这里对一些常用菜单做简单说明。
如图4-4，【File】是对项目创建管理的窗口，【Edit】是对画原理图时对其一些功能的编辑，【View】具有查看、放大、缩小的功能，【Project】可以对原理图进行编译，检查错误，【Place】中有一些常用器件，可直接放置，【Design】可以进行一些高级设计，【Tools】平时用得比较多点，可以对元器件进行自动排序，查看元器件的封装等。
实验4使用Altium Designer绘制电路原理图
一、实验目的
1、熟悉Altium Designer的软件使用界面
2、掌握Altium Designer的原理图绘制流程及方法
二、实验原理
机器狗控制板的前端电路是主要由多个三极管构成的触发脉冲产生电路，如图4-1所示。咪头S1采集声音信号，经电容C1耦合送入由三极管Q1与电阻R1、R2、R5组成的单管共射放大电路，声音信号经放大电路放大后再经电容C2耦合作为三极管Q2的基极控制电压。如果控制电压足够大，则Q2管发射结导通，Q2管处于饱和状态，集电极电压为低电平，经接头P2的1脚送出去触发后端的单稳态触发器；如果控制电压不够大，Q2管发射结不导通，Q2管处于截止状态，集电极电压为高电平，将无法触发单稳态触发器。
电子技术实习报告(5)之Altium Designer软件实习
中国地质大学（武汉）电子技术实习报告姓名：班号：学号：院系：机械与电子信息学院专业：通信工程指导教师：成绩：Altium Designer软件实习报告一、实习目的以及要求熟练掌握Altium Designer软件,能使用Altium Designer软件进行一般的原理图绘制，掌握用Altium Designer软件根据原理图来制作pcb板的方法。
用Altium Designer软件完成收音机、充电器以及51开发板原理图的绘制。
二、实习步骤1.听王巍老师讲解，熟悉Altium Designer的各个操作功能；2.制作自己的元器件库，将变压器，D1800，D2822等的元器件图放进自己的元器件库；3.用Altium Designer绘制收音机、充电器以及51开发板原理图；4.重新检查电路，校对原理图。
三、实习结果震荡电路1.原理图充电器1.元件库220V-9V变压器收音机1.元件库2.原理图51单片机开发板1.元件库74HC18 74HC245 LED8*8 PL2303STC89C52 2.原理图（1）单片机电路（2）矩阵按键电路（3）USB—UART转换电路（4）LED显示极其驱动电路四、实习心得两天里，通过对Altium Designer软件的系统的学习，我了解并掌握了这款软件的基础使用方法，同时也学会了用这个软件绘制原理图，并熟悉了制作元件封装以及绘制pcb板的流程。
在这短短两天的Altium Designer软件学习中，我用这一软件完成了对收音机、充电器以及51开发板原理图的绘制。
此外，我还学会了处理在运用这一软件时所遇到的各种问题的方法。
此外，经过王老师的介绍，我认识到，这款软件应用广泛，实用性强。
所以，这一软件的学习必将为我的学习提供巨大的帮助。
altiumdesigner 实训报告
altiumdesigner 实训报告该主题下的基本问题：1. 什么是Altium Designer？2. 如何安装和设置Altium Designer？3. Altium Designer有哪些主要功能？4. 如何使用Altium Designer进行PCB设计？5. Altium Designer的优势和劣势是什么？6. 如何解决在Altium Designer使用过程中遇到的一些常见问题？下面将逐步回答这些问题，介绍使用Altium Designer的主要步骤和技巧。
一、什么是Altium Designer？Altium Designer是一款由Altium公司开发的专业电子设计自动化（EDA）软件平台。
它集成了原理图设计、PCB布局、信号完整性分析、电热仿真、固件开发等多个功能模块，适用于从初级到复杂的PCB设计和电路原理图设计。
二、如何安装和设置Altium Designer？1. 下载并安装Altium Designer的安装程序，可从Altium官方网站免费获取。
2. 运行安装程序，按照提示进行安装。
通常情况下，选择默认安装路径即可。
3. 安装完成后，运行Altium Designer。
首次运行时，系统会提示设置用户账户和联机配置。
4. 输入用户名和密码，并根据需要设置联机配置。
联机配置可以设置为无需联网使用，或使用Altium提供的联网服务。
三、Altium Designer的主要功能1. 原理图设计：Altium Designer提供了强大的原理图编辑工具，可以绘制和编辑电路设计图，添加元器件符号、连接线和注释等。
2. PCB布局：通过Altium Designer的PCB布局功能，可以将原理图中的电路转化为PCB板，并进行排线、布局优化和层堆叠设置。
3. 信号完整性分析：Altium Designer可以进行信号完整性分析，验证设计中的信号传输和串扰等问题，帮助优化设计方案。
AD报告
专业实训班级：姓名：学号：指导教师：成绩：***********学院信息与通信工程系Altium Designer实训报告一、设计要求：1、按照给定的第二图原理图，完成原理图绘制，并完成PCB版图布板。
2、库中没有的器件要求自行绘制，原理图库和PCB图库中均是。
二、电路图设计：1、原理图绘制：1）、新建一个“L1”文件夹，此文件夹中新建PCB项目工程，点击鼠标右键保存，名字改为“L1”。
2）、点击鼠标右键“L1.PrjPcb”,为工程添加原理图文件，并保存，名字改为“L1”。
3）、设置文档选项：在图纸上双击图纸四周的方块电路。
4）、安装所有元件库，包括原理图符库和元件封装库。
5）、添加图中所有元件，依据原理图进行元器件间的电气联接。
如图2-1所示：图2-1 原理图6）、双击元件编辑修改其属性：标识、注释、封装等。
7）、编译（规则检查）：没错误，则Messages为空白。
8）、查看封装管理器，器件的标识、封装栏不能有空白。
2、PCB设计：1）、建立PCB文件并保存，名字改成“L1”。
2）、安装标准PCB封装库和自定义元件封装库。
3）、导入元件，如果有错返回原理图修改。
4）、元件被调出后，元件之间由飞线连接。
飞线代表元件的连接关系，并不存在PCB中。
删除暗红色ROOM。
5）、设置规则6）、按照一定的原则排列元件和元件的编号。
7）、规划电路板的大小。
8）、手工画线9）、布线规则检查。
10）、加泪滴。
得到PCB板图如图2-2所示：图2-2 PCB布线图3、铺铜：1）、由于是双面板所以要铺顶层和底层2）、顶层和底层铺铜都应连接地线，以增强抗干扰能力。
如图2-3所示：图2-3 铺铜后的PCB板图三、心得体会：通过这次的Altium Designer实习，我简单学会了画图，制版。
由于第一次接触Altium Designer有很多问题，通过问学长，找老师，上网查阅资料学习到了很多知识。
这次实习虽然很辛苦，过程很艰辛，改了很多次，自信心都没了，但最后还是在自己的努力下完成了，很是欣慰，也很有自豪感。
Altium Designer 6实训报告

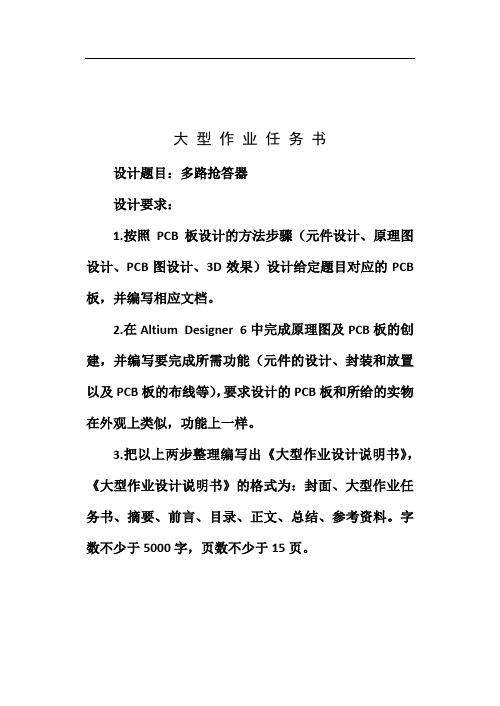

大型作业任务书设计题目：多路抢答器设计要求：1.按照PCB板设计的方法步骤（元件设计、原理图设计、PCB图设计、3D效果）设计给定题目对应的PCB 板，并编写相应文档。
2.在Altium Designer 6中完成原理图及PCB板的创建，并编写要完成所需功能（元件的设计、封装和放置以及PCB板的布线等），要求设计的PCB板和所给的实物在外观上类似，功能上一样。
3.把以上两步整理编写出《大型作业设计说明书》，《大型作业设计说明书》的格式为：封面、大型作业任务书、摘要、前言、目录、正文、总结、参考资料。
字数不少于5000字，页数不少于15页。
摘要Altium Designer是一个软件集成平台，汇集了所有必要的工具来创建单一程序中的电子产品开发环境。
Altium Designer包括所有设计任务的工具：从原理图和HDL设计输入，电路仿真，信号完整性分析，PCB设计以及基于FPGA的嵌入式系统设计和开发。
此外，Altium Designer环境可定制，以满足用户的各种需求。
2前言2005年底，澳大利亚Altium公司推出了Protel系列最新版本Altium Designer 6.0。
它是完全一体化电子产品开发系统的一个新版本。
Altium Designer 是业界首例将设计流程、集成化PCB 设计、可编程器件FPGA设计和基于处理器设计的嵌入式软件开发功能整合在一起的产品，一种同时进行PCB和FPGA设计及嵌入式设计的解决方案，具有将设计方案从概念转变为最终成品所需的全部功能。
Altium Designer 6除全面继承包括Protel 99se，Protel DXP在内的功能和优点，还增加了许多改进和高端功能。
Altium Designer 6拓宽了板级设计的传统界限，全面集成了FPGA设计功能和SOPC设计实现功能。
Altium Designer 6以强大的设计输入功能为特点，在FPGA和板级设计中，同时支持原理图输入和HDL硬件描述输入模式；同时支持基于VHDL的设计仿真、混合信号电路仿真、布局前后信号完整性分析。
电子技术实习--Altium Designer
中国地质大学（武汉）电子技术实习报告姓名：__ 佟德_班号：__ 11075144 _学号：_ *******院系：_机械与电子信息学院专业：_ 通信工程_ _Altium Designer实习报告1. Altium designer的安装和设置；2. 电子线路原理图的设计3. 原理图元件库的设计实训报告内容一. 实训目的：随着电子技术的日新月异，电子绘图和制板技术的专业化程度也越来越高。
通过本课程的工程实训，要求学生熟悉使用电子电路CAD软件——Altium designer ，能利用Altium designer软件绘制电路图；并利用Altium designer软件设计印刷电路板（PCB）。
通过电子CAD实训课程，系统地进行工程实践和技能训练，培养理论与实践相结合的能力，提高独立思考、分析和解决工程实际问题的能力。
二.实训内容（1）使用Altium Designer系列软件绘制充电器电路原理图。
（2）使用Altium Designer系列软件绘制收音机和对讲机电路原理图。
1.电子电路CAD设计（包括测验时所画的原理图和PCB图）原理图的设计如下：（充电器原理图）（收音机原理图）绘制原理图：有些地方要人工放置节点，连线之间不能交叉，避免短路，放置网络标号时应刚好放置在接线后处，不然编译时可能出现检测不到信号的情况。
绘制好原理图之后应检测是不是每个器件都封装好了，不然在更新PCB时候会出错。
实习体验：从Altium Designer Winter 09绘图实习的开始，我们每天以电脑为伴，时时刻刻思考着软件的每个功能使用方法，以实现更好更快地绘出一个正确、完整、美观的PCB图。
由于软件系统的不稳定和在绘制过程中由于不熟练而造成的繁琐的问题以及自己在软件上面天生不敏锐的神经，这都让我一度感到很疲惫。
而慢慢的开始通过向老师请教和同学交流以及自己的摸索和尝试开始了解这个软件，也不禁欣喜于哪怕一点点的进步。

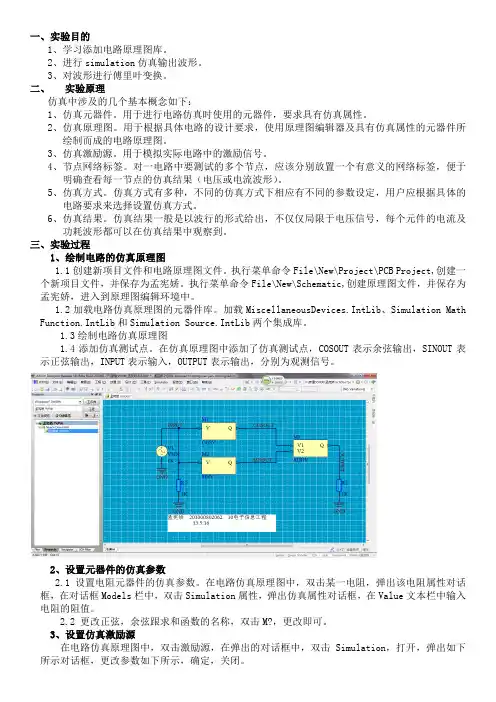

Altium Designer Simulation 仿真实验报告
一、实验目的1、学习添加电路原理图库。
2、进行simulation仿真输出波形。
3、对波形进行傅里叶变换。
二、实验原理仿真中涉及的几个基本概念如下：1、仿真元器件。
用于进行电路仿真时使用的元器件，要求具有仿真属性。
2、仿真原理图。
用于根据具体电路的设计要求，使用原理图编辑器及具有仿真属性的元器件所绘制而成的电路原理图。
3、仿真激励源。
用于模拟实际电路中的激励信号。
4、节点网络标签。
对一电路中要测试的多个节点，应该分别放置一个有意义的网络标签，便于明确查看每一节点的仿真结果（电压或电流波形）。
5、仿真方式。
仿真方式有多种，不同的仿真方式下相应有不同的参数设定，用户应根据具体的电路要求来选择设置仿真方式。
6、仿真结果。
仿真结果一般是以波行的形式给出，不仅仅局限于电压信号，每个元件的电流及功耗波形都可以在仿真结果中观察到。
三、实验过程1、绘制电路的仿真原理图1.1创建新项目文件和电路原理图文件。
执行菜单命令File\New\Project\PCB Project,创建一个新项目文件，并保存为孟宪娇。
执行菜单命令File\New\Schematic,创建原理图文件，并保存为孟宪娇，进入到原理图编辑环境中。
1.2加载电路仿真原理图的元器件库。
加载MiscellaneousDevices.IntLib、Simulation Math Function.IntLib和Simulation Source.IntLib两个集成库。
1.3绘制电路仿真原理图1.4添加仿真测试点。
在仿真原理图中添加了仿真测试点，COSOUT表示余弦输出，SINOUT表示正弦输出，INPUT表示输入，OUTPUT表示输出，分别为观测信号。
2、设置元器件的仿真参数2.1设置电阻元器件的仿真参数。
在电路仿真原理图中，双击某一电阻，弹出该电阻属性对话框，在对话框Models栏中，双击Simulation属性，弹出仿真属性对话框，在Value文本栏中输入电阻的阻值。
关于Altium Designer10的一份实验报告
沈阳工业大学实验名称：CAD综合实验实验项目：桥式整流电路的瞬态分析专业班级: 通信工程1003班学号: ********* ****: *******: ***1. 实验名称桥式整流电路桥式整流电路的瞬态分析和PCB电路板制作2. 实验目的1.了解AD09的操作使用过程2.掌握绘制简单电路原理图的方法3.掌握绘制PCB电路板的方法3.实验内容桥式整流电路原理图编辑和进行电路的瞬态分析和制作PCB电路板4.实验步骤或程序电路的瞬态分析：1）使用AD09绘制原理图2）设置元件参数设置变压器参数：设置电压源和电流源参数：3）进行仿真参数设置，执行Design---->Simulate---->mixed sim,打开参数对话框，勾选“Transient Analysis”选项，执行时间为200ms，步长为100us；4）点击General Setup 选项，设置需要显示的参数为LB-KT1[i]和OUT,然后点击OK进行仿真。
仿真结果输出：PCB电路板的制作1）使用PCB模板创建PCB文件，单击PCB Board Wizard...根据向导设置好PCB板。
2）更新PCB板，在SCH原理图编辑环境下，打开SCHDOC文件，执行主菜单命令Design/Update PCB ...,进行打开完事后进行组件放置然后组件布局，手动布局，再进行自动布线得到更新后的PCB电路板：5. 出现的问题及解决方法在进行电路的瞬态分析时刚开始得到的图像和理论不一直，经分析后是因为电流源和电压源的参数没有设置正确，修改后再进行即得到相应的结果，还有在进行PCB电路板制作时，PCB板的大小没有规划好，使用了默认大小尺度，在现实中属于浪费材料表现。
6. 实验总结经过了一个学期对AD09的学习，在老师和同学的指教下学会了怎么使用这个软件，并且能使用该软件进行一些简单的电路分析和仿真还有PCB电路板的制作，在此特别感谢给予自己帮助的同学和老师，希望在日后的时间里能够更加熟练地使用AD09这个软件。
Altium Design实验报告
课程名称：电子系统设计实验项目：PCB设计基础（二）指导教师：张秀梅专业班级：10电子本姓名：孟宪娇学号： 201000802062 成绩：实验目的：1．掌握创建层次电路原理框图方法。
2. 掌握PCB设计初步。
3. 掌握PCB的覆铜和补泪滴，完成PCB的分层设计。
实验步骤：1.创建层次电路原理框图。
2.绘制电路原理图。
3.设计PCB。
4.给布完线的PCB覆铜和补泪滴，测量板子的长度和宽度。
实验过程：1.创建层次电路原理框图。
1）创建层次原理图文件（同电路原理图文件一样，扩展名.SchDoc）2）执行Place/Sheet Symbol命令或单击布线工具栏上的按钮。
3）放置十字光标上的方块电执行路，按TAB键，出现“方块电路属性设置”对话框，设置属性。
4）执行Place/Add Sheet Entry命令或单击布线工具栏上的按钮,放置端口符号，按TAB键，出现“方块电路端口属性设置”对话框，设置其属性。
5）将放置并修改属性的方块图用导线或总线连接即可。
2.绘制电路图1）创建PCB工程文件，添加原理图文件，保存在同一路径下。
2）绘制键盘电路，并进行电气规则检查，生成网络表格，原理图打印输出。
○1电气规则检查步骤: 单击【项目管理】|【项目管理选项】命令，弹出Options for PCB Project对话框，该对话框主要设置检查的项目和范围，设定电路检查连接的规则，其中包括以下内容：●Error Reporting标签：用于设置错误报告的类型。
用户可以设置所有可能出现的错误报告类型。
报告类型有Error、Warning、Fatal Error和No Report。
●Connection Matrix标签：用于设置电路的电气连接属性。
如果要设置当无源器件的管脚连接时系统产生警告信息，可以在矩阵右侧找到无源器件管脚(Passive Pin)这一行，然后再在矩阵上部找到未连接(Unconnected)这一列，改变由这个行和列决定的矩阵中的方框的颜色，即可改变电气连接检查后错误报告的类型。
altium designer训练小结和心得
altium designer训练小结和心得
Altium Designer 是一款功能强大的电子设计自动化软件，主要用于电路设计、PCB 布局布线和原理图绘制等。
通过这段时间的学习和训练，我对 Altium Designer 有了更深入的了解，并掌握了一些基本的操作技能。
在学习过程中，我首先学习了 Altium Designer 的基本操作界面和工具，包括原理图编辑器、PCB 编辑器、库管理器等。
通过实际操作和练习，我逐渐熟悉了这些工具的使用方法，并能够熟练地进行电路设计和 PCB 布局布线。
我学习了如何创建和管理项目，包括创建新项目、添加原理图和PCB 文件、设置项目选项等。
这对于组织和管理设计文件非常重要，可以提高设计效率和减少错误。
我还学习了如何绘制原理图和 PCB 布局，包括添加元件、连接线路、设置布线规则等。
在绘制原理图和 PCB 布局时，需要注意元件的布局和布线，以确保电路的性能和可靠性。
我学习了如何生成制造文件和导出设计文件，包括 Gerber 文件、BOM 表等。
这些文件对于制造和生产电路板非常重要，可以确保设计的准确性和一致性。
通过这段时间的学习和训练，我对 Altium Designer 有了更深入的了解，并掌握了一些基本的操作技能。
在未来的学习和工作中，我将继续深入学习和掌握 Altium Designer 的高级功能，以提高自己的电子设计能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Altium-Designer-软件使用练习-实验报告实验报告课程名称：电工电子工程训练 指导老师：熊素铭 成绩：__________________ 实验名称：Altium Designer 软件使用练习 实验类型：弱电 同组学生姓名：__________一、实验目的和要求（必填） 二、实验内容和原理（必填）三、主要仪器设备（必填） 四、操作方法和实验步骤五、实验数据记录和处理 六、实验结果与分析（必填）七、讨论、心得一、实验目的1.深入学习Altium Designer 软件的基本操作2.学习利用Altium Designer 软件绘制电路原理图3.学习利用Altium Designer 软件绘制印刷电路图4.设计直流稳压电源的电路原理图5.设计汽车转弯闪光指示灯电路原理图6.以汽车转弯闪光指示灯原理图设计相应PCB 图 二、实验内容和原理 专业：自动化（电气） 姓名：冷嘉昱1.在Altium Designer 软件上画出直流稳压电源电路原理图（见图1）。
①工作原理降压变压器T1的原边绕组接交流220V，副边绕组中间有抽头，为二组交流15V输出，D1和电容C1、C2组成桥式整流和电容滤波电路。
在电容器C1、C2两端有18V左右不稳定的直流电压，经三端集成稳压器稳压，在7812集成稳压器输出端有+12V的稳定直流电压输出，在7912集成稳压器输出端有-12V的稳定直流电压输出。
该电路可用作为集成运算放大器电路、OCL 功率放大电路的电源。
C3、C4用来防止电路自激振荡。
C5、C6用来改善负载瞬态响应，防止负载变化时，输出电压产生较大的变动。
D4、D5是发光二极管，用以防止当集成稳压器输入端短路时，因电容器C5、C6放电而损坏集成稳压器。
②元器件选择变压器T选用额定功率为20W、输出二组交流15V 的电源变压器。
D1采用桥堆整流二极管。
三端集成稳压器7812、7912采用S-7型封装，外加散热器。
C1、C2为2200μF/25V电解电容。
C3、C4可采用独石电容。
C5、C6采用100pF/15V电解电容。
D2、D3采用二极管1N4001。
D4、D5采用直径5mm 普通圆形发光二极管，可分别选用红色、绿色。
R1、R2选用1kΩ、1/8W 碳膜电阻。
图1 直流稳压电源电路原理图 实验名称：电工电子工程训练 姓名：冷嘉昱 学号：31401009262.在Altium Designer 软件上画出汽车转弯闪光指示灯电路原理图（见图2）①工作原理BG1、BG2组成无稳态电路，当电路通电后，无稳态电路开始工作，由于BG2不断导通与截止，从而使继电器J 不断吸合与释放，使指示灯电路接通和断开，灯发出一闪一闪的亮光。
K1合向左边时，汽车左边的指示灯发光；K2合向右边时，汽车右边的指示灯发光。
②元器件选择 装订P.2R1选用3.3kΩ碳膜电阻，R2选用7.5kΩ碳膜电阻，R3选用20kΩ电位器，R4选用4.7kΩ碳膜电阻，R5选用220Ω碳膜电阻，R6选用51Ω碳膜电阻，R7、R8选用15kΩ碳膜电阻；C1、C2选用47pF极性电容；BG1、BG2选用9012型三极管；J选用电磁继电器；LED1、LED2选用发光二极管；K1选用标准单刀双掷开关；BT1选用12V电源。
图2 汽车转弯闪光指示灯电路原理图3. 在Altium Designer 软件上设计并画出汽车转弯闪光指示灯电路PCB图（见图3）图3 汽车转弯闪光指示灯电路PCB 图实验名称：电工电子工程训练 姓名：冷嘉昱 学号：3140100926三、实验步骤1.在Altium Designer 软件上画出直流稳压电源电路原理图①Altium Designer 软件的启动 点击桌面图标，运行Altium Designer 软件；然后新建一个PCB Project ，更名为“直流稳压电源.PrjPCB”并保存。
②启动Altium Designer 电路原理图编辑器在工程项目名称上点击右键，选择Add New 装订P.3Schematic to Project，则在该项目中创建了一个新的空白原理图文件，同时打开了该原理图编辑环境。
将该原理图更名为“直流稳压电源.SchDoc”并保存。
③设置电路图图纸尺寸及版面在原理图编辑窗口中，双击图纸纸边或在Design 中选择Document Options可打开文档选项对话框，进行图纸尺寸、栅格等内容的设置。
④元件库载入和浏览打开Libraries面板，然后点击“Libraries”按钮完成元件库的载入。
通过Libraries面板浏览库中的元器件。
本实验中所用7912型三端集成稳压器并不存在于Miscellaneous Devices库中，因此需要在第⑤步后在Design中选择Make Schematic Library，新建一个SchLib文件，并在编辑界面中根据7812型三端集成稳压器改造出7912型三端集成稳压器。
⑤在图纸上放置所需元器件打开Libraries面板，在Miscellaneous Devices库中选定所需元器件后双击，按照图1在图纸中参考Grid 找到大概位置进行放置，并修改各个器件的标号及参数属性，注意每个器件的标号（Designator）唯一，完成器件布局。
⑥绘制导线在Place中选择Wire，根据图1完成原理图的连线。
⑦电路原理图的完善a.放置电源和地符号。
在Place中选择Power Ports，根据图1进行放置并修改相应参数；b.放置文字和标注。
在Place中选择Text String。
⑧编译原理图在Project中选择Compile。
错误将出现在Message 栏中。
2.在Altium Designer 软件上画出汽车转弯闪光指示灯电路原理图①Altium Designer 软件的启动点击桌面图标，运行Altium Designer 软件；然后新建一个PCB Project，更名为“汽车转向灯电路.PrjPCB”并保存。
②启动Altium Designer电路原理图编辑器在工程项目名称上点击右键，选择Add New Schematic to Project，则在该项目中创建了一个新的空白原理图文件，同时打开了该原理图编辑环境。
将该原理图更名为“汽车转向灯电路.SchDoc”并保存。
③设置电路图图纸尺寸及版面在原理图编辑窗口中，双击图纸纸边或在Design 中选择Document Options可打开文档选项对话框，进行图纸尺寸、栅格等内容的设置。
④元件库载入和浏览打开Libraries 面板，然后点击“Libraries”按钮完成元件库的载入。
通过Libraries 面板浏览库中的元器件。
本实验中所用9012型三极管并不存在于Miscellaneous Devices 库中，因此需要在第⑤步后在Design 中选择Make Schematic Library ，新建一个SchLib 文件，并在编辑界面中根据PNP Bipolar Transistor 改造出9012型三极管。
实验名称：电工电子工程训练 姓名：冷嘉昱 学号：3140100926⑤在图纸上放置所需元器件打开Libraries 面板，在Miscellaneous Devices 库中选定所需元器件后双击，按照图1在图纸中参考Grid 找到大概位置进行放置，并修改各个器件的标号及参数属性，注意每个器件的标号（Designator ）唯一，完成器件布局。
⑥绘制导线在Place 中选择Wire ，根据图1完成原理图的连线。
⑦电路原理图的完善a ．放置电源。
在Miscellaneous Devices 库中选定装订P.4Battery后双击，按照图1放置到相应位置，并修改标号为12V。
b．放置文字和标注。
在Place中双击Text String。
3. 在Altium Designer 软件上设计并画出汽车转弯闪光指示灯电路PCB图（此实验步骤前提是完成第2步实验所有步骤，即获得一个正确的“汽车转向灯电路.SchDoc”文件）①启动Altium Designer PCB图编辑器在工程项目名称上点击右键，选择Add New PCB to Project，则在该项目中创建了一个新的空白PCB图文件，同时打开了该PCB图编辑环境。
将该PCB图更名为“汽车转向灯电路.PcbDoc”并保存。
②生成网络文件并从原理图文件导入封装后的元器件在原理图界面中选择Design中的Netlist for Document，选择Protel，生成网络文件。
在Design中选择Import changes from汽车转向灯电路.SchDoc，弹出Import对话框，先点击Validate Changes进行验证，然后点击Execute Changes将封装后的元器件添加到PCB sheet中，元器件出现在Board右侧，将其整体移动至Board中间，删除暗红色Room。
③自建元件库由于上一步封装是默认从Miscellaneous Devices库中封装，器件外形与要求外形多有不同，因此需要自建PCBLib文件，对原有封装进行修改。
在Design中选择Make PCB Library，跳转至“汽车转向灯电路.PC BLib”界面。
具体修改方法如下：（修改前注意切换到Top Overlay层）R3所用电位器，在原有AXIAL-0.6碳膜电阻上进行修改。
修改Line外形，并增加一个Pad 0置于原有Pad 1、Pad 2之间。
修改后形状如图4。
重命名为AXIAL-0.6-1。
图4 AXIAL-0.6-1C1、C2所用极性电容，在原有POLAR0.8极性电容上进行修改。
修改Line外形。
修改后形状如图5。
重命名为POLAR0.8-1。
实验名称：电工电子工程训练姓名：冷嘉昱学号：3140100926图5 POLAR0.8-1BG1、BG2所用三极管，在原有SOT-23B三极管上进行修改。
修改Line外形。
注意三个Pad的位置。
修改后形状如图6。
重命名为SOT-23B-1。
图6 SOT-23B-1J所用电磁继电器，在原有MODULE4电磁继电器上进行修改。
修改Pad位置，并增加一个Pad。
修改后形状如图7。
重命名为MODULE4-1。
装订P.5图7 MODULE4-1K1所用单刀双掷开关，在原有TL36WW15050单刀双掷开关上进行修改，删除Pad M，修改Line外形。
修改后形状如图8。
重命名为TL36WW15050-1。
图8 TL36WW15050-1P.6 实验名称：电工电子工程训练姓名：冷嘉昱学号：3140100926④替换元器件回到PCB sheet界面，双击要修改的元器件，弹出Component对话框，在Footprint选项下选择Name，弹出Browse Libraries对话框，选择“汽车转向灯电装路.PCBLib”库，然后选择修改过的相应元器件。
