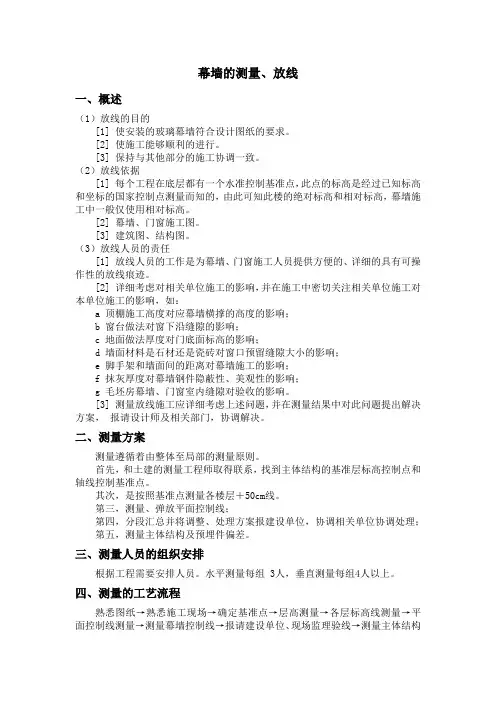

教你如何施工测量放线施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
施工员测量放线的重要步骤—一看就会一、施工测量前的准备工作1)总平面图如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2928272614.00教学楼已建未建总平面图3)基础平面图从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
(3)施工场地整理平整和清理施工场地,以便进行测设工作。
(4)制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
1N轴线控制桩23456教学楼P7EMD宿舍楼653460003000CB1424021370041009000Adcab图2建筑物的定位和放线(5)仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
2(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b两点,作出标志。
(2)在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m (因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm),定出c点,作出标志,再继续沿ab方向从c点起量取25.800m,定出d点,作出标志,cd线就是测设教学楼平面位置的建筑基线。
(3)分别在c、d两点安置经纬仪,瞄准a点,顺时针方向测设90,沿此视线方向量取距离l+0.240m,定出M、Q两点,作出标志,再继续量取15.000m,定出N、P两点,作出标志。
钢构施工—钢结构框架安装阶段的测量放线(你总会用到的)1、建立基准控制点根据施工现场条件,建筑物测量基准点有两种测设方法。
一种方法将测量基准点设在建筑物外部,俗称外控法,它适用于场地开阔的工地。
根据建筑物平面形状,在轴线延长线上设立控制点,控制点一般距建筑物(0.8~1.5)B建筑物高度)处。
每点引出两条交会的线,组成控制网,并设立半永久性控制桩。
建筑物垂直度的传递都从该控制桩引向高空。
另一种测设方法是将测量控制基准点设在建筑物内部,俗称内控法。
它适于现场狹小,无法在场外建立基准点的工地。
控制点的多少根据建筑物平面形状决定。
当从地面或底层把基准线引至高空楼面时,遇到楼板要留孔洞,最后修补该洞。
上述测设方可混合使用,但不论采用何种方法施测,还应作到以下几点(1)建立统一的测量仪器、钢尺。
为减少不必要的测量误差,从钢结构加工,土建基础放线、构件安装,应该使用统一型号、经过统一校核的钢尺校核时,使用标准弹簧秤、钢尺读数可精确到0.lmm标准读数=实际读数+温度校正值+钢尺修正值(2)建立复测制度。
各基准控制点、轴线、标高等都要进行两次以上的复测,以误差最小为准。
要求控制网的测距相对中误差小于1/25000,测角中误差小于2'。
(3)各控制桩要有防止碰损保护措施,设立控制网,提高测量精度。
基准点处预埋100mm×100mm钢板,用钢针刻划卜字线定点,线宽0.2mm,并在交点上打洋冲眼,钢板以外的混凝土面上放出十字延长线2、平面轴线控制点的竖向传递地下部分:一般高层、超高层钢结构工程中,均有地下部分2~6层左右,对地下部分可采用外控法,建立十字型或井字型控制点,组成一个平面控制格网,并测设出行列中轴线,其相邻柱中心间距的测定,允许误差为1mm第一根钢柱至第n根钢柱间距的测量允许误差为1mm√n-1.地上部分:控制点的竖向传递采用内控法,投递仪器采用全站仪或天顶准直仪。
在控制点架设仪器精密对中调平。
图文详解“五步放线施工法”,一步步教你如何放线!装修单位进场后,项目部根据与土建单位移交的轴线、控制线以及标高线,结合各层建筑总平面图以及施工现场的实际情况以及不同的施工时间节点,分五个步骤进行测量、放线叫做五步放线法。
根据五步放线界定的尺寸进行施工的方法又叫做五步放线施工法。
五步放线的目的是什么?1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合;2、通过对图纸与现场的核定,确认是否存在施工障碍,并记录在总平面图上。
以便深化图纸,为后续工作打好基础;3、根据实际数据调整平面图后,进一步调整和确认轴线、控制线以及标高线。
↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线(轴线、控制线以及标高线);2、在地面、顶面以中轴线为基点,向拟完成工作面延伸一米,平行放制完成面控制线;3、根据图纸标注尺寸,以完成面控制线为基准放制各墙面完成线;4、根据图纸标注尺寸,以1米水平线为基准放制顶面完成线;5、以顶面完成线为基准,向上延伸250mm放制机电控制标高线;6、根据图纸标注尺寸,以1米水平线为基准,放制地面±0.00水平线。
可根据工作面采用多种放线方式:流水放线法和分组放线法。
说明:此阶段是放线最佳时期,这时空调、给排水、暖通、强弱电单位均未进场施工,土建二次结构又进入尾声,工地障碍物少,有利于经纬仪器、水准仪放线施工(减少以施工单位进场后材料堆放影响放线增加协调难度)。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。
复核主控制线1、根据土建图纸平移出来的主控线,现场确定主控线。
2、以主控线复核总包轴线(检查总包轴线是否与理论轴线有误差),如有误差,测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米,弹墙面控制线。
第二步放线1、根据图纸,以轴向控制线为基准,放制各区域厨、卫墙面四周瓦工粉刷完成面线;2、根据图纸,以轴向控制线为基准,放制各区域油工粉刷完成面线;3、根据图纸,以轴向控制线为基准,放制各区域木硬包、软包完成面线;4、根据图纸,以轴向控制线为基准,放制各区域木饰面完成面线。
建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、状、标高是否一致;室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层观测:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复可适当调整进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混浇筑完成后同时引测A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mm A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
施工放线全过程土建房屋工程施工放线方法该帖被浏览了136次| 回复了7次土建/房屋工程施工放线是从建筑物定位开始的,一直到主体工程封顶都离不开施工放线。
大致分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位,是房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线,建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员,就是施工员放线。
注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线,基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
我有20多年的施工经验,由于时间关系说的不是很细(放线有很多技巧),希望对你有所帮助。
施工放线有多种方法,条件允许的场地只要钉多一次龙门桩就可以搞定,一般龙门桩主要用于基础施工放线,基础完工后再把轴线及水平引测到基础上部四大角的侧面,用墨线弹出垂直、水平线做出三角标记,在引之前需用基准点校验龙门桩是否准确,这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线,用钢尺量测标高,这样就可以到主体封顶。
分部分项工程施工测量放线1、±0.00以下施工测量(1)轴线控制桩的布设以及校测在建筑物基础施工过程中,以外控点为基准对厂区控制桩每半月复测一次,以防桩位位移,而影响到正常施工及工程施测的精度。
(2)轴线投测方法1)首先依据场区平面轴线控制桩和基础平面图,测放出基槽开挖上口线及下口线,并用白石灰撒出。
用水准仪控制基底标高。
2)待垫层打好后,根据基坑边上的轴线控制桩,将J2经纬仪架设在控制桩位上,经对中、整平后、后视同一方向桩(轴线标志),将所需的轴线投测到施工的平面层上,在同一层上投测的纵、横轴线不得少于2条,以此作角度、距离的校核;并用全站仪检核轴线网的绝对位置,校核无误后,方可在该平面上放出基础的其它相应的设计轴线及细部线。
以此来控制基础底板的施工。
3)基础底板浇筑完毕,以上述办法复测并弹出地下车库及住宅楼墙线位,指导地下部分墙体施工,用水准仪控制墙体标高。
以此类推,到地下车库顶板及住宅楼零层顶板施工完成。
在各楼层的轴线投测过程中,上下层的轴线竖向垂直偏移不得超过4mm。
在电梯井位附近设置纵、横控制轴线各一条,确保电梯井平面位置的正确性。
施工放样技术要求如下表:国家标准内控标准4外廓主轴线长60m<L≤90m ±15mm ±12mm L>90m ±20mm ±18mm5 细部轴线±2mm ±2mm6 墙、梁边线±3mm ±2mm7 门窗洞口线±3mm ±2mm2、士0.00以上主楼的平面控制测量士0.00以上主楼的平面控制测量采用内控法。
在建筑物士0.00测设轴线控制点上架设激光垂准仪,向上传递轴线平面位置。
主楼零层板施工完后应将控制轴线引测至建筑物内。
根据各栋楼施工过程中流水段的划分,在各建筑物内做内控点(每一流水段至少2-3个内控基准点),埋设在首层相应偏离轴线l-1.5米的位置。
1测量工作原则
审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。
实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。
2测量工具
A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用
A2:建立测量仪器台账统一管理,定期维护与保养
B3:结构测量做法
A3:现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示
A4:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测
A5:临时测量控制点采用木桩制作,桩截面不小于50*50mm,木桩顶部平整;木桩周边浇筑混凝土避免扰动
A6:场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实
A7: 建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整
A8: 进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点
A9:施工单位在完成建筑定位、轴线引测后报监理公司复核
A10:基础施工轴线引测采用龙门桩
A11:主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个
A12:所有主控线、轴线交叉位置必须采用红油漆做好标识
A13:楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线
A14: 结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测
A15:模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线
A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高)
A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mm
A18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mm
A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位
A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位
B4:砌筑测量放线做法
A21: ①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;②砌筑端头无剪力墙,采用竖皮数杆;③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识
A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高
A23:管道井、烟道也须设置双控线。
成品烟道和水电预留孔,在结构施工阶段,放线定位
A24:将建筑控制线翻到砌体墙上,利用建筑1m线对水电预埋进行精确定位
B5:抹灰测量放线做法
A25:抹灰利用结构控制线、砌筑控制线进行灰饼定点,并将地面控制线弹到墙上
A26:门洞侧面、顶面利用砌筑门洞中线,采用扫平仪进行灰饼定点
A27: 烟道、水电管井也须采用激光贴饼。
保证现场与设计尺寸一致
A28:门窗洞口二次收口弹控制线150mm,门窗侧面和顶面按A26进行灰饼定点
A29:抹灰完成后在墙面弹出建筑1m线
A31:结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量,并将测量记录报项目部、品质管理中心(资料由监理工程师统一收集)
--------------------------------------------------------------------------------------。
