高炉鼓风脱湿教学文案

高炉休风、送风及煤气处理安全技术规程模版第一章总则第一条为了规范高炉休风、送风及煤气处理作业，确保生产安全，提高工作效率，制定本规程。

第二条高炉休风、送风及煤气处理应严格按照相关法律法规和安全生产规章制度进行，确保作业安全、无事故发生。

第三条高炉休风、送风及煤气处理作业应由经过培训合格的操作人员进行，且必须遵守操作规程，确保作业操作正确、无误。

第四条工作人员在执行高炉休风、送风及煤气处理作业时应严守纪律，服从指挥，切勿违章操作，做到作业过程安全、顺利。

第五条进入高炉休风、送风及煤气处理区域，应戴好安全帽、穿戴好防护装备，确保人身安全。

第二章休风作业第六条休风作业前，应对高炉煤气处理设备进行检查，确保设备完好、无故障。

第七条休风作业需要提前制定计划，并按照计划执行。

计划应包括休风时间、休风时的操作流程和注意事项等内容。

第八条休风作业前，应关闭严格关闭与高炉煤气处理相关的设备，并做好相应的标识和隔离处理，确保操作安全、有效。

第九条休风作业过程中，应对高炉休风引起的产生的煤气进行处理，确保煤气不泄漏，不造成其他安全问题。

处理方式可以包括收集、处理、燃烧等方法。

第十条休风作业结束后，应进行详细的检查，确保设备无残留物、无漏气现象，恢复正常使用前应进行试验操作。

第三章送风作业第十一条送风作业前，应对高炉煤气处理设备进行检查，确保设备完好、无故障。

第十二条送风作业需要提前制定计划，并按照计划执行。

计划应包括送风时间、送风时的操作流程和注意事项等内容。

第十三条送风作业过程中应确保风口通畅，煤气顺畅流出，送风稳定，确保送风的效果。

第十四条送风作业结束后，应进行详细的检查，确保设备无残留物、无漏气现象，恢复正常使用前应进行试验操作。

第四章煤气处理作业第十五条煤气处理作业前，应对煤气处理设备进行检查，确保设备完好、无故障。

第十六条煤气处理作业需要提前制定计划，并按照计划执行。

计划应包括处理时间、处理时的操作流程和注意事项等内容。

高炉鼓风脱湿系统流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高炉鼓风脱湿系统流程。

1. 预冷塔：鼓风机将环境空气吸入预冷塔，通过与填料接触而预冷。

一、前言钢铁工业是国民经济的基础工业，钢铁产品在各类原材料中用途最广泛。

当今世界的文化和经济的发展与钢铁生产有着非常密切的关系，它对国家工业化和国防现代化具有举足轻重的作用。

20世纪90年代以来，我国炼铁工业取得了巨大的成绩，生产指导思想也逐步由过去的重产量、抓速度，转变为重质量、抓品种、节能降耗、提高经济效益。

而鼓风脱湿技术的应用，就可以在一定程度上提高高炉运行的经济性和稳定性。

二、鼓风脱湿2.1鼓风湿度对高炉冶炼的影响高炉冶炼过程中，高炉鼓风是不可或缺的一个重要环节，而进入高炉的鼓风中总是含有一定的水分，其中的含湿量是与当地气候密切相关的，并且随着季节的变化是不断波动的。

当空气通过鼓风机送向高炉时，也同样将水蒸气送入高炉，所含的水分在高炉风口前发生化学反应而吸热（H2O=H2+0.5O2-2580*4.1868 kg/m3水），对炉缸燃料燃烧产生影响，主要表现在以下几方面：（1）燃料中1千克碳消耗的风量略有减少，形成的煤气量也略有减少；（2）燃烧1千克碳形成的煤气中CO、H2的浓度增加，N2浓度降低；（3）燃烧达到的理论燃烧温度降低；（4）风口前的燃烧带有所扩大，会使炉缸中心延伸。

同时，由于鼓风湿度是不断变化的，会引起风口前火焰温度的波动，也会对炉况顺行产生影响。

因此，为了消除上述的不利影响，在冶炼过程中就必须进行热风补偿，这样必然会增加能源消耗。

当鼓风中含水1g/m3，其分解热由热风热量补偿时，根据热平衡可得：1*0.335*t补=2580*22.4/1800得t补=9℃即在1m3风中含水1g时，为补偿其分解热，应提高风温9℃。

但是考虑到水蒸汽分解出的H2，在高炉内上升过程中又进行还原变成水，又放出相当于3℃风温的热量，故当风中含水1g/m3时以相当于6℃风温的热量来进行补偿。

2.2鼓风脱湿对高炉冶炼的影响。

对鼓风进行脱湿处理后，空气含湿量相对稳定（如图1所示），不必在进行不必要的风温补偿，在其它冶炼条件不变的情况下，也就相当于提高了干风风温。

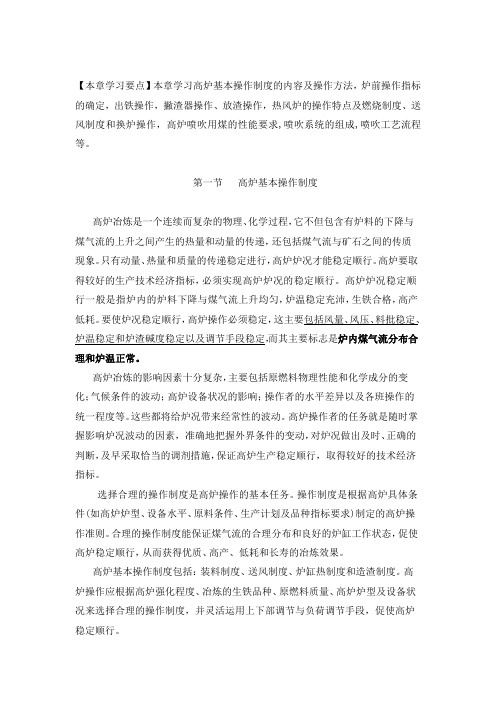

【本章学习要点】本章学习高炉基本操作制度的内容及操作方法，炉前操作指标的确定，出铁操作，撇渣器操作、放渣操作，热风炉的操作特点及燃烧制度、送风制度和换炉操作，高炉喷吹用煤的性能要求,喷吹系统的组成,喷吹工艺流程等。

第一节高炉基本操作制度高炉冶炼是一个连续而复杂的物理、化学过程，它不但包含有炉料的下降与煤气流的上升之间产生的热量和动量的传递，还包括煤气流与矿石之间的传质现象。

只有动量、热量和质量的传递稳定进行，高炉炉况才能稳定顺行。

高炉要取得较好的生产技术经济指标，必须实现高炉炉况的稳定顺行。

高炉炉况稳定顺行一般是指炉内的炉料下降与煤气流上升均匀，炉温稳定充沛，生铁合格，高产低耗。

要使炉况稳定顺行，高炉操作必须稳定，这主要包括风量、风压、料批稳定、炉温稳定和炉渣碱度稳定以及调节手段稳定，而其主要标志是炉内煤气流分布合理和炉温正常。

高炉冶炼的影响因素十分复杂，主要包括原燃料物理性能和化学成分的变化；气候条件的波动；高炉设备状况的影响；操作者的水平差异以及各班操作的统一程度等。

这些都将给炉况带来经常性的波动。

高炉操作者的任务就是随时掌握影响炉况波动的因素，准确地把握外界条件的变动，对炉况做出及时、正确的判断，及早采取恰当的调剂措施，保证高炉生产稳定顺行，取得较好的技术经济指标。

选择合理的操作制度是高炉操作的基本任务。

操作制度是根据高炉具体条件(如高炉炉型、设备水平、原料条件、生产计划及品种指标要求)制定的高炉操作准则。

合理的操作制度能保证煤气流的合理分布和良好的炉缸工作状态，促使高炉稳定顺行，从而获得优质、高产、低耗和长寿的冶炼效果。

高炉基本操作制度包括：装料制度、送风制度、炉缸热制度和造渣制度。

高炉操作应根据高炉强化程度、冶炼的生铁品种、原燃料质量、高炉炉型及设备状况来选择合理的操作制度，并灵活运用上下部调节与负荷调节手段，促使高炉稳定顺行。

一．炉缸热制度炉缸热制度是指高炉炉缸所应具有的温度和热量水平。

高炉鼓风机前脱湿技术随着高炉冶炼技术的发展以及高炉喷煤量的提高，脱湿鼓风是高炉节能的重要措施。

鼓风脱湿就脱湿装置在鼓风机前后位置的不同分为机前脱湿和机后脱湿，目前机前脱湿得到较多实际应用。

这种技术的特点：1、脱湿方式高炉机前脱湿鼓风分为冷冻式脱湿、吸附式脱湿、化学脱湿等。

冷冻式脱湿流程简单，运行维护方便，其冷冻机组耗电量可以从鼓风机入口风温降低导致的鼓风机耗电量减少中得到补偿，但鼓风残含湿量只能达到相应压力和温度下的饱和含湿量。

吸附脱湿可以将空气的湿度脱得很低，但这种方法由于吸附剂要消耗热量，而且吸附过程会使湿空气的潜热变成显热，使鼓风机的入口温度升高，导致鼓风机能耗增加。

化学脱湿效果好，经脱湿后鼓风残余湿度含量在2-5g/m3,远低于相应压力和温度下饱和含湿量。

但化学脱湿系统复杂，能耗较大。

由于高炉鼓风一般对绝对含湿量敏感性不高，而关键是要求其稳定。

因此，采用冷冻脱湿方式是合适的。

2、制冷方式制冷方式分为电制冷和溴化锂制冷两种。

电制冷冷水机组，制冷能力大，调节性能好，技术成熟、工作可靠、维护管理方便；但耗电量大。

溴化锂制冷利用蒸汽热能制冷，其耗电量低，无运动部件，振动噪音小，适合有较多蒸汽富余的钢厂采用。

缺点是维护费用高，工作稳定性差。

两种方式都可以采用。

但更侧重于电制冷方式3、装置脱湿装置一般采用高炉轴流式鼓风机。

机前冷冻脱湿的意义是：可以使高炉高炉焦比保证在成绩最好的水平，可以提高入炉干风温度和增加鼓风量，一般鼓风量增加15%,使高炉在较高温度下提高产量。

机前冷冻脱湿技术在国内多座高炉采用，技术成熟，特别是在气温较高、湿度较大的地区采用，其产生的效果更为明显。

钢铁企业高炉的鼓风脱湿技术探析目前，有许多炼铁企业对气象因素给高炉炼铁带来的影响已有所认识，他们根据气温、下雨等气象情况及时调整高炉炼铁配料、焦比、喷煤、风量等工艺参数，使高炉稳定顺产，如不及时调整就会导致焦比偏高、高炉的炉况波动甚至失常。

因此，采用高炉鼓风除湿技术，使鼓风空气状态全年恒定，四季如冬，从而避免气象变化对高炉炼铁的影响，使高炉炉况稳定、高产顺产并产生节能降焦等较大经济效益而被越来越多的炼铁企业认识和采用。

经过鼓风机和热风炉进入高炉的热风，其水分含量和温度对炼铁焦比有直接影响，实践已证明水分越低，风温越高，焦比越低。

经过冷凝除湿后的空气密度提高还能降低鼓风机的动力消耗，可谓一举多得。

有的钢铁企业采用加湿来稳定炉况，虽然炉况得到稳定，但是造成焦炭和煤粉的大量浪费，应予以避免。

高炉除湿改造可以提高高炉鼓风的送风温度，稳定高炉运行炉况，降低高炉的能耗以及降低炼铁焦比，提高喷煤比，从而降低能源消耗成本。

阳春新钢铁位于广东阳春市靠近沿海，常年湿度较大。

利用高炉鼓风脱湿技术能够解决高炉鼓风温度、湿度变化的问题，从而增加炼铁生产能力，提高企业效益。

1 高炉鼓风脱湿对炼铁的提高1.1 降低综合焦比降低综合焦比反映在两个方面：一方面，高炉鼓风中的水分除湿后通过加热炉燃烧同样多的燃料，可提高热风温度，含湿量每降低1g/m3，焦比降低0.3kg/t；另一方面，高炉内的化学反应热的节能，含湿量每降低1g/m3，理论燃烧温度降低7.6℃（首钢经验值），焦比降低1kg/t，合计可降低综合焦比1.3kg/t。

根据我公司项目实例，保守取含湿量每降低1g/m3，焦比降低0.8kg/t。

1.2 提高喷煤煤比、置换焦比，从而降低能源成本鼓风湿分对喷煤的影响也是很明显的。

因为湿分造成风口燃烧温度降低，直接影响煤粉的燃烧，从而限制了喷煤量的提高。

仅从保持理论燃烧温度不变的因素考虑，湿分每降低1g/m3，煤比要增加1.5～2.23kg/t，可置换焦比1.2～1.8kg/t。

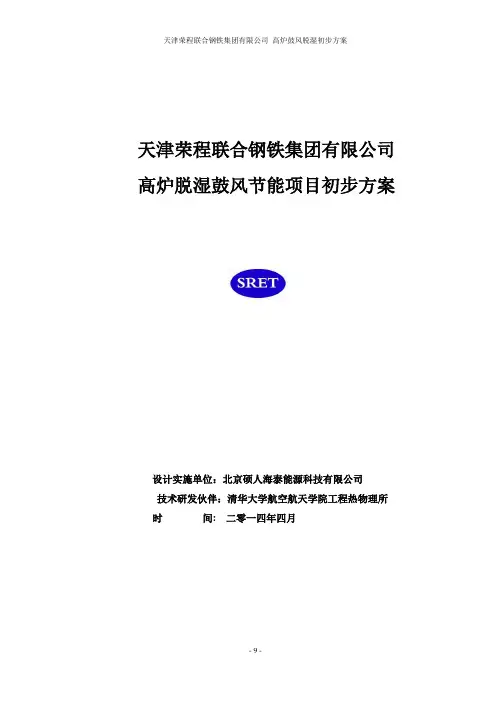

天津荣程联合钢铁集团有限公司高炉脱湿鼓风节能项目初步方案设计实施单位：北京硕人海泰能源科技有限公司技术研发伙伴：清华大学航空航天学院工程热物理所时间: 二零一四年四月保密声明本文件所述的资料为商业机密，在法律上于任何时候皆可拒绝公开。

它的泄露将为提供同类服务的竞争者或其它公司带来利益。

本文件内所包含的知识产权与节能技术、商业模式及其思想、概念和方法，除供天津荣程联合钢铁集团有限公司内部使用之外，不可使用或向外发布本文件内所述的任何资料。

在未得到北京硕人海泰能源科技有限公司的书面同意之前，不可将本文件作任何方式的复制和传播。

北京硕人海泰能源科技有限公司目录1.项目概述及节能原理 ................................................................................................... - 4 -1.1项目概述................................................................................................................... - 4 -1.2节能原理................................................................................................................... - 5 -1.2.1鼓风湿分对高炉冶炼的影响........................................................................ - 5 -1.2.2节焦原理........................................................................................................ - 5 -1.2.3增煤原理........................................................................................................ - 6 -1.2.4顺行增产........................................................................................................ - 6 -2.天津荣钢高炉鼓风除湿方案.............................................................................................. - 6 -2.1制冷........................................................................................................................... - 7 -2.1.1制冷方式........................................................................................................ - 7 -2.1.2制冷设计........................................................................................................ - 8 -2.1.3 除湿系统及配套方式................................................................................... - 9 -2.2除湿机组................................................................................................................... - 9 -2.2.1位置................................................................................................................ - 9 -2.2.2除湿机组设计参数........................................................................................ - 9 -3.外部条件（预估）.............................................................................................................. - 9 -3.1蒸汽需求................................................................................................................... - 9 -3.2电气需求................................................................................................................. - 10 -3.3冷却水需求............................................................................................................. - 10 -4.经济效益估算.................................................................................................................... - 10 -4.1计算依据................................................................................................................. - 10 -4.2 效益预测................................................................................................................ - 11 -5.项目建设及项目投资回收期............................................................................................ - 11 -5.1项目建设周期......................................................................................................... - 11 -5.2设备......................................................................................................................... - 12 -5.3项目投资及静态回收期......................................................................................... - 13 -6.小结.................................................................................................................................... - 14 -附件1北京硕人海泰能源科技有限公司简介................................................................... - 15 -附件2 公司业绩表.............................................................................................................. - 15 -1.项目概述及节能原理1.1项目概述天津荣程联合钢铁集团有限公司（简称荣钢）是以钢铁为主业，兼营物流贸易、资源开发等为一体的大型联合企业。

高炉鼓风机的脱湿技术作者：杨杰来源：《中国科技博览》2013年第33期摘要本文介绍了适合采用脱湿鼓风的高炉生产条件以及脱湿方法的选择和节焦增产的效果。

关键词高炉鼓风脱湿节焦中图分类号：TF541 前言在高炉炼铁技术的发展史上，鼓风中的水分需要脱除还是保留这一问题，经历了理论上的分析讨论和实践上的的螺旋式进展。

2 鼓风湿度对高炉冶炼的影响2.1 对炉缸燃料燃烧的影响在风口前燃烧带内，鼓风带入高炉内的湿分（水蒸气）与燃料中的C发生H2O+C=CO+H2反应，生成还原性气体。

同时，H2O的分解也吸收热量（13440kJ/kg水），造成风口燃烧带发生如下变化：（1）燃料中1kg的碳消耗的风量略有减少，燃烧形成的煤气量也略有减少；（2）燃烧1kg的碳形成的煤气中，CO、H2的浓度提高， N2的浓度降低；（3）燃烧达到的理论燃烧温度降低，在湿分较低时，每1%的湿分可降低风口前理论燃烧温度45℃左右，湿分高（如叶渚沛建议的10%）时，每1%的湿分可降低理论燃烧温度35℃左右；（4）风口前燃烧带有所扩大，这是因为水蒸气的分解吸热降低了燃烧温度，使碳的燃烧速度变慢，同时H2和H2O的扩散能力较CO和CO2强，按煤气中CO2和H2O含量1%～2%作为燃烧带边界，燃烧带会向炉缸中心延伸。

2.2 对高炉内还原的影响风口前燃料燃烧生成的煤气中，还原性气体的数量和浓度提高，使矿石中氧化铁的还原过程加快，高炉内直接还原度降低，有利于燃料比的降低。

但是，对难还原的元素来说，并不能得到很好的效果。

例如，高炉炼锰铁时，由于锰的高价氧化物很容易还原成MnO，而MnO基本上不能被气体还原剂还原，必须用碳才能直接将其还原成金属Mn，因此煤气中CO、H2的量和浓度对MnO的还原并没有什么影响。

MnO还原成Mn时需要吸收大量的热，需要有足够的热量来保证，因此在冶炼锰铁时，对于锰的还原、提高锰的回收效率以及降低单位锰铁燃料的消耗来说，炉缸内的高温较煤气中CO、H2的量和浓度重要得多。
