时序逻辑设计原理

同步和异步时序逻辑电路的原理
同步时序逻辑电路和异步时序逻辑电路是数字电路中常见的两种
设计方式。

同步时序逻辑电路的设计原理是基于时钟信号，即在设计电路中
需要引入一个时钟信号作为同步时序电路的控制信号。

同步电路中各
个逻辑门的输入信号只能在时钟上升沿之前稳定，而在时钟上升沿后，所有逻辑门输出信号也都会变成稳定的。

同步电路的时钟控制能够确
保电路的正确性，并且在同步时序电路中，设计师只需要考虑时序问题，简化了设计流程。

异步时序逻辑电路则没有时钟信号控制。

其设计原理是基于信号
的时序间隔，该电路中每一个逻辑门的输入信号在数学“连续性”的
要求下改变其状态，没有同步电路中严格的时钟同步。

异步电路跨越
时序间隔的时间存在一定的延迟，需要设计者考虑信号传播的速度和
稳定性等问题，所以相对来说设计复杂度较高。

综上所述，同步时序逻辑电路和异步时序逻辑电路分别适用于不
同的应用场景，设计时需要根据具体情况进行选择。

一、实验目的1. 掌握时序逻辑电路的基本原理和设计方法。

2. 熟悉常用时序逻辑电路器件的结构和功能。

3. 培养实际操作能力，提高电路设计水平。

二、实验原理时序逻辑电路是指输出不仅与当前输入有关，还与过去输入有关，即电路的输出状态具有记忆功能的电路。

本实验主要涉及同步计数器和寄存器的设计与测试。

三、实验设备1. 数字电子实验箱2. 示波器3. 信号发生器4. 74LS163、74LS00、74LS20等集成器件四、实验内容1. 设计一个4位同步计数器，实现二进制加法计数功能。

2. 设计一个8位同步寄存器，实现数据的暂存和传送功能。

五、实验步骤1. 4位同步计数器设计（1）根据计数器功能要求，列出状态转换表。

（2）根据状态转换表，画出状态转换图。

（3）根据状态转换图，画出电路图。

（4）将电路图连接到实验箱上，并进行调试。

（5）观察计数器输出，验证计数功能是否正确。

2. 8位同步寄存器设计（1）根据寄存器功能要求，列出数据输入、保持、清除和输出控制信号的真值表。

（2）根据真值表，画出电路图。

（3）将电路图连接到实验箱上，并进行调试。

（4）观察寄存器输出，验证寄存功能是否正确。

六、实验结果与分析1. 4位同步计数器实验结果经过调试，4位同步计数器能够实现二进制加法计数功能。

观察计数器输出，验证计数功能正确。

2. 8位同步寄存器实验结果经过调试，8位同步寄存器能够实现数据的暂存和传送功能。

观察寄存器输出，验证寄存功能正确。

七、实验总结本次实验，我们通过设计4位同步计数器和8位同步寄存器，掌握了时序逻辑电路的基本原理和设计方法。

在实际操作过程中，我们提高了电路设计水平，培养了实际操作能力。

八、实验心得1. 在设计时序逻辑电路时，要充分理解电路功能要求，合理选择器件，确保电路能够实现预期功能。

2. 在调试过程中，要仔细观察电路输出，发现问题及时解决。

3. 通过本次实验，我们对时序逻辑电路有了更深入的了解，为今后学习和实践打下了基础。

时序逻辑电路时序逻辑电路是一种在电子数字电路领域中应用广泛的重要概念，它主要用于解决电路中的时序问题，如时钟同步问题、时序逻辑分析等。

本文将详细介绍时序逻辑电路的基础概念、工作原理以及应用。

一、时序逻辑电路的基础概念1、时序逻辑和组合逻辑的区别组合逻辑电路是一类基于组合逻辑门的电路，其输出仅取决于输入信号的当前状态，不受先前的输入状态所影响。

而时序逻辑电路的输出则受到先前输入信号状态的影响。

2、时序逻辑电路的组成时序逻辑电路通常由时钟、触发器、寄存器等组成。

时钟信号被用于同步电路中的各个部分，触发器将输入信号存储在内部状态中，并在时钟信号的作用下用来更新输出状态。

寄存器则是一种特殊类型的触发器，它能够存储多个位的数据。

3、时序逻辑电路的分类根据时序逻辑电路的时序模型，可将其分为同步和异步电路。

同步电路按照时钟信号的周期性工作，这意味着电路通过提供时钟信号来同步所有操作，而操作仅在时钟上升沿或下降沿时才能发生。

异步电路不同，它不依赖时钟信号或时钟信号的上升和下降沿，所以在一次操作完成之前，下一次操作可能已经开始了。

二、时序逻辑电路的工作原理时序逻辑电路的主要工作原理基于触发器的行为和时钟电路的同步机制。

在时序逻辑电路中使用了一些触发器来存储电路状态，待时钟信号到达时更新输出。

时钟信号提供了同步的机制，确保电路中所有部分在时钟信号到达时同时工作。

触发器的基本工作原理是将输入信号存储到内部状态中，并在时钟信号的作用下，用来更新输出状态。

时钟信号的边沿触发触发器，即在上升沿或下降沿时触发触发器状态的更新。

这意味着在更新之前，电路的状态保持不变。

三、时序逻辑电路的应用1、时序电路在计算机系统中的应用时序逻辑电路在计算机系统中有着广泛的应用。

例如，计算机中的时钟信号可用来同步处理器、主存储器和其他外设间的工作。

此外，电路中的寄存器和触发器也被用于存储和更新信息，这些信息可以是计算机程序中的指令、运算结果或其他数据。

时序逻辑电路的输出,与电路的原状态-回复时序逻辑电路的输出与电路的原状态息息相关，它们之间的关系是通过时钟信号来实现的。

时序逻辑电路是一种具有状态的电路，它会根据输入信号和当前的状态产生不同的输出信号。

其输出与电路的原状态有着密切的联系，下面我将一步一步回答这个问题，详细阐述时序逻辑电路的输出与电路的原状态之间的关系。

首先，让我们来了解一下时序逻辑电路的基本原理。

时序逻辑电路由触发器（flip-flop）和组合逻辑电路（combinational logic）两部分组成。

触发器用于存储电路的状态，而组合逻辑电路则用于实现输入信号对于状态的转换。

时序逻辑电路的最重要的特点就是其输出不仅与当前的输入信号有关，还与之前的输入信号和状态有关。

时序逻辑电路的输出由两个主要因素决定：输入信号和电路的当前状态。

输入信号就是电路的外部输入，它们会触发电路的状态变化。

电路的当前状态则由之前的输入信号和状态经过逻辑运算得到。

我们可以利用触发器来存储电路的状态，通常使用D触发器和JK触发器。

这些触发器有时也被称为时序存储器，因为它们能够存储电路的状态，并且在时钟信号到来时根据输入信号和当前状态产生输出。

时序逻辑电路的输出在时钟信号的控制下发生变化。

时钟信号是一个周期性的信号，它的高电平和低电平分别代表了一个时钟周期的开始和结束。

在每个时钟周期的上升沿或下降沿，电路会根据当前的状态和输入信号产生新的输出。

时钟信号的频率决定了电路的工作速度，它通常以赫兹（Hz）为单位表示。

时序逻辑电路的输出也可以被称为时钟输出，它在时钟周期的每个时间点都会有一个确定的值。

时序逻辑电路的输出是通过组合逻辑电路计算得到的。

组合逻辑电路是由逻辑门和逻辑门之间的连线组成的，它们根据输入信号和电路的当前状态计算出输出信号。

逻辑门实现了逻辑运算，例如与门、或门、非门等，它们能够实现逻辑与、逻辑或、逻辑非等运算。

组合逻辑电路的输出会被反馈到触发器中，以更新电路的状态。

数字电路时序设计时序设计是数字电路设计中的重要部分，它负责处理和控制电路中的时序信号。

时序设计不仅涉及到时钟信号的产生和传播，还包括时序逻辑电路的设计和时序约束的建立。

本文将介绍数字电路时序设计的基本原理和常用技术手段。

一、时序设计的基本原理时序设计是指在数字电路中，通过合理地控制信号的时间顺序和时机，实现对电路的各种操作和功能的精确控制。

其基本原理包括以下几点：1. 时钟信号的产生和传播：时钟信号是数字电路中重要的时序信号，它的产生和传播需要考虑到时钟频率、时钟相位、时钟的稳定性等因素。

时钟信号的产生可以通过晶体振荡器、计数器等电路来实现；时钟信号的传播则需要通过时钟树网络和时钟分配策略来保证时钟信号的稳定性和准确性。

2. 时序逻辑电路的设计：时序逻辑电路是指在数字电路中，根据时钟信号的触发沿或边沿来控制电路中的状态变化和信号传输的电路。

时序逻辑电路的设计需要考虑到寄存器、计数器、状态机等电路的选择和配置，以及触发器的使用和时序逻辑的优化等方面。

3. 时序约束的建立：时序约束是指在时序设计中，对时钟信号的频率、占空比、时钟关系等要求进行具体规定和约束。

时序约束的建立需要根据实际应用需求和电路特性来确定，以确保电路的时序性能符合设计要求，例如保证数据的正确性、减少功耗等。

二、常用的时序设计技术手段1. 同步时序设计：同步时序设计是指通过时钟信号来同步电路的工作，即电路中的状态变化和信号传输仅在时钟边沿或触发沿上发生。

同步时序设计具有时钟稳定性好、抖动较小、电路布局布线灵活等优点，适用于大多数数字电路设计。

2. 异步时序设计：异步时序设计是指电路中的状态变化和信号传输在时钟信号之外的其他条件下发生，不依赖于时钟信号的同步控制。

异步时序设计适用于对响应时间要求较高或者对功耗控制较为重要的应用场景，但也存在着电路复杂、设计布线难度大、状态和信号的稳定性难以保证等缺点。

3. 管脚映射和物理布局：在时序设计中，管脚映射和物理布局是影响时序性能的重要因素。

时序逻辑电路的设计与时序分析方法时序逻辑电路是数字电路中的一种重要类型，用于处理按时间顺序发生的事件。

它在各种电子设备中被广泛应用，例如计算机、通信设备等。

本文将介绍时序逻辑电路的设计原理和常用的时序分析方法。

一、时序逻辑电路的设计原理时序逻辑电路是根据输入信号的状态和时钟信号的边沿来确定输出信号的状态。

它的设计原理包括以下几个方面：1. 状态转移：时序逻辑电路的状态是通过状态转移实现的。

状态转移可以使用触发器实现，触发器是一种存储元件，能够存储和改变信号的状态。

常见的触发器有D触发器、JK触发器等。

2. 时钟信号：时序逻辑电路中的时钟信号是控制状态转移的重要信号。

时钟信号通常为周期性的方波信号，它的上升沿或下降沿触发状态转移操作。

3. 同步与异步：时序逻辑电路可以是同步的或异步的。

同步电路通过时钟信号进行状态转移，多个状态转移操作在同一时钟周期内完成。

异步电路不需要时钟信号，根据输入信号的状态直接进行状态转移。

二、时序分析方法时序分析是对时序逻辑电路的功能和性能进行分析的过程，它可以帮助设计人员检查和验证电路的正确性和可靠性。

以下是几种常用的时序分析方法：1. 序时关系图：序时关系图是一种图形表示方法，它直观地显示了输入信号和输出信号之间的时间关系。

通过分析序时关系图，可以确定电路的特性，例如最小延迟时间、最大延迟时间等。

2. 状态表和状态图：状态表是对时序逻辑电路状态转移过程的描述表格，其中包括当前状态、输入信号和下一个状态的对应关系。

状态图是对状态表的图形化表示，用图形的方式展示状态和状态转移之间的关系。

3. 时钟周期分析：时钟周期分析是对时序逻辑电路的时钟频率和时钟周期进行分析，以确保电路能够在规定的时钟周期内完成状态转移操作。

常用的时钟周期分析方法包括最小周期分析和最大频率分析。

4. 时序仿真：时序仿真是通过计算机模拟时序逻辑电路的行为来验证电路的功能和性能。

通过输入不同的信号序列，可以观察和分析电路的输出响应，以判断电路设计是否正确。

电子设计中的时序逻辑设计时序逻辑设计是电子设计中非常重要的一个部分，它主要涉及到在数字电路中对信号的时序进行控制和调整，以确保电路能够按照预定的顺序正确地工作。

在电子设备中，时序逻辑设计直接影响着整个系统的性能、稳定性和功耗等方面。

首先，时序逻辑设计需要考虑时钟信号的控制。

时钟信号是数字系统中非常关键的一个信号，它提供了同步的时序参考，确保各个部分能够同时工作。

在时序逻辑设计中，需要合理地设置时钟信号的频率、相位和占空比等参数，以保证整个系统的稳定性和可靠性。

其次，时序逻辑设计还涉及到时钟域的概念。

数字系统中的不同部分可能工作在不同的时钟频率下，这就涉及到时钟域之间的数据传输和同步。

在时序逻辑设计中，需要考虑时钟域之间的同步问题，采取合适的方法来确保数据的正确传输和处理。

此外，时序逻辑设计还需要考虑信号的延迟和时序约束。

在数字系统中，信号的传输会存在一定的延迟，这可能会导致时序不一致的问题。

因此，在时序逻辑设计中，需要对信号的延迟进行分析和优化，以满足系统的时序约束要求，确保数据的正确性和稳定性。

在实际的时序逻辑设计中，通常会采用时序分析工具来辅助设计。

时序分析工具可以帮助设计工程师对时序逻辑进行建模和仿真，提前发现潜在的时序问题，并进行相应的优化。

通过时序分析工具，可以有效地提高设计的可靠性和稳定性。

总的来说，时序逻辑设计在电子设计中具有非常重要的地位，它直接影响着数字系统的性能和稳定性。

设计工程师需要充分理解时序逻辑设计的原理和方法，合理地设计时钟信号控制、时钟域同步和信号延迟等，以确保系统能够按照预期的时序要求正确地工作。

通过良好的时序逻辑设计，可以提高数字系统的性能和可靠性，满足不同应用领域的需求。

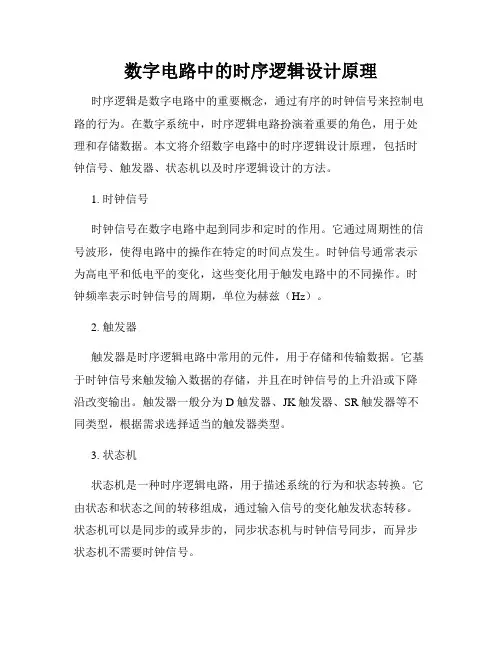

数字电路中的时序逻辑设计原理时序逻辑是数字电路中的重要概念，通过有序的时钟信号来控制电路的行为。

在数字系统中，时序逻辑电路扮演着重要的角色，用于处理和存储数据。

本文将介绍数字电路中的时序逻辑设计原理，包括时钟信号、触发器、状态机以及时序逻辑设计的方法。

1. 时钟信号时钟信号在数字电路中起到同步和定时的作用。

它通过周期性的信号波形，使得电路中的操作在特定的时间点发生。

时钟信号通常表示为高电平和低电平的变化，这些变化用于触发电路中的不同操作。

时钟频率表示时钟信号的周期，单位为赫兹（Hz）。

2. 触发器触发器是时序逻辑电路中常用的元件，用于存储和传输数据。

它基于时钟信号来触发输入数据的存储，并且在时钟信号的上升沿或下降沿改变输出。

触发器一般分为 D 触发器、JK 触发器、SR 触发器等不同类型，根据需求选择适当的触发器类型。

3. 状态机状态机是一种时序逻辑电路，用于描述系统的行为和状态转换。

它由状态和状态之间的转移组成，通过输入信号的变化触发状态转移。

状态机可以是同步的或异步的，同步状态机与时钟信号同步，而异步状态机不需要时钟信号。

4. 时序逻辑设计方法时序逻辑设计需要遵循以下步骤：a) 分析需求：明确设计的目标和功能，确定所需的输入和输出信号。

b) 设计状态图：根据需求设计状态机的状态和状态转移。

c) 确定触发器类型：选择合适的触发器类型来实现状态机的功能。

d) 实现电路：根据设计的状态机和触发器类型，搭建电路并连接输入输出信号。

e) 验证和调试：通过模拟和测试验证电路的正确性，修复可能存在的问题。

总结：时序逻辑设计原理在数字电路中起着重要的作用。

时钟信号作为同步和定时的基准，触发器用于存储和传输数据，状态机描述系统行为和状态转换。

时序逻辑设计需要分析需求、设计状态图、选择合适的触发器类型、搭建电路并进行验证和调试。

通过了解和应用这些原理，可以有效设计和实现复杂的数字电路系统。

实验十一时序逻辑电路的设计与测试一、实验目的1．掌握时序逻辑电路的设计原理与方法。

2．掌握时序逻辑电路的实验测试方法。

二、实验原理该实验是基于JK触发器的时序逻辑电路设计，要求设计出符合一定规律的红、绿、黄三色亮灭循环显示的电路，并且在实验板上搭建实现出来。

主要的设计和测试步骤如下：（1）根据设计的循环显示要求，列出有关Q3Q2Q1状态表；（2）根据状态表，写出各触发器的输入端J和K的状态；（3）画出各触发器的输入端J和K关于Q3Q2Q1的卡诺图；（4）确定各触发器的数软J和K的最简方程；（5）根据所得的最简方程设计相应的时序逻辑电路；（6）在实验板上，有步骤有次序的搭建实验电路，测试所设计的电路是否满足要求。

具体设计过程参见【附录二】提供的实例。

三、预习要求1．查阅附录芯片CC4027B和芯片74LS00的管脚定义。

2．阅读理论教材关于时序逻辑电路的内容，掌握实验的理论基础。

四、实验设备与仪器1．数字电路实验板（箱）；2．芯片：CC4027B；74LS00；74LS20。

五、实验内容请任意选择下列一组彩灯循环显示的任务要求，设计相应的时序电路，并搭建实验线路测试之。

1．设计任务（一）2．设计任务（二）3．设计任务（三）4．设计任务（四）5．设计任务（五）6．设计任务（六）7．设计任务（七）8．设计任务（八）六、实验报告1．根据实验内容的设计要求，完成实验时序电路的设计和测试。

2．小结时序逻辑电路的设计思路与测试方法。

3．实验的心得与体会。

七、实验注意事项1．进行实验连线的过程中，注意有步骤的接线，避免多接和漏接的情况。

2．在设计好的时序逻辑电路中，若管脚没有接任何信号，处于悬空状态，注意最好给其提供高电平信号。

3．实验结束或者改接线路时，注意断开电源，保护芯片。

八、思考题1．实验要求设计的时序电路，可否设计成异步时序逻辑电路？这相对于同步时序逻辑电路有什么不同？2．能否设计一个时序逻辑电路，若初态为“000”是一个“000—〉001—〉010—〉011”循环的加法计数器，若初态为“111”是一个“111—〉110—〉101—〉100”循环的减法计数器？试设计之。

verilog时序逻辑和组合逻辑
摘要：
1.组合逻辑简介
2.时序逻辑简介
3.组合逻辑与时序逻辑的区别
4.实例分析
5.总结
正文：
【1】组合逻辑简介
组合逻辑是数字电路设计中的基础部分，它主要研究如何使用布尔代数和逻辑门来实现数字逻辑电路。

组合逻辑电路的特点是，其输出仅依赖于当前时刻的输入，而与之前的输入状态无关。

简而言之，组合逻辑电路不需要考虑时间因素，只需关注输入与输出之间的关系。

【2】时序逻辑简介
时序逻辑是数字电路设计的另一个重要分支，它主要研究如何在电路中处理带有时间约束的逻辑问题。

时序逻辑电路的输出不仅依赖于当前时刻的输入，还与之前时刻的输入状态有关。

这使得时序逻辑电路的设计相比组合逻辑电路更为复杂。

【3】组合逻辑与时序逻辑的区别
组合逻辑和时序逻辑的主要区别在于对时间因素的处理。

组合逻辑不考虑输入信号的历史状态，而时序逻辑关注输入信号的历史状态对电路输出的影
响。

此外，组合逻辑电路的设计相对简单，而时序逻辑电路的设计则更为复杂。

【4】实例分析
以一个简单的触发器为例，触发器的输入信号为A、B，输出信号为Q。

在没有考虑时序约束的情况下，可以使用组合逻辑实现触发器。

但当需要满足一定的时间约束（如设置潜伏期和建立时间）时，组合逻辑无法满足要求，必须采用时序逻辑设计。

【5】总结
总之，组合逻辑和时序逻辑在数字电路设计中具有不同的应用场景。

组合逻辑适用于简单数字电路设计，关注输入与输出之间的关系；而时序逻辑适用于复杂数字电路设计，需要考虑时间约束。

一、实验目的1. 理解时序逻辑电路的工作原理和基本结构；2. 掌握触发器、计数器等时序逻辑电路的设计方法；3. 熟悉Multisim软件在时序逻辑电路设计与仿真中的应用；4. 培养实际操作能力和分析问题、解决问题的能力。

二、实验原理时序逻辑电路是一种在时钟信号控制下，输出不仅与当前输入有关，还与电路历史状态有关的数字电路。

其基本结构包括触发器、计数器等。

触发器是时序逻辑电路的基本单元，用于存储一位二进制信息。

计数器是时序逻辑电路的一种应用，用于对输入脉冲进行计数。

三、实验内容1. 触发器实验（1）实验目的：熟悉触发器的工作原理和功能，掌握触发器的使用方法。

（2）实验内容：设计一个JK触发器，实现时钟信号控制下的同步置1、同步置0、计数等功能。

（3）实验步骤：① 使用Multisim软件，搭建JK触发器电路；② 搭建计数器电路，实现时钟信号控制下的计数功能；③ 设置输入信号，观察触发器和计数器的输出波形，验证功能。

2. 计数器实验（1）实验目的：掌握计数器的设计方法，熟悉不同计数器电路的功能。

（2）实验内容：设计一个模为24的二进制计数器和模为60的十进制计数器。

（3）实验步骤：① 使用Multisim软件，搭建二进制计数器电路；② 设置输入信号，观察计数器的输出波形，验证功能；③ 使用Multisim软件，搭建十进制计数器电路；④ 设置输入信号，观察计数器的输出波形，验证功能。

四、实验结果与分析1. 触发器实验实验结果显示，设计的JK触发器能够实现同步置1、同步置0、计数等功能。

在计数过程中，触发器的输出波形符合预期，验证了JK触发器的功能。

2. 计数器实验实验结果显示，设计的模为24的二进制计数器和模为60的十进制计数器均能实现预期的计数功能。

在计数过程中，计数器的输出波形符合预期，验证了计数器电路的功能。

五、实验总结本次实验通过设计、搭建和仿真时序逻辑电路，掌握了触发器、计数器等时序逻辑电路的设计方法，熟悉了Multisim软件在时序逻辑电路设计与仿真中的应用。

实验五时序逻辑电路实验报告一、实验目的1.了解时序逻辑电路的基本原理和设计方法。

2.掌握时序逻辑电路的设计方法。

3.运用Verilog语言进行时序逻辑电路的设计和仿真。

二、实验原理时序逻辑电路是指在电路中引入记忆元件（如触发器、计数器等），通过电路中的时钟信号和输入信号来控制电路的输出。

时序逻辑电路的输出不仅与当前输入有关，还与之前输入和输出的状态有关，因此对于时序逻辑电路的设计，需要考虑时钟信号的频率、输入信号的变化及当前状态之间的关系。

三、实验内容本次实验通过使用Verilog语言设计和仿真下列时序逻辑电路。

1.设计一个10进制累加器模块，实现对输入信号进行累加并输出，并在仿真中验证结果的正确性。

2.设计一个4位二进制计数器模块，实现对输入时钟信号的计数，并在仿真中验证结果的正确性。

3.设计一个4位带加载/清零控制功能的二进制计数器模块，实现对输入时钟信号的计数，并在仿真中验证结果的正确性。

四、实验步骤1.根据实验原理和要求，利用Verilog语言设计10进制累加器模块。

在设计中需要注意时钟的频率和输入信号的变化。

2.编译并运行仿真程序，验证设计的10进制累加器模块的正确性。

3.在设计时钟频率和输入信号变化的基础上，设计4位二进制计数器模块。

4.编译并运行仿真程序，验证设计的4位二进制计数器模块的正确性。

5.在设计4位二进制计数器模块的基础上，引入加载/清零控制功能，设计一个4位带加载/清零控制功能的二进制计数器模块。

6.编译并运行仿真程序，验证设计的带加载/清零控制功能的二进制计数器模块的正确性。

7.总结实验结果，撰写实验报告。

五、实验结果与分析1.经过验证实验，10进制累加器模块能够正确实现对输入信号的累加并输出正确的结果。

2.经过验证实验，4位二进制计数器模块能够正确实现对输入时钟信号的计数，并输出正确的计数结果。

3.经过验证实验，带加载/清零控制功能的二进制计数器模块能够正确实现对输入时钟信号的计数，并在加载或清零信号的控制下实现加载或清零操作。

1. Mealy型时序逻辑电路的原理介绍Mealy型时序逻辑电路是一种常见的数字逻辑电路，它具有特定的输入和输出状态，在输入变化时会产生相应的输出。

与另一种常见的时序逻辑电路Moore型不同，Mealy型时序逻辑电路的输出不仅与当前状态有关，还与输入信号有关。

Mealy型时序逻辑电路在一些应用中具有一定的优势。

2. Mealy型时序逻辑电路的结构Mealy型时序逻辑电路由状态机和组合逻辑电路组成。

状态机用来存储当前的状态，而组合逻辑电路则根据当前状态和输入信号产生相应的输出。

这种结构使得Mealy型时序逻辑电路能够根据输入和当前状态快速响应，并产生相应的输出。

3. Mealy型时序逻辑电路的工作原理Mealy型时序逻辑电路的工作原理是在时钟的驱动下，根据输入信号和当前状态，组合逻辑电路产生输出。

与Moore型不同，Mealy型的输出与输入信号直接相关，因此能够更快地响应输入变化，并产生相应的输出。

4. Mealy型时序逻辑电路的应用Mealy型时序逻辑电路广泛应用于数字系统中，例如通信设备、计算机系统、控制系统等。

由于其快速响应输入的特点，Mealy型时序逻辑电路在需要实时处理输入信号并产生相应输出的应用中具有一定的优势。

5. Mealy型时序逻辑电路的优缺点与Moore型时序逻辑电路相比，Mealy型时序逻辑电路的优点在于能够更快地响应输入变化，并产生相应的输出；缺点在于输出和状态的关系更为复杂，设计和调试相对困难。

6. Mealy型时序逻辑电路的设计与实现Mealy型时序逻辑电路的设计与实现涉及状态转移图、状态表、状态方程、输出方程等内容，需要根据具体的应用需求进行设计和优化。

在实际应用中，可以通过FPGA、ASIC等器件来实现Mealy型时序逻辑电路。

7. 结论Mealy型时序逻辑电路作为一种常见的数字逻辑电路，在数字系统中具有重要的应用价值。

它能够根据输入和当前状态快速产生相应的输出，适用于需要实时响应输入信号的应用场景。

实验五时序逻辑电路(计数器和寄存器)-实验报告一、实验目的1．掌握同步计数器设计方法与测试方法。

2．掌握常用中规模集成计数器的逻辑功能和使用方法。

二、实验设备设备：THHD-2型数字电子计数实验箱、示波器、信号源器件：74LS163、74LS00、74LS20等。

三、实验原理和实验电路1．计数器计数器不仅可用来计数，也可用于分频、定时和数字运算。

在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。

2．(1) 四位二进制（十六进制）计数器74LS161（74LS163）74LSl61是同步置数、异步清零的4位二进制加法计数器，其功能表见表5.1。

74LSl63是同步置数、同步清零的4位二进制加法计数器。

除清零为同步外，其他功能与74LSl61相同。

二者的外部引脚图也相同，如图5.1所示。

表5.1 74LSl61（74LS163）的功能表清零预置使能时钟预置数据输入输出工作模式R D LD EP ET CP A B C D Q A Q B Q C Q D0 ××××（）××××0 0 0 0 异步清零1 0 ××D A D B D C D D D A D B D C D D同步置数1 1 0 ××××××保持数据保持1 1 ×0 ×××××保持数据保持1 1 1 1 ××××计数加1计数3．集成计数器的应用——实现任意M进制计数器一般情况任意M进制计数器的结构分为3类，第一类是由触发器构成的简单计数器。

第二类是由集成二进制计数器构成计数器。

第三类是由移位寄存器构成的移位寄存型计数器。

第一类，可利用时序逻辑电路的设计方法步骤进行设计。

时序逻辑和组合逻辑的详解时序逻辑和组合逻辑是数字电路设计的两种基本逻辑设计方法，它们在数字系统中起着至关重要的作用。

时序逻辑是一种依赖于时钟信号的逻辑设计方法，通过定义在时钟信号上升沿或下降沿发生的动作，来确保逻辑电路的正确性和稳定性。

而组合逻辑则是一种不依赖时钟信号的逻辑设计方法，其输出只取决于当前的输入状态，不受到时钟信号的控制。

本文将分别对时序逻辑和组合逻辑进行详细的阐释，并比较它们在数字电路设计中的应用和特点。

时序逻辑首先来看时序逻辑，它是一种将输入、输出和状态信息随时间推移而改变的逻辑系统。

时序逻辑的设计需要考虑到时钟信号的作用，时钟信号的传输速率影响了时序逻辑电路的稳定性和响应速度。

时钟信号的频率越高，电路的工作速度越快，但同时也会增加功耗和故障率。

因此，在设计时序逻辑电路时，需要充分考虑时钟频率的选择，以及如何合理地控制时钟信号的传输和同步。

时序逻辑电路通常由触发器、寄存器、计数器等组件构成，这些组件在特定的时钟信号下按照预定的顺序工作，将输入信号转换成输出信号。

时序逻辑电路的设计需要满足一定的时序约束，确保信号在特定时间内的传输和处理。

时序约束包括激发时序、保持时序和时序延迟等，这些约束在设计时序逻辑电路时至关重要，一旦违反可能导致电路不能正常工作或产生故障。

时序逻辑的一个重要应用是时序控制电路，它在数字系统中起着至关重要的作用。

时序控制电路通过时序逻辑实现对数据传输、状态转换和时序控制的精确控制，保证系统的正确性和稳定性。

时序控制电路常用于时序逻辑电路的设计中，例如状态机、序列检测器、数据通路等，它们在计算机、通信、工控等领域都有广泛的应用。

时序逻辑还常用于时序信号的生成和同步，如时钟信号、复位信号、使能信号等。

时序信号的生成需要考虑电路的稳定性和同步性，确保各个部件在时钟信号的控制下协调工作。

时序信号的同步则是保证各个时序逻辑电路之间的数据传输和处理是同步的，避免数据冲突和错误。

实验四：时序逻辑电路(集成寄存器和计数器)一、实验目的：1．熟悉中规模集成计数器的逻辑功能和使用方法；掌握用集成计数器组成任意模数为M的计数器。

2．加深理解移位寄存器的工作原理及逻辑功能描述；熟悉中规模集成移位寄存器的逻辑功能和使用方法；掌握用移位寄存器组成环形计数器的基本原理和设计方法。

二、知识点提示和实验原理：㈠计数器：计数器的应用十分广泛，不仅可用来计数，也可用于分频、定时和数字运算。

计数器种类繁多，根据计数体制不同，计数器可分为二进制计数器和非二进制计数器两大类。

在非二进制计数器中，最常用的是十进制计数器，其他的称为任意进制计数器。

根据计数器的增减趋势的不同，计数器可分为加法计数器和减法计数器。

根据计数脉冲引入方式不同，计数又可分为同步计数器和异步计数器。

在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。

用集成计数器实现任意M进制计数器：一般情况任意M进制计数器的结构分为3类，第一种是由集成二进制计数器构成，第二种为移位寄存器构成的移位寄存型计数器，第三种为集成触发器构成的简单专用计数器。

当M较小时通过对集成计数器的改造即可以实现，当M较大时，可通过多片计数器级联实现。

实现方法：(1)当所需计数器M值小于集成计数器本身二进制计数最大值时，用置数(清零)法构成任意进制计数器；⑵当所需计数器M值大于集成计数器本身二进制计数最大值时，可采用级联法构成任意进制计数器。

常用的中规模集成器件：4位二进制计数器74HC161，十进制计数器74HC160，加减计数器74HC191、74HC193,异步计数器74LS290。

所有芯片的电路、功能表见教材。

㈡寄存器：寄存器用来寄存二进制信息，将一些待运算的数据、代码或运算的中间结果暂时寄存起来。

按功能划分，寄存器可分为数码寄存器和移位寄存器两大类。

数码寄存器用来存放数码，一般具有接收数码、保持并清除原有数码等功能，电路结构和工作原理郡比较简单。
