(完整版)黑龙江科技大学复试题机械原理

所有答案均写在答题纸上，在此答题无效。

机械原理部分（75分）一．选择题（共20分）1. 机械平衡研究的内容是(A) 驱动力与阻力间的平衡(B) 各构件作用力间的平衡(C) 惯性力系的平衡(D) 输入功率与输出功率间的平衡2. 槽数z 4的外啮合槽轮机构，主动销数最多可取。

(A)1 (B)2 (C)3 (D)43.为保证一对渐开线齿轮连续传动，应使实际啮合线长度基圆齿距。

(A)大于等于；(B) 小于等于；(C)小于。

4. 一对外啮合斜齿圆柱齿轮的正确啮合条件是 。

(A)m n1= m n2; (B) αn1=αn2;(C)m n1= m n2，αn1=αn2，β1=-β2;(D)m n1= m n2，αn1=αn2，β1=β2。

5. 增加斜齿轮传动的螺旋角，将引起 。

(A)重合度减小，轴向力增加； (B)重合度减小，轴向力减小； (C )重合度增加，轴向力减小； (D)重合度增加，轴向力增加。

6． 一对渐开线齿轮啮合传动时，两齿廓间 。

(A ）保持纯滚动； (B)各处均有相对滑动； (C)除节点外各处均有相对滑动。

7. 凸轮机构中从动件作等加速等减速运动时将产生 冲击。

(A)刚性； (B)柔性； (C)无刚性也无柔性.8. 在曲柄摇杆机构中，当摇杆为主动件，且 处于共线位置时,机构处于死点位置。

(A)曲柄与机架； (B)曲柄与连杆； (C)连杆与摇杆。

9. 在由若干机器串联构成的机组中，若这些机器的单机效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η 必有如下关系： 。

(A) ηη＜min ; (B)ηη＞;max (C) ηηηmin max ≤≤;10. 连杆机构行程速比系数是指从动杆反、正行程 。

(A)瞬时速度的比值(B)最大速度的比值(C)平均速度的比值二．计算图示机构的自由度，并分析组成此机构的基本杆组。

由又如在该机构中改选 EG 为原动件,试问组成此机构的基本杆组是否与前有所不同,为什么?（10分）机架4力驱动滑块3 向上运动。

二O 一二年招收硕士研究生入学考试试题考试科目及代码： 机械原理 819 适用专业： 机械工程0802可使用的常用工具：直尺，圆规，计算器答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。

考试时间3小时，总分值 150 分。

姓名：报考学科、专业：准考证号码：密封线内不要写题所示机构运动简图中，已知：L＝400mm转动，用瞬心法求机构3的速度v3。

（本小题二O 一二年招收硕士研究生入学考试试题参考答案及评分标准机械原理代码819一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均无分）1．A 2．C 3．B 4．B 5．B 6．A 7．A 8．D 9．C 10．B二、判断题（正确的打√，错误的打⨯。

10小题⨯2分=20分）1、（⨯）2、（⨯）3、（√）.4、（⨯）5、（√）6、（⨯）7、（√）8、（√）9、（⨯）10、（√）三、分析与简答题（10分⨯4小题 =40分） 1、如图2所示的曲柄滑块机构：（1）曲柄为主动件，滑块朝右运动为工作行程，试确定曲柄的合理转向，并简述其理由；（2分）（2）当曲柄为主动件时，画出极位夹角θ ，最小传动角γ min 。

（4分）（3）设滑块为主动件，试用作图法确定该机构的死点位置；（4分） 解题分析：1．顺时针为合理转向，这是利用机构急回运动特性,并使回程时间比工作时间快一个极位夹角θ的转动时间,节约循环时间。

见题解2图（a ） 2．若滑块为主动件，则AB 1C 1、AB 2C 2为死点位置。

见题解2-2图（a ）解答： 若曲柄为主动件，极位夹角θ如图（a ）所示，最小传动角如图（b ）所示。

2、运动链代号：N 31—012, N 32—002，N 41—0122，画出该运动链的结构图。

变换出一个机构，要求以四元连杆为机架，且机构的执行构件为一个在固定导路上运动的滑块。

解答：运动链结构如图所示。

（5分） 变换的机构根据实际情况判断。

机械原理考试题及答案一、选择题。

1. 以下哪种力是不可逆的？A. 弹性力。

B. 摩擦力。

C. 引力。

D. 阻力。

答案，B。

2. 机械原理中，以下哪个定律是最基本的？A. 牛顿第一定律。

B. 牛顿第二定律。

C. 牛顿第三定律。

D. 能量守恒定律。

答案，B。

3. 下列哪个是机械原理的基本研究对象？A. 力。

B. 质量。

C. 运动。

D. 能量。

答案，C。

4. 以下哪个量不是机械原理中的基本量？A. 力。

B. 质量。

C. 速度。

D. 时间。

答案，D。

5. 机械原理中，以下哪个定律描述了物体的受力和加速度之间的关系？A. 牛顿第一定律。

B. 牛顿第二定律。

C. 牛顿第三定律。

D. 能量守恒定律。

答案，B。

二、填空题。

1. 牛顿第二定律的数学表达式是______。

答案，F=ma。

2. 机械原理研究的对象是______。

答案，力、质量、运动。

3. 机械原理的基本量包括______。

答案，力、质量、长度、时间。

4. 力的单位是______。

答案，牛顿（N）。

5. 牛顿第三定律的内容是______。

答案，作用力与反作用力大小相等、方向相反。

三、简答题。

1. 简述牛顿第一定律的内容及其意义。

答，牛顿第一定律又称惯性定律，内容是物体静止或匀速直线运动时，如果受到的合外力为零，则物体将保持静止或匀速直线运动的状态。

这条定律的意义在于揭示了物体运动状态的特性，为后续的运动定律奠定了基础。

2. 什么是力？力的作用条件是什么？答，力是使物体产生形变、改变速度或改变物体静止状态的物理量。

力的作用条件是物体之间必须有接触或者通过场相互作用。

3. 什么是动能？动能与物体的质量、速度有什么关系？答，动能是物体由于运动而具有的能量，动能与物体的质量和速度成正比，质量越大、速度越快的物体动能越大。

四、解答题。

1. 一辆质量为500kg的小汽车，沿水平路面匀速行驶，所受到的阻力为200N，求小汽车的匀速速度。

答，根据牛顿第二定律，F=ma，所以a=F/m=200N/500kg=0.4m/s²，由匀速运动的定义可知，小汽车的匀速速度为v=at=0.4m/s²t，其中t为时间。

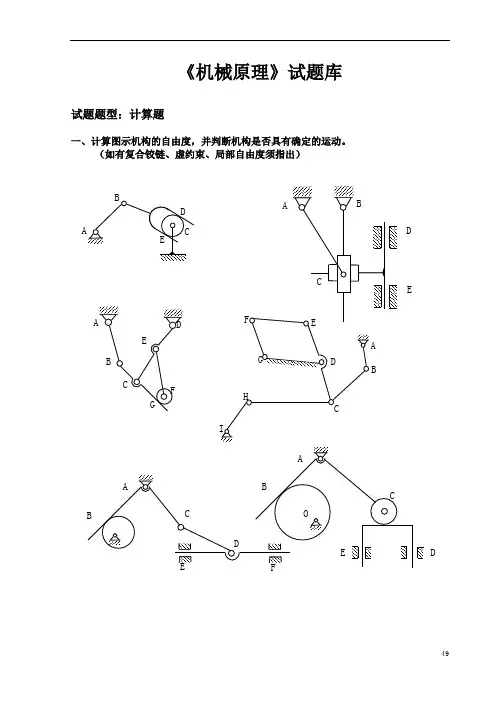

《机械原理》试题库试题题型：计算题一、计算图示机构的自由度，并判断机构是否具有确定的运动。

（如有复合铰链、虚约束、局部自由度须指出）DEDEHKCDDE二、轮系的计算1．在图示轮系中，已知各轮齿数为Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z４=30，试求传动比i1H，并说明Ｉ、Ｈ轴的转向是否相同？2．在图示轮系中，已知各轮齿数为Z1=15，Z2=20， Z2’= Z3’= Z４=30， Z3=40，Z5= 90，试求传动比IⅠⅡ，并说明Ｉ、Ⅱ轴的转向是否相同？3.在图示轮系中，已知各轮的齿数为Z1= 20， Z2=30，Z3=80， Z４=25，Z5=50，试求传动比i15。

4.在图示轮系中，已知各轮齿数为Z1= 55， Z2=11，Z3=77，Z3’=49，Z４=12，Z5=73，试求传动比i1H 。

Ⅱ5.在图示轮系中，已知各轮齿数为Z1= Z2= 30，Z3= 40，Z４=20，Z5=18，Z6=38，试求传动比i1H。

6.在图示轮系中，已知各轮齿数为Z1= Z2’= 20，Z2=40，Z3= 80，试求传动比i1H。

7.在图示轮系中，已知各轮齿数为Z1=19，Z2=76， Z2’= 40，Z3=20，Z4= 80，试求传动比i1H。

8.在图示轮系中，已知各轮齿数为Z1= 20，Z2’= 25，Z2= Z3=30，Z3’= 20，Z4=75，试求１、轮系的传动比i1H。

２、若n1=1000r/min，转臂Ｈ的转速nH=?9.在图示轮系中，已知各轮齿数为Z1= Z3=15 ，Z2’= 60，Z 2= Z,3=20，Z4= 65，试求轮系的传动比i1H。

10.在图示轮系中，已知各轮齿数为Z1=101， Z2=100，Z3=99，Z4= 100，轮１的转速n 1=1r/min，（顺时针），且n4=n1，n4的方向与n1相反，求nH的大小及转向。

11.在图示轮系中，已知各轮齿数为Z1= Z3= Z4=20，Z2=40，Z5= 60， n1= 800r/min，方向如图所示，试求nH的大小及转向。

机械原理试题及答案1.在如图所示的齿轮—凸轮轴系中，轴4 称为 ()A.零件B. 机构C. 构件D. 部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A. 转动副B. 移动副C. 球面副D. 螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A. 进行静强度计算B. 进行极限转速计算C. 进行疲劳寿命计算D. 进行热平衡计算6.柴油机曲轴中部的轴承应采用()A. 整体式滑动轴承B. 部分式滑动轴承C. 深沟球轴承D. 圆锥滚子轴承7.螺纹联接的自锁条件为()A. 螺纹升角≤当量摩擦角B. 螺纹升角 > 摩擦角C. 螺纹升角≥摩擦角D. 螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A. B.C. D.9.铰链四杆机构的死点位置发生在()A. 从动件与连杆共线位置B. 从动件与机架共线位置C. 主动件与连杆共线位置D. 主动件与机架共线位置10. 当轴的转速较低，且只承受较大的径向载荷时，宜选用()A. 深沟球轴承B. 推力球轴承C. 圆柱滚子轴承D. 圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A. 对称循环B. 脉动循环C. 恒定不变D. 非对称循环12. 在一般机械传动中，若需要采用带传动时，应优先选用()A. 圆型带传动B. 同步带传动C.V 型带传动D. 平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆14. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A. 螺栓联接B. 双头螺柱联接C. 螺钉联接D. 紧定螺钉联接15. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击16. 与标准直齿圆柱齿轮的复合齿轮形系数YFS 值有关的参数是()A. 工作齿宽bB. 模数 mC. 齿数 zD. 压力角α17. 齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A. 齿根部分B. 靠近节线处的齿根部分C. 齿顶部分D. 靠近节线处的齿顶部分18. 普通圆柱蜗杆传动的正确啮合条件是()A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t 表示端面， a 表示轴向， 1 表示蜗杆、 2表示蜗轮）19. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器20. 带传动的主要失效形式是带的()A. 疲劳拉断和打滑B. 磨损和胶合C. 胶合和打滑D. 磨损和疲劳点蚀二、填空题 (本大题共 10 小题，每小题 1 分，共 10 分 )21. 在机构中采用虚约束的目的是为了改善机构的运动状况和________ 。

机械原理完整全面试题库答案解析.doc.机械原理自测题库—单选题（共63题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于B 上的力与该力作用点速度所夹的锐角。

A ．主动件B．从动件 C ．机架D．连架杆2、平面四杆机构中，是否存在死点，取决于B是否与连杆共线。

A ．主动件B．从动件 C ．机架D．摇杆3、一个 K 大于 1 的铰链四杆机构与 K=1 的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数 K A 。

A．大于 1B．小于 1C．等于1D．等于 24、在设计铰链四杆机构时，应使最小传动角γmin B。

A ．尽可能小一些B ．尽可能大一些C ．为0°D．45°5、与连杆机构相比，凸轮机构最大的缺点是B。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是A。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大7、C盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为D。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定9、下述几种运动规律中，B既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆.11、渐开线上某点的压力角是指该点所受压力的方向与该点A 方向线之间所夹的锐角。

A. 绝对速度B. 相对速度C. 滑动速度D.牵连速度12、渐开线在基圆上的压力角为 B 。

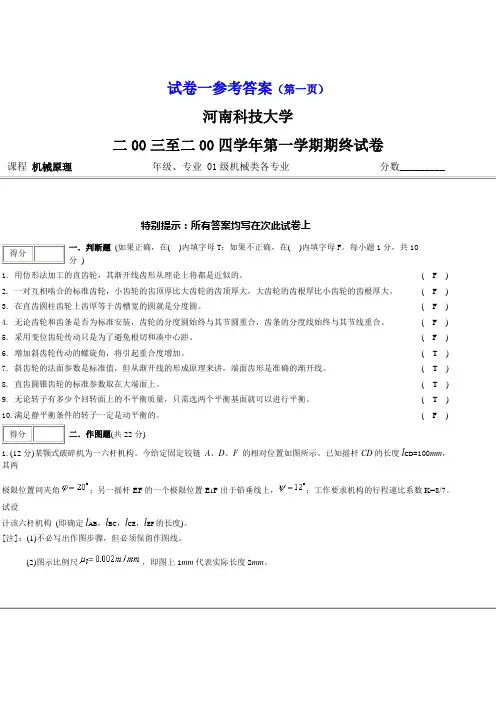

试卷一参考答案（第一页）河南科技大学二00三至二00四学年第一学期期终试卷课程机械原理年级、专业 01级机械类各专业分数_________特别提示：所有答案均写在次此试卷上一．判断题(如果正确，在()内填字母T；如果不正确，在()内填字母F。

每小题1分，共10分)1. 用仿形法加工的直齿轮，其渐开线齿形从理论上将都是近似的。

(F)2. 一对互相啮合的标准齿轮，小齿轮的齿顶厚比大齿轮的齿顶厚大，大齿轮的齿根厚比小齿轮的齿根厚大。

(F)3. 在直齿圆柱齿轮上齿厚等于齿槽宽的圆就是分度圆。

(F)4. 无论齿轮和齿条是否为标准安装，齿轮的分度圆始终与其节圆重合，齿条的分度线始终与其节线重合。

(F)5. 采用变位齿轮传动只是为了避免根切和凑中心距。

(F)6. 增加斜齿轮传动的螺旋角，将引起重合度增加。

(T)7. 斜齿轮的法面参数是标准值，但从渐开线的形成原理来讲，端面齿形是准确的渐开线。

(T)8. 直齿圆锥齿轮的标准参数取在大端面上。

(T)9. 无论转子有多少个回转面上的不平衡质量，只需选两个平衡基面就可以进行平衡。

(T)10.满足静平衡条件的转子一定是动平衡的。

(F)二．作图题(共22分)1.(12分)某颚式破碎机为一六杆机构。

今给定固定铰链A、D、F 的相对位置如图所示。

已知摇杆CD的长度l CD=100mm，其两极限位置间夹角；另一摇杆EF的一个极限位置E1F出于铅垂线上，；工作要求机构的行程速比系数K=8/7。

试设计该六杆机构(即确定l AB，l BC，l CE，l EF的长度)。

[注]：(1)不必写出作图步骤，但必须保留作图线。

(2)图示比例尺，即图上1mm代表实际长度2mm。

解：求解如图示。

AB1C1DE1F即所设计机构的第一个位置，各杆长为图示长度乘以比例尺。

，m=10mm，经无侧隙啮合计算取x1=0.42，x2=0.3，试求：。

机械原理试题库及答案以下是机械原理的试题及答案：1. 什么是机械原理？机械原理是研究机械运动的基本规律和原理的学科。

2. 什么是机械工作原理？机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动有哪些基本方式？机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动的优点是什么？齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 什么是连杆机构？连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 什么是滑块副？滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副有哪些种类？转动副包括转动副、螺旋副、滚动副等。

8. 什么是机械摩擦？机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 什么是机械磨损？机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 如何减少机械摩擦和磨损？可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

答案：1. 机械原理是研究机械运动的基本规律和原理的学科。

2. 机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副包括转动副、螺旋副、滚动副等。

8. 机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。
