丙乳砂浆修补工艺要求

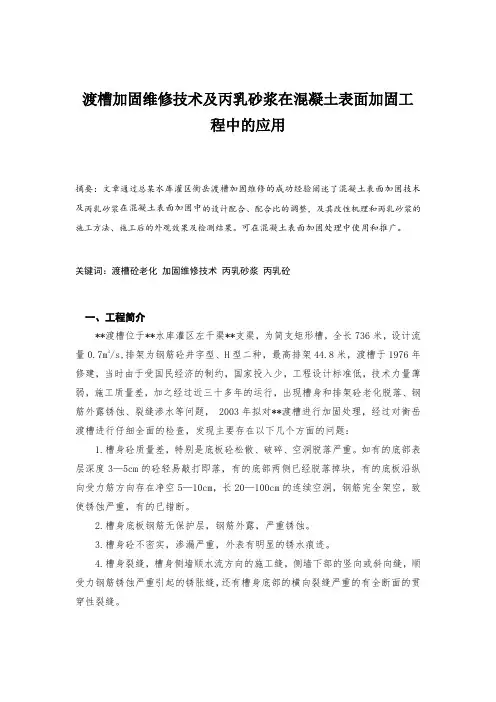

渡槽加固维修技术及丙乳砂浆在混凝土表面加固工程中的应用摘要：文章通过总某水库灌区衡岳渡槽加固维修的成功经验阐述了混凝土表面加固技术及丙乳砂浆在混凝土表面加固中的设计配合、配合比的调整，及其改性机理和丙乳砂浆的施工方法、施工后的外观效果及检测结果。

可在混凝土表面加固处理中使用和推广。

关键词：渡槽砼老化加固维修技术丙乳砂浆丙乳砼一、工程简介**渡槽位于**水库灌区左干渠**支渠，为简支矩形槽，全长736米，设计流量0.7m3/s,排架为钢筋砼井字型、H型二种，最高排架44.8米，渡槽于1976年修建，当时由于受国民经济的制约，国家投入少，工程设计标准低，技术力量薄弱，施工质量差，加之经过近三十多年的运行，出现槽身和排架砼老化脱落、钢筋外露锈蚀、裂缝渗水等问题， 2003年拟对**渡槽进行加固处理，经过对衡岳渡槽进行仔细全面的检查，发现主要存在以下几个方面的问题：1.槽身砼质量差，特别是底板砼松散、破碎、空洞脱落严重。

如有的底部表层深度3—5cm的砼轻易敲打即落，有的底部两侧已经脱落掉块，有的底板沿纵向受力筋方向存在净空5—10cm，长20—100cm的连续空洞，钢筋完全架空，致使锈蚀严重，有的已错断。

2.槽身底板钢筋无保护层，钢筋外露，严重锈蚀。

3.槽身砼不密实，渗漏严重，外表有明显的锈水痕迹。

4.槽身裂缝，槽身侧墙顺水流方向的施工缝，侧墙下部的竖向或斜向缝，顺受力钢筋锈蚀严重引起的锈胀缝，还有槽身底部的横向裂缝严重的有全断面的贯穿性裂缝。

5.预制吊装的排架立柱断裂弯曲，因排架高，吊装时难度大，局部受损伤，没有及时处理，经过多年的运行和风力作用影响，产生变形。

6.预制的排架立柱地模一侧砼松散不密实，破碎脱落，钢筋外露锈蚀最严重的砼松散深度达3—5cm，普遍出现顺钢筋裂缝，有的已顺钢筋落掉块。

7.现浇排架的钢筋保护层不够, 砼浇筑不密实, 引起钢筋锈蚀, 砼脱落。

8.部份槽身端部底板与排架牛腿接触部位边角压碎脱落，钢筋锈蚀。

丙乳砂浆施工工艺
丙乳砂浆是采用水泥和丙乳作为胶结料来胶结骨料的砂浆，其施工工艺为：
1.用钢丝刷或喷砂除去表面浮尘泥土及钙化物，并用高压水冲洗干净，晾干。

2.对有明显的出水点要见作止水或引水处理，如有浮水用抹布擦干。

3.按配方量取丙乳配合料、水泥、砂等，将水泥和砂干拌和均匀，再加入丙乳配合料和适量水，反复压抹充分拌和待用。

4.人用取拌和料进行涂刷，分层涂刷，使其每层厚薄均匀，一层厚度控制在2～3mm。

抹完最后一道后，用泥刀人工抹面。

5.涂刷完后在湿润状态下养护3～5天。

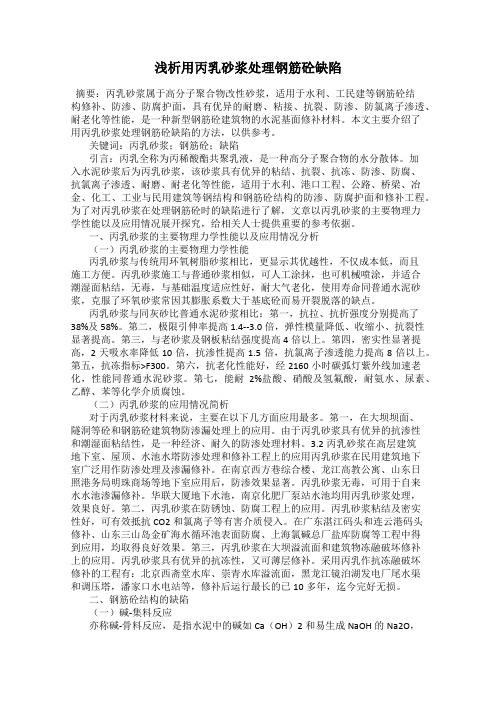

浅析用丙乳砂浆处理钢筋砼缺陷摘要：丙乳砂浆属于高分子聚合物改性砂浆，适用于水利、工民建等钢筋砼结构修补、防渗、防腐护面，具有优异的耐磨、粘接、抗裂、防渗、防氯离子渗透、耐老化等性能，是一种新型钢筋砼建筑物的水泥基面修补材料。

本文主要介绍了用丙乳砂浆处理钢筋砼缺陷的方法，以供参考。

关键词：丙乳砂浆；钢筋砼；缺陷引言：丙乳全称为丙稀酸酯共聚乳液，是一种高分子聚合物的水分散体。

加入水泥砂浆后为丙乳砂浆，该砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于水利、港口工程、公路、桥梁、冶金、化工、工业与民用建筑等钢结构和钢筋砼结构的防渗、防腐护面和修补工程。

为了对丙乳砂浆在处理钢筋砼时的缺陷进行了解，文章以丙乳砂浆的主要物理力学性能以及应用情况展开探究，给相关人士提供重要的参考依据。

一、丙乳砂浆的主要物理力学性能以及应用情况分析（一）丙乳砂浆的主要物理力学性能丙乳砂浆与传统用环氧树脂砂浆相比，更显示其优越性，不仅成本低，而且施工方便。

丙乳砂浆施工与普通砂浆相似，可人工涂抹，也可机械喷涂，并适合潮湿面粘结，无毒，与基础温度适应性好，耐大气老化，使用寿命同普通水泥砂浆，克服了环氧砂浆常因其膨胀系数大于基底砼而易开裂脱落的缺点。

丙乳砂浆与同灰砂比普通水泥砂浆相比：第一，抗拉、抗折强度分别提高了38%及58%。

第二，极限引伸率提高1.4--3.0倍，弹性模量降低、收缩小、抗裂性显著提高。

第三，与老砂浆及钢板粘结强度提高4倍以上。

第四，密实性显著提高，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上。

第五，抗冻指标>F300。

第六，抗老化性能好，经2160小时碳弧灯紫外线加速老化，性能同普通水泥砂浆。

第七，能耐2%盐酸、硝酸及氢氟酸，耐氨水、尿素、乙醇、苯等化学介质腐蚀。

（二）丙乳砂浆的应用情况简析对于丙乳砂浆材料来说，主要在以下几方面应用最多。

第一，在大坝坝面、隧洞等砼和钢筋砼建筑物防渗漏处理上的应用。

丙乳砂浆修补老化病害混凝土建筑物摘要：随着工程运行年限的增加，混凝土建筑物的老化和病害的问题日益突出，有的已经危害到建筑物的稳定性和安全运行，使建筑物不能发挥应有的经济效益和社会效益。

为此需要用特殊的材料对这些混凝土建筑物进行修补，在修补的材料中，丙乳砂浆凭借它优良的性能得到越来越广泛的应用。

关键词：混凝土建筑物；老化病害；丙乳砂浆；丙乳净浆中图分类号：tv432一、丙乳砂浆概念丙乳砂浆是丙烯酸酯共聚乳液水泥砂浆的简称，是将水泥砂浆中加入适量的丙乳拌制而成。

丙乳是丙烯酸酯共聚乳液的简称，是一种无毒，无腐蚀的乳白色液体，它是一种高分子聚合物的水分散体，是很好的水泥改良剂和化工耐腐蚀材料。

当水泥砂浆中掺入丙乳乳液后，形成水泥水化新生结晶，使刚性无机物之间被坚固、有弹性和粘附性的有机聚合物连结，这样既提高了混凝土密实性、粘结性，又降低了混凝土的脆性。

目前国外已经广泛将丙乳砂浆用作混凝土修补、防水、防腐及粘结材料。

二、丙乳砂浆的优点及应用丙乳砂浆有良好得耐候性、耐久性、抗渗性，密实性和极高的粘结力以及极强的防水、防腐性，酸碱都耐，属于刚韧性防水材料。

丙乳砂浆中聚合物模量较小，它使水泥内部的应力状态得到改善，可承受变形，应力减少，产生裂缝的可能性减少，抗裂性能好。

另外聚合物有减水作用，使水灰比减少，聚合物填充了水泥浆体的孔隙，切断了与外界的联系，起到了良好得密封作用。

丙乳砂浆与普通水泥砂浆相比，极限拉伸提高2～3倍，抗拉强度提高1倍，抗拉弹性模量相应减小，收缩减小很多，与老砂浆潮湿面粘结强度提高2倍以上，吸水率降低约80%，抗海水氯离子渗透能力提高8倍，在紫外型碳弧灯全气候老化箱中老化2160h后，抗拉强度和极限拉伸不降低，快冻300次循环基本无破坏。

此外，丙乳砂浆还具有基本无毒、施工方便、成本较低等优点，因此是比较理想的新型裂缝修补材料，目前已经在大量修补工程中应用。

丙乳砂浆与普通水泥砂浆物理力学性能比较，如表所示。

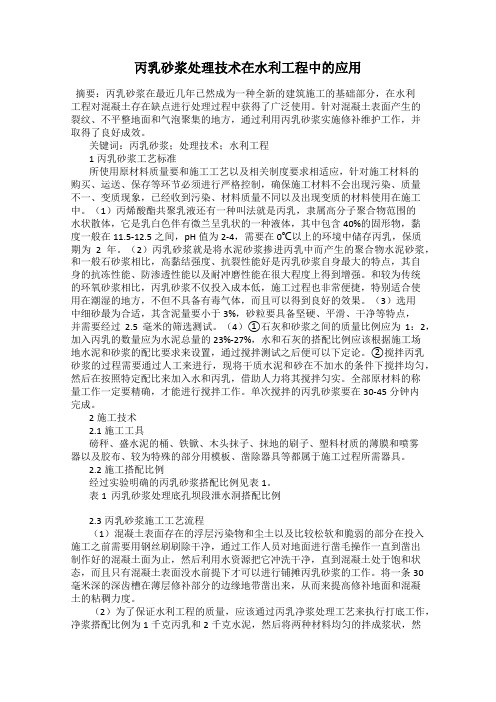

丙乳砂浆处理技术在水利工程中的应用摘要：丙乳砂浆在最近几年已然成为一种全新的建筑施工的基础部分，在水利工程对混凝土存在缺点进行处理过程中获得了广泛使用。

针对混凝土表面产生的裂纹、不平整地面和气泡聚集的地方，通过利用丙乳砂浆实施修补维护工作，并取得了良好成效。

关键词：丙乳砂浆；处理技术；水利工程1丙乳砂浆工艺标准所使用原材料质量要和施工工艺以及相关制度要求相适应，针对施工材料的购买、运送、保存等环节必须进行严格控制，确保施工材料不会出现污染、质量不一、变质现象，已经收到污染、材料质量不同以及出现变质的材料使用在施工中。

（1）丙烯酸酯共聚乳液还有一种叫法就是丙乳，隶属高分子聚合物范围的水状散体，它是乳白色伴有微兰呈乳状的一种液体，其中包含40%的固形物，黏度一般在11.5-12.5之间，pH值为2-4，需要在0℃以上的环境中储存丙乳，保质期为2年。

（2）丙乳砂浆就是将水泥砂浆掺进丙乳中而产生的聚合物水泥砂浆，和一般石砂浆相比，高黏结强度、抗裂性能好是丙乳砂浆自身最大的特点，其自身的抗冻性能、防渗透性能以及耐冲磨性能在很大程度上得到增强。

和较为传统的环氧砂浆相比，丙乳砂浆不仅投入成本低，施工过程也非常便捷，特别适合使用在潮湿的地方，不但不具备有毒气体，而且可以得到良好的效果。

（3）选用中细砂最为合适，其含泥量要小于3%，砂粒要具备坚硬、平滑、干净等特点，并需要经过2.5毫米的筛选测试。

（4）①石灰和砂浆之间的质量比例应为1：2，加入丙乳的数量应为水泥总量的23%-27%，水和石灰的搭配比例应该根据施工场地水泥和砂浆的配比要求来设置，通过搅拌测试之后便可以下定论。

②搅拌丙乳砂浆的过程需要通过人工来进行，现将干质水泥和砂在不加水的条件下搅拌均匀，然后在按照特定配比来加入水和丙乳，借助人力将其搅拌匀实。

全部原材料的称量工作一定要精确，才能进行搅拌工作。

单次搅拌的丙乳砂浆要在30-45分钟内完成。

2施工技术2.1施工工具磅秤、盛水泥的桶、铁锨、木头抹子、抹地的刷子、塑料材质的薄膜和喷雾器以及胶布、较为特殊的部分用模板、凿除器具等都属于施工过程所需器具。

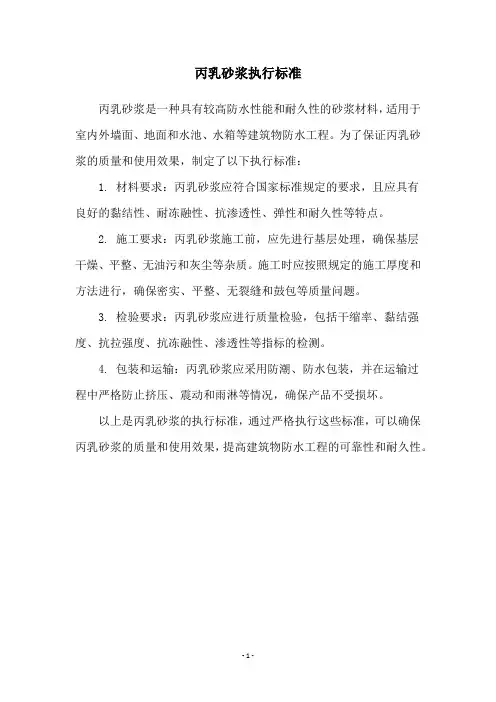

丙乳砂浆执行标准
丙乳砂浆是一种具有较高防水性能和耐久性的砂浆材料，适用于室内外墙面、地面和水池、水箱等建筑物防水工程。

为了保证丙乳砂浆的质量和使用效果，制定了以下执行标准：
1. 材料要求：丙乳砂浆应符合国家标准规定的要求，且应具有
良好的黏结性、耐冻融性、抗渗透性、弹性和耐久性等特点。

2. 施工要求：丙乳砂浆施工前，应先进行基层处理，确保基层
干燥、平整、无油污和灰尘等杂质。

施工时应按照规定的施工厚度和方法进行，确保密实、平整、无裂缝和鼓包等质量问题。

3. 检验要求：丙乳砂浆应进行质量检验，包括干缩率、黏结强度、抗拉强度、抗冻融性、渗透性等指标的检测。

4. 包装和运输：丙乳砂浆应采用防潮、防水包装，并在运输过
程中严格防止挤压、震动和雨淋等情况，确保产品不受损坏。

以上是丙乳砂浆的执行标准，通过严格执行这些标准，可以确保丙乳砂浆的质量和使用效果，提高建筑物防水工程的可靠性和耐久性。

- 1 -。

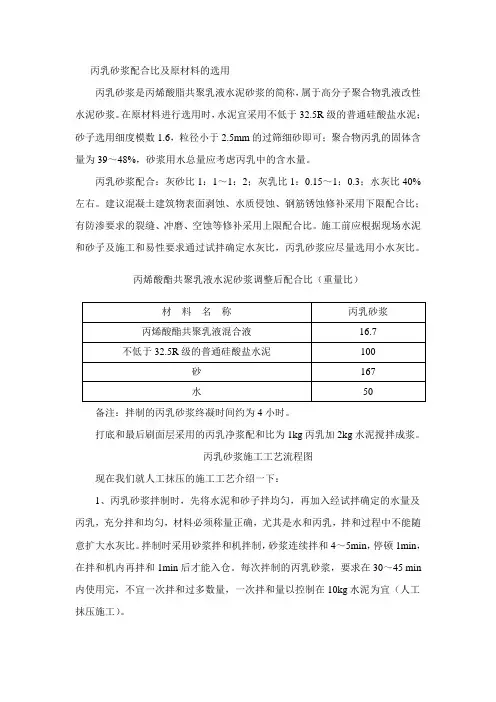

丙乳砂浆配合比及原材料的选用丙乳砂浆是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。

在原材料进行选用时，水泥宜采用不低于32.5R级的普通硅酸盐水泥；砂子选用细度模数1.6，粒径小于2.5mm的过筛细砂即可；聚合物丙乳的固体含量为39～48%，砂浆用水总量应考虑丙乳中的含水量。

丙乳砂浆配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。

建议混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。

施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。

丙烯酸酯共聚乳液水泥砂浆调整后配合比（重量比）备注：拌制的丙乳砂浆终凝时间约为4小时。

打底和最后刷面层采用的丙乳净浆配和比为1kg丙乳加2kg水泥搅拌成浆。

丙乳砂浆施工工艺流程图现在我们就人工抹压的施工工艺介绍一下：1、丙乳砂浆拌制时，先将水泥和砂子拌均匀，再加入经试拌确定的水量及丙乳，充分拌和均匀，材料必须称量正确，尤其是水和丙乳，拌和过程中不能随意扩大水灰比。

拌制时采用砂浆拌和机拌制，砂浆连续拌和4～5min，停顿1min，在拌和机内再拌和1min后才能入仓。

每次拌制的丙乳砂浆，要求在30～45 min 内使用完，不宜一次拌和过多数量，一次拌和量以控制在10kg水泥为宜（人工抹压施工）。

2、施工前需将旧混凝土剥蚀层凿除，凿除厚度为2～3cm。

然后在凿毛的旧混凝土表面（简称基面）用高压水冲洗干净，等基面无积水呈潮湿状时，先在基面上涂刷一层丙乳胶乳净浆，净浆要求涂布均匀，且无漏涂现象。

净浆涂刷后立即摊铺搅拌均匀的丙乳胶乳水泥砂浆。

3、为保证质量应先用丙乳净浆打底，然后分层抹压丙乳砂浆，每层厚度控制在5mm左右。

抹压时采用倒退法进行，即加压方向与刚建砂浆层前进方向相反，要求丙乳砂浆层密实，且表面平整光滑。

砂浆铺筑到位后，应用力压实，随后抹面，注意向一个方向抹平，不要来回多次抹，不需第二次收光。

水利工程加固修复中水泥基丙乳砂浆应用水泥基丙乳砂浆加固修复技术由于发明时间较短，需要对其进行更加深入的分析和研究，以进一步扩大其应用范围。

首先介绍了水泥基丙乳砂浆的主要性能，然后从砂浆拌制、砂浆喷射工艺、养护等方面详细介绍了该技术的工艺过程。

结合某城市的水利工程加固修复项目，详细介绍了水泥基丙乳砂浆的实践应用情况，发现取得了非常好的应用效果。

标签：水利工程;加固修复;丙乳;砂浆水利工程项目经过长时间使用后都会出现各种问题，存在一些安全隐患，需要对其进行加固修复处理。

传统的修复方法主要包括水泥砂浆修复、环氧砂浆修复等。

但在实践过程中，这些传统的修复方法仍然达不到理想的效果[1]。

因此，有必要对新的水利工程加固修复技术进行研究和分析，水泥基丙乳砂浆修复技术应运而生[2]。

但此项技术的实际运用存在一定的局限性，不是所有的场合都可以使用水泥基丙乳砂浆实施修复。

混凝土结构表面脱落或者面层碳化问题，利用水泥基丙乳砂浆修复技术可取得很好的效果[3]。

1、水泥基丙乳砂浆性能分析水泥基丙乳砂浆是一种新发明的复合型水泥材料，原理是在水泥砂浆中添加适量有机聚合物，水泥在凝固过程中发生水化效应，与此同时聚合物乳液慢慢失水，最后得到一种聚合物膜。

已有的实践表明，水利工程加固修复中利用水泥基丙乳砂浆能够取得非常好的效果。

不管是经济效益还是社會效益都非常显著。

水泥基丙乳砂浆加固修复技术自发明以来主要在水工建筑中进行应用，因为多方面因素的影响，其使用范围一直都很小，没有得到大面积推广。

在实践过程中如果需要对水泥基丙乳砂浆进行大面积使用时，那么整个施工时间持续较长，会在一定程度上增加劳动强度。

在实践过程中，有研究人员发现，在对丙乳砂浆进行搅拌过程中添加一定数量的高效减水剂，就可以在一定程度上对砂浆和易性进行优化改善，使砂浆凝固时间得到显著延长。

此外，如果砂浆已经出现了凝固现象，通过对其进行二次搅拌还可以继续使用，这样就能够避免施工材料的浪费，节约施工原材料。

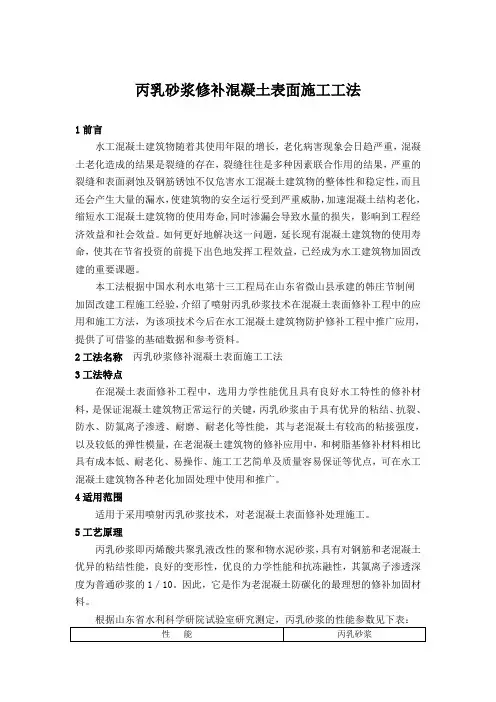

丙乳砂浆修补混凝土表面施工工法1前言水工混凝土建筑物随着其使用年限的增长，老化病害现象会日趋严重，混凝土老化造成的结果是裂缝的存在，裂缝往往是多种因素联合作用的结果，严重的裂缝和表面剥蚀及钢筋锈蚀不仅危害水工混凝土建筑物的整体性和稳定性，而且还会产生大量的漏水，使建筑物的安全运行受到严重威胁，加速混凝土结构老化，缩短水工混凝土建筑物的使用寿命,同时渗漏会导致水量的损失，影响到工程经济效益和社会效益。

如何更好地解决这一问题，延长现有混凝土建筑物的使用寿命，使其在节省投资的前提下出色地发挥工程效益，已经成为水工建筑物加固改建的重要课题。

本工法根据中国水利水电第十三工程局在山东省微山县承建的韩庄节制闸加固改建工程施工经验，介绍了喷射丙乳砂浆技术在混凝土表面修补工程中的应用和施工方法，为该项技术今后在水工混凝土建筑物防护修补工程中推广应用，提供了可借鉴的基础数据和参考资料。

2工法名称丙乳砂浆修补混凝土表面施工工法3工法特点在混凝土表面修补工程中，选用力学性能优且具有良好水工特性的修补材料，是保证混凝土建筑物正常运行的关键，丙乳砂浆由于具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，其与老混凝土有较高的粘接强度，以及较低的弹性模量，在老混凝土建筑物的修补应用中，和树脂基修补材料相比具有成本低、耐老化、易操作、施工工艺简单及质量容易保证等优点，可在水工混凝土建筑物各种老化加固处理中使用和推广。

4适用范围适用于采用喷射丙乳砂浆技术，对老混凝土表面修补处理施工。

5工艺原理丙乳砂浆即丙烯酸共聚乳液改性的聚和物水泥砂浆，具有对钢筋和老混凝土优异的粘结性能，良好的变形性，优良的力学性能和抗冻融性，其氯离子渗透深度为普通砂浆的1／10。

因此，它是作为老混凝土防碳化的最理想的修补加固材料。

丙乳砂浆的施工与普通砂浆的施工有所不同。

由于丙乳的掺入，起到了减水剂的作用，使得丙乳砂浆具有优良的和易性，给采用喷射工艺施工带来了极大方便。

【关键词】丙乳砂浆；配合比；改性机理；施工要点一、工程简介湛江市鹤地水库位于广东省湛江市九洲江中游，拦截九洲江干流蓄水成库，现坝址位于廉江市河唇镇，距湛江市约60公里。

本次加固工程位于鹤地水库第一溢洪道闸室底板、护坦。

第一溢洪道建于1958年，闸室部分长31.1m，宽50.0m，护坦部分长30m，宽58m，总加固面积3650m2。

经过多年运行，溢洪道闸室底板、护坦混凝土出现严重破损现象：溢洪道护坦东北角严重下沉，致使护坦混凝土出现多条脉状裂缝，裂缝累计长度250m；混凝土表面剥蚀现象严重；混凝土严重碳化。

二、丙乳砂浆简介（一）丙乳砂浆的构成丙乳砂浆是丙烯酸酯共聚乳液水泥砂浆的简称。

丙烯酸酯共聚乳液是由甲基丙烯酸甲酯、丙烯酸丁酯、甲基丙烯酸共聚制成的水溶性乳液，在丙烯酸酯共聚乳液中加入农乳600号稳定剂和284P有机硅乳液后的混合液，可以与水、水泥和砂拌制成丙烯酸酯共聚乳液水泥砂浆。

丙乳砂浆的基本配合比见表1：表1:丙烯酸酯共聚乳液水泥砂浆配合比（重量比）经过现场试验，按表1配合比拌制的丙乳砂浆浓度过稀，砂浆终凝时间过长（约24小时），其原因是砂含量偏低。

经研究砂浆配合比需要进行调整。

由于溢洪道护坦混凝土基础差，砼有继续下沉的趋势，在丙乳胶乳水泥砂浆中添加PP改性聚丙烯纤维以增强砂浆的抗拉性能。

调整后配合比如表2所示：表2：丙烯酸酯共聚乳液水泥砂浆调整后配合比（重量比）经过现场试验，按表2拌制的丙乳砂浆终凝时间约4小时。

（二）丙乳砂浆的性能丙乳砂浆是相同条件下普通水泥砂浆抗压强度的75%，抗拉强度的1.05倍，其比旧水泥砂浆的粘结强度提高1.4～4.0倍左右，极限引伸率提高3.5倍，吸水率降低30%，抗碳化能力增强5倍左右，抗海水氯离子渗透能力增强9倍左右，抗拉弹模的50%左右，收缩变形的60%，抗磨性能的1.35倍，且具有抗老化的良好性能。

（三）改性机理丙乳砂浆性能的改善不仅是由于显著地减少了用水量，而且由于聚合物乳液在水泥水化时失水形成聚合物膜，与水泥浆体呈连续相，改善了硬化水泥砂浆的物理组织结构与结构内应力，大大减少了微裂缝出现的可能性，同时聚合物纤维越过裂缝，起到了架桥和填充作用，限制了裂缝的蔓延，切断其与外界的通道，填充了空隙，从而使丙乳胶乳水泥砂浆抗裂性、粘结强度、抗碳化、抗渗、抗氯离子渗透能力均得到极大提高。
