光学薄膜特性计算

光学薄膜的工作原理及光学性能分析一、引言光学薄膜是一种非常重要的光学材料，具有广泛的应用领域，如光学器件、光伏电池、激光技术等。

本文将重点介绍光学薄膜的工作原理以及对其光学性能的分析。

二、光学薄膜的工作原理光学薄膜是由一层或多层透明材料组成的膜层结构，在光学上表现出特定的光学性质。

其工作原理主要涉及薄膜的干涉效应和反射、透射等光学过程。

1. 干涉效应光学薄膜的干涉效应是指光波在不同介质之间反射、透射时，发生相位差导致光波叠加出现干涉现象。

光学薄膜利用干涉效应控制特定波长的光的传播，实现光的反射增强或衰减。

2. 反射和透射光学薄膜的反射和透射性能取决于入射光波的波长和薄膜的光学参数。

当入射光波与薄膜的折射率不同，一部分光波将发生反射，其反射强度与入射波和薄膜参数有关。

另一部分光波将透过薄膜，其透射强度也与入射波和薄膜参数有关。

三、光学薄膜的光学性能分析光学薄膜的光学性能分析是指对其反射、透射、吸收等光学特性进行定量研究。

1. 反射率与透射率的测量反射率和透射率是评价光学薄膜性能的重要指标。

可以通过光谱测量，通过测量入射光、反射光和透射光的强度，计算得到反射率和透射率。

2. 全波段光学性能分析除了对特定波长的光学性能分析外，还需要对光学薄膜在全波段范围内的性能进行研究。

这可以通过利用光学薄膜在不同波长下的反射和透射特性，进行光学模拟和仿真计算得到。

3. 色散性能研究光学薄膜的色散性能是指其折射率随波长的变化关系。

色散性能对光学器件的性能和应用有重要影响。

可以通过光谱色散测量系统测量得到光学薄膜的色散曲线。

4. 热稳定性分析光学薄膜在高温环境下的性能稳定性也是重要的考量指标。

可以通过热循环测试和热稳定性测量仪等设备，对光学薄膜的热稳定性进行评估和分析。

四、光学薄膜的应用光学薄膜由于其独特的光学性质和广泛的应用领域，得到了广泛的应用。

1. 光学器件光学薄膜在光学器件中广泛应用，如反射镜、透镜、滤光片等。

光学薄膜材料的光学性能研究光学薄膜材料是一种具有特殊结构的材料，其研究对象主要是光的传播、反射和吸收等光学性质。

正因为其独特的性能，光学薄膜材料在光电子技术、光学传输等领域有着广泛的应用。

本文将探讨光学薄膜材料的光学性能研究，包括其原理、方法和应用。

首先，光学薄膜材料的研究需要了解其光学性质的基本原理。

光学薄膜材料的光学性质主要包括折射率、透过率、反射率和吸收率等。

折射率是光射入材料中时的折射行为，是衡量材料对光的传播速度影响的指标。

透过率指的是光传递时，材料对其中的透过光的量。

反射率则是测量光射入材料表面后反射的光的比例。

吸收率则是指材料对光的吸收程度。

通过对这些光学性质的研究，我们可以深入了解材料的光学特性。

其次，研究光学薄膜材料的光学性能需要借助一些实验方法。

常用的实验方法包括透射光谱、反射光谱、椭偏仪测量等。

透射光谱是测量材料在光通过时透过光的光谱分布，可以帮助分析材料的透明度和吸收率。

反射光谱则是测量材料的反射光的光谱分布，用以分析材料的反射率。

椭偏仪测量则是通过测量材料对椭偏光的旋转角度，来分析材料的旋光性质，从而研究材料的结构和性能。

光学薄膜材料的研究不仅仅停留在理论层面，还有着广泛的应用价值。

其中最为重要的应用之一是在光电子设备中的应用。

光电子器件可以利用光学薄膜材料的折射率和反射率等性质来改变光的传输和转换行为。

比如，通过使用光学薄膜材料制作光学滤波器，可以实现在特定波长范围内的光的选择性透过或反射，从而实现光信号的调控。

此外，光学薄膜材料还可以用于制作光学镜片、薄膜光学器件等，广泛应用于光学传输、光学显示和光纤通信等领域。

在光学薄膜材料的研究中，还存在着一些挑战和问题。

首先，光学薄膜材料的制备和加工技术要求十分高，需要掌握严格的工艺和材料处理方法。

其次，光学薄膜材料的光学性能与材料的结构密切相关，因此需要对材料的微观结构进行研究。

此外，光学薄膜材料的光学性能也受到环境因素的影响，如温度、湿度等。

薄膜光学特性计算薄膜光学特性的计算首先需要建立薄膜的折射率模型。

薄膜的折射率是指光线在薄膜中传播时光速相对于真空中的光速的比值，它与薄膜材料的性质和波长有关。

常用的折射率模型有Cauchy方程和Sellmeier方程等。

Cauchy方程是描述物质的折射率与波长的关系的经验公式。

它的表达式为：n(λ) = A + B/λ^2 + C/λ^4 + ...，其中n(λ)是波长为λ时的折射率，A、B、C等是与材料特性相关的常数。

Sellmeier方程是一种更加精确的薄膜折射率模型，适用于描述介质的色散性质。

Sellmeier方程的一般形式为：n(λ) = √(1 + ∑(B_iλ^2)/(λ^2 - C_i^2))，其中n(λ)同样是波长为λ时的折射率，B_i和C_i是与材料特性相关的常数。

在获得薄膜的折射率模型后，可以通过Fresnel方程来计算薄膜的反射和透射光的特性。

Fresnel方程是描述光线通过两个介质界面时的反射和透射光强之间关系的公式。

对于垂直入射的单色光，Fresnel方程可以表示为：r = (n1cosθ1 - n2cosθ2) / (n1cosθ1 + n2cosθ2)；t = 2n1cosθ1 / (n1cosθ1 + n2cosθ2)其中r和t分别表示反射和透射的光强，n1和n2分别为两个介质的折射率，θ1和θ2分别为入射角和折射角。

最后，可以通过多次反射和透射计算得到薄膜的总反射和总透射光强。

根据能量守恒定律，总反射和总透射光强之和应等于入射光强。

除了反射和透射，薄膜的吸收也是光学特性中的重要参数。

吸收是指入射光被材料吸收转化为其他形式的能量。

吸收与薄膜的材料和厚度有关，可以通过吸收系数来描述。

吸收系数与入射光波长和薄膜折射率的关系可以通过光学吸收谱进行研究和计算。

综上所述，薄膜光学特性的计算是通过建立薄膜的折射率模型，运用Fresnel方程计算反射和透射的光强，进而得到薄膜的总反射和总透射光强，以及通过吸收系数计算薄膜的吸收特性。

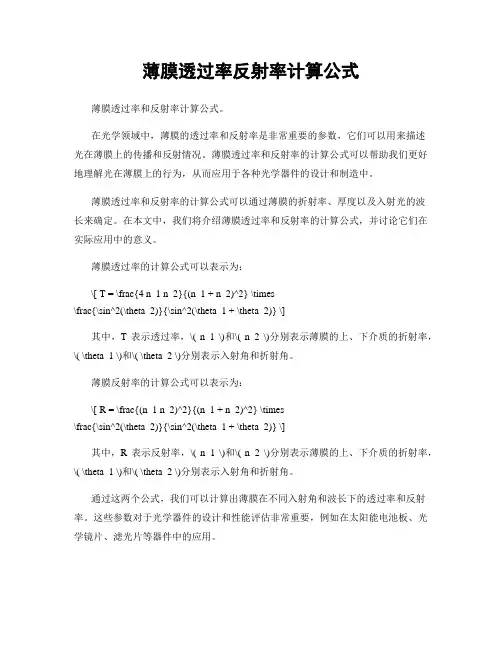

薄膜透过率反射率计算公式薄膜透过率和反射率计算公式。

在光学领域中，薄膜的透过率和反射率是非常重要的参数，它们可以用来描述光在薄膜上的传播和反射情况。

薄膜透过率和反射率的计算公式可以帮助我们更好地理解光在薄膜上的行为，从而应用于各种光学器件的设计和制造中。

薄膜透过率和反射率的计算公式可以通过薄膜的折射率、厚度以及入射光的波长来确定。

在本文中，我们将介绍薄膜透过率和反射率的计算公式，并讨论它们在实际应用中的意义。

薄膜透过率的计算公式可以表示为：\[ T = \frac{4 n_1 n_2}{(n_1 + n_2)^2} \times\frac{\sin^2(\theta_2)}{\sin^2(\theta_1 + \theta_2)} \]其中，T表示透过率，\( n_1 \)和\( n_2 \)分别表示薄膜的上、下介质的折射率，\( \theta_1 \)和\( \theta_2 \)分别表示入射角和折射角。

薄膜反射率的计算公式可以表示为：\[ R = \frac{(n_1 n_2)^2}{(n_1 + n_2)^2} \times\frac{\sin^2(\theta_2)}{\sin^2(\theta_1 + \theta_2)} \]其中，R表示反射率，\( n_1 \)和\( n_2 \)分别表示薄膜的上、下介质的折射率，\( \theta_1 \)和\( \theta_2 \)分别表示入射角和折射角。

通过这两个公式，我们可以计算出薄膜在不同入射角和波长下的透过率和反射率。

这些参数对于光学器件的设计和性能评估非常重要，例如在太阳能电池板、光学镜片、滤光片等器件中的应用。

在实际应用中，薄膜的材料、厚度、折射率等参数都会对透过率和反射率产生影响。

因此，我们需要根据具体的薄膜材料和结构来确定透过率和反射率的计算公式，并进行相应的实验验证。

除了上述的计算公式，我们还可以通过薄膜的光学特性参数来确定透过率和反射率，例如透射系数和反射系数。

光学中的光学薄膜方程光学薄膜是指在透明基板上制备的表面具有一定反射或透过性质的薄层材料。

它广泛应用于光学器件、太阳能电池、显示器、光学滤波器等领域。

而在光学薄膜的设计和制备中，薄膜的光学性能是关键的指标。

因此，探究光学薄膜的光学性能是非常重要的。

在光学薄膜工程中，通常会使用薄膜设计软件进行光学设计，通过对光学薄膜的折射率和厚度进行优化，实现一定的光学性能。

而这些设计工具中，就包含了光学薄膜的方程。

这些方程是如何得出的呢？在光学薄膜设计中，用于描述薄膜光学性质的主要方程包括反射、透射、干涉等。

其中，最主要的方程是反射和透射方程。

反射方程反射方程是描述入射光线反射光线光学特性的方程。

通过反射方程可以计算出反射光线中所包含的能量对原始入射光线的衰减情况。

在没有考虑天空散射等外部因素的情况下，反射方程可以表示为：R = (ns-n1)/(ns+n1)^2其中，R是反射光线的衰减系数；ns是薄膜的折射率；n1是空气中的折射率。

从反射方程可以看出，光在空气和薄膜的交界面发生反射的能量与空气和薄膜之间的折射率有关。

因此，可以通过改变薄膜的折射率，来调节反射光线的能量衰减情况。

透射方程透射方程是描述入射光线穿过薄膜后出射的光线光学特性的方程。

和反射方程类似，透射方程也可以用来计算出透射光线中所包含的能量对原始入射光线的衰减情况。

在没有考虑天空散射等外部因素的情况下，透射方程可以表示为：T = (4n1ns)/(n1+ns)^2其中，T是透射光线的衰减系数；ns是薄膜的折射率；n1是空气中的折射率。

从透射方程可以看出，与反射方程类似，光在空气和薄膜交界面上的折射率越大，透射光线的能量就会越弱，因此透射方程中薄膜的折射率具有调节透射光线的能量的作用。

薄膜干涉薄膜干涉是指当由两个反射率不同的介质夹在一起形成了薄膜时，入射到薄膜上的光线被反射、干涉，从而形成了某些特定的波长的光线。

薄膜干涉现象广泛应用于光学薄膜的设计和制备中。

光学薄膜技术复习提纲闭卷考试120分钟考试时间:17周周三下午3:00—5:00 （12月30号）题型：选择题（10*2）填空题（10题24分）判断题（10题）简答题（4题24分）综合题（2题22分，计算1题，论述1题）考试内容包含课本与课件，简答和综合题包含作业和例题一、判断题1.光束斜入射到膜堆时，s—偏振光的反射率总是比p—偏振光的反射率高（正确）2.对称膜系可以完全等效单层膜（错误，仅在通带中有类似特性）3.对于吸收介质，只要引入复折射率，进行复数运算，那么就可以完全使用无吸收时的公式（正确）4.膜层的特征矩阵有两种表达方式：导纳矩阵和菲涅尔系数矩阵（错误）5.简单周期性多层膜，在其透射带内R«1 （错误）6.在斜入射情况下，带通滤光片S—偏振光的带宽比p—偏振光的带宽为大（正确）7.在包含吸收介质时，光在正反两个入射方向上的透过率是一样的（正确）& 发生全反射时，光的能量将不进入第二介质（错误）9.斜入射时，银反射膜的偏振效应比铝反射膜大（AI： 0.64-/5.50, Ag： 0.050-/2.87）（错误，因为银的折射率远小于铝）10.高反射介质膜的截止深度是指在截止波长处的反射率（错误，是指截止带中心处的反射率）第一章薄膜光学特性计算基础1、干涉原理：同频率光波的复振幅矢量叠加。

2、产生干涉的条件：频率相同、振动方向一致、位相相同或位相差恒定。

3、薄膜干涉原理：层状物质的平行界面对光的多次反射和折射，导致同频率光波的多光束干涉叠加。

4、光学薄膜：薄到可以产生干涉现象的膜层、膜堆或膜系。

5、麦克斯韦方程组：Vx//= / + —(1) dtVxE = -^y(2)V»D = p(3)▽• 3 = 0(4)6、物质方程:D = sE \B = pH7、 光学导纳：y =也瓦\KxE\ 8、 菲涅尔系数：菲涅尔系数就是界面上的振幅反射系数和振幅透射系数。

9、 特征矩阵：表征薄膜特性的矩阵，仅包含薄膜的特征参数cos q — sin §z?/1 sin q cos ®11、 虚设层：当膜层厚度对于中心波长来说是几/2或其整数倍时，该层存在对于中心波长 处的透过率/反射率无影响，因此称为虚设层。
