逆向⼯程是什么意思？逆向⼯程具体怎么操作？ 在汽车设计以及其他⼯业设计中经常会听到⼀个名词：逆向⼯程。

逆向⼯程到底是什么技术?操作⼜是怎样的呢?华锐欣程今天就给⼤家做⼀个简单的科普。

按照书⾯⼀点的说法，逆向⼯程⼜称逆向技术，是⼀种产品设计技术再现过程，即：对⼀项⽬标产品进⾏逆向分析及研究，从⽽演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素，以制作出功能相近，但⼜不完全⼀样的产品。

⽤通俗⼀点话来讲，逆向⼯程流程其实很好理解，就是把⼀个现有的成品产品进⾏拆解分析，推导出它的制造结构与功能，然后仿造出来。

⼀句话，透过现象寻找本质。

那么逆向⼯程具体怎么操作呢? 逆向⼯程的具体操作流程如下： ⾸先，对于已有样品，你要将其分解为最基本的可处理对象，在现阶段，通常通过计算机技术来实现这⼀过程，叫做：对象数字化( object digitization )。

具体⽅法是利⽤⼀些合适的测量设备，根据产品模型测量得到空间拓扑离散点数据，并将测量结果以⽂件或数据库的⽅式存储。

通常采⽤三坐标测量机、三维激光扫描仪、三维数字化仪、物体多⾓度照⽚等数字化⽅法来快速、准确地获取数据。

当得到 T 较完整的采样数据以后，可通过三维图形处理技术将采样数据以三维图形的⽅式显⽰出来，得到直观简略的产品结构外形。

此外还需对测量数据作些编辑处理，如删除噪声点、增加必要的补偿点，数据分割、压缩等。

其次，在对象数字化完成之后，需要对这些数据进⾏重新组合搭建，来还原真实的产品模型，简称重构模型( object modeling )。

具体⽅法是，根据空问拓扑离散点数据反求出产品的三维 CAD 模型，并在产品对象分析和插值检测后，对模型进⾏逼近调整和优化。

第三，模型构造完成之后，需要进⾏⼀系列的细致分析，以选择合适的⽣产⼯艺，简称对象分析( object analysis )。

具体操作是，将模型和设计表征⽤于产品的表⾯分析、有限元分析和⼯艺分析，并将分析结果以⽂件或数据库的⽅式存储起来，以备其他模块检索调⽤。

SolidWorks逆向工程的方法与应用研究逆向工程是指通过对产品或零部件的实体进行逆向建模和分析，以了解其形状、结构和性能等特征，并可用于设计改进、制造、仿真模拟以及产品维护和更新等方面。

在逆向工程领域，SolidWorks是一种功能强大且广泛应用的三维计算机辅助设计（CAD）软件。

本文将研究SolidWorks逆向工程的方法与应用。

一、逆向工程的方法及流程1. 获取数据：逆向工程的第一步是通过使用扫描仪、激光测量仪或其他测量设备获取产品的实际几何数据。

这些数据可以是点云数据、网格数据或CAD文件等。

2. 数据处理：得到原始数据后，需要对其进行处理，以便在SolidWorks中进行后续操作。

这可能涉及到数据清洗、滤波、修复和曲线拟合等步骤。

3. 数据导入：将处理后的数据导入SolidWorks中进行后续操作。

SolidWorks提供了多种导入格式的选项，如STL、IGES、STEP等。

选择合适的导入格式可以确保准确导入数据。

4. 几何重建：在SolidWorks中，逆向工程的核心任务是重建三维模型。

可以使用多种方法进行几何重建，如NURBS曲线拟合、曲面重建、实体建模等。

5. 模型验证：在完成几何重建后，需要对重建的模型进行验证。

这通常涉及到与原始数据进行比较，进行误差分析，并采取必要的调整和修复措施。

6. 后续操作：完成模型验证后，可以进行后续操作，如设计改进、产品优化以及与其他软件的集成等。

二、SolidWorks逆向工程的应用逆向工程在各个行业都具有广泛的应用。

以下是SolidWorks逆向工程在几个行业中的应用案例：1. 汽车制造业：在汽车设计和制造过程中，逆向工程可以通过对现有车辆或零部件进行扫描和建模，以帮助设计师进行改进或重新设计。

通过SolidWorks的强大功能，可以更快速地进行设计评估和优化。

2. 工业制造业：逆向工程在工业制造过程中也发挥着重要作用。

通过对现有设备和零部件进行逆向建模和分析，可以帮助改进产品设计、提高生产效率以及优化设备维护等方面的工作。

逆向工程实施方案逆向工程是指通过对产品进行分析、研究，以了解其设计和制造的过程、原理、结构及特性的技术手段。

在实际工程应用中，逆向工程通常用于产品改进、竞争对手产品分析、产品故障分析等方面。

逆向工程实施方案是指在进行逆向工程时所采取的具体步骤和方法，下面将对逆向工程实施方案进行详细介绍。

首先，进行准备工作。

在实施逆向工程之前，需要对所要分析的产品进行充分的了解和调研。

这包括对产品的结构、材料、工艺、性能等方面进行全面的了解，同时需要准备好相应的工具和设备，例如CAD软件、3D扫描仪等。

其次，进行产品解构和分析。

在实施逆向工程时，首先需要对产品进行解构，将产品进行拆解，并记录下每个零部件的结构、尺寸、材料等信息。

然后通过3D扫描等技术手段对每个零部件进行数字化建模，以获取产品的三维模型数据。

接着对产品的功能、性能、工艺进行分析，找出产品的设计特点和制造工艺，了解产品的优缺点和技术难点。

接下来，进行技术研究和仿制。

在对产品进行了全面的分析之后，可以根据产品的特点和技术要求，进行相关的技术研究和仿制工作。

这包括对产品的关键技术进行研究和攻关，寻找替代材料和工艺，优化产品的设计和制造工艺，以达到改进产品性能和降低成本的目的。

最后，进行成果评估和应用。

在完成逆向工程的相关工作后，需要对所获得的成果进行评估和验证。

这包括对仿制产品进行性能测试和验证，确保仿制产品达到设计要求。

同时还需要评估逆向工程的成本和效益，分析逆向工程的应用前景和市场潜力，为进一步的产品开发和改进提供参考。

总的来说，逆向工程实施方案是一个系统工程，需要在实施过程中充分考虑产品的特点和要求，合理安排各项工作，确保逆向工程的顺利进行和取得预期的成果。

同时，逆向工程实施方案的具体内容和步骤也会因不同的产品和需求而有所差异，需要根据具体情况进行调整和补充。

希望本文所介绍的逆向工程实施方案能够为相关工作者提供一定的参考和帮助。

基于逆向工程技术的产品设计随着科技的不断发展，逆向工程技术在产品设计领域的应用越来越广泛。

在传统的产品设计中，设计师们往往需要花费大量的时间和精力来进行研究和分析，而逆向工程技术则可以帮助设计师们更快速地进行产品设计和改进。

逆向工程技术是指通过对已有产品进行分析、拆解和研究，以获取产品的设计原理和结构特征，从而为设计新产品或改进现有产品提供数据支持的技术手段。

本文将探讨基于逆向工程技术的产品设计，以及其在产品设计领域中的应用和发展趋势。

一、逆向工程技术的原理和方法逆向工程技术是一种通过对已有产品进行分析和研究，以获取产品的设计原理和结构特征的技术手段。

其原理是通过对产品的外部形态、结构和功能进行分析，然后采用各种手段来还原产品的设计原理和结构特征，以获取产品的设计参数和工艺流程。

逆向工程技术主要包括以下几个方面的内容：1. 几何数据获取：通过使用3D扫描仪或CT扫描仪等设备，将产品的外部形态进行数字化，以获取产品的三维几何数据。

2. 数据处理：对获取的三维几何数据进行处理和分析，包括数据的清理、重建和配准等工作，以获取产品的设计参数和结构特征。

3. 工程设计：根据数据处理的结果，进行产品的工程设计和优化，以满足产品功能和性能的要求。

4. 快速原型制造：利用3D打印等快速原型制造技术，将产品的设计方案转化为实体模型，进行样机的制作和测试。

逆向工程技术的方法主要包括3D扫描、CT扫描、CAD建模、快速原型制造等多种技术手段，通过这些方法可以将产品的外部形态进行数字化，获取产品的三维几何数据，并进行处理和分析，以支持产品的设计和改进。

在产品设计过程中，逆向工程技术可以帮助设计师们更快速地进行产品设计和改进，提高产品设计的效率和质量。

基于逆向工程技术的产品设计主要包括以下几个方面的内容：1. 产品设计：通过对已有产品进行分析和研究，获取产品的设计原理和结构特征，为设计新产品提供数据支持。

2. 产品改进：通过对现有产品进行分析和研究，发现产品的设计缺陷和不足之处，并进行改进和优化。

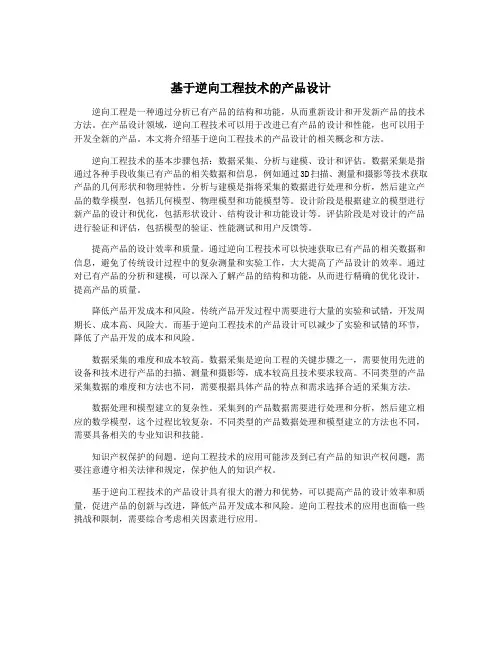

基于逆向工程技术的产品设计逆向工程是一种通过分析已有产品的结构和功能，从而重新设计和开发新产品的技术方法。

在产品设计领域，逆向工程技术可以用于改进已有产品的设计和性能，也可以用于开发全新的产品。

本文将介绍基于逆向工程技术的产品设计的相关概念和方法。

逆向工程技术的基本步骤包括：数据采集、分析与建模、设计和评估。

数据采集是指通过各种手段收集已有产品的相关数据和信息，例如通过3D扫描、测量和摄影等技术获取产品的几何形状和物理特性。

分析与建模是指将采集的数据进行处理和分析，然后建立产品的数学模型，包括几何模型、物理模型和功能模型等。

设计阶段是根据建立的模型进行新产品的设计和优化，包括形状设计、结构设计和功能设计等。

评估阶段是对设计的产品进行验证和评估，包括模型的验证、性能测试和用户反馈等。

提高产品的设计效率和质量。

通过逆向工程技术可以快速获取已有产品的相关数据和信息，避免了传统设计过程中的复杂测量和实验工作，大大提高了产品设计的效率。

通过对已有产品的分析和建模，可以深入了解产品的结构和功能，从而进行精确的优化设计，提高产品的质量。

降低产品开发成本和风险。

传统产品开发过程中需要进行大量的实验和试错，开发周期长、成本高、风险大。

而基于逆向工程技术的产品设计可以减少了实验和试错的环节，降低了产品开发的成本和风险。

数据采集的难度和成本较高。

数据采集是逆向工程的关键步骤之一，需要使用先进的设备和技术进行产品的扫描、测量和摄影等，成本较高且技术要求较高。

不同类型的产品采集数据的难度和方法也不同，需要根据具体产品的特点和需求选择合适的采集方法。

数据处理和模型建立的复杂性。

采集到的产品数据需要进行处理和分析，然后建立相应的数学模型，这个过程比较复杂。

不同类型的产品数据处理和模型建立的方法也不同，需要具备相关的专业知识和技能。

知识产权保护的问题。

逆向工程技术的应用可能涉及到已有产品的知识产权问题，需要注意遵守相关法律和规定，保护他人的知识产权。

逆向工程设计逆向工程设计是指通过分析和研究现有产品或技术，重新设计和开发出具有类似或更优秀性能的新产品或技术的过程。

这种设计方法在产品开发中普遍使用，可以使公司获得更好的竞争优势和丰厚的利润。

逆向工程设计有许多优势。

它允许设计师从已有的产品和技术中汲取经验和灵感，并在此基础上进行创新设计。

通过逆向工程，设计师可以分析和评估现有产品和技术的优缺点，从而确定新产品开发的方向和重点。

此外，逆向工程设计可以减少研发时间和成本，从而提高公司的效率和竞争力。

逆向工程设计的过程包括以下步骤：1. 收集现有产品和技术的信息。

这包括技术文献、用户手册、构图、制造工艺和材料等方面的资料。

2. 分析产品和技术的结构和功能。

通过研究已有产品的工作原理、零部件结构、材料特性、加工工艺等方面，分析其优缺点，为新产品的设计和开发提供思路。

3. 评估现有产品的竞争优势。

这包括市场需求、产品性能、制造成本、售价等多个方面的考虑。

通过评估当前市场的需求和竞争环境，为新产品的定位和开发提供指导。

4. 设计和开发新产品。

根据已有的信息和分析结果，设计师可以开始设想、绘制、测试和制造新产品。

这包括绘制详细的设计图纸、制定材料选择和加工工艺以及在实验室和工作环境中进行测试和验证。

逆向工程设计的成功关键在于分析和评估现有产品和技术，为新产品的开发提供正确的方向和重点。

设计师需要将逆向工程与创新设计相结合，使新产品在性能、成本和市场认可度等方面都具有优势。

总之，逆向工程设计在现代产品开发中具有非常重要的作用。

它不仅可以为设计师提供宝贵的经验和灵感，还可以为公司带来更好的效率和竞争优势。

随着科技的发展，逆向工程设计将会越来越普遍地应用于产品设计和开发领域。

工业设计中的逆向工程技术随着工业技术水平及人们生活质量、教育水平、审美水平的提高，互联网的普及，普通消费者对产品的质量要求、品味也在不断地提高，人们已不仅仅满足于产品的基本功能，对产品的使用性能和外观的要求也逐年提高，这些因素决定着产品在市场上的销售曲线。

如何快速有效地适应市场的变化，设计出具有优美形态的产品，逆向工程技术的出现，无疑为工业设计注入了新的方法和技术支持。

一逆向工程及其应用概述传统的产品设计开发流程通常是从概念设计到工程图，再制造出产品，我们称之为正向工程(或正向设计)，而产品的逆向工程是根据已有的实物(或零件或模型)生成工程图，再制造产品。

根据逆向对象的不同，逆向工程可分为实物逆向、软件逆向、影像逆向三个类别。

在工业设计领域中逆向工程的实际应用主要有以下几个方面：(1)新产品的设计开发，主要用于新产品的创新设计或改型设计;(2)已有产品的复制，再现原产品的设计意图;(3)损坏或磨损产品的还原;(4)复杂产品的特征断面设计提取;(5)数字化模型的检测，如可以检测产品的形变、焊接质量等以及进行模型的比较;(6)在美学与工程设计同等重要的领域，如交通工具设计领域，广泛采用真实比例的模型来评估产品的美学和工程是否适合批量生产，此时逆向工程起到了关键性的作用。

逆向工程也称为反求工程、反向工程、三坐标点测绘、三坐标的造型、抄数等。

它是由已有产品或实物模型通过关键设备精准测绘，认真剖析其设计意图并构建其CAD模型，从而较快地实施产品设计方案的先进技术手段。

二逆向工程实施的硬件条件和软件条件1.逆向工程硬件条件在应用逆向工程技术设计时，需将设计对象(模型或零件)进行三维数据的采集。

因此，硬件检测设备是逆向工程的核心硬件。

目前的测量技术常用的有坐标测量法、激光线结构光扫描、层切图像法、投影光栅法。

常见的物体三维几何形状的测量方法分为接触式测量与非接触式两大类。

接触式是传统的测量方式，测量过程中探头与模型表面接触，其典型代表为机械三坐标测量仪(CMM)。

简单阐述逆向工程技术及其流程
标题：逆向工程技术概述及其流程
一、逆向工程技术概述
逆向工程技术，又称反求工程，是一种产品设计技术手段，其基本原理是从已存在的产品或部件出发，通过对实物的测量、分析和研究，获取产品的几何形状、材料特性、制造工艺等设计信息，进而重构出原始的设计模型或者创新设计新的产品。

逆向工程广泛应用于产品改型设计、技术创新、质量检测、侵权分析等领域，是现代工业设计与制造中不可或缺的重要技术手段。

二、逆向工程的主要流程
1. 数据采集阶段：
这是逆向工程的第一步，通常采用三维扫描仪、CMM（三坐标测量机）等精密测量设备对实物进行精确的数据采集，获取物体表面的点云数据或几何特征数据。

2. 数据处理阶段：
对采集到的大量离散数据进行预处理，包括噪声过滤、数据平滑、点云拼接等操作，将其转化为可供后续建模使用的高质量数据集。

3. 曲面重构阶段：
根据处理后的数据，利用逆向工程软件如Geomagic, Rapidform等构建曲面模型，通过拟合、插值、光顺等方法，生成能准确反映实物表面特性的三维曲面模型。

4. 设计优化阶段：
在得到初步的三维模型后，设计师会对模型进行进一步的修改和完善，包括结构优化、尺寸调整、细节补充等，以满足设计需求和加工要求。

5. 制造阶段：
逆向工程的最后阶段是将优化后的三维模型转换为适合加工的二维图纸或CAM代码，提供给数控机床、3D打印设备等进行生产制造。

总结，逆向工程技术不仅能够帮助我们理解并复制现有的复杂产品，更能在原有产品的基础上进行创新设计和改进，对于推动产品更新换代和技术进步具有重大意义。
