【13】JCB4甲烷检测报警仪出厂检验规程

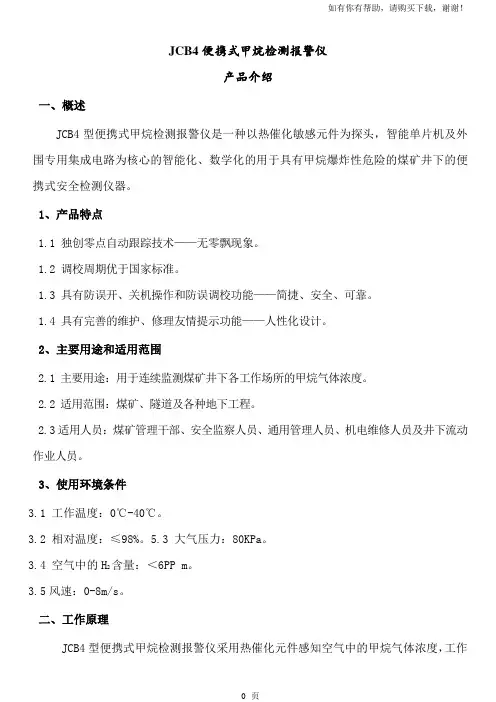

煤矿用JCB4便携式甲烷报警仪
1.用途：该仪器为矿用本质安全兼隔爆型，隔爆标志为ExibdI，主要用在有瓦斯的矿井中或其它需要检测瓦斯浓度的环境中、用于自动检测瓦斯浓度，实时报警。

2.特点：该仪器是在吸取了国内外同类产品之优点的基础上，精心设计研制的新一代智能化产品。

它具有如下特点：测试精度高、反应灵敏、稳定可靠、自检功能强(电池电压、报警点设定值)，自动校零，实时显示瓦斯浓度、超限声光报警、累计开机工作时间显示、环境温度检测(选用)。

能防止高浓度瓦斯对催化元件冲击，电池电压欠压预警、低压自动关机、大容量、高性能、长寿命的电池、工作时间可长达12小时以上，整机体积小，重量轻维护修理十分简便。

3.技术参数
测量范围0.00~4.00%CH4
基本误差0.00~1.00%CH4±0.10%CH4； 1.00~4.00%CH4增值的±10%CH4
报警点0.30~4.00CH4范围内任意设置(出厂时设置在1.00%CH4)
响应时间≤30S
分辩率0.01% Ch4
报警方式和效果声光报警，声级＞80dB，能见度20m(黑暗处)
连续工作时间≥12h
电池容量1400mAh
质量 150g
外形尺寸105mm×58mm×22mm。

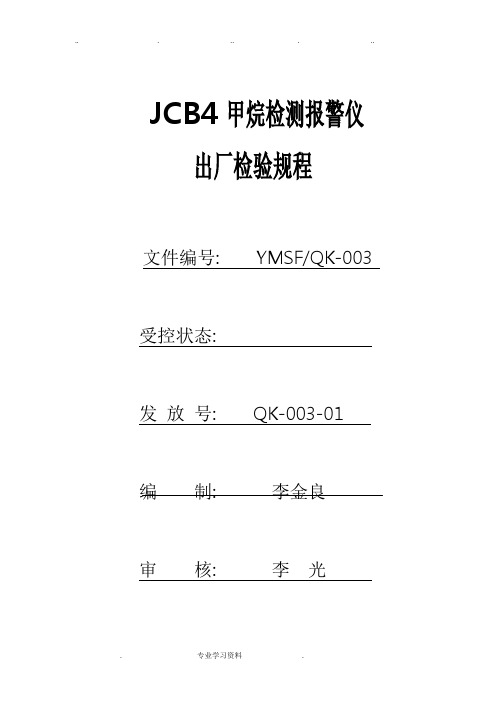

JCB4甲烷检测报警仪出厂检验规程文件编号: YMSF/QK-003受控状态:发放号: QK-003-01 编制: 李金良审核: 李光批准: 朱玉苓发布日期: 2009年5月邹城市兖煤赛福安全仪器有限公司兖煤赛福JCB4出厂检验规程文件编号YMSF/QK—003—01 版本号 B标题: 总则修改状态O页码第1页共1页一、目的对产品检验过程中所有影响产品性能的因素进行有效控制，确保产品性能符合标准要求。

二、范围适用于JCB4甲烷检测报警仪出厂检验。

三、有关内容1、产品检验依据GB 3836.1—2000《爆炸性气体环境用电气设备第1部分通用要求》、GB 3836.2—2000《爆炸性气体环境用电气设备第2部分隔爆型“d”》、GB 3836.4—2000《爆炸性气体环境用电气设备第4部分本质安全型“i”》、AQ 6207-2007《便携式载体催化甲烷检测报警仪》和Q/YMSF007-2009《JCB4甲烷检测报警仪》。

2、检验人员须经培训并持有检定员证书，全面掌握和运用产品检验规程。

3、检验仪器经国家主管部门检验认证并持有检定证书。

4、试验室环境条件和试验条件符合标准要求。

5、产品出厂要经过检验部门逐台检验并签发合格证，对不合格的产品质检人员有权退回车间返工，并填写不合格产品通知书。

兖煤赛福JCB4出厂检验规程文件编号YMSF/QK—003—02 版本号 B标题:出厂检验修改状态O检验项目页码第1页共1页一、目的对产品检验过程中所有影响产品性能的因素进行有效控制，确保产品性能符合标准要求。

二、范围适用于JCB4甲烷检测报警仪出厂检验。

三、检验项目1、外观及结构检查；2、基本功能检查；3、电源及充电检查；4、显示值稳定性测定；5、基本误差测定；6、工作时间测试；7、工作稳定性测定；8、响应时间测定；9、报警功能试验；10、位置变动试验；11、绝缘电阻检测（常态）；12、绝缘介电强度试验（抽检）；13、本安参数测定。

上海矿安矿用电器有限公司
JCB4型便携式甲烷检测报警仪
产品调校简要使用说明
注意事项：
1、不要用“打火机”气体冲击仪器催化元件，以免仪器催化元件中毒；
2、新仪器使用，先开机充电8小时以上，以便更好击活仪器催化元件、
电池的活性；
3、新仪器使用，充电后，为了测量准确，下井前需进行重新标定；
4、由于仪器测量原理是比对测试，测量值与调校气体流量大小有关，请
比对井下风速，对校准时的标准气体流量进行比对调整；可按行业标准流量设定为200ml/秒时，进行调校；
5、正常使用仪器，二周内需进行重新调校。

下文为仪器调校说明，请认真阅读。

重要提示：
A、调校完毕以后，应及时退出调校状态，以免发生误调校；
B、调校时，按“开关”键为确认键，长按“开关”键，执行调校退出命令；
C、“时间”、“电压”键为向上、向下调整数值键。

菜单说明菜单说明
F.－0. 零点调校 F.－b. 声音调整
F.－1. 灵敏度调校 F.――. 退过
F.－2. 时间调校。

便携式甲烷报警仪使用管理与维修操作规程模版一、概述便携式甲烷报警仪是一种用于检测甲烷气体浓度并发出警报的便携式设备。

本规程旨在规范便携式甲烷报警仪的使用、管理和维修操作，确保其正常工作和安全使用。

本规程适用于所有使用便携式甲烷报警仪的工作人员。

二、使用规程1. 使用前准备（1）在使用便携式甲烷报警仪之前，工作人员应先穿戴好个人防护装备，包括防护眼镜、防护口罩、防护手套等。

（2）检查便携式甲烷报警仪的外观是否完好，无损坏和松动等现象。

（3）确保便携式甲烷报警仪已充电或安装好电池，并处于正常工作状态。

（4）检查便携式甲烷报警仪的气体传感器是否完好，并进行相应的校准。

2. 使用方法（1）打开便携式甲烷报警仪的电源开关，待其启动后，设备开始自检。

（2）如果设备自检通过，便携式甲烷报警仪进入正常工作状态。

（3）将便携式甲烷报警仪靠近可能存在甲烷泄漏的区域，将其传感器暴露在空气中。

（4）等待几秒钟，便携式甲烷报警仪将显示当前环境中甲烷气体的浓度。

（5）当甲烷气体浓度超过预设的警戒值时，便携式甲烷报警仪将发出警报声，并同时显示高浓度警告。

3. 注意事项（1）在使用便携式甲烷报警仪时，应保持设备的传感器和气体泄漏源之间的距离不少于30厘米。

（2）当便携式甲烷报警仪发出警报时，工作人员应立即采取安全措施，迅速撤离现场，并及时报告相关人员。

（3）不得私自对便携式甲烷报警仪进行修理、改装或更换零件，如有需要，请将设备送至指定的维修点进行维修。

（4）严禁将便携式甲烷报警仪暴露在阳光下或高温环境中，以免影响设备的正常工作。

（5）在平时不使用便携式甲烷报警仪时，应将其存放在干燥、通风的地方，避免受潮或受损。

三、管理规程1. 借用记录（1）每次借用便携式甲烷报警仪，应填写借用记录，包括日期、借用人员、使用地点等信息。

（2）借用人员在借用时应对便携式甲烷报警仪进行检查，确保设备完好并处于正常工作状态。

（3）归还时，借用人员应在借用记录上签字确认，归还后由负责人核对设备的完整性，并签字确认。

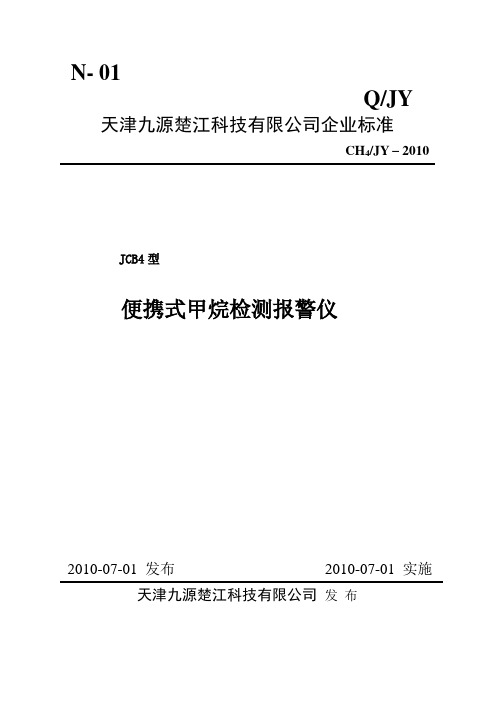

N- 01Q/JY 天津九源楚江科技有限公司企业标准CH4/JY – 2010JCB4型便携式甲烷检测报警仪2010-07-01 发布2010-07-01 实施天津九源楚江科技有限公司发布前言本标准是根据AQ6207-2007《便携式载体催化甲烷检测报警仪》标准就行修订。

，本标准:第一版本2010年07月01日起实施；本标准由天津九源楚江科技有限公司提出；本标准由天津九源楚江科技有限公司批准；本标准主要起草人：许德发本标准首次备案号：N01JCB4型便携式甲烷检测报警仪1．范围本标准规定了JCB4型便携式甲烷检测报警仪的技术要求、试验方法、检验规则及标志、包装、运输、储存等。

本标准适用于JCB4型便携式甲烷检测报警仪（以下简称仪器）。

仪器适用于煤矿井下作业环境中甲烷气体的测定和报警。

2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的部分）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB191-2000 包装储运图示标志GB/T2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-1993 电工电子产品基本环境试验规程第2部分：试验方法试验Db：交变湿热GB/T2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.8-1995 电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10-1995 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB/T2829-2002 周期检验技术抽样程序及表（是用于对过程稳定性的检验）GB3836.1-2000 爆炸性气体环境用电气设备第1部分通用要求GB3836.2-2000 爆炸性气体环境用电器设备第2部分隔爆型“d”GB3836.4-2000 爆炸性气体环境用电气设备第4部分本质安全型“i”GB4208-2008 外壳防护等级（IP代码）GB9969-1998 工业产品使用说明书总则GB10111-88 利用随机数骰子进行随机抽样的方法MT 209 煤矿通信、检测、控制用电工电子产品通用技术要求MT 210 煤矿通信、检测、控制用电工电子产品基本试验方法AQ6207-2007 便携式载体催化加完检测报警仪3．产品分类3．1产品型号及其含义：测量范围：0.00~4.00%CH4便携式热催化甲烷检测3.2 防爆型式：矿用本质安全型，防爆标志：Exibd I。

马克尼电子仪器（惠州）有限公司产品使用说明书JCB4型甲烷检测报警仪感谢您使用我公司产品！请您在使用前认真阅读本说明书，掌握正确的产品使用和操作方法，给您工作带来方便。

目 录1概述 (4)1．1产品特点 (4)1．2主要用途及使用范围 (4) (4)1．4使用环境条件1．5产品执行标准 (4)1．6安全特征 (4)2结构特征与工作原理 (4)2．1结构特征 (4)2．2工作原理 (5)3技术特性 (5)3．1主要性能 (5)3．2主要技术指标 (6)4使用与调校 (6)4．1使用 (6)4．1．1开/关机自检 (6)4．1．2电池电压显示 (6)4．1．3时间显示 (6)4．1．4报警 (7) (7)4．2调校4．2．1进入仪器调校状态 (7)4．2．2 调校状态 (7)4．2．3零点调校 (7)4．2．4灵敏度调校 (7)4．2．5报警点调整 (8) (8)4．2．6时间【小时】调校4．2．7时间【分钟】调校..................................................................................错误！未定义书签。

4．3充电方法 (8)4．4使用注意事项 (8)5安全警示 (9)6保养与维护 (9)6．1保养 (9)6．2维护 (9)7.专用配件 (9)8 运输与存储 (10)9．服务联系 (10)JCB4型甲烷检测报警仪使用说明书1概述1．1产品特点JCB4型甲烷检测报警仪是采用热催化敏感元件、单片机智能控制、带三位数码管显示的便携式甲烷气体检测仪。

与其它同类产品相比有以下特点：稳定可靠、操作简便，通过键盘调整仪器零点、灵敏度、报警点；并具有实时时针，可精确显示当前时间。

1．2主要用途及使用范围1．2．1主要用途用于煤矿井下爆炸性气体环境中的甲烷浓度的检测及浓度超限报警。

1．2．2适用范围用于煤矿、其它矿井及隧道等各种地下工程。

JCB4便携式甲烷检测报警仪使⽤说明书JCB4便携式甲烷检测报警仪使⽤说明书⼀、概述1、⽤途JCB4便携式甲烷检测报警仪（以下简称报警仪）是个⼈佩戴式的矿⽤甲烷检测仪表，采⽤⾼精度电化学氧传感器和⾼精度模拟电路设计制造的新型甲烷智能检测仪器。

单⽚微机智能化控制技术，能迅速、准确地连续监测环境⽓体中的甲烷浓度，并在浓度超标时⾃动报警。

适⽤于煤矿井下测量甲烷含量，如采掘⼯作⾯，回风巷道、机电峒室等处定点使⽤，也可供领导⼲部、通风管理⼈员、⽡斯检测员、放炮员、井下班组长等流动作业时配带使⽤。

报警仪还可⼴泛应⽤于其他需要甲烷含量测量的场所。

对环境⽓体中的甲烷含量进⾏监测，确保⽣产安全2、型号含义（0．00～4．00）％CH4⼆、特点1、体积⼩，重量轻，便于携带；2、报警仪采⽤薄膜开关技术，安全可靠，使⽤寿命长。

不但解决了机械开关接触不良的问题，⽽且提⾼了仪器的密封性能；3、报警仪具有电池⽋压⾃动关机的功能，以解决不能及时关机造成电池过放电问题，保护电池不受损坏，关机后整机耗电极⼩4、当氧⽓浓度低于测量下限时，仪器具有保护载体催化元件的功能，此时，仪器将保持超限时的氧⽓浓度值5、报警仪具有时钟、⾃检、电池电压显⽰等功能三、环境和使⽤条件报警仪在下列条件下正常使⽤：1、环境温度：0℃～40℃；2、湿度：≤98％；3、⼤⽓压⼒：80kPa～116kPa；4、风速：≤8m／s；5、具有甲烷爆炸性危险的煤矿井下。

报警仪贮存条件：1、⾼温：＋60℃；2、低温：－40℃；3、湿度：≤95％；4、振动：20m／s2；5、冲击：300m／s2。

四、主要技术指标1、测量范围:0.00-4.00%CH42、测量误差：0．00～1．00％CH4 1.00－3．00%CH4 3.00-4.00％CH4⼠0．10％CH4 真值的⼠10％⼟0．3％CH43、响应时间：＜20s。

4、显⽰⽅式：三位数字显⽰5、超限报警功能：5．1报警点可在0．50～2．50％CH4范围内任意设置（产品出⼚设在1．00％CH4）；5．2报警显⽰值与设定值误差不⼤于⼠0．03％CH45．3报警⽅式：具有闪烁的光报警和声报警功能5．4报警声级强度在距其1m远处不⼩于75dB（A）；5．5报警光信号在暗环境中20m处清晰可见。

甲烷报警器的调节和操作程序
1、零点校准:接通电源，仪器稳定后，使用清洁空气调整仪器的零点。

2、显示数值校准：将1.0%甲烷标准气体，根据仪器规定的流量流入仪器，标校3次，使仪器示值与标准气体一致。

3、基本误差检定:分别通人1.0%、3.0%甲烷标准气体，读取仪器示值，应分别不超过土0.1%、土0.3%。

4、用3.0%甲烷标准气体检定仪器的响应时间，吸人时间不超过105，扩散时间不超过305。

5、用1.5%甲烷标准气体检定仪器的报警误差，报警设定值和报警时显示值之间的差值不得超过±10.1%。

6、报警强度和信号验证，报警声级度不小于75册，光信号在黑暗申20m处应清晰可见。

7、位置误差，仪表正常位置和位置变化之间的零值误差不得超过±00.1%。

JCB4便携式甲烷检测报警仪操作说明
JCB4便携式甲烷检测报警仪操作说明
1.按下【开关】，仪器开机，显示【0.00】。

2.在开机状态，按下【开关】，仪器关机。

3.仪器调校必须在地面充电状态才能进行。

4.精度调校：接好标准气体，按一下【调校】显示【p1】，然后按【开关】表
示【+】，按【调零】表示【—】，把仪器的数值调至与标准气体一致，再按【调校】即确认。

仪器响一下，调校完毕。

5.报警调校：按二下【调校】显示【p2】，然后按【开关】表示【+】，按【调
零】表示【—】，把仪器的数值调至报警值，再按【调校】即确认。

仪器响一下，调校完毕。

6.时间调校：按三下【调校】显示【p3】，然后按【开关】表示【+】，按【调
零】表示【—】，把仪器的数值调至小时、分钟值，再按【调校】即确认。

仪器响一下，调校完毕。

7.恢复出厂设置：按四下【调校】显示【p4】，按【调零】，仪器显示【8.8.8.8】
恢复成功。

8.输出电压查看：按五下【调校】显示【p5】，仪器显示【x.xx】正常工作电压
在0.2-0.6v。

9.在开机状态，按住【调校】不放，再接着按【调零】，仪器进入自检状态，
并同时发出声光报警。

10.在开机状态，按调校，仪器首先显示时间【xx.xx】再显示电压【ux.xx】,此
时按其他键无效。

11.仪器电压低于3.1v，自动关机。

3.2v电压会自动报警。
