2015《数字逻辑设计》期末考试-试题及参考解答

《数字电路与数字逻辑》期末考试试卷考生注意：1．本试卷共有五道大题，满分100分。

2．考试时间90分钟。

3．卷面整洁，字迹工整。

1． 将下列二进制数转为十进制数（1010001）B = （ ）D （11．101）B = （ ）D 2． 将下列有符号的十进制数转换成相应的二进制数真值、原码、反码和补码 （+254.25）=（ ）真值 = （ ）原码=（ ）反码 = （ ）补码3． 把下列4个不同数制的数(76.125)D 、(27A)H 、(10110)B 、(67)O 按从大到小的次序排列（）>（ ）>( )>( ) 。

4． 对于D 触发器，欲使Q n+1=Q n，输入D=（ ），对于T 触发器，欲使Q n+1=Q n，输入T=（ ）5． 一个512*8位的ROM 芯片，地址线为（ ）条，数据线为（）条。

6． 对32个地址进行译码，需要（ ）片74138译码器。

7． 存储器起始地址为全0，256K*32的存储系统的最高地址为（ ）。

8． 将下列各式变换成最简与或式的形式=+B A （ ）=+B A A （）=++C B C A AB （））进制。

二、组合电路设计题（每空10分，共20分）1． 用八选一数据选择器74LS151实现逻辑函数AC BC AB C B A L ++=),,( （10分） 2、用74LS138设计一个电路实现函数F = AB+ B C （提示：在74LS138的示意图上直接连线即可）（10分）三、组合电路分析题（共10分） 已知逻辑电路如下图所示，分析该电路的功能。

四、分析题（共24分） 1、分析如下的时序逻辑电路图，画出其状态表和状态图，并画出Q1，Q2的波形图，Q1Q2初态为00。

（14分）2、电路如图所示，要求写出它们的输出函数表达式，化简，并说出它们的逻辑功能。

（10分）五、设计题（共26分）1．用JK 触发器设计一个“111”序列检测器，允许重复，要求用一个输出信号来表示检测结果。

数字电路与逻辑设计习题及参考答案一、选择题1. 以下表达式中符合逻辑运算法则的是 D 。

·C=C 2 +1=10 <1 +1=12. 一位十六进制数可以用 C 位二进制数来表示。

A . １ B . ２ C . ４ D . 163. 当逻辑函数有n 个变量时，共有 D 个变量取值组合？A. nB. 2nC. n 2D. 2n 4. 逻辑函数的表示方法中具有唯一性的是 A 。

A .真值表 B.表达式 C.逻辑图 D.状态图5. 在一个8位的存储单元中，能够存储的最大无符号整数是 D 。

A .（256）10 B .（127）10 C .（128）10 D .（255）106.逻辑函数F=B A A ⊕⊕)( = A 。

C.B A ⊕D. B A ⊕ 7．求一个逻辑函数F 的对偶式，不可将F 中的 B 。

A .“·”换成“+”，“+”换成“·” B.原变量换成反变量，反变量换成原变量 C.变量不变D.常数中“0”换成“1”，“1”换成“0” 8．A+BC= C 。

A .A+B +C C.（A+B ）（A+C ） +C9．在何种输入情况下，“与非”运算的结果是逻辑0。

DA ．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1 10．在何种输入情况下，“或非”运算的结果是逻辑1。

AA ．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为111．十进制数25用8421BCD 码表示为 B 。

101 010112．不与十进制数（）10等值的数或代码为 C 。

A .(0101 8421BCD B .16 C .2 D .813．以下参数不是矩形脉冲信号的参数 D 。

A.周期 B.占空比 C.脉宽 D.扫描期 14．与八进制数8等值的数为： BA. 2B.16C. )16D. 215. 常用的BCD码有 D 。

A.奇偶校验码B.格雷码码 D.余三码16.下列式子中，不正确的是(B)+A=A B.A A1⊕=⊕=A ⊕=A17.下列选项中，______是TTLOC门的逻辑符号。

《数字逻辑》期末考试 A 卷参考答案、判断题：下面描述正确的打’/，错误的打‘X’（每小题1分，共10 分）1、为了表示104个信息，需7位二进制编码[V ]2、BCD码能表示0至15之间的任意整数[X ]3、余3码是有权码[X ]4、2421码是无权码[X ]5、二值数字逻辑中变量只能取值6、计算机主机与鼠标是并行通信7、计算机主机与键盘是串行通信8、占空比等于脉冲宽度除于周期0和1,且表示数的大小[X ][X ][V ][V ]9、上升时间和下降时间越长，器件速度越慢[V ]10、卡诺图可用来化简任意个变量的逻辑表达式[X ]、写出图中电路的逻辑函数表达式。

（每小题5分，共10分）1、F=A B2、F= AB CD2分，共20分）1、在图示电路中.能实现逻辑功能F = ATH 的电路是 A °TTL 电路(A) F = ABCD(B) F = AH ・ CD -(C) F= A + B + C + D(D) F = A + B • C + D (E) F= A BCD4 . 己知F 二ABC + CD ■可以肯定使F = 0的情况是 _°(A) A=0, BC= 1； (B) B= 1 , C= 1 } (C) AB= 1, CD=Q.(D) BC= 1 , D= 15、逻辑函数A B+BCD+A C+ B C 可化简为A,B,C,D 。

(A) AB + AC + BC (B) AB + C (A4-B)(C) AB + CABA — O ?=11 QA |— I1 F •-&1 Q AB L Il —(B)悬0----空。

—A — &Bo —Co- &BA3 •满足如图所示电路的输岀函数F 的表达式为丄3B 1 o — VOF(D) AB +C (E) 19.图示电路中，当各触发器的状态为C 时.再输入一个CP 脉冲，融发器的 状态为QiQ 严0 0。

大学《数字电路与逻辑设计》试题一、选择、填空、判断题（30分，每空1分）1.和CMOS相比，ECL最突出的优势在于D 。

A.可靠性高B. 抗干扰能力强B.功耗低 D. 速度快2.三极管的饱和深度主要影响其开关参数中的C 。

A.延迟时间t dB. 上升时间t rC. 存储时间t sD. 下降时间t f3.用或非门组成的基本RS触发器的所谓“状态不确定”是发生在R、S 上加入信号D 。

A.R=0, S=0B. R=0, S=1C. R=1, S=0D. R=1, S=14.具有检测传输错误功能的编码是：C 。

A. 格雷码B. 余3码C. 奇偶校验码5.运用逻辑代数的反演规则，求函数F=A̅[B+(C̅D+E̅G)]的反函数F̅：B 。

A.A+B̅C+D̅E+GB.A+B̅(C+D̅)(E+G̅)C.A̅+B(C̅+D)(E̅+G)6.下列叙述中错误的有：C 。

A. 逻辑函数的标准积之和式具有唯一性。

B. 逻辑函数的最简形式可能不唯一。

C. 任意两不同的最小项之和恒等于1。

7. 函数F=(A+B+C̅)(A ̅+D)(C+D)(B+D+E)的最简或与式为：A 。

A.F=(A+B+C ̅)(A ̅+D)(C+D)B.F=(A+B+C ̅)(A ̅+D)C.F=ABC̅+A ̅D+CD 8. 逻辑函数F (A,B,C,D )=∑(1,3,4,5,6,8,9,12,14)，判断当输入变量ABCD 分别从(1) 0110→1100，(2) 1111→1010时是否存在功能冒险：B 。

A. 存在，存在 B. 不存在，存在C.不存在，不存在9. 对于K ＝3的M 序列发生器，反馈函数为Q 2⊕Q 0，则产生M 序列：C 。

A. 1010100 B. 1110101 C. 111010010. 在进行异步时序电路的分析时，由于各个触发器的时钟信号不同，因此我们应该把时钟信号引入触发器的特征方程，对于D 触发器，正确的是：A 。

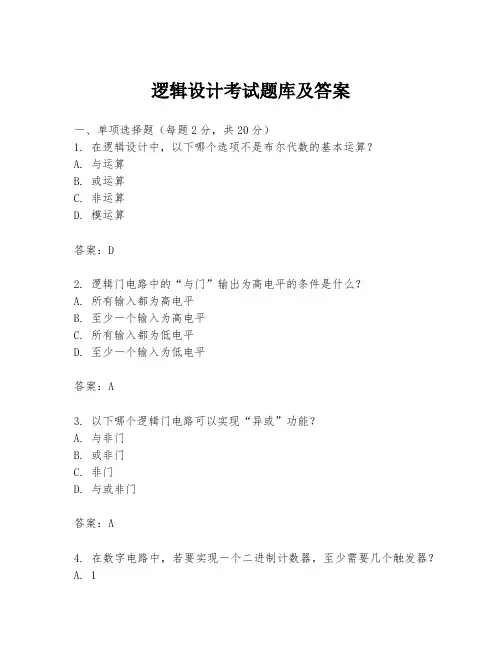

逻辑设计考试题库及答案一、单项选择题（每题2分，共20分）1. 在逻辑设计中，以下哪个选项不是布尔代数的基本运算？A. 与运算B. 或运算C. 非运算D. 模运算答案：D2. 逻辑门电路中的“与门”输出为高电平的条件是什么？A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A3. 以下哪个逻辑门电路可以实现“异或”功能？A. 与非门B. 或非门C. 非门D. 与或非门答案：A4. 在数字电路中，若要实现一个二进制计数器，至少需要几个触发器？A. 1B. 2C. 3D. 4答案：B5. 逻辑设计中，使用卡诺图化简逻辑表达式的主要目的是什么？A. 增加电路复杂度B. 减少逻辑门数量C. 提高电路速度D. 增加电路功耗答案：B6. 一个完整的逻辑设计流程通常包括哪些步骤？A. 问题定义、逻辑表达式、电路实现B. 问题定义、电路实现、逻辑表达式C. 逻辑表达式、问题定义、电路实现D. 电路实现、逻辑表达式、问题定义答案：A7. 在布尔代数中，德摩根定律描述了哪两种运算之间的关系？A. 与和或B. 与和非C. 或和非D. 与和异或答案：C8. 逻辑门电路中的“或门”输出为低电平的条件是什么？A. 所有输入都为低电平B. 至少一个输入为低电平C. 所有输入都为高电平D. 至少一个输入为高电平答案：A9. 在逻辑设计中，若要实现一个三输入的“与”逻辑功能，需要使用多少个二输入的“与”门？A. 1B. 2C. 3D. 4答案：B10. 逻辑设计中，使用布尔代数化简逻辑表达式的主要目的是什么？A. 增加电路复杂度B. 减少逻辑门数量C. 提高电路速度D. 增加电路功耗答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是逻辑设计中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：ABCD2. 在逻辑设计中，以下哪些因素会影响电路的性能？A. 逻辑门的数量B. 电路的功耗C. 电路的复杂度D. 电路的布局答案：ABCD3. 以下哪些是逻辑设计中常用的化简方法？A. 卡诺图B. 奎因-麦克拉斯基方法C. 代数法D. 真值表法答案：ABCD4. 在逻辑设计中，以下哪些是实现二进制计数器的常用触发器？A. RS触发器B. JK触发器C. D触发器D. T触发器答案：BCD5. 在逻辑设计中，以下哪些是布尔代数的基本规则？A. 幂等律B. 交换律C. 德摩根定律D. 吸收律答案：ABCD三、填空题（每题2分，共20分）1. 在逻辑设计中，一个三输入的“或”逻辑门可以用______个二输入的“或”门实现。

西交15年7月课程考试《数字逻辑电路》作业考核试题一、判断题（共 10 道试题，共 20 分。

）1. 若两个函数具有相同的真值表，则两个逻辑函数必然相等。

（）。

A. 错误B. 正确正确答案：B2. （）2421码是一种用二进制数表示十进制数的代码，且为有权码。

A. 错误B. 正确正确答案：B3. 最大等效类要经过覆盖性和闭合性的讨论后才能确定。

A. 错误B. 正确正确答案：A4. 逻辑函数两次求反则还原，逻辑函数的对偶式再作对偶变换也还原为它本身。

（）A. 错误B. 正确正确答案：B5. 逻辑变量的取值，１比０大。

（）。

A. 错误B. 正确正确答案：A6. 异或函数与同或函数在逻辑上互为反函数。

（）。

A. 错误B. 正确正确答案：B7. 一般TTL门电路的输出端可以直接相连，实现线与。

（）A. 错误B. 正确正确答案：A8. 在一个数字系统中，控制单元发出控制操作序列，信息处理单元按照这个的控制序列执行相应的操作。

A. 错误B. 正确正确答案：B9. 十进制数（9）10比十六进制数（9）16小。

（）A. 错误B. 正确正确答案：A10. （）逻辑约定是说明逻辑电路中信号的物理量（即逻辑电平）与逻辑状态表示之间的关系。

A. 错误B. 正确正确答案：B二、其他题（共 3 道试题，共 9 分。

）1.一般无关项在卡诺图上用“d”标注出来，它们可以参与到函数F的，当它们被圈入到F的卡诺圈时，取值为，而当它们没有被圈入到F的卡诺圈时，取值为。

答：最小覆盖，1，02.等效状态具备_________，如果满足( A, B )、( A, C )，则有_________；而相容状态_________，如果要( X, Y, Z )成立，则必须满足_________。

答：传递性，(BC)，不具有传递性，(XY)(XZ)(YZ)3.答：m(3,4,5,6,7,11)三、简答题（共 3 道试题，共 30 分。

）1.答：2.某电路的状态图如下所示，试分析这个状态图是不是最简状态图，为什么？并给出最简状态表。

数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。

答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。

答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。

答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。

答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。

答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。

《数字逻辑》——期末复习题及答案中国⽯油⼤学（北京）远程教育学院《数字逻辑》期末复习题⼀、单项选择题1. TTL 门电路输⼊端悬空时，应视为( )A. ⾼电平B. 低电平C. 不定D. ⾼阻2. 最⼩项D C B A 的逻辑相邻项是（）A ．ABCDB ．D BC A C ．CD AB D ．BCD A3. 全加器中向⾼位的进位1+i C 为( )A. i i i C B A ⊕⊕B.i i i i i C B A B A )(⊕+C.i i i C B A ++D.i i i B C A )(⊕4. ⼀⽚⼗六选⼀数据选择器，它应有（）位地址输⼊变量A. 4B. 5C. 10D. 165. 欲对78个信息以⼆进制代码表⽰，则最少需要（）位⼆进制码A. 4B. 7C. 78D. 106. ⼗进制数25⽤8421BCD 码表⽰为（）A.10 101B.0010 0101C.100101D.101017. 常⽤的BCD 码有（）A:奇偶校验码 B:格雷码 C:8421码 D:ASCII 码8. 已知Y A AB AB =++,下列结果中正确的是（）A:Y=A B:Y=B C:Y=A+B D: Y A B =+9. 下列说法不正确的是（）A:同⼀个逻辑函数的不同描述⽅法之间可相互转换B:任何⼀个逻辑函数都可以化成最⼩项之和的标准形式C:具有逻辑相邻性的两个最⼩项都可以合并为⼀项D:任⼀逻辑函数的最简与或式形式是唯⼀的10. 逻辑函数的真值表如下表所⽰，其最简与或式是（）A: ABC ABC ABC ++ B: ABC ABC ABC ++ C: BC AB + D: BC AC +11．以下不是逻辑代数重要规则的是( ) 。

A. 代⼊规则B. 反演规则C. 对偶规则D. 加法规则12．已知函数E)D (C B A F +?+=的反函数应该是( ) 。

A. [])E (D C B A F +?+?= B. [])E D (C B A F +?+?= C. [])E (D C B A F +?+?=D. [])E D (C B A F +?+?=13．组合逻辑电路⼀般由（）组合⽽成。

数字逻辑试题1答案一、填空：（每空1分，共20分） 1、（20.57）8 =（ 10.BC ）16 2、(63.25) 10= ( 111111.01 )2 3、（FF ）16= ( 255 )104、[X]原=1.1101，真值X= -0.1101，[X]补 = 1.0011。

5、[X]反=0.1111，[X]补= 0.1111。

6、-9/16的补码为1.0111，反码为1.0110 。

7、已知葛莱码1000，其二进制码为1111， 已知十进制数为92，余三码为1100 01018、时序逻辑电路的输出不仅取决于当时的输入，还取决于电路的状态 。

9、逻辑代数的基本运算有三种，它们是_与_ 、_或__、_非_ 。

10、1⊕⊕=B A F ，其最小项之和形式为_ 。

AB B A F += 11、RS 触发器的状态方程为_n n Q R S Q +=+1_，约束条件为0=SR 。

12、已知B A F ⊕=1、B A B A F +=2，则两式之间的逻辑关系相等。

13、将触发器的CP 时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路 。

二、简答题（20分）1、列出设计同步时序逻辑电路的步骤。

（5分） 答：（1）、由实际问题列状态图 （2）、状态化简、编码 （3）、状态转换真值表、驱动表求驱动方程、输出方程 （4）、画逻辑图 （5）、检查自起动2、化简)(B A B A ABC B A F +++=（5分） 答：0=F3、分析以下电路，其中RCO 为进位输出。

（5分） 答：7进制计数器。

4、下图为PLD 电路，在正确的位置添 * ， 设计出B A F ⊕=函数。

（5分）5分 注：答案之一。

三、分析题（30分）1、分析以下电路，说明电路功能。

（10分）解： ∑∑==)7,4,2,1()7,6,5,3(m Y m X 2分A B Ci X Y 0 0 0 0 0 0110 1 0 0 1 0 1 1 1 0 1 0 0 0 1 1 0 1 1 0 1 1 0 1 0 1 1 1 1 1该组合逻辑电路是全加器。

得分评卷人 期末考试试题（答案）装 订 线 内 请 勿 答 题考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟XXXX 学院 ______________系 级 班姓名 学号 毛题号一二三四总分得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式，与它功能相等的函数表达式_____B____。

C ．D ．3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是____B_____。

A．0 B．1 C．不确定 D．逻辑概念错误6. 与逻辑函数功能相等的表达式为___C_____。

A．B．C． D．7．下列所给三态门中，能实现C=0时，F=；C=1时，F为高阻态的逻辑功能的是____A______。

BFCBA&ENCBAF&ENAFCBA&ENDFCBA&ENC8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzCPQQDCC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

装订线内请勿答题A． 计数器 B． 译码器 C． 加法器 D．多路选择器10．下图是共阴极七段LED数码管显示译码器框图，若要显示字符“5”，则译码器输出a～g应为____C______。

A． 0100100 B．1100011 C． 1011011 D．0011011共阴极LED数码管A B C Da b c d e f g得分评卷人 译码器gfdecab二、填空题（每小题2分，共20分）11.TTL电路的电源是__5__V，高电平1对应的电压范围是__2.4-5____V。

数字逻辑试题及答案# 数字逻辑试题及答案一、选择题（每题2分，共20分）1. 在数字逻辑中，逻辑“与”操作的特点是：- A. 只要有一个输入为0，输出就为0- B. 所有输入为1时，输出才为1- C. 至少有一个输入为1，输出就为1- D. 所有选项都不正确答案：A2. 下列哪个不是组合逻辑电路的特点？- A. 输出只依赖于当前的输入- B. 输出可以延迟- C. 没有记忆功能- D. 具有固定的输出响应时间答案：B3. 触发器的主要用途是：- A. 存储一位二进制信息- B. 作为逻辑门使用- C. 进行算术运算- D. 以上都不是答案：A4. 以下哪个不是数字逻辑中的布尔代数基本运算？- A. 与（AND）- B. 或（OR）- C. 非（NOT）- D. 加（ADD）答案：D5. 一个4位二进制计数器在计数到15后，下一个状态是：- A. 0- B. 1- C. 16- D. 不确定答案：A...（此处省略其他选择题，以保持总字数约1000字）二、简答题（每题10分，共30分）1. 解释什么是“异或”（XOR）逻辑门，并给出其真值表。

答案：“异或”（XOR）逻辑门是一种二输入逻辑门，其输出仅当输入不相等时为1。

如果两个输入相同，输出为0。

其真值表如下：```A |B | Y--0 | 0 | 00 | 1 | 11 | 0 | 11 | 1 | 02. 什么是同步时序逻辑电路，与异步时序逻辑电路有何不同？答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，状态转换是同步进行的。

而异步时序逻辑电路中，触发器的状态转换不是由统一的时钟信号控制，可能存在不同的延迟，导致状态转换可能不同步。

3. 描述一个简单的数字逻辑电路设计，实现2位二进制加法器的功能。

答案：一个2位二进制加法器可以由两个全加器和一个进位逻辑构成。

每个全加器接收两个输入位和一个进位输入，产生一个和位和一个进位输出。

数字逻辑电路期末考试试卷与答案资料期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟学院 系 级 班姓名 学号 毛一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式。

A ．AB F = B ． C AB F +=C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用可以将减法运算转化为加法运算。

A ． 原码B ．码C ． 补码D ． 码4．对于如图所示波形,其反映的逻辑关系是。

装订线 内请勿答题A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是。

A ．0B ．1C ．不确定D ．逻辑概念错误6. 与逻辑函数D C B A F +++= 功能相等的表达式为。

A ． D CB A F +++= B ．D C B A F +++=C ．D C B A F = D ．D C B A F ++= 7．下列所给三态门中，能实现0时，AB ；1时，F 为高阻态的逻辑功能的是。

FCB A & ∇DCB A F& ∇AB FCB A & ∇FCB A & ∇C8. 如图所示电路，若输入脉冲的频率为100，则输出Q 的频率为。

A ． 500B ．200C ． 100D ．509．下列器件中，属于时序部件的是。

A ． 计数器B ． 译码器C ． 加法器D ．多路选择器10．下图是共阴极七段数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为。

A ． 0100100B ．1100011C ． 1011011D ．0011011装订线内答题二、填空题（每小题2分，共20分）Array11电路的电源是5，高电平1对应的电压范围是2.4-5。

《数字逻辑》期末复习题一、单项选择题1．以下不是逻辑代数重要规则的是( D ) 。

A. 代入规则 B. 反演规则 C. 对偶规则 D. 加法规则2．已知函数E)D (C B A F +⋅+=的反函数应该是( A ) 。

A.[])E (D C B A F +⋅+⋅= B. [])E D (C B A F +⋅+⋅= C. [])E (D C B A F +⋅+⋅= D. [])E D (C B A F +⋅+⋅=3．组合逻辑电路一般由（ A ）组合而成。

A 、门电路 B 、触发器 C 、计数器 D 、寄存器4．求一个逻辑函数F 的对偶式，可将F 中的（ A ）。

A 、“·”换成“+”，“+”换成“·”,常数中的“0”“1”互换B 、原变量换成反变量，反变量换成原变量C 、变量不变D 、常数中的“0”换成“1”，“1”换成“0”5．逻辑函数()()()()=++++=E A D A C A B A F ( A ) 。

A. AB+AC+AD+AEB. A+BCEDC. (A+BC)(A+DE)D. A+B+C+D+E6．下列逻辑电路中，不是组合逻辑电路的有（ D ） A 、译码器 B 、编码器 C 、全加器 D 、寄存器7．逻辑表达式A+BC=（ C ） A 、AB B 、A+C C 、(A+B)(A+C) D 、B+C8．在（ A ）输入情况下，“或非”运算的结果是逻辑“1”。

A.全部输入为“0”B.全部输入为“1”C.任一输入为“0”，其他输入为“1”D.任一输入为“1”9．逻辑函数()6,5,4,2m F 1∑=同 C B B A F 2+=之间关系为( A ) A.21F F = B. 21F F = C. 21F F = D.无关10．时序逻辑电路一定包含（ A ）A 、触发器B 、组合逻辑电路C 、移位寄存器D 、译码器11．时序逻辑电路中必须有（ A ）A 、输入逻辑变量B 、时钟信号C 、计数器D 、编码器12．逻辑函数()()=++++++++=C B A C B A C )B C )(A B (A F ( A ) 。

数字逻辑总复习测试题参 考答案
