2019年中考物理试题分类汇编52动态电路计算专题

专题16 动态电路的分析【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【母题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【答案】D【解析】AB、由图知，定值电阻R0与热敏电阻并联，根据并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变；由题，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，由UIR=可知，通过热敏电阻的电流增大。

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

2019年中考物理试题分类汇编——变阻器型动态电路专题1.（2019安顺，20）如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件。

如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）。

小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）。

2.（2019成都，B卷6）初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。

他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大,显示仪示数越大，且刻度均匀。

(1)同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。

你认为下列分析正确的是。

A.移动滑片P时.电路的总电阻没有变化B.当所测身高越大时,电压表的示数越小C.电压表的示数变化量跟身高变化量不成正比D.电压表的示数不能由零变化到最大刻度值(2)在老师的引导下,同学们设计出了正确的电路.是图四个电路中的电路。

(3)确定正确的电路设计方案后,小组成员开始对器材的参数进行选择。

他们采用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0~3V的电压表。

为了让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻R1的阻值应该为Ω。

(4)利用选定的器材.小组同学连接好了测量电路。

2019年中考物理试题分类汇编：动向电路一、填空题32.（2019·咸宁）(8分)如图甲所示,电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。

闭合开关,滑动变阻器耗费的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。

(1)当滑动变阻器滑片从左端移至右端的过程中,电压表的示数 (选填“渐渐增大”、“先增大后减小”或“渐渐减小”);(2)联合图乙数据计算定值电阻R0的阻值;(3)当滑动变阻器两次耗费的电功率都为0.8W时,对应滑动变阻器接入电路的阻值R1和R2分别是多少?【答案】：15．（2019·岳阳）如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串连，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中地点向右挪动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。

【剖析】串连电路：把电路中各元件首尾相接，连入电路就是串连。

并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。

并联电路各支路互不影响。

【解答】解：要使灯泡L和滑动变阻器R串连，应将灯泡L和滑动变阻器R首尾相连结到电源两头，则由图可知只需闭合S2，断开S1、S3；若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，因此当将滑片P由图中地点向右挪动，灯泡L的亮度不变。

故答案为：S2；不变。

19.(2019·天津)如图13所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P 从a端挪动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图14所示。

则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1耗费的电功率为________W。

答案：19.10；0.1(2019·江西)如图3所示，将规格同样的小灯泡依据甲、乙两种连结方式接入电压均为U且保持不变的电路中，经过分别调理滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=2:1 ，而电路的总功率之比P1:P2=2:1 .12. (2019•重庆A卷)图8的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A和0~15 V。

2019年中考物理真题分类汇编——动态电路计算专题1.（2019德州，27）如图（a）所示电路，电源电压保持不变。

小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。

求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。

2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。

如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。

R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。

红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。

（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R 2的滑片？（3）R 1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min ，可使1L 水的温度升高40℃。

则该电热水器的效率是多少？[()34.210/c J kg =⨯⋅水℃。

计算结果保留一位小数]3.（2019聊城，）如图所示，电源电压恒为12V ，小灯泡上标有“6V 3.6W “字样且灯丝电阻保持不变，当只闭合S 、S 1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A 的示数是1.8A ．求：（1）定值电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）小灯泡通电时消耗的最小电功率。

4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。

动态电路计算专题1.（2019襄阳，26）如图所示,电源电压保持不变,小灯泡L上标有“6V、2W”字样,当S1和S2同时闭合时,电流表的示数为0.5A；当只闭合S1时,电压表的示数为3V,此时R1消耗的功率为0.4W。

求:(1)小灯泡正常工作时的电阻值；(2)R1的阻值。

2.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。

高、低温挡的额定功率见下表。

煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。

求:（1）煮饭时通过R1的电流（2）电热丝R2电阻（3）30min内R2消耗的电能3.（2019毕节，25）某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。

（设海水的密度ρ水＝1.0×103kg/m3，g取10N/kg）（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？4.（2019菏泽，27）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V （电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。

（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）5.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。

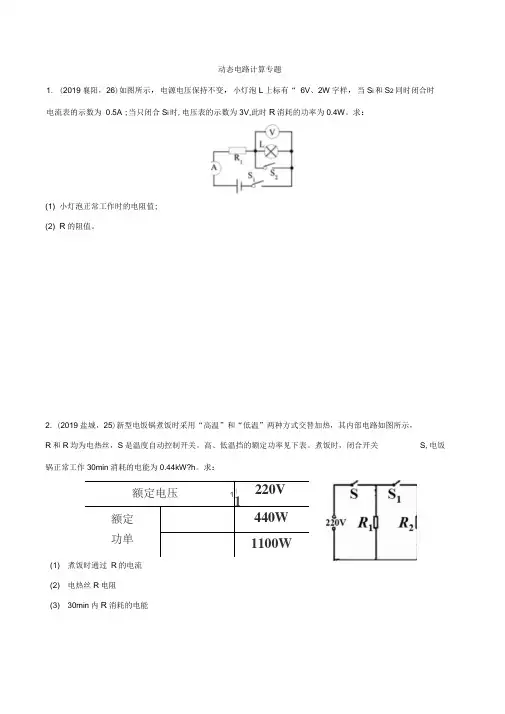

动态电路计算专题1. (2019襄阳，26)如图所示，电源电压保持不变，小灯泡L 上标有“ 6V 、2W 字样，当S i 和S 2同时闭合时 电流表的示数为 0.5A ;当只闭合S i 时,电压表的示数为3V,此时R 消耗的功率为0.4W 。

求：(1) 小灯泡正常工作时的电阻值; (2) R 的阻值。

2. (2019盐城，25)新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示， R 和R 均为电热丝，S 是温度自动控制开关。

高、低温挡的额定功率见下表。

煮饭时，闭合开关 S ,电饭锅正常工作30min 消耗的电能为0.44kW?h 。

求：(1) 煮饭时通过 R 的电流 (2) 电热丝R 电阻(3) 30min 内R 消耗的电能额定电压11 220V 1额定440W功单1100W3. （2019毕节，25）某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R= 2Q是一个定值电阻，R z是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变,将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面2 、.3 3积为0.02m的面承受海水压力。

（设海水的密度p水=1.0 X 10 kg/m , g取10N/kg ）（1）当电流表示数为0.2A时，求压敏电阻R的阻值；（2）如图2所示，当压敏电阻Ra的阻值为20Q时，求此时压敏电阻Ra所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？4. （2019荷泽，27）如图所示，将标有“ 2.5V 0.625W'字样的小灯泡接入电源电压 4.5V （电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。

（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V,小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）5. （2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。

2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。

闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

2019 年中考物理真题分类汇编——传感器型动态电路专题1.（2019 威海，20）图甲是某新型电饭锅的简化电路图。

R0为15Ω的定值电阻，其阻值不受温度影响。

R T是热敏电阻，其阻值随温度的变化规律如图乙所示。

由图象可知，当 R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当 R T的温度达到100℃时，R T的功率为W。

2.（2019 海南，9）如图所示是某电子秤内部简化电路。

R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压3.（2019 淄博，12）新型 PTC 发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是 PTC 电阻，阻值随温度变化的图像如图乙所示。

闭合开关 S，当温度从20°C升高到120°C的过程中A.电流表示数先变小后变大B.电压表示数先变大后变小C.电压表与电流表示数的比值先变小后变大D.保护电阻消耗的功率先变小后变大4.（2019 北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图5 是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R 附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大5.（2019 泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为 6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A.电流表示数变大，R0 两端的电压变大B.电压表示数与电流表示数的比值不变C.通过 R0 的最大电流为 0.24AD.R0 在电路中的最小电阻值为15Ω6.（2019 凉山州，11）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007 年诺贝尔物理学奖。

2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。

闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

2019年中考物理真题分类汇编——开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

2019年中考物理试题分类汇编——开关型动态电路专题1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1 和R2 是阻值不变的发热电阻；图乙是它的部分参数。

当电加热器正常工作时，下列说法正确的是A.只闭合开关S，加热器的功率为990WB.开关S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大C.加热器在保温状态下工作5min，产生3.3×104J 的热量D.电阻R1 与R2 的阻值之比为1∶82.（2019贵港，19）家用电吹风的简化电路如图所示，主要技术参数如下表。

则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。

3.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

4.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）A．0.3 A B．0.6 A C．0.9 A D．1.2 A5.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路6.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。

只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了 A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是 W．7.（2019江西，16）如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光。

2019年中考物理试题分类汇编——含电磁继电器的动态电路专题1.(2019扬州，26）如图所示是一种自动测定油面高度的装置。

电源电压为6V，R 1是最大电阻为30Ω的滑动变阻器，它的金属滑片P 连在杠杆一端，R 2是定值电阻，油量表是用量程为0〜0.6A 的电流表改装而成（ABCD 四点表示四个接线柱，电磁继电器线圈电阻忽略不计）（1）当油面上升时，电流表示数变大，则导线M 应与_____接线柱相连；当油量下降到预设位置时，警示灯亮，滑片P 刚好在B 处，则导线N 应与______接线柱相连。

（2）当油箱加满油时，滑片P 刚好在A 处，电流表的示数达到最大值，求电阻R 2的阻值________。

（3）在滑片滑动的过程中，求滑动变阻器R 1的最大功率_________。

2.(2019娄底，11)如图所示，GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S 1、S 2时，下列说法正确的是（）A．电磁铁的右端为N 极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。

当CO浓度高于某一设定值时，电铃发声报警。

图中气敏电阻R，阻值随CO浓度的增大而减小。

下列说法正确的是（）A.电铃应接在A和C之间B.当CO浓度升高，电磁铁磁性减弱C.用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D.为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移4.（2019龙东，23）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为极（填““N”或““S”），当滑片P向右移动时，小灯泡的亮度将（填“变亮”、“变暗”或“不变”）。

5.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。

2019年中考物理试题分类汇编——变阻器型动态电路专题(word版包含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年中考物理试题分类汇编——变阻器型动态电路专题(word版包含答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年中考物理试题分类汇编——变阻器型动态电路专题(word版包含答案)的全部内容。

2019年中考物理试题分类汇编——变阻器型动态电路专题1。

(2019重庆B卷，12）如图所示，电源电压保持不变。

滑动变望器的滑片P移动到某一位置不动,然后改变电阻R/的阻值，得到多组电流、电压值，记录如下表.第4次实验时电阻箱的电功率为____W；分析数据发现:电阻箱在第2、6次（或第3、5次）实验时电功率相等。

由此推理：电阻箱在第1次与后而第n次实验时的电功率也相等。

则第n次实验时电阻箱的阻值为____2。

(2019 青岛，23）如图甲所示电路，电源电压U保持不变,R1 和R2 为定值电阻，R3 为滑动变阻器.开关 S闭合、S1断开、S2置于a 时，调节滑动变阻器,电压表 V1的示数与电流表A的示数关系图线如图乙的 I 所示;开关 S 和 S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表 A的示数关系图线如图乙的II所示。

请画出该题的各个等效电路图.求：（1)电阻R1 的阻值。

（2）电源电压U和电阻R 2的阻值。

3。

(2019菏泽，12）如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（)A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻R1的电功率变大4.（2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20ΩB．当电流表的示数是0。

2019年中考物理真题分类汇编——电功率计算专题1.（2019宜宾，18）如图所示电路中，已知电源电压保持不变，小灯泡L的规格为“6V 3W”，滑动变阻器的最大阻值为30Ω，R0为定值电阻。

（1）小灯泡L正常发光时的电流为多少？（2）只闭合开关S1和S2，将变阻器滑片从最左端a向右滑动，当变阻器接入电路的阻值为4Ω时，小灯泡L恰好正常发光，则电源电压是多少？（3）只闭合开关S1和S3，当滑片置于a时，电压表示数为6V，电流表示数为0.2A，此时滑动变阻器消耗的电功率为1.2W，当滑片向右滑动到另外某个位置时，变阻器消耗的电功率仍然为1.2W，试求在这个位置时电流表的示数。

2.（2019枣庄，31）节能减排，绿色环保，新能源汽车成为未来汽车发展的方向。

某种型号纯电动汽车的部分参数如表：假如汽车上只有司机一人，质量为60kg，汽车以60km/h的速度匀速行驶36km，耗电9kW•h，汽车所受的阻力为汽车总重的0.05倍。

g＝10N/kg，试问：（1）电动机的工作原理是（选填“电流的磁效应”、“磁场对电流的作用”）电动汽车前进和倒退是通过改变来改变电动机的转动方向的。

（2）电动汽车对水平地面的压强是多少？（3）电动汽车牵引力所做的功是多大？（4）电动汽车电能转化为机械能的效率是多大？3.（2019枣庄，32）如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：（1）养生壶正常工作的电阻。

（2）若该养生壶的加热效率为80%，在标准大气压下，将初温是12℃的一壶水烧开，需要多长时间？（c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]（3）在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率。

电表上标着“1200r/（kW•h）”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2min电能表的转盘转了40r，求电养容量生壶的实际功率。
