电子围栏配置说明

亲爱的用户，欢迎您选用广拓电子围栏。

谨此感谢！为了使您更方便使用，请仔细阅读说明书，并按照说明书步骤操作，同时特别注意说明书中所有的警告和注意事项。

请妥善保存此说明书。

由于产品的改进，您所得到的电子围栏产品可能与说明书中图示不完全一致，请以实际产品为准，谨此致歉。

●本产品工作时内部带有高压，为避免电击伤害请勿私自拆装；●产品输出端和前端有5000V～10000V高压，在产品工作状态下，切勿触摸；●切勿在雷电期间安装电子围栏；●切勿将脉冲主机直接安装于潮湿场所。

●本产品一旦出现异常情况，应先切断电源，并及时通知专业安装或检修人员。

切勿自行拆修，否则后果自负；●用户不得自行打开主机维修，否则我方不予保修；●本产品的使用者，必须具有电器安全及触电解救知识；●安装使用前请阅读此说明书，熟悉本产品的正确使用方法并规范操作，否则产生的一切后果，由使用者承担。

目录一、功能与特点 (3)二、技术参数 (4)三、脉冲主机的说明及应用 (5)四、前端围栏的选型 (13)五、前端围栏的安装 (14)六、使用与维护 (20)七、简单故障排除方法 (21)八、布线案例 (20)一、功能与特点G5S系列脉冲电子围栏主机属于第四代网络电子围栏产品。

他把阻挡、威慑、报警、智能显示和联网远程控制等功能有机地集成在一起，是一种崭新的智能型周界阻挡安防报警产品。

针对传统模式电子围栏短路同根导线或脉冲间隔内触发不报警的弊端问题，通过先进的技术，解决当前行业难题，实时智能监控围栏工作状态，引领电子围栏行业领域革新的新潮流。

G5S系列脉冲主机有以下主要功能特点1.1网络光纤通讯接口：主机内置光口模块和网络模块，可以与光纤和网络进行直连通讯，比外置光端机及网络模块方式更稳定可靠。

1.2远程控制：通过控制键盘远程实现定时布防、撤防，电压调节，报警输出延时时间调整等关键参数的调整和控制。

1.3多级联网：通过控制键盘或控制软件，可实现多级联网。

1.4BI-Polar:独有BI-Polar技术，可实现前端围栏上每根线都有高压脉冲电，让入侵者无机可乘。

第 1 页 共 24 页电子围栏使用说明感谢您选择我们的EMX 电子围栏产品！为安全、正确、有效地安装、使用EMX 电子围栏系统，请在安装使用前先阅读本使用手册。

目录安全注意事项 (3)一、脉冲主机选型 (4)二、脉冲主机安装 (4)三、技术参数 (6)四、前端围栏的设计要求 (6)五、前端围栏配件的安装 (11)六、使用与维护 (15)第 2 页共24 页安全注意事项●切勿在雷电期间安装电子围栏●切勿将多脉冲主机主机直接安装在潮湿场所●除非电子围栏已解除高压，否则切勿触摸系统导体部分。

●在安装使用本产品之前，对工作人员应预先做好安全教育，技术培训。

●本产品在通电状态下工作，内部带有AC220V、50Hz电压，产品的输出端和电子围栏上带有≤10KV的脉冲高压。

应避免人为触及，确保安全。

●本产品的使用者，必须具有电器安全知识，经过专业培训，熟悉本产品的正确使用方法。

●本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。

●应防止植物沿合金丝向上生长，合金丝与植物间的最小距离为20cm（从植物摇摆时的最近位置计算）。

●不准在电子围栏上接入交流电源。

当产品发生故障时，应保证电子围栏不带交流电。

●本产品符合国家安全标准，具有能量电荷控制，不会直接造成人身伤害。

第 3 页共24 页第 4 页 共 24 页一、脉冲主机选型EMX 电子围栏系统由脉冲发生器（主机）、前端（电子围栏）和报警输出设备等部分组成，主机产生脉冲高压供给电子围栏，当电子围栏被破坏时，主机发出报警，它是周界报警的一种，有威慑、阻挡、报警等功能，主要应用在变电站、别墅（小区）、军事设施、仓库、机场、工厂等周围，防范入侵。

根据所选防护等级设计要求或客户自身需要，选择合适的脉主机机型。

主机选型1主机 01(Speedrite2)主机选型2主机02（K-II）第 5 页共24 页第 6 页 共 24 页主机选型3主机03（speedrite-emx ）接线图如下：第 7 页 共 24 页主机选型4主机04（speedrite-extra ）接线图如下：二、脉冲主机安装安装场所:●控制中心●门卫●现场（安装在现场，需将主机放在防护箱内。

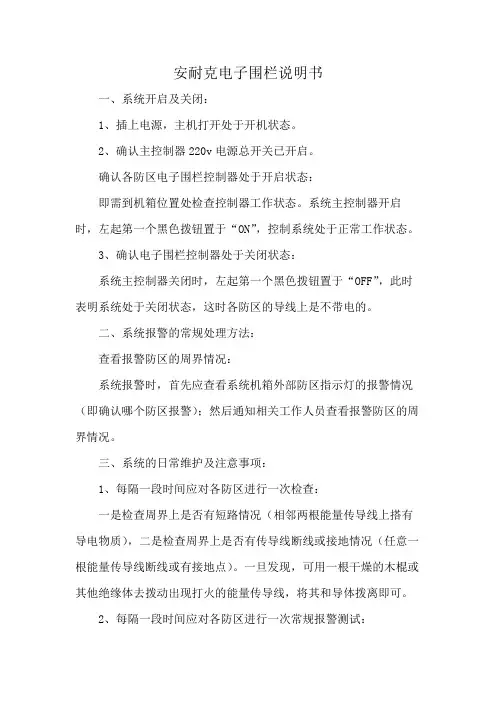

安耐克电子围栏说明书
一、系统开启及关闭：
1、插上电源，主机打开处于开机状态。

2、确认主控制器220v电源总开关已开启。

确认各防区电子围栏控制器处于开启状态：
即需到机箱位置处检查控制器工作状态。

系统主控制器开启时，左起第一个黑色拨钮置于“ON”，控制系统处于正常工作状态。

3、确认电子围栏控制器处于关闭状态：
系统主控制器关闭时，左起第一个黑色拨钮置于“OFF”，此时表明系统处于关闭状态，这时各防区的导线上是不带电的。

二、系统报警的常规处理方法：
查看报警防区的周界情况：
系统报警时，首先应查看系统机箱外部防区指示灯的报警情况（即确认哪个防区报警）；然后通知相关工作人员查看报警防区的周界情况。

三、系统的日常维护及注意事项：
1、每隔一段时间应对各防区进行一次检查：
一是检查周界上是否有短路情况（相邻两根能量传导线上搭有导电物质），二是检查周界上是否有传导线断线或接地情况（任意一根能量传导线断线或有接地点）。

一旦发现，可用一根干燥的木棍或其他绝缘体去拨动出现打火的能量传导线，将其和导体拨离即可。

2、每隔一段时间应对各防区进行一次常规报警测试：
测试时只需用高压绝缘导线将每个防区的任意相邻两根能量传导线短路3S以上，此时报警灯发出声光提示，各防区指示灯正确指示，即可结束测试。

测试时应注意：
3、测试导线必须是良好的导体；测试时要与能量传导线接触良好，不能虚接。

4、控制器最好每月停电做表面清洁一次。

电子围栏两侧的树枝应及时清除，保持应有的空间，以免刮风时树枝撞击导线而引起短路，发生误报警。

脉冲电子围栏安装及使用说明书目录安全注意事项 (2)一、脉冲电子围栏主机概述 (2)二、脉冲电子围栏主机特点及性能指标 (2)2.1 产品功能特点 (2)2.2 工作环境指标 (3)2.3 输出脉冲指标 (3)三、脉冲电子围栏主机及周界安装说明 (3)3.1 高压脉冲围栏主机图示及接线说明 (3)3.2 LED指示灯状态说明 (4)3.3 周界安装前期准备工作 (4)3.4 周界安装说明及安装过程描述 (5)四、脉冲电子围栏主机使用说明 (10)4.1 脉冲电子围栏主机测试 (10)4.2 使用脉冲围栏主机的RS485通信功能 (10)五、PC 控制界面安装及使用说明 (10)5.1安装 (10)5.2系统设置 (11)5.3选择 (12)5.4 用户管理 (12)5.5报表打印 (12)5.6帮助 (12)5.7 主界面 (12)六、键盘使用说明 (13)6.1 键盘内部接线图 (13)6.2 键盘开机与关机 (13)6.3 按键说明 (13)6.4 通过界面设置围栏及本键盘参数的操作 (14)6.5 关闭窗口轮询 (15)6.6 键盘告警说明 (15)6.7报警记录 (15)七、施工安装规范及安全注意事项 (15)7.1施工安装规范 (15)7.2施工中应注意的其他问题 (15)尊敬的客户:您好！感谢您使用本产品，为了更好更快的安装及使用本产品，请在使用前认真仔细地阅读本手册。

脉冲电子围栏系统包括脉冲电子围栏主机以及对其控制的PC 主机、键盘主机, 本手册针对脉冲电子围栏主机适用，如是您有任何技术问题或需要技术支持，请联系我公司，我公司将竭力为您服务。

安全注意事项◆除非电子围栏已解除高/低压输出，否则切勿触摸系统导体部分。

◆切勿在雷电期间安装电子围栏。

切勿将控制器直接安装于潮湿场所。

◆在安装使用本产品之前，对工作人员应预先作好安全教育技术培训。

◆安装本产品过程中，为了产品以后的正常使用，产品的接地一定要严格按照说明书要求。

电子围栏方案一、引言随着城市的日益发展和人口的增加，人们对于安全问题的关注也越来越高。

为了保障人们的安全和财产的安全，电子围栏方案应运而生。

本文将介绍电子围栏的基本原理、应用场景以及优势，并提供一套电子围栏方案，以满足不同需求。

二、电子围栏的基本原理电子围栏是通过使用电子技术和传感器装置，实现对于特定区域的安全防护系统。

它通过周围的监测设备和控制中心实现对区域的实时监控和预警。

1. 传感器装置电子围栏使用多种传感器装置进行监测，包括：- 红外线传感器：用于探测人员或车辆的进入。

- 震动传感器：用于探测围栏是否被撞击或破坏。

- 声音传感器：用于探测异常声音，例如破门声。

- 视频监控：通过摄像头实时监视特定区域。

2. 控制中心电子围栏的控制中心是一个集中管理和监控系统，用于接收传感器装置的信号并做出响应。

当传感器探测到异常情况时，控制中心会发出警报并采取相应的措施，例如通知警察或启动警报系统。

三、电子围栏的应用场景电子围栏方案可以广泛应用于以下场景：1. 住宅区和别墅在居民住宅区和别墅区，电子围栏可以起到防止入侵和安全监控的作用。

通过建立电子围栏，住户可以提升他们的安全意识，并且在不在家时也能保障财产的安全。

2. 商业区和工业园区商业区和工业园区通常设有大量的办公楼和仓库，安全问题备受关注。

电子围栏方案可以提供全天候的监控和警报系统，保护商业区和工业园区的财产安全。

3. 学校和医院学校和医院是人员密集的地方，也是安全问题的重点关注。

通过建立电子围栏，学校和医院可以有效地控制人员进出，避免外部威胁的侵入，保障师生和患者的安全。

4. 政府机构和公共场所政府机构和公共场所往往需要保护重要的信息和资源。

电子围栏方案可以提供高度安全性的防御措施，确保政府机构和公共场所的安全。

四、电子围栏方案实例以下是一套典型的电子围栏方案，以满足不同场景的需求：1. 硬件设备- 高精度红外线传感器：用于探测人员或车辆的进入。

脉冲电子围栏主机1、主要参数电源：AC 180V-240V 50Hz使用温度/湿度： -40 ～ +50℃ / ≤95%输出高压峰值： 5000V ～ 10000V输出低压峰值：700V ～ 1000V脉冲电流峰值：<10A脉冲持续时间：≤0.1S脉冲间隔时间：1S单个脉冲输出最大电量：2.5mC单个脉冲输出最大能量：≤5.0J系统功耗：单防区<10W / 双防区<15W2、产品特性a) 主要功能：高、低压布防、撤防、电压及运行监测、报警输出；b）控制方式：手动、键盘、计算机软件直控、计算机软件远程控制等；c) 差分电压：每条线上有电压，相临两线有压差；d) 故障检测：短路、断线、防拆报警；e) 应用方案：RS-485总线通讯，键盘、计算机、网络等多种集中管理方案;f) 报警联动：DC12V输出、常开/常闭报警输出。

g)自动切换：按设置内容，自动布\撤防，高\低压切换；h) 其他特性：密码登录、防区任意修改、自由设定报警延迟等;i)多点控制：可容纳1台计算机，加上4台控制键盘同时在线控制，任一控制端可放置在RS485总线任何节点位置；j）管理能力：集成分线制报警主机功能，可兼容管理红外对射、光栅对射等；k)控制距离：通过远程局域网组网，可实现跨省、跨地区、甚至跨国控制；l)区扩容：RS485总线直接控制可管理≤32个高压电网防区，通过局域网组网方案可管理≥32个高压电网防区，理论最大防区数无上限；主机质保三年控制键盘a）多控制端联机控制功能，最多可以有4个控制键盘或者一台PC + 4个控制键盘联机（误区：勿将键盘称为键盘主机）；b）最多可控制32个防区；c）修改防区号时可以读出旧防区；d）报警延迟可以设置为：快、正常、慢三种状态；e）可设置警号延迟为 1-9分钟；f）可设置两路定时布撤防功能；g）一键快速布撤防功能，并且可以开启快速布撤防密码；h）无线遥控功能，可学习最多两个无线遥控器多点控制直型铝合金终端杆直型终端杆安装在前端围栏防区的开始、未端、拐角角度小于120°位置设置一根，主要用于承受拉力。

电子围栏的配置技术要求（1）电子围栏主机要求环境温度：脉冲电子围栏主机周围空气温度不得超过+55℃，周围空气温度的下限为-25℃。

特性：在高压模式时，应能使每根金属导体上具有5kV~10kV的脉冲电压；应能够检测出脉冲电子围栏前端开路、短路状况；报警输出端口应符合GB 12663的规定；能够分辨出入侵报警和设备故障报警；外壳防护等级符合GB 4208规定的IP30要求；智能型电子围栏主机应能够显示脉冲电子围栏前端每根金属导体实际运行的电压值；智能型电子围栏主机应能够根据需要，调节至高压或低压两种工作模式，并可实现用户自由切换；高压在5kV~10kV之间，低压在1kV以下；智能型电子围栏主机应提供用户可以调节报警电压、报警延时等参数的装置。

（2）基本技术参数：输出电压峰值：5kV~10kV之间；输出电流峰值：<10A；脉冲宽度(脉冲持续时间)：≤0.1s；脉冲间隔时间：1s~1.5s；脉冲输出电量：≤2.5mC；脉冲输出能量：≤5.0J。

（3）其他功能要求要求能分开识别入侵报警和故障报警，便于用户处理警情；主机内部需有晶体锁相设备，可以保证每个脉冲的能量的振幅不会超过限定值，保证了整个系统的安全可靠；要求主机配有RS485通讯端口，每台主机可以互相通讯，可以直接通过控制软件来实现控制；要求主机能够和视频服务器通信，发送告警信号；要求主机具有开路，短路，接地报警，并且可持续报警；要求有声光报警；要求可设置多路防区；脉冲电子围栏主机的备用电源应能够支持独立供电8h以上，一般采用蓄电池作为备用电源，应符合GB 12663的规定。

（4）电子围栏前端设备要求电子围栏前端设备由终端拉线杆、终端杆绝缘子、固定夹、金属过线杆、金属过线杆绝缘子、收紧器、合金导线、高压绝缘导线、警示牌、避雷器、U型挂线座、螺纹式线线连接器、终端杆防雨帽、金属杆防雨帽、多功能测试表等组成；为了保证电子围栏整个系统的正常运行和较长的使用寿命，电子围栏前端设备必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能；电子围栏上需设置双面夜光警示牌；高压线采用4线制。

电子围栏方案书1. 背景介绍电子围栏是一种基于无线通信技术和定位技术的安全防护系统，通过使用电子设备来创建一个虚拟的边界，以便监视和控制指定区域的进出。

电子围栏系统广泛应用于家庭安全、商业场所安保、工地监管等领域。

随着人们对安全性和隐私保护的要求越来越高，传统的固定围栏已经无法完全满足需求。

电子围栏系统作为一种先进的安全防护方案，具有灵活性高、安装便捷、易于管理和控制的优势。

本方案书将详细介绍电子围栏的实施方案和操作流程。

2. 方案概述电子围栏方案基于一套完整的硬件和软件系统，主要包括以下组件：•电子围栏设备：使用无线通信技术和定位技术，能够实时监测和报警。

•控制中心：负责管理和控制电子围栏设备，并提供可视化界面展示相关数据和报警信息。

•移动终端应用：通过手机等移动终端设备，可以随时随地监控电子围栏状态并接收实时报警信息。

3. 硬件设备3.1 电子围栏设备电子围栏设备是实现电子围栏功能的关键组件，其主要特点包括：•无线通信能力：可以通过无线网络接入控制中心。

•定位技术：采用定位技术确定设备所处位置，精度高。

•报警功能：当有人员或物体进出围栏范围时，能够实时发出报警信号。

3.2 控制中心控制中心是电子围栏系统的核心部分，主要功能包括：•设备管理：管理和配置所有电子围栏设备。

•数据展示：实时展示设备状态、报警信息等相关数据。

•报警管理：根据设备产生的报警信息，进行相应的处理和响应。

4. 软件系统4.1 控制中心软件控制中心软件是整个电子围栏系统的核心控制端，其主要功能包括：•设备管理界面：提供设备注册、配置、管理等功能。

•数据展示界面：通过图表、表格等方式展示设备状态、报警信息等数据。

•报警管理界面：对报警事件进行记录、处理和响应。

4.2 移动终端应用移动终端应用是电子围栏系统的便捷接入端，通过手机等移动设备可以随时随地监控围栏状态和接收报警信息。

其主要功能包括：•登录功能：用户通过移动终端应用登录控制中心进行围栏监控。

电子围栏系统系统方案1、系统概述脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加报警功能，误报率极低，同时又具有威慑入侵者的作用，因此，脉冲电子围栏系统弥补了传统周界防护报警系统的弱点，具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性。

脉冲电子围栏系统具有：威慑功能、阻挡功能和报警功能。

电子围栏首先给企图入侵者一种威慑感觉；其次增加了围墙的高度，使入侵者难以攀越，延长了翻越的时间；如果强行入侵或破坏系统，系统便能发出报警，而且系统还有报警输出，能与其他的安防系统联动，提高了系统的安全防范等级。

脉冲电子围栏系统广泛应用于各类工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区、别墅、国境线、军事基地2、脉冲电子围栏系统组成脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警中心报警信号管理设备三部分组成。

脉冲电子围栏主机的作用是产生脉冲高压信号、探测入侵行为、发出报警信号。

脉冲电子围栏前端指安装在外围防区的围栏部分，主要包括：受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线、万向底座等组成，电子围栏前端起到阻挡、安全电压电击和威慑等作用。

报警中心报警信号管理设备有：报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示、报警中心还有跟视频监控系统自动联动的设备，以及周界防区模拟沙盘等指示装置。

下图是脉冲电子围栏组成报警系统的图例。

3、脉冲电子围栏系统功能4.1阻挡功能在原有围墙上安装4道或者6道电子围栏，增加了原有围墙的高度，加大了翻越的难度，同时，电子围栏的合金线上有高压脉冲，可以对攀爬者给予安全电击（此电压安全可靠对人体无直接伤害），逼迫攀爬者放弃入侵的想法，从而起到防护的效果。

4.2 威慑功能在围栏线上每隔10米安装一块黄色醒目标志的警示牌“高压危险请勿攀爬”，告诫企图入侵者，让入侵者心理上产生恐惧，打消入侵行为。
