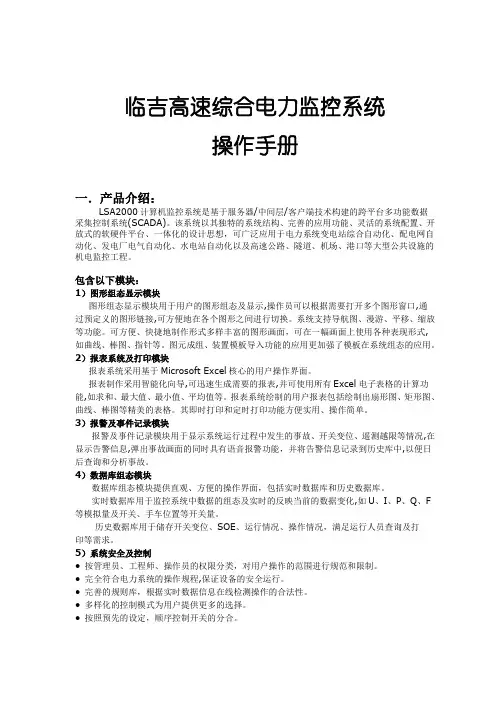

第九章程序化控制使用说明
第九章程序化控制 (4)
1．程序化操作 (4)
1.1程序化操作的工程配置步骤 (4)
1.2配置间隔状态以及程序化操作票的具体操做 (4)
1.3编辑程序化操作票 (5)
1.4程序化操作组态 (6)
1.5程序化操作仿真与执行 (6)
2．模拟预演 (8)
2.1模拟预演功能组态 (8)
2.2模拟预演操作过程 (8)
第九章程序化控制
1．程序化操作
1.1程序化操作的工程配置步骤
目前程序化操作采取集中（后台）执行模拟，程序化操作目前采用间隔状态切换的模式。
程序化操作使用大致步骤如下：
（1）配置间隔状态以及程序化操作票，导入配置到实时库。
（2）通过组态工具绘制间隔操作图。
（3）通过程序化操作票编辑工具（ticketeditor.exe）设置间隔画面并编辑程序化操作票。
（4）通过组态工具创建“间隔状态”对象视图，并拖出间隔状态对象。
运行时点击目标状态进行程序化操作。
1.2配置间隔状态以及程序化操作票的具体操做
配置的具体操作步骤如下：
(1)通过配置工具配置间隔状态,入下图：
说明：间隔状态目前采用后台执行模式，只需配置间隔状态的对应的表达式。
表达式的配置这里不再陈述。
（2）配置程序化操作图，如上图，选中程序化操作票表，配置两两间隔状态之间切换的程序化操作票。
1.3编辑程序化操作票
关联间隔画面，右键点击间隔，选“关联间隔页面”，如下图：
1.4程序化操作组态
创建间隔状态对象视图，间隔对象的State为1表示间隔处于该状态，为0时表示不处于该状态。
1.5程序化操作仿真与执行
（1）程序化操作执行
在间隔程序化操作页面上点击目标间隔状态，界面会判断当前能否进行程序化操作，如果可以则弹出从当前间隔状态到目标间隔状态的程序化操作执行监视界面，如下图：
先进入程序化操作仿真状态，再点击目标状态进行程序化操作仿真，如下图：
（3）进入和退出仿真的脚本示例
通过脚本组态进入程序化操作仿真状态以及退出仿真状态。
Rect_StartSimOperate.click(){server.DoOperate(“startsimprogram”, false;} //开始仿真
Rect_StartSimOperate.click(){server.DoOperate(“endsimprogram”, false;} //退出仿真
2．模拟预演
2.1模拟预演功能组态
模拟预演操作的组态采用脚本执行操作，操作类型如下：
（1）Rect_StartSimOperate.click(){server.DoOperate(“startsimoperate”, false;} //切换到模拟操作状态，清除以前的模拟操作记录
（2）Rect_StartSimOperate.click(){server.DoOperate(“endsimoperate”, false;} //切换到正常操作状态，保留模拟操作记录
（3）Rect_StartSimOperate.click(){server.DoOperate(“clearsimoperate”, false;} //清除模拟操作记录
（4）Rect_StartSimOperate.click(){server.DoOperate(“stopsimoperate”, false;} //切换到正常操作状态且清除模拟操作记录
2.2模拟预演操作过程
点击“开始模拟操作”，进入模拟操作状态，图形监视四角显示模拟预演状态，如下图：
进行模拟操作，操作过程和实际操作完全一致，包括检查软逻辑以及监护人查等。
注意：软逻辑检查中涉及的开关刀闸位置取已经模拟操作后的状态。
如果模拟操作错误可以点击“清除模拟操作”清除模拟操作记录再进行新的模拟操作，或者点击“中止模拟操作”清除模拟操作记录切换到正常操作状态。
模拟操作系列完成后，点击结束模拟操作，开始进行正常操作，操作过程中将检查实际
操作的顺序与模拟操作是否一致，如下图：
模拟操作先合刀闸1再分刀闸3，但实际操作先分刀闸3，检查不通过：
当然，如果不想进行模拟操作检查时，可以点击清除模拟操作清除模拟操作记录。
