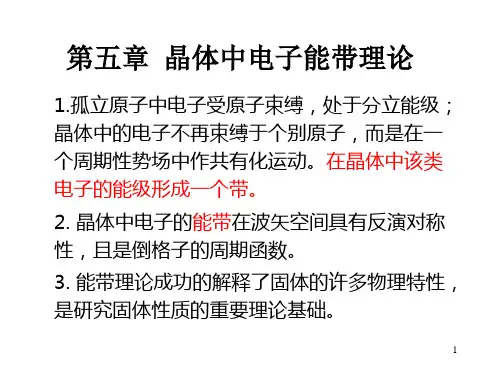

第五章固体电子论基础在前面几章中,我们介绍了晶体的结构、晶体的结合、晶格振动及热学性质以及晶体中缺陷与扩散,其内容涉及固体中原子(或离子)的状态及运动规律,属于固体的原子理论。
但要全面深入地认识固体,还必须研究固体中电子的状态及运动规律,建立与发展固体的电子理论。
固体电子理论的发展是从金属电子理论开始的。
金属具有良好的导热和导电能力,很早就为人们所应用的研究。
大约 1900年左右,特鲁德首先提出:金属中的价电子可以在金属体内自由运动,如同理想气体中的粒子,电子与电子、电子与离子之间的相互作用都可以忽略不计。
后来洛仑兹又假设:平衡时电子速度服从麦克斯韦——玻耳曼兹分布律。
这就是经典的自由电子气模型。
自由电子的经典理论遇到根据性的困难——金属中电子比热容等问题。
量子力学创立以后,大约在 1928年,索末菲提出金属自由电子论的量子理论,认为金属内的势场是恒定的,金属中的价电子在这个平均势场中彼此独立运动,如同理想气体中的粒子一样是“自由”的;每个电子的运动由薛定谔方程描述,电子满足泡利不相容原理,故电子不服从经典的统计分布而是服从费米——狄拉克统计律。
这就是现代的金属电子理论——通常称为金属的自由电子模型。
这个理论得到电子气对晶体热容的贡献是很小的,解决了经典理论的困难。
但晶体为什么会分为导体、绝缘体和半导体呢?上世纪30年代初布洛赫和布里渊等人研究了周期场中运动的电子性质,为固体电子的能带理论奠定了基础。
能带论是以单电子在周期性场中运动的特征来表述晶体中电子的特征,是一个近似理论,但对固体中电子的状态作出了较为正确的物理描述,因此,能带论是固体电子论中极其重要的部分。
本章首先讲述了金属的自由电子模型;然后介绍单电子在周期场中的运动;并用两种近似方法——近自由电子近似和紧束缚近似,讨论周期场中单电子的本征值和本征态,得出能带论的基本结果;在讲述晶体中电子的准经典运动后,介绍了金属、绝缘体和半导体的能带模型等。

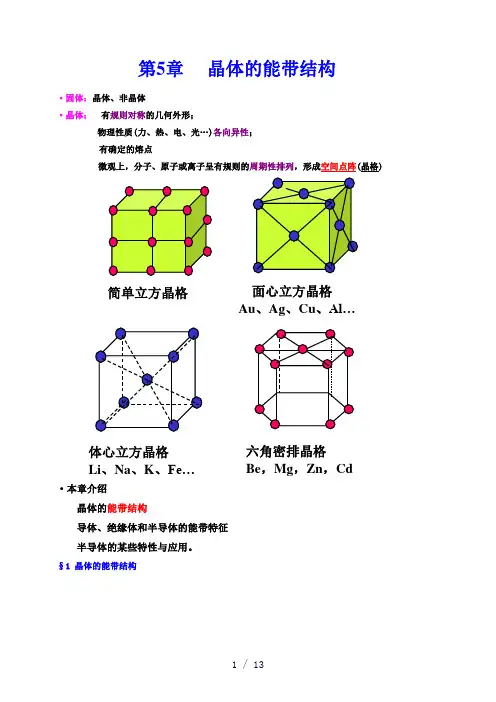

第5章 晶体的能带结构·固体:晶体、非晶体 ·晶体:有规则对称的几何外形;物理性质(力、热、电、光…)各向异性; 有确定的熔点微观上,分子、原子或离子呈有规则的周期性排列,形成空间点阵(晶格)·本章介绍晶体的能带结构导体、绝缘体和半导体的能带特征 半导体的某些特性与应用。
§1 晶体的能带结构简单立方晶格面心立方晶格Au 、Ag 、Cu 、Al…体心立方晶格 Li 、Na 、K 、Fe…六角密排晶格 Be ,Mg ,Zn ,Cd一、电子共有化1.周期性势场(1)孤立原子(单价)·电子所在处的电势为U,电子的电势能为V。
电势能是一个旋转对称的势阱。
(2)两个原子情形(3)2.●●r+-e V旋转对称为确定电子在周期性势场中的运动,需解薛定谔方程(复杂,略),仅定性说明。
(1)对能量E 1的电子(上图), ·势能曲线表现为势垒;电子能量 < 势垒高度·且E 1较小,势垒较宽,穿透概率小; 仍认为电子束缚在各自离子周围。
·若E 1较大(仍低于势垒高度),穿透概率较大,由隧道效应,电子可进入相邻原子。
(2)对能量E 2的电子电子能量 > 势垒高度电子在晶体中自由运动,不受特定离子的束缚。
(3)电子共有化电子共有化:由于晶体中原子的周期性排列,价电子不再为单个原子所有的现象。
共有化的电子可以在不同原子中的相似轨道上转移,可以在整个固体中运动。
·原子的外层电子(高能级),势垒穿透概率较大,属于共有化的电子。
·原子的内层电子与原子的结合较紧,一般不是共有化电子。
二、能带的形成·量子力学证明,由于晶体中各原子间的相互影响,原来各原子中能量相近的能级将分裂成一系列和原能级接近的新能级。
·这些新能级基本上连成一片,形成能带(energy band)。
·两个氢原子靠近结合成分子时,1S 能级分裂为两条。

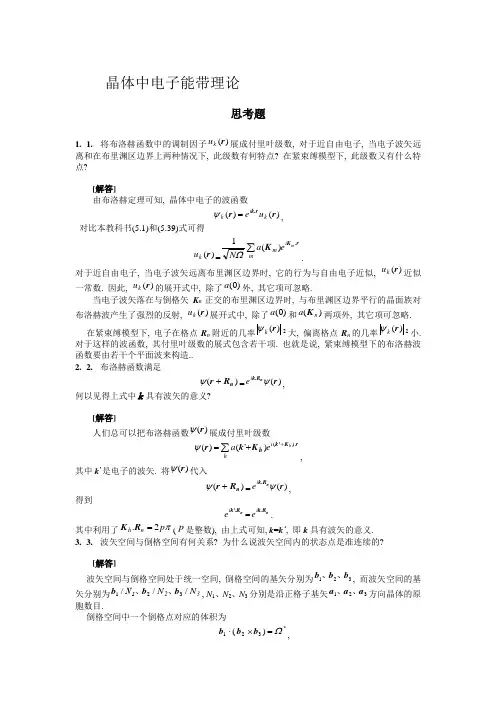

晶体中电子能带理论思考题1. 1. 将布洛赫函数中的调制因子)(r k u 展成付里叶级数, 对于近自由电子, 当电子波矢远离和在布里渊区边界上两种情况下, 此级数有何特点? 在紧束缚模型下, 此级数又有什么特点? [解答] 由布洛赫定理可知, 晶体中电子的波函数)()(r r k.r k i k u e =ψ,对比本教科书(5.1)和(5.39)式可得)(r k u =rKK .)(1m i mm e a N ∑Ω.对于近自由电子, 当电子波矢远离布里渊区边界时, 它的行为与自由电子近似, )(r k u 近似一常数. 因此, )(r k u 的展开式中, 除了)0(a 外, 其它项可忽略.当电子波矢落在与倒格矢K n 正交的布里渊区边界时, 与布里渊区边界平行的晶面族对布洛赫波产生了强烈的反射, )(r k u 展开式中, 除了)0(a 和)(n a K 两项外, 其它项可忽略. 在紧束缚模型下, 电子在格点R n 附近的几率)(r k ψ2大, 偏离格点R n 的几率)(r k ψ2小. 对于这样的波函数, 其付里叶级数的展式包含若干项. 也就是说, 紧束缚模型下的布洛赫波函数要由若干个平面波来构造.. 2. 2. 布洛赫函数满足)(n R r +ψ=)(r n k.R ψi e ,何以见得上式中k 具有波矢的意义? [解答]人们总可以把布洛赫函数)(r ψ展成付里叶级数rK k'h K k r ).()'()(h i he a +∑+=ψ,其中k ’是电子的波矢. 将)(r ψ代入)(n R r +ψ=)(r n k.R ψi e ,得到n k'.R i e =n k.R i e .其中利用了πp n h 2.=R K (p 是整数), 由上式可知, k =k ’, 即k 具有波矢的意义. 3. 3. 波矢空间与倒格空间有何关系? 为什么说波矢空间内的状态点是准连续的? [解答]波矢空间与倒格空间处于统一空间, 倒格空间的基矢分别为321 b b b 、、, 而波矢空间的基矢分别为32N N / / /321b b b 、、1N , N 1、N 2、N 3分别是沿正格子基矢321 a a a 、、方向晶体的原胞数目.倒格空间中一个倒格点对应的体积为*321) (Ω=⨯⋅b b b ,波矢空间中一个波矢点对应的体积为N N b N b N b *332211)(Ω=⨯⋅,即波矢空间中一个波矢点对应的体积, 是倒格空间中一个倒格点对应的体积的1/N . 由于N 是晶体的原胞数目, 数目巨大, 所以一个波矢点对应的体积与一个倒格点对应的体积相比是极其微小的. 也就是说, 波矢点在倒格空间看是极其稠密的. 因此, 在波矢空间内作求和处理时, 可把波矢空间内的状态点看成是准连续的.4. 4. 与布里渊区边界平行的晶面族对什么状态的电子具有强烈的散射作用? [解答]当电子的波矢k 满足关系式)2(=+⋅n n Kk K时, 与布里渊区边界平行且垂直于n K 的晶面族对波矢为k 的电子具有强烈的散射作用. 此时, 电子的波矢很大, 波矢的末端落在了布里渊区边界上, k 垂直于布里渊区边界的分量的模等于2/n K .5. 5. 一维周期势函数的付里叶级数nx ainn eV x V π2)(∑=中, 指数函数的形式是由什么条件决定的?[解答]周期势函数V (x ) 付里叶级数的通式为xi nn n e V x V λ∑=)(上式必须满足势场的周期性, 即xi nn a i x i nn a x i nn n n n n e V x V e e V e V a x V λλλλ∑∑∑====++)()()()(.显然1=a i n e λ.要满足上式, n λ必为倒格矢n a n πλ2=.可见周期势函数V (x )的付里叶级数中指数函数的形式是由其周期性决定的.6. 6. 对近自由电子, 当波矢k 落在三个布里渊区交界上时, 问波函数可近似由几个平面波来构成? 能量久期方程中的行列式是几阶的? [解答]设与三个布里渊区边界正交的倒格矢分别为321K ,K ,K , 则321K ,K ,K 都满足321 ,0)2(K ,K ,K K K k K ==+⋅n nn , 且波函数展式rKk K r ).()(1)(m i mm k e a N +∑=Ωψ中, 除了含有)( ,)( ,)( ,)0(321K K K a a a a 的项外, 其它项都可忽略, 波函数可近似为])( ,)( ,)( ,)0([1)().(3).(2).(1.321r K k r K k r K k r k k K K K r +++=i i i i e a e a e a e a N Ωψ.由本教科书的(5.40)式, 可得0)()()()()()()0()(233221122=-+-+-+⎥⎦⎤⎢⎣⎡-K K K K K K k a V a V a V a E m k , 0)()()()()()(2)0()(3312211221=-+-+⎥⎦⎤⎢⎣⎡-+K K K K K K K k K a V a V a E m k a V , 0)()()()(2)()()0()(3322221122=-+⎥⎦⎤⎢⎣⎡-+-+K K K K k K K K K a V a E m k a V a V , 0)()(2)()()()()0()(3222231133=⎥⎦⎤⎢⎣⎡-+-+-+K k K K K K K K K a E m k a V a V a V .由)( ,)( ,)( ,)0(321K K K a a a a 的系数行列式的值)(2)()()()()(2)()()()()(2)()()()()(222231333222122312122132122=⎥⎦⎤⎢⎣⎡----⎥⎦⎤⎢⎣⎡----⎥⎦⎤⎢⎣⎡----⎥⎦⎤⎢⎣⎡-k K K K K K K K k K K K K K K K k K K K K k E m k V V V V E m k V V V V E m k V V V V E m k .可解出电子的能量. 可见能量久期方程中的行列式是四阶的.7. 7. 在布里渊区边界上电子的能带有何特点? [解答]电子的能带依赖于波矢的方向, 在任一方向上, 在布里渊区边界上, 近自由电子的能带一般会出现禁带. 若电子所处的边界与倒格矢n K 正交, 则禁带的宽度)(2n K V E g =,)(n K V 是周期势场的付里叶级数的系数.不论何种电子, 在布里渊区边界上, 其等能面在垂直于布里渊区边界的方向上的斜率为零, 即电子的等能面与布里渊区边界正交.8. 8. 当电子的波矢落在布里渊区边界上时, 其有效质量何以与真实质量有显著差别? [解答]晶体中的电子除受外场力的作用外, 还和晶格相互作用. 设外场力为F , 晶格对电子的作用力为F l , 电子的加速度为)(1l m F F a +=.但F l 的具体形式是难以得知的. 要使上式中不显含F l , 又要保持上式左右恒等, 则只有Fa *1m =.显然, 晶格对电子的作用越弱, 有效质量m*与真实质量m 的差别就越小. 相反, 晶格对电子的作用越强, 有效质量m *与真实质量m 的差别就越大. 当电子的波矢落在布里渊区边界上时, 与布里渊区边界平行的晶面族对电子的散射作用最强烈. 在晶面族的反射方向上, 各格点的散射波相位相同, 迭加形成很强的反射波. 正因为在布里渊区边界上的电子与晶格的作用很强, 所以其有效质量与真实质量有显著差别.9. 9. 带顶和带底的电子与晶格的作用各有什么特点? [解答]由本教科书的(5.88)和(5.89)两式得m m m lF F F +=*.将上式分子变成能量的增量形式m tm t m t l d d d *ννν⋅+⋅=⋅F F F , 从能量的转换角度看, 上式可表述为mE mE m E 晶格对电子作的功外场力对电子作的功外场力对电子作的功)d ()(d )(d *+=.由于能带顶是能带的极大值,22k E∂∂<0,所以有效质量222*k E m ∂∂= <0.说明此时晶格对电子作负功, 即电子要供给晶格能量, 而且电子供给晶格的能量大于外场力对电子作的功. 而能带底是该能带的极小值,22k E∂∂>0,所以电子的有效质量222*k E m ∂∂= >0.但比m 小. 这说明晶格对电子作正功. m*<m 的例证, 不难由(5.36)式求得n nV T mm 211*+=<1.10. 电子的有效质量*m 变为∞的物理意义是什么? [解答]仍然从能量的角度讨论之. 电子能量的变化m E m E m E 晶格对电子作的功外场力对电子作的功外场力对电子作的功)d ()(d )(d *+=[]电子对晶格作的功外场力对电子作的功)d ()(d 1E E m -=.从上式可以看出,当电子从外场力获得的能量又都输送给了晶格时, 电子的有效质量*m 变为∞. 此时电子的加速度1*==F a m ,即电子的平均速度是一常量. 或者说, 此时外场力与晶格作用力大小相等, 方向相反. 11. 万尼尔函数可用孤立原子波函数来近似的根据是什么? [解答]由本教科书的(5.53)式可知, 万尼尔函数可表示为∑-=k R r k r ,R ),(1)(n n N W ααψ.紧束缚模型适用于原子间距较大的晶体. 在这类晶体中的电子有两大特点: (1) 电子被束缚在原子附近的几率大, 在原子附近它的行为同在孤立原子的行为相近, 即当r →R n 时, 电子波函数) ,(n R r k -αψ与孤立原子波函数)(n at R r -αϕ相近. (2) 它远离原子的几率很小, 即r 偏离R n 较大时, 2) ,(n R r k -αψ很小. 考虑到r 偏离R n 较大时,2)(n atR r -αϕ也很小, 所以用)(n atR r -αϕ来描述) ,(n R r k -αψ是很合适的. 取 ) ,(n R r k -αψ=)(k μ)(n atR r -αϕ. 将上式代入万尼尔函数求和中, 再利用万尼尔函数的正交性, 可得=)(r ,R n W α)(n atR r -αϕ. 也就是说, 万尼尔函数可用孤立原子波函数来近似是由紧束缚电子的性质来决定的.12. 紧束缚模型电子的能量是正值还是负值? [解答]紧束缚模型电子在原子附近的几率大, 远离原子的几率很小, 在原子附近它的行为同在孤立原子的行为相近. 因此,紧束缚模型电子的能量与在孤立原子中的能量相近. 孤立原子中电子的能量是一负值, 所以紧束缚模型电子的能量是负值. s 态电子能量(5.60)表达式∑⋅--=ni s s at s s ne J C E E R k k )(即是例证. 其中孤立原子中电子的能量ats E 是主项, 是一负值, s s J C --和是小量, 也是负值.13. 紧束缚模型下, 内层电子的能带与外层电子的能带相比较, 哪一个宽? 为什么? [解答]以s 态电子为例. 由图5.9可知, 紧束缚模型电子能带的宽度取决于积分s J 的大小, 而积分r R r R r r r d )()]()([)(*n ats n at N at s s V V J ----=⎰ϕϕΩ的大小又取决于)(r at sϕ与相邻格点的)(n at sR r -ϕ的交迭程度. 紧束缚模型下, 内层电子的)(r at s ϕ与)(n at s R r -ϕ交叠程度小, 外层电子的)(r at s ϕ与)(n at s R r -ϕ交迭程度大. 因此, 紧束缚模型下, 内层电子的能带与外层电子的能带相比较, 外层电子的能带宽. 14. 等能面在布里渊区边界上与界面垂直截交的物理意义是什么? [解答]将电子的波矢k 分成平行于布里渊区边界的分量//k 和垂直于布里渊区边界的分量k ┴. 则由电子的平均速度)(1k E k ∇=ν得到////k ∂ , ⊥⊥∂∂=k E 1ν.等能面在布里渊区边界上与界面垂直截交, 则在布里渊区边界上恒有⊥∂∂k E /=0, 即垂直于界面的速度分量⊥ν为零. 垂直于界面的速度分量为零, 是晶格对电子产生布拉格反射的结果. 在垂直于界面的方向上, 电子的入射分波与晶格的反射分波干涉形成了驻波. 15. 在磁场作用下, 电子的能态密度出现峰值, 电子系统的总能量会出现峰值吗? [解答]由(5.111)式可求出电子系统的总能量⎰∑⎰=-==FFE ln E n b E EaE E E EN U 0002/1][d d )(∑=⎭⎬⎫⎩⎨⎧-=ln n F b a b E a 0n 2/32/3)(32-][32 {}∑=-=ln n F n b a b E ab 0n 2/3)(2-2其中m eB n b m V a c c n cc =⎪⎭⎫ ⎝⎛+=⎪⎭⎫ ⎝⎛=ωωπω,21 ,282/322 . 对系统的总能量求微商B U ∂∂/, 其中有一项∑=⎪⎭⎫ ⎝⎛+-⎪⎭⎫ ⎝⎛+-ln F n m eB n E m e n ab 02121 . 可见, 每当F E m eB n =⎪⎭⎫ ⎝⎛+ 21时, 总能量的斜率B U ∂∂/将趋于∞, 也即出现峰值.16. 在磁场作用下, 电子能态密度的峰值的周期是什么? 简并度Q 变小, 峰值的周期变大还是变小? [解答]由(5.111)式可知, 在磁场作用下, 电子的能态密度cln c c n E m V E N ωπω ⎪⎭⎫ ⎝⎛+-=∑=211)2(8)(02/322.从上式不难看出, 能量E 分别等于c c c c l ωωωω 212... ,25 ,23 ,21+时, 能态密度都出现峰值. 相邻峰值间的能量差, 即峰值的周期为c ω .由(5.109)式可知, 简并度yx π2.其中yx L L 和分别是晶体在x 方向和y 方向的尺寸. 因为峰值的周期正比于c ω, 所以简并度Q 变小, 峰值的周期也变小.17. 当有电场后, 满带中的电子能永远漂移下去吗? [解答]当有电场后, 满带中的电子在波矢空间内将永远循环漂移下去, 即当电子漂移到布里渊区边界时, 它会立即跳到相对的布里渊区边界, 始终保持整体能态分布不变. 具体理由可参见图5.18及其上边的说明.18. 一维简单晶格中一个能级包含几个电子? [解答]设晶格是由N 个格点组成, 则一个能带有N 个不同的波矢状态, 能容纳2N 个电子. 由于电子的能带是波矢的偶函数, 所以能级有(N /2)个. 可见一个能级上包含4个电子. 19. 本征半导体的能带与绝缘体的能带有何异同? [解答]在低温下, 本征半导体的能带与绝缘体的能带结构相同. 但本征半导体的禁带较窄, 禁带宽度通常在2个电子伏特以下. 由于禁带窄, 本征半导体禁带下满带顶的电子可以借助热激发, 跃迁到禁带上面空带的底部, 使得满带不满, 空带不空, 二者都对导电有贡献. 20. 加电场后空穴向什么方向漂移? [解答]加电场ε后空穴的加速度h m e t εν=d d ,其中h m 是空穴的质量, 是正值. 也就是说, 空穴的加速度与电场ε同方向. 因此, 加电场ε后空穴将沿电场方向漂移下去.。
