油罐吊装作业专项方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN中国石化销售有限公司xxxxxxxx分公司xxx加油站双层罐改造工程油罐吊装专项方案编制单位：xxx化工建设工程有限公司公司编制日期：2018年11月30日一、项目管理机构二、施工程序和方法（一）油罐吊安装：1.由吊装(就位）和找正两部分组成。

2.油罐吊装(就位)：油罐吊装应严格按照已经监理、建设单位批准的油罐吊装方案进行。

3.起吊油罐的吊具不得损坏外层防腐层。

4.油罐找正：设备就位后，及时对设备进行找正；通过设备批正使设备的坐标位置和卧式设备的水平度符合图纸和规范要求。

5、吊车选用：根据设备的几何尺寸和最大重量，以吊车的机械工作性能表及平面图，拟选用25T吊车1台；6、吊装能力核算：2台30m³柴油罐、2台30m³汽油罐，以设备为例进行吊车吊装能力核算。

3、吊装工况吊装半径用 r=米（罐区最远边长）+5米=米，主臂～32m 。

可满足使用要求。

4、回转半径核算①主臂高度=车高+ 吊钩高度为 =+6=。

主臂高度，可满足使用要求。

②设备与主臂间距离 L= 5m。

5、吊索选用①钢丝绳选择：钢丝绳采用2股绳吊装。

设备半径+主臂截面尺寸的 1/2，可满足使用要求。

每股钢丝绳的受力 F：F=1/2 X16T/COS30==88379N 钢丝绳选用Φ39，抗拉强度 1700N/mm2，许用拉力=771526/5=154305N>钢丝绳受力，可满足使用要求。

6、起吊落地（1）根据吊车各项技术参数，选用1台25t汽车吊，吊车停靠在加油区北侧，考虑好汽车仰角，选好工作旋转半径15米为中心点，选好工作旋转半径10米为中心点。

（2）起吊点为罐顶吊耳。

当起吊点确定后，检查好钢丝绳、吊环，卡扣等吊装工具安全系牢后，进行垂直吊装。

（3）各吊车操作人员进行缓慢，匀速起吊，吊车要保持起吊平衡，待油罐起吊离开站区地面50-100cm后，方可进行旋转空中移位，到达指定位置后再缓慢放落到地面，确保安全。

大型油罐安装施工方案大型油罐安装施工方案一、前期工作准备：1. 制定详细的施工方案书，包括工程概况、施工方法、施工流程等。

2. 正确获取油罐相关设备的详细参数，确保施工的准确性和安全性。

3. 确定施工所需的人员和材料，并进行相应准备。

二、基础施工：1. 根据地质勘探结果，选择合适的地点进行基础开挖。

2. 按照设计要求，在基础开挖的位置进行浇筑混凝土基础，保证基础的坚固和稳定。

3. 基础施工完成后，进行基础验收，并按照要求进行检测和记录。

三、油罐安装：1. 根据设计要求，将油罐组装好，并进行质量检查。

2. 确定好油罐安装的位置和方向，按照设计要求进行吊装安装，注意保证安装过程中的安全性。

3. 安装完成后，进行整体验收，确保油罐的稳定性和密封性。

四、管道连接：1. 将油罐与相关管道进行连接，包括油进管道、油出管道等。

2. 确保管道连接的严密性和稳定性，使用合适的接头和密封材料。

3. 进行管道连接的压力测试，确保管道的安全性和可靠性。

五、安全设施：1. 根据施工要求，在油罐附近设置相应的安全设施，包括防火器材、报警装置等。

2. 确保安全设施的正常运行和有效性。

六、验收和交付：1. 完成油罐安装施工后，进行全面的验收工作，包括油罐的外观检查、功能检测等。

2. 进行相关文件的整理和归档，包括油罐的安装记录、验收报告和施工资料等。

3. 将油罐交付给相关部门或客户，并进行交付手续的办理。

总结：大型油罐安装施工是一项复杂而重要的工作，需要严格按照设计要求和安全规范进行施工。

通过合理的施工方案、科学的施工流程和准确的施工操作，确保油罐的安装质量和安全性，提高油罐的使用寿命和可靠性。

同时，施工人员应严格遵守相关的安全规范和操作规程，以确保施工过程中的安全可控。

油罐吊装施工方案一、施工前准备在进行油罐吊装施工之前，需要进行周密的准备工作，以确保施工顺利进行。

具体准备工作包括以下几个方面：•制定详细的吊装计划，包括吊装方案设计、吊装设备选择、吊装路径确定等内容；•对吊装现场进行勘察，了解地形地貌、环境条件等情况，制定相应的安全措施；•确保吊装设备和工具完好无损，进行必要的检查和保养；•安排专业人员参与吊装作业，包括指挥人员、操作人员、安全员等；•制定应急预案，以应对可能出现的意外情况。

二、吊装方案设计在设计油罐吊装方案时，需要综合考虑油罐的重量、形状、位置等因素，确保吊装过程安全可靠。

一般而言，油罐吊装方案应包括以下几个方面：•吊装设备的选择：根据油罐的重量和高度，选择合适的吊装设备，如起重机、吊车等；•吊装路径的确定：根据现场情况确定最佳的吊装路径，确保吊装过程顺利进行；•吊装过程的控制：对吊装过程中的关键节点进行控制，确保油罐能够平稳安全地吊装到指定位置。

三、施工流程油罐吊装施工的具体流程一般包括以下几个步骤：1.召集吊装作业人员，进行安全交底和分工安排；2.检查吊装设备和工具，确保完好无损；3.到达吊装现场，根据实际情况搭设支架和安全防护设施；4.根据吊装方案，进行吊装设备的设置和调试；5.开始进行油罐的吊装作业，根据现场指挥人员的指示，进行吊装操作；6.吊装至指定位置后，进行固定和检查，确保油罐安全牢固地安装在指定位置；7.清理吊装现场，撤离吊装设备，完成吊装作业。

四、安全措施在进行油罐吊装施工时，需要重视安全问题，采取相应的安全措施，确保吊装作业过程中不发生意外事故。

1.制定详细的安全方案，包括安全技术措施、应急预案等内容；2.进行油罐吊装前的安全检查，确保吊装设备和工具完好无损；3.安排专业指挥人员进行指挥，严格执行吊装作业程序；4.设置安全防护设施，保障作业人员的安全；5.加强沟通与协作，确保各个环节的配合顺利进行；6.遇到恶劣天气等特殊情况时，停止作业，确保作业人员的安全。

一、工程概况本工程为某加油站新建项目的吊装工程，主要包括加油机、储油罐、管道等设备的吊装工作。

施工场地位于我国某城市，占地面积约2000平方米。

工程工期为60天。

二、施工组织与管理1. 施工组织机构本工程设立项目经理部，负责整个工程的施工组织与管理。

项目经理部下设工程技术部、物资设备部、安全质量监察部、保卫后勤服务部、财务部和办公室。

2. 施工人员施工人员由具有丰富经验的吊装工程师、技术人员、操作人员及辅助人员组成，确保施工质量与安全。

三、施工总体部署与方案1. 施工段划分根据工程实际情况，将吊装工程划分为以下几个施工段：（1）储油罐吊装段（2）加油机吊装段（3）管道吊装段2. 施工顺序及步骤（1）储油罐吊装段：先进行储油罐基础施工，然后进行储油罐吊装，最后进行储油罐与管道的连接。

（2）加油机吊装段：先进行加油机基础施工，然后进行加油机吊装，最后进行加油机与管道的连接。

（3）管道吊装段：先进行管道基础施工，然后进行管道吊装，最后进行管道与加油机、储油罐的连接。

3. 施工总体方案（1）储油罐吊装：采用双机抬吊的方式进行吊装，确保储油罐平稳、安全地就位。

（2）加油机吊装：采用单机吊装的方式进行吊装，确保加油机平稳、安全地就位。

（3）管道吊装：采用分段吊装的方式进行吊装，确保管道平稳、安全地就位。

四、工程进度计划与措施1. 工程进度计划本工程计划分为三个阶段：施工准备阶段、施工阶段和验收阶段。

2. 施工措施（1）施工准备阶段：进行施工场地平整、基础施工、设备采购等工作。

（2）施工阶段：按照施工顺序及步骤进行吊装工作，确保施工质量与安全。

（3）验收阶段：对吊装工程进行检查、验收，确保工程质量达到设计要求。

五、施工资源配备计划1. 施工总平面布置计划施工现场布置合理，确保施工顺利进行。

2. 劳动力安排计划根据工程进度，合理安排施工人员，确保施工进度。

3. 机械设备的配置计划配备足够的吊装设备、运输设备、施工设备等，确保施工顺利进行。

一、工程概况本工程为一座10000立方米立式储油罐安装工程，位于某石油化工园区内。

储油罐主要用于储存原油，设计压力为常压，金属温度为-150℃，使用储物温度为50℃。

储罐由九带壁板组成，罐壁外设加强圈和抗风圈，罐内壁底部采用喷砂除锈后涂防腐漆，罐外壁防腐保温，外包压型彩板。

罐设有中央排水管、集水坑、量油管、罐壁人孔、搅拌器孔、浮顶人孔、船舱人孔、通风阀、呼吸阀、紧急排水管、消防现场、加热系统、刮蜡系统、密封和挡风系统、转动浮梯、踏步盘梯等。

二、施工准备1. 技术准备（1）熟悉工程图纸、勘探报告及设计要求，明确施工方案、施工工艺及质量控制要点。

（2）组织施工人员进行技术交底，确保施工人员掌握施工技术及安全操作规程。

2. 材料准备（1）确保罐体、附件、焊接材料等质量符合设计要求。

（2）准备足够的施工机具、工具、防护用品等。

3. 人员准备（1）组织施工队伍，明确施工人员职责。

（2）对施工人员进行安全教育培训，提高安全意识。

三、施工步骤1. 罐体运输及吊装（1）罐体运输前，确保运输路线畅通，路面平整。

（2）运输过程中，注意保护罐体，避免碰撞。

（3）到达施工现场后，利用起重机将罐体吊装至安装位置。

2. 罐体就位（1）根据设计要求，调整罐体水平度，确保罐体平稳。

（2）检查罐体基础，确保基础强度、平整度满足要求。

3. 罐体焊接（1）按照焊接工艺要求，进行罐体焊接。

（2）焊接过程中，严格控制焊接质量，确保焊缝均匀、无缺陷。

4. 罐体附件安装（1）安装中央排水管、集水坑、量油管、罐壁人孔、搅拌器孔、浮顶人孔、船舱人孔、通风阀、呼吸阀、紧急排水管、消防现场、加热系统、刮蜡系统、密封和挡风系统、转动浮梯、踏步盘梯等附件。

（2）确保附件安装位置准确、牢固。

5. 罐体防腐及保温（1）对罐体进行喷砂除锈，清除锈蚀、油污等。

（2）涂刷防腐漆，提高罐体耐腐蚀性能。

（3）进行罐体保温，确保储油罐在低温环境下正常运行。

6. 罐体试压及验收（1）对罐体进行试压，检查罐体强度及密封性能。

中石化怀化石油分企业吉怀高速服务区东站土建安装改造工程油罐吊装专项方案编制：审察：同意：编制单位：湖南天人安装建设有限企业编制时间： 2018 年 7 月 31 日施工单位：湖南天人安装建设有限企业编制人：钟雷审察人：熊骕监理单位：湖南省华顺建设项目管理有限企业监理工程师（代表）：目录一、工程概略本工程为中石化怀化石油分企业吉怀高速服务区东站土建安装改造工程，有 3 个 30m3规格的旧油罐和 2 个 50m3规格的旧油罐要吊出来，有3个 30m3规格的新油罐和 2 个 50m3规格的新油罐从头安装，油罐的吊装属于本工程危险性较大的分项工程，特编制油罐吊装专项方案以指导施工。

二、编制依照1、中石化怀化石油分企业吉怀高速服务区东站土建安装改造工程施工图纸；2、中石化湖南怀化分企业组织的技术交底；3、《石油化工有毒、可燃介质钢制管道工程施工及查收规范》SH3501-20114、《石油化工金属管道施工质量查收规范》GB50517-20105、《工业金属管道工程施工质量查收规范》GB50184-20116、《埋地钢制管道环氧煤沥青防腐层技术标准》SY/T0447-967、《现场设施、工业管道焊接工程施工规范》GB50236-20118、我企业近似工程的施工管理经验三、工程目标1、安全文明施工目标：文明施工，随时做好施工完成场所清工作，保证加油站场所洁净；施工地区设置围挡，将施工地区与外界进行有效隔绝。

安全施工严格执行中石化HSSE 安全管理制度，做好安全技术交底，落实安全技术措施，人员进场前做好三级安全教育，根绝全部安全事故的发生。

2、进度目标：按本工程施工组织设计进度工期进行，计划旧（新）油罐吊装工期为 3 天。

第一天进行吊装准备工作，次日进行吊装作业，第三天清理现场（新油罐进行固定）。

3、质量目标严格依照设计图纸与有关施工查收规范的质量要求进行施工，知足业主方的质量需求。

四、工程部署1、工程项目人员安排管理人员序号姓名职位工作年限学历联系方式1熊骕项目经理9 年本科3杨秋高安全员14 年本科施工人力资源计划表计划安排 1 个电工、 1 个管道工、 1 个焊工、 1 个起重工和 1 个小工达成此项任务，详细状况由实质而定。

一、工程概况本工程为某石油化工企业的储油罐安装项目，主要内容包括储油罐本体安装、配套设施安装、电气控制系统安装等。

储油罐为立式圆柱形，容积为10000立方米，设计压力为常压，设计金属温度为-150℃，使用储物温度为50℃。

储油罐材质为Q235-A，罐壁板厚度分别为32mm、27mm、21.5mm、18.5mm、15.0mm、12.0mm、12.0mm、12.0mm、12.0mm。

底板为T字型排板，对接而成，罐底边缘板材质为SPV490Q，厚度为20mm，中幅板材质为Q235-A，厚度为10mm。

浮顶为Q235-A.F，罐壁外设2道加强圈和2道抗风圈。

罐内壁底部采用喷砂除锈后涂防腐漆，罐外壁防腐保温，外包压型彩板。

罐设有中央排水管、集水坑、量油管、罐壁人孔，搅拌器孔、浮顶人孔，船舱人孔，通风阀，呼吸阀，紧急排水管，消防现场，加热系统，刮蜡系统，密封和挡风系统，转动浮梯，踏步盘梯等。

二、施工准备1. 技术准备：熟悉图纸和勘探报告，做好图纸会审和技术交底，对准备进场人员进行安全教育、消防方面的教育及技术培训。

2. 材料准备：砂、碎石、模板、方木、钢筋、钢管、商品砼等进货厂方已落实，并做好砼、级配砂石、沥青砂配合比。

3. 人员准备：明确土建队、专业施工队，确保施工人员具备相应的施工技能和素质。

4. 施工机械及工具准备：挖掘机、吊车、搅拌机、泵车、切割机、电焊机、卷扬机等。

三、施工方案1. 基坑开挖：根据设计要求，开挖基坑，确保基坑尺寸符合设计要求，并对基坑进行验收。

2. 基础施工：浇筑基础混凝土，确保基础混凝土质量符合设计要求。

3. 罐体安装：采用吊车将罐体吊装至基坑内，进行罐体就位，确保罐体垂直度和水平度。

4. 罐体焊接：对罐体进行焊接，确保焊接质量符合设计要求。

5. 配套设施安装：安装中央排水管、集水坑、量油管、罐壁人孔、搅拌器孔、浮顶人孔、船舱人孔、通风阀、呼吸阀、紧急排水管、消防现场、加热系统、刮蜡系统、密封和挡风系统、转动浮梯、踏步盘梯等配套设施。

油罐吊装方案中国石油天然气股份有限公司云南玉溪销售分公司通海欣城加油站新建工程油罐吊装专项方案工程名称：中石油通海欣城加油站新建工程建设单位：中国石油天然气股份有限公司云南玉溪销售分公司编制单位：云南省玉溪市振兴建筑有限公司编制时间：负责人：电话：目录一、工程概况 (2)（一）工程简述 (2)（二）吊装工序流程图 (2)二、吊装工作组织网络 (2)三、特种作业人员名单、上岗证编号 (3)四、吊装前准备工作 (3)五、吊装工艺流程 (4)（一）变幅操作 (4)（二）臂架伸缩操作 (4)（三）起升操作 (4)（四）回转操作 (5)六、吊装设备选型 (6)（一）吊装设备的规格、型号 (6)（二）钢丝绳、卸扣的规格、型号及选型计算 (6)（三）吊装作业中所需工具、材料的种类数量 (7)七、安全技术措施 (7)（一）钢丝绳的安全使用及报废 (7)一、工程概况（一）工程简述吊装场地开阔，场地面积大约2600㎡，油罐基础按照图示位置开挖，油罐体积8.6米×2.8米，圆柱体，体积较大。

（二）吊装工序流程图图1 吊装工序流程图二、吊装工作组织网络图2 吊装工作组织网络图三、特种作业人员名单、上岗证编号四、吊装前准备工作吊装前对吊装区域设立立警戒区和警戒人员维持吊装秩序，并对吊装人员进行工序交底，统一吊装信号，通过信号以保证各操作岗位动作协调一致，达到安全施工，指挥信号应贯彻执行《起重吊运指挥信号》（GB5082-85）的规定。

起重吊装时起重工用吹哨子加手势进行吊装作业指挥，指挥信号传递程序为：总指挥岗位指挥操作者。

起重司机登机后要检查作业条件是否符合要求，查看影响起重作业的障碍因素，检查配重状态，确定起重机各工作装置的状态，查看吊钩、钢丝绳及滑轮组的倍率与被吊物体是否匹配，检查起重机技术状况，特别应检查安全防护装置的工作台状态，装有电子力矩限制或安全负荷指示器的应对其功能进行检查，只有确认各操作杆在中立位置（或离合器已被解除）以后，才能进行起动，对于设有蓄能器的应检查其压力是否符合规定的要求，设置有离合器的起重机，应利用离合器操纵手柄检查离合器的功能是否能正常工作，同时，推入离合器以后一定要锁定离合器。

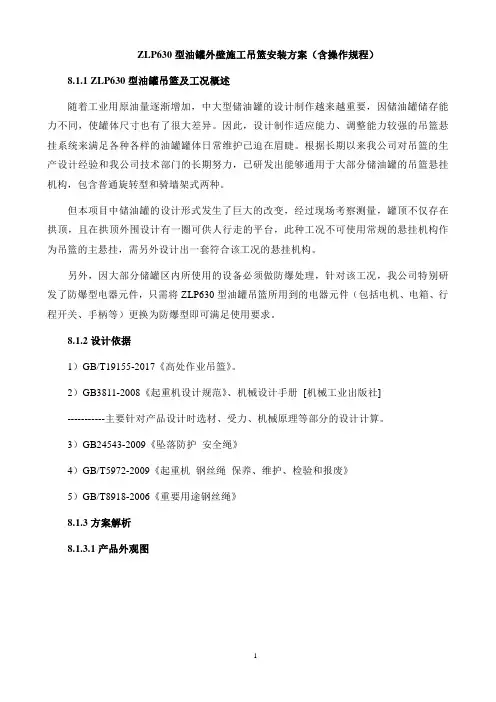

ZLP630型油罐外壁施工吊篮安装方案（含操作规程）8.1.1 ZLP630型油罐吊篮及工况概述随着工业用原油量逐渐增加，中大型储油罐的设计制作越来越重要，因储油罐储存能力不同，使罐体尺寸也有了很大差异。

因此，设计制作适应能力、调整能力较强的吊篮悬挂系统来满足各种各样的油罐罐体日常维护已迫在眉睫。

根据长期以来我公司对吊篮的生产设计经验和我公司技术部门的长期努力，已研发出能够通用于大部分储油罐的吊篮悬挂机构，包含普通旋转型和骑墙架式两种。

但本项目中储油罐的设计形式发生了巨大的改变，经过现场考察测量，罐顶不仅存在拱顶，且在拱顶外围设计有一圈可供人行走的平台，此种工况不可使用常规的悬挂机构作为吊篮的主悬挂，需另外设计出一套符合该工况的悬挂机构。

另外，因大部分储罐区内所使用的设备必须做防爆处理，针对该工况，我公司特别研发了防爆型电器元件，只需将ZLP630型油罐吊篮所用到的电器元件（包括电机、电箱、行程开关、手柄等）更换为防爆型即可满足使用要求。

8.1.2设计依据1）GB/T19155-2017《高处作业吊篮》。

2）GB3811-2008《起重机设计规范》、机械设计手册[机械工业出版社]-----------主要针对产品设计时选材、受力、机械原理等部分的设计计算。
