张力式电子围栏入侵探测装置技术要求

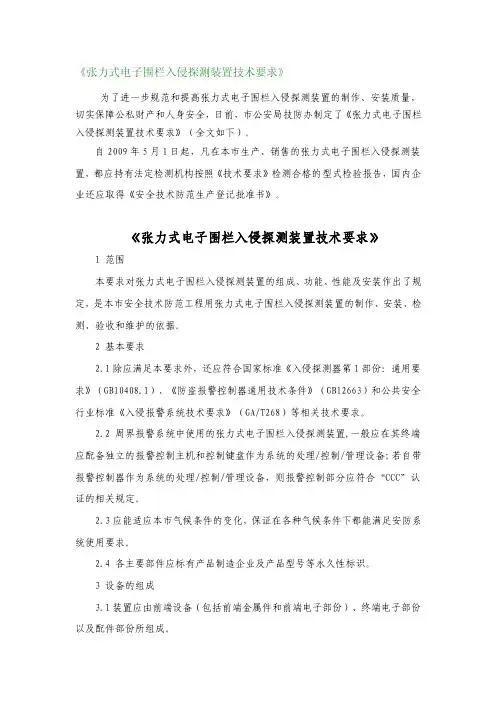

《张力式电子围栏入侵探测装置技术要求》为了进一步规范和提高张力式电子围栏入侵探测装置的制作、安装质量，切实保障公私财产和人身安全，日前，市公安局技防办制定了《张力式电子围栏入侵探测装置技术要求》（全文如下）。

自2009年5月1日起，凡在本市生产、销售的张力式电子围栏入侵探测装置，都应持有法定检测机构按照《技术要求》检测合格的型式检验报告，国内企业还应取得《安全技术防范生产登记批准书》。

《张力式电子围栏入侵探测装置技术要求》1 范围本要求对张力式电子围栏入侵探测装置的组成、功能、性能及安装作出了规定，是本市安全技术防范工程用张力式电子围栏入侵探测装置的制作、安装、检测、验收和维护的依据。

2 基本要求2.1除应满足本要求外，还应符合国家标准《入侵探测器第1部份：通用要求》（GB10408.1）、《防盗报警控制器通用技术条件》（GB12663）和公共安全行业标准《入侵报警系统技术要求》（GA/T268）等相关技术要求。

2.2 周界报警系统中使用的张力式电子围栏入侵探测装置,一般应在其终端应配备独立的报警控制主机和控制键盘作为系统的处理/控制/管理设备；若自带报警控制器作为系统的处理/控制/管理设备，则报警控制部分应符合“CCC”认证的相关规定。

2.3应能适应本市气候条件的变化，保证在各种气候条件下都能满足安防系统使用要求。

2.4 各主要部件应标有产品制造企业及产品型号等永久性标识。

3 设备的组成3.1装置应由前端设备（包括前端金属件和前端电子部份）、终端电子部份以及配件部份所组成。

3.2 前端设备应由控制杆、受力杆、支撑杆、钢索、收紧装置和张力模块、张力控制模块等部件组成。

3.3 终端电子部份（可另配）：应有报警控制主机、PC机、报警管理软件、备用电源等电子部件组成。

4 功能要求4.1 物理防护由保持一定间距且多根并行的钢索形成的物理围栏，对企图穿越者应具有一定的阻挡和隔离作用。

4.2 报警功能4.2.1 钢索拉紧报警当钢索受到外力作用被拉紧时，张力变化量及持续时间达到或超过规定要求时，应发出报警信号。

张力式电子围栏方案引言电子围栏是一种用于安全防护的技术，它通过使用电子信号监测和报警系统来保护特定区域免受入侵者的侵入。

张力式电子围栏方案是一种常见的电子围栏方案，本文将详细介绍张力式电子围栏方案的原理、设计和实施。

原理张力式电子围栏方案基于张力传感器技术来检测围栏的张力变化。

张力传感器通常是由传感器和配套的信号处理电路组成。

在张力式电子围栏方案中，围栏上方悬挂有一根或多根张力传感器。

当围栏受到外力作用时，会引起传感器中测量到的张力值发生变化。

传感器将这个变化的张力值转换为电信号，并通过信号处理电路进行放大和滤波处理。

设计和实施1. 系统设计张力式电子围栏方案的系统设计主要包括传感器选择、信号处理电路设计和报警系统设计等。

1.传感器选择：在选择张力传感器时，需要考虑围栏的材料、长度和所需的测量范围。

常用的张力传感器包括应变传感器、压电传感器和光纤传感器等。

2.信号处理电路设计：信号处理电路的设计旨在将传感器输出的微弱电信号放大，并进行滤波处理，以提高信号的稳定性和准确性。

3.报警系统设计：报警系统是电子围栏方案中的核心部分。

当传感器检测到围栏受到外力作用使得张力发生变化时，报警系统将触发报警信号，通知安全人员进行相应处理。

2. 实施步骤张力式电子围栏方案的实施可以按以下步骤进行：1.安装围栏：首先，需要根据所需的安全防护范围确定围栏的长度和形状。

然后，根据实际情况选择围栏材料和固定方式，进行围栏的安装。

2.安装传感器和信号处理电路：在围栏上方悬挂选择好的传感器，确保它们能够检测到围栏的张力变化。

然后，将传感器与信号处理电路连接起来。

3.配置报警系统：根据实际需求，配置报警系统的触发条件和报警方式。

可以选择声光报警、短信通知或联动监控系统等方式。

4.调试和测试：完成安装和配置后，进行系统的调试和测试。

通过模拟张力变化，检查系统的响应速度和准确性，并进行必要的调整和优化。

5.运行和维护：在系统正常运行后，定期检查和维护围栏、传感器和信号处理设备，确保其始终处于良好的工作状态。

产品标准：GA/T 1032—2013第1页 共12页第3页 共12页第5页 共12页第6页 共12页第4页 共12页第2页 共12页一、张力式电子围栏概述本系列张力探测电子围栏是广拓最新推出的一款安防产品。

他不仅具有阻挡、威慑和报警等功能，更是在集成控制方面有了质的飞跃：可通过键盘远程控制张力控制器的开和关、调整张力报警阈值，并可通过键盘连接红外、门禁等报警设备，实现电子地图、视频监控、打印机等多系统的实时联动，组成一个完整的报警系统。

张力控制器是一种崭新的智能型周界阻挡安防报警产品。

1.1系统功能:● 张力线拉紧报警：当张力线受拉力变化量超过拉紧报警阈值，且持续时间达到或超过设定值时发出报警信号；● 张力线剪断报警：当张力线上的静态张力过小时发出剪断报警，● 张力线松弛报警：当张力线受拉力变化量超过松弛报警阈值时，系统发出松驰报警信号；● 断电报警：系统交流断电时输出断电报警信号；● 防拆报警：当主机或控制杆外壳被打开时，系统会发出防拆报警信号；● 自检功能：主机上电有自检和自诊断能力；● 状态指示：系统界面能准确显示主机的运行状态、报警状态（入侵、松弛、断线、防拆、失电和设备故障）、通讯状态等；● 备用电源：系统可配备12V 7AH 蓄电池，保证停电时可持续工作24小时1.2 系统特点:● 智能显示：具备液晶显示，能实时显示每根张力线的静态张力值、松弛报警和拉紧报警阈值；● 参数设置：设置系统参数（型号、线制、松弛阈值、拉紧阈值）操作简洁方便；● 实时调节：可根据环境温度变化自动调节静态张力阈值，每十分钟检测更新一次；● 多种报警功能：如围栏入侵报警、围栏断线报警、围栏松弛报警、主机掉电报警、主机防拆报警、前端探测杆防拆报警等。

● 远程控制：可通过键盘远程操作，最多控制60个防区。

● 围栏线制多样化：本张力控制器可做单防区也可做双防区，前端围栏分别可接4线、5线、6线；1.3系统参数：亲爱的用户，欢迎您选用广拓张力电子围栏。

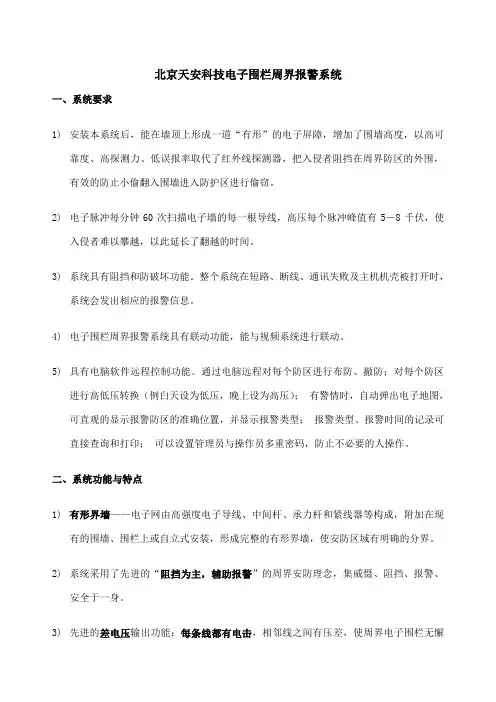

北京天安科技电子围栏周界报警系统一、系统要求1)安装本系统后，能在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，以高可靠度、高探测力、低误报率取代了红外线探测器，把入侵者阻挡在周界防区的外围，有效的防止小偷翻入围墙进入防护区进行偷窃。

2)电子脉冲每分钟60次扫描电子墙的每一根导线，高压每个脉冲峰值有5－8千伏，使入侵者难以攀越，以此延长了翻越的时间。

3)系统具有阻挡和防破坏功能。

整个系统在短路、断线、通讯失败及主机机壳被打开时，系统会发出相应的报警信息。

4)电子围栏周界报警系统具有联动功能，能与视频系统进行联动。

5)具有电脑软件远程控制功能。

通过电脑远程对每个防区进行布防、撤防；对每个防区进行高低压转换（例白天设为低压，晚上设为高压）；有警情时，自动弹出电子地图，可直观的显示报警防区的准确位置，并显示报警类型；报警类型、报警时间的记录可直接查询和打印；可以设置管理员与操作员多重密码，防止不必要的人操作。

二、系统功能与特点1)有形界墙——电子网由高强度电子导线、中间杆、承力杆和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。

2)系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，集威慑、阻挡、报警、安全于一身。

3)先进的差电压输出功能：每条线都有电击，相邻线之间有压差，使周界电子围栏无懈可击。

4)实时显示电压：LCD液晶显示屏动态显示每条线的电压。

5)远程控制——多功能操作主机的键盘或PC机安装在监控室，通过RS485总线控制几千米外的多个主机，用户可在监控室直接控制前端主机，可根据实际情况选择系统功能和设置相关参数。

6)误报率极低——先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候因素的影响。

7)无盲区、无死角——周界电子围栏可随地形的起伏架设，大门口、拐角均可安装。

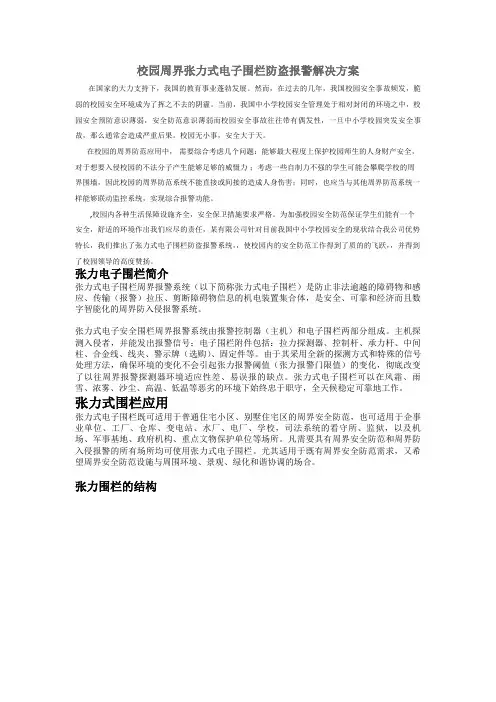

校园周界张力式电子围栏防盗报警解决方案在国家的大力支持下，我国的教育事业蓬勃发展。

然而，在过去的几年，我国校园安全事故频发，脆弱的校园安全环境成为了挥之不去的阴霾。

当前，我国中小学校园安全管理处于相对封闭的环境之中，校园安全预防意识薄弱，安全防范意识薄弱而校园安全事故往往带有偶发性，一旦中小学校园突发安全事故，那么通常会造成严重后果。

校园无小事，安全大于天。

在校园的周界防范应用中，需要综合考虑几个问题：能够最大程度上保护校园师生的人身财产安全，对于想要入侵校园的不法分子产生能够足够的威慑力；考虑一些自制力不强的学生可能会攀爬学校的周界围墙，因此校园的周界防范系统不能直接或间接的造成人身伤害；同时，也应当与其他周界防范系统一样能够联动监控系统，实现综合报警功能。

,校园内各种生活保障设施齐全，安全保卫措施要求严格。

为加强校园安全防范保证学生们能有一个安全，舒适的环境作出我们应尽的责任，某有限公司针对目前我国中小学校园安全的现状结合我公司优势特长，我们推出了张力式电子围栏防盗报警系统，，使校园内的安全防范工作得到了质的的飞跃，，并得到了校园领导的高度赞扬。

张力电子围栏简介张力式电子围栏周界报警系统（以下简称张力式电子围栏）是防止非法逾越的障碍物和感应、传输（报警）拉压、剪断障碍物信息的机电装置集合体，是安全、可靠和经济而且数字智能化的周界防入侵报警系统。

张力式电子安全围栏周界报警系统由报警控制器（主机）和电子围栏两部分组成。

主机探测入侵者，并能发出报警信号；电子围栏附件包括：拉力探测器、控制杆、承力杆、中间柱、合金线、线夹、警示牌（选购）、固定件等。

由于其采用全新的探测方式和特殊的信号处理方法，确保环境的变化不会引起张力报警阈值（张力报警门限值）的变化，彻底改变了以往周界报警探测器环境适应性差、易误报的缺点。

张力式电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等恶劣的环境下始终忠于职守，全天候稳定可靠地工作。

方案编号：张力式电子围栏V3系列设计方案一、概述张力式电子围栏是一种防止人体攀爬、翻越的物理围栏和感知攀爬、拉压、剪断、破坏物理围栏企图入侵的机电装置的集合体，是一种新型周界防范入侵报警系统。

由张力探测器和总线通信模块、张力探测模块和防区控制主机以及张力线、控制杆、受力杆、支撑杆、弹簧、万向支架、万向轴承支架、紧固螺母等组成。

张力式电子围栏由于采用全新的探测方式和先进的信号处理方法，确保环境的变化引起的张力变化不会超出报警上限和下限值，彻底改变了以往周界安防探测器环境适应性差、易误报的缺点。

因此，张力式电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等严酷环境下始终忠于职守，全天候稳定可靠的工作。

张力式电子围栏加上电源线、报警信号传输控制设备、电源控制器、报警控制中心设备即可构成一种新型周界防范入侵报警系统——张力式电子围栏入侵报警系统。

张力式电子围栏的适用范围张力式电子围栏既可适用于普通住宅小区、别墅住宅区的周界安全防范，也可适用于企事业单位、工厂、仓库、变电站、水厂、电厂、学校，司法系统的看守所、监狱，以及机场、军事基地、政府机构、重点文物保护单位等场所。

凡需要具有周界安全防范和周界防入侵报警的所有场所均可使用张力式电子围栏。

尤其适用于既有周界安全防范需求，又希望周界安全防范设施与周围环境、景观、绿化和谐协调的场合。

二、张力式电子围栏的组成张力式电子围栏由防区探测围栏、报警控制设备、传输线路等3部分组成。

防区探测围栏部分有张力探测器模块、张力控制主机、支架、张力线、收紧器等部件组成。

张力探测模块是根据电子围栏的张力特征，对于攀爬、拉压、剪断电子围栏企图入侵作出响应产生报警信号的装置。

张力控制主机是根据电子围栏的张力特征，感知由于攀爬、拉压、剪断电子围栏企图入侵所引起的电子围栏状态的变化，并把该状态变化转换成电信号的设备。

张力探测模块和防区控制主机配套使用，可产生报警信号。

报警控制设备有地址码模块、报警主机以及直流电源、控制键盘、电子地图等设备构成。

尊敬的用户，您好！欢迎使用艾礼安电子围栏系统。

十分感谢您的支持！为了更方便的使用本产品，请您在使用前仔细阅读说明书，并按照说明书步骤操作，请注意说明书中提到的安全注意事项。

并请妥善保管本说明书，谢谢！安全注意事项使用本产品时需要注意的安全事项：1、在安装和使用本产品之前，应先对工作人员做好安全教育的技术培训。

2、为了产品安装以后的正常使用，产品的接地要求一定要严格按照说明书的要求进行。

3、请勿在易燃、易爆品周围使用该系统，特殊情况使用时，应保持安全距离。

4、请勿在雷雨天安装张力围栏系统。

5、请勿把张力围栏主机直接安装于潮湿，过高或过低温度环境中。

6、如出现异常情况，应先切断电源，并通知专业人员，请勿自行拆修，否则后果自负。

7、用户不得自行打开主机维修，否则我司不予保修。

8、本产品使用者，必须具有电器安全知识。

9、安装使用前必须阅读此说明书，熟悉本产品的正确使用方法并规范操作，否则由此产生的一切后果由使用者承担。

目录前言 (1)一、系统功能与特点 (2)、系统功能 (2)、系统优点 (2)、系统特点 (2)二、产品说明 (3)、产品设计依据 (3)、产品特性 (3)、张力主机技术参数 (3)、张力控制杆技术参数 (3)、产品接口说明 (4)三、张力式智能电子围栏系统图与工作原理 (5)、张力式智能电子围栏系统图 (5)、张力式电子围栏系统工作原理 (5)、张力式智能电子围栏前端连接示意图 (5)四、张力式电子围栏系统工作说明 (6)、张力式电子围栏启动说明 (6)、张力式电子围栏报警说明 (7)五、张力式电子围栏安装使用说明 (8)、防区划分 (8)、安装步骤 (8)六、张力式电子围栏前端设备简介 (10)、四道单防区控制杆、四道双防区控制杆 (10)、六道单防区控制杆、六道双防区控制杆 (10)、终端受力杆+万向底座 (11)、转向承力杆+万向底座 (11)、中间支撑杆+万向底座 (11)、一道万向轴承滑轮 (12)、张力弹簧 (12)、张力收紧器 (12)、束线器 (12)、多股张力线 (12)前言张力围栏系统是目前最先进的周界防盗报警系统，一般系统主要由张力围栏主机、前端控制杆及配件二大部分组成。

I C S13.310A91中华人民共和国公共安全行业标准G A/T1032 2013张力式电子围栏通用技术要求G e n e r a l t e c h n i c a l r e q u i r e m e n t s f o r e l e c t r o n i c t e n s i o n f e n c e s2013-01-09发布2013-03-01实施中华人民共和国公安部发布G A/T1032 2013张力式电子围栏通用技术要求1范围本标准规定了张力式电子围栏的定义㊁分类与分级要求㊁技术要求㊁试验方法㊁检验规则㊁标志㊁标记与说明书要求㊁包装㊁运输㊁贮存及安装要求㊂本标准适用于张力式电子围栏的设计㊁制造㊁安装㊁检验㊂2规范性引用文件下列文件对于本文件的应用是必不可少的㊂凡是注日期的引用文件,仅注日期的版本适用于本文件㊂凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂G B/T191 2008包装储运图示标志G B/T2423.1 2008电工电子产品环境试验第2部分:试验方法试验A:低温G B/T2423.2 2008电工电子产品环境试验第2部分:试验方法试验B:高温G B/T2828.1 2003计数抽样检验程序第1部分:按接收质量限(A Q L)检索的逐批检验抽样计划G B4208 2008外壳防护等级(I P代码)G B10408.1 2000入侵探测器第1部分:通用要求G B12663 2001防盗报警控制器通用技术条件G B/T15211 1994报警系统环境试验G B16796 2009安全防范报警设备安全要求和试验方法G B/T17626.2 2006电磁兼容试验和测量技术静电放电抗扰度试验G B/T17626.3 2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验G B/T17626.4 2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验G B/T17626.5 2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验G B/T17626.6 2008电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度G B/T17626.11 2008电磁兼容试验和测量技术电压暂降㊁短时中断和电压变化的抗扰度试验3术语和定义下列术语和定义适用于本文件㊂3.1张力式电子围栏e l e c t r o n i c t e n s i o n f e n c e由张力探测模块㊁张力控制模块㊁张力围栏以及相关配件组成,能对张力索的张㊁驰㊁断的状态进行探测㊁分析,并输出报警信号的装置㊂1G A/T1032 20133.2张力围栏t e n s i o nw i r e f e n c e由测控杆㊁承力杆㊁支撑杆㊁张力索和收紧件等组成的围建防入侵区域的组合件㊂3.3张力探测模块t e n s i o nd e t e c t i o nm o d u l e由张力传感器等组成,能将张力索的力转为电信号的部件㊂3.4张力控制模块t e n s i o n c o n t r o lm o d u l e能接收张力探测模块发出的信号并对其进行分析判断,输出报警信号的部件㊂3.5警戒张力值w a r n i n g t e n s i o nv a l u e警戒状态下满足入侵探测响应时张力索承受的预设张力值㊂3.6报警阈值a l a r mt h r e s h o l d以警戒张力值为基准,产生报警信号时的最小张力值变化量㊂4分类与分级要求4.1功能类别张力式电子围栏应至少满足表1的功能类别中的一个㊂表1功能分类类别功能描述A应至少具有张力索张㊁弛㊁断等状态变化的探测㊁分析功能,并输出报警信号B满足A级功能要求,并至少具有故障报警㊁入侵定位㊁状态指示㊁通讯等功能,且应能分别输出相应的报警信号4.2环境等级张力式电子围栏应至少满足表2的环境等级中的一个㊂表2环境等级等级环境描述Ⅰ适用于非完全曝露于室外或室内环境条件恶劣的场合(如加装防护箱后放置于室外)㊂当平均相对湿度为75%左右时,环境温度变化范围应在-10ħ~+55ħ之间Ⅱ适用于完全曝露于室外㊂当平均相对湿度为75%左右时,环境温度变化范围应在-25ħ~ +70ħ之间㊂且每年至少有30d,平均相对湿度介于85%~95%之间Ⅲ适用于完全曝露于室外㊂当平均相对湿度为75%左右时,环境温度变化范围应在-40ħ~ +85ħ之间㊂且每年至少有30d,平均相对湿度介于85%~98%之间2G A/T1032 2013 5技术要求5.1外观与机械结构要求5.1.1外观外观应符合以下要求:a)张力式电子围栏非金属表面应无裂纹㊁褪色及永久性污渍,亦无明显变形和划痕;b)张力式电子围栏金属表面涂覆不应露出底层金属,并无起泡㊁腐蚀㊁划痕㊁涂层脱落和沙孔等㊂5.1.2机械结构张力式电子围栏的结构示意图见附录B㊂机械结构应符合以下要求:a)张力式电子围栏的电子部分应封装严密;内部结构应无松动现象;外部结构应便于安装;b)张力探测模块和张力控制模块均应有外壳保护;c)测控杆应有防拆探测装置;d)安装设备的箱体应有防拆探测及锁定装置㊂5.1.3外壳机械强度外壳机械强度应符合以下要求:a)张力围栏杆体应有足够的强度,在杆体所有张力索的作用下,应能确保张力式电子围栏的正常运行;b)张力测控杆应能承受0.5J力的碰撞,试验后应能正常工作,并符合外壳防护等级要求㊂5.1.4接线柱和引出线的牢固性接线柱和引出线的牢固性应符合以下要求:a)张力式电子围栏的接线端子应有防止压线板转动和松动的措施,压线牢固可靠;b)张力式电子围栏的引出线应能承受20次直角弯曲而不折断,直流电源的引出线同时还应能承受14.7N的拉力作用60s而不损伤;交流电源引出线同时还应能承受19.6N的拉力作用60s而不损伤㊂5.1.5外壳防护等级张力式电子围栏外壳的防护等级应符合G B4208 2008的规定:直接外露的部件外壳应不低于I P55等级要求;非直接外露的部件外壳应不低于I P41等级要求㊂5.2功能要求5.2.1张力索拉紧报警当张力索受到外力作用被拉紧,张力变化量达到或超过拉紧报警阈值,且持续时间达到或超过设定值时,应发出报警信号㊂5.2.2张力索松弛报警当张力索受到外力作用被松弛,张力变化量达到或超过松弛报警阈值时,应发出报警信号㊂3G A/T1032 20135.2.3张力索断开报警当张力索被断开时,应发出报警信号㊂5.2.4防拆报警当测控杆和/或箱体被打开时,应不受所处的状态和主电源断电的影响,发出防拆报警信号㊂5.2.5失(断)电报警当张力式电子围栏主电源失电时,应发出失(断)电报警信号㊂5.2.6自检功能张力式电子围栏应具有上电自检和自诊断能力㊂5.2.7警戒张力值自动调整功能张力式电子围栏应能根据外界环境㊁气候等变化自动调整警戒张力值㊂5.2.8B级功能要求B级张力式电子围栏在满足上述功能的基础上,还应至少满足表3的功能要求㊂表3B级张力式电子围栏功能要求序号功能功能描述1故障报警应能对各种故障(如设备故障㊁主电源故障㊁通讯故障等)进行报警提示2入侵定位功能应能够准确指示被入侵防区及报警张力索的位置3状态指示功能应能对张力式电子围栏的各种状态进行准确指示,如运行状态㊁报警状态(张力索拉紧㊁松弛㊁断开㊁防拆㊁失电和设备故障)㊁通信状态等4通讯功能应具有通讯的接口,能与计算机进行直接通讯5.3性能要求5.3.1警戒张力值范围张力索的警戒张力值应在100N~450N之间㊂5.3.2张力索拉紧报警位移量张力索拉紧报警时所对应的张力索位移量应不大于75mm㊂5.3.3张力索松弛报警阈值张力索松弛报警阈值应小于正常运行时张力警戒值的1/3㊂5.3.4报警触发时间报警触发响应时间应不大于3s㊂5.3.5报警持续时间张力式电子围栏产生报警时,报警状态持续时间应大于1s㊂45.3.6 报警恢复时间张力式电子围栏产生报警后10s 内应恢复到警戒状态㊂5.3.7 张力索抗拉断力张力索的抗拉断力应不小于600N ,且不大于1000N ㊂5.3.8 张力探测模块可承受的最大张力张力探测模块可承受的最大张力应不小于1000N ㊂5.3.9 报警接口张力式电子围栏应配置无电位常闭触点或数据接口㊂5.4 电源要求5.4.1 供电方式张力式电子围栏可采用A C 220V 或D C 12V ㊁24V 方式供电㊂5.4.2 电源电压适应性电源电压在标称电压的85%~110%的范围内变化时,张力式电子围栏应能正常工作㊂5.5 环境适应性按照表4的等级要求进行环境试验时,除有特别规定外,受试样品不应加任何防护包装㊂在试验中改变温度时,升温和降温速率应不超过1ħ/m i n㊂试验后应能正常工作,不产生误报警或漏报警㊂表4 环境试验分级测试要求项目等级Ⅰ等级Ⅱ等级Ⅲ额定值试验时间额定值试验时间额定值试验时间低温A b -10ħʃ3ħ2h-25ħʃ3ħ2h-40ħʃ3ħ2h高温B b +55ħʃ2ħ2h +70ħʃ2ħ2h +85ħʃ2ħ2h恒定湿热C a+40ħʃ2ħR H (93+2-3)%48h +40ħʃ2ħR H (93+2-3)%48h +40ħʃ2ħR H (93+2-3)%48h振动F c10H z ~55H z ~10H z (正弦振动)振幅0.35mm 1o c t /m i n X ㊁Y ㊁Z 每一轴向上循环扫频为三次,每次循环时间为5m i n 10H z ~55H z ~10H z (正弦振动)振幅0.75mm 2o c t /m i n X ㊁Y ㊁Z 每一轴向上循环扫频为三次,每次循环时间为5m i n 10H z ~55H z ~10H z (正弦振动)振幅0.75mm 2o c t /m i n X ㊁Y ㊁Z 每一轴向上循环扫频为三次,每次循环时间为5m i n冲击15g 11m sX ㊁Y ㊁Z 各三次30g 18m sX ㊁Y ㊁Z 各三次30g 18m sX ㊁Y ㊁Z 各三次5G A /T 1032 2013G A/T1032 20135.6电磁兼容适应性5.6.1静电放电抗扰度要求张力式电子围栏应能承受G B/T17626.2 2006中试验等级3的静电放电干扰,试验中应不产生误报警和漏报警,试验后应功能正常㊂若有指示器件,则指示器件在试验期间闪烁是可接受的,但不应有任何输出的变化,试验后应功能正常㊂5.6.2射频电磁场辐射抗扰度要求张力式电子围栏应能承受G B/T17626.3 2006中试验等级3的射频电磁场干扰,试验中应不产生误报警和漏报警,试验后应功能正常㊂5.6.3电快速瞬变脉冲群抗扰度要求张力式电子围栏应能承受G B/T17626.4 2008表1中试验等级3的电快速瞬变脉冲群干扰,试验中应不产生误报警和漏报警,试验后应功能正常㊂5.6.4浪涌(冲击)抗扰度要求张力式电子围栏应能承受G B/T17626.5 2008中,电源线试验等级3,直流㊁信号㊁数据㊁控制及其他输入线试验等级2的浪涌(冲击)干扰,试验中应不产生误报警和漏报警,试验后应功能正常㊂5.6.5射频场感应的传导骚扰抗扰度要求张力式电子围栏应能承受G B/T17626.6 2008中试验等级3的射频场感应的传导骚扰,试验中应不产生误报警和漏报警,试验后应功能正常㊂5.6.6电压暂降㊁短时中断抗扰度要求张力式电子围栏应能承受G B/T17626.11 2008中试验等级3的电压暂降㊁短时中断干扰㊂试验中应不产生误报警和漏报警,试验后应功能正常㊂5.7安全性要求5.7.1抗电强度张力式电子围栏电源(A C)引入端与外壳裸露金属部件之间应能承受交流50H z㊁1.5k V的抗电强度试验,历时1m i n应无击穿和飞弧现象㊂张力式电子围栏电源(D C)引入端与外壳之间应能承受交流50H z㊁500V的抗电强度试验,历时1m i n应无击穿和飞弧现象㊂5.7.2绝缘电阻张力索与张力探测模块之间应可靠绝缘㊂在正常大气条件下,电源(A C)引入端与外壳裸露金属部件之间的绝缘电阻应不小于100MΩ,在湿热条件下应不小于10MΩ㊂5.7.3泄漏电流张力式电子围栏泄漏电流应小于或等于5m A(交流峰值)㊂6G A/T1032 20135.7.4过压运行张力式电子围栏在过压(额定电压的115%)条件下应能正常工作,无误报警和漏报警㊂5.7.5过流保护张力式电子围栏应有过流保护措施,应符合以下要求:a)在变压器初级所装的断路器或保险丝,其额定电流一般应不大于产品最大供电电流的2倍㊂保证在严酷的非正常电路故障状态下,应无触电或燃烧的危险;b)对不要求区分极性的接线柱与相邻接线柱成对短路或反接,或碰到电源端均不应损坏设备,也不能使内部电路损坏㊂对要求区分极性的接线柱,应把极性标志标示在接线柱附近㊂5.7.6阻燃要求张力式电子围栏的非金属外壳经火焰燃烧5次,每次5s,不应烧着起火㊂5.8稳定性要求张力式电子围栏在警戒状态下连续工作168h,应不产生误报警或漏报警㊂5.9可靠性要求张力式电子围栏在正常气候和正常电源电压条件下平均无故障工作时间(MT B F)应不低于60000h㊂6试验方法6.1总则除另有规定外,本标准规定的试验应在下列环境条件下进行:温度:15ħ~35ħ;相对湿度:25%~75%;大气压力:86k P a~106k P a㊂6.2外观与机械结构检查6.2.1外观检查目测外观质量和结构,判定试验结果是否符合5.1.1的要求㊂6.2.2机械结构检查检查控制机构并目测观察机构安排情况㊂判定试验结果是否符合5.1.2的要求㊂6.2.3外壳机械强度试验试验按G B12663 2001中8.5的方法进行,判定试验结果是否符合5.1.3的要求㊂6.2.4接线柱和引出线牢固性试验目测接线柱结构,用0.5mm2的多股导线,对接线端子做连接 断开 连接20次循环试验后,在7G A/T1032 2013最容易拉断方向施加24.5N的拉力,作用60s,引线不应脱落㊂判定试验结果是否符合5.1.4a)的要求㊂在引出线末端悬挂质量为1.5k g的重物(交流电源引线为2k g),然后样品在垂直平面上倾斜约90ʎ,时间约为2s~3s,接着返回原来位置,即构成一次弯曲㊂按照这种方法再向相反方向弯曲,共试验20次㊂在引出线末端最容易拉断方向对直流电源引出线施加14.7N,交流电源引出线施加19.6N的拉力,作用60s㊂判定试验结果是否符合5.1.4b)的要求㊂6.2.5外壳防护等级试验试验按G B4208 2008的方法进行,判定试验结果是否符合5.1.5的要求㊂6.3功能试验6.3.1张力索拉紧报警试验拉紧张力索,使张力变化量及持续时间达到或超过设定值,判定试验结果是否符合5.2.1的要求㊂6.3.2张力索松弛报警试验松弛张力索,使张力变化量达到或超过设定值,判定试验结果是否符合5.2.2的要求㊂6.3.3张力索断开报警试验断开张力索,判定试验结果是否符合5.2.3的要求㊂6.3.4防拆报警试验尝试用螺丝刀或其他工具打开测控杆或箱体时,防拆保护装置应动作,判定试验结果是否符合5.2.4的要求㊂6.3.5失(断)电报警试验切断张力式电子围栏主电源,判定试验结果是否符合5.2.5的要求㊂6.3.6自检功能检查开启电源,张力式电子围栏应进入自检状态㊂检查自检和自诊断的结果指示㊂判定试验结果是否符合5.2.6的要求㊂6.3.7警戒张力值自动调整功能检查张力式电子围栏进行表4规定的相应等级的高温试验㊁低温试验㊁恒定湿热试验以及外壳防护等级试验㊂试验中和试验后分别检查张力式电子围栏的警戒张力值,判定试验结果是否符合5.2.7的要求㊂6.3.8B级功能试验6.3.8.1故障报警试验模拟设备故障㊁主电源故障㊁通讯故障,或由编程人员协助制造运行程序故障,判定试验结果是否符合表3的要求㊂8G A/T1032 20136.3.8.2入侵定位功能检查在张力围栏上选择不少于5个不同位置的点,触发报警㊂判定试验结果是否符合表3的要求㊂6.3.8.3状态指示功能检查分别使张力式电子围栏处于运行状态㊁报警状态(张力索拉紧㊁松弛㊁断开报警㊁防拆㊁失电和设备故障)㊁通讯状态,检查张力式电子围栏的指示状态㊂判定试验结果是否符合表3的要求㊂6.3.8.4通讯功能检查检查张力式电子围栏的通讯接口㊂判定试验结果是否符合表3的要求㊂6.4性能试验6.4.1警戒张力值范围试验正常警戒状态下,改变张力索张力值,判定试验结果是否符合5.3.1的要求㊂6.4.2张力索拉紧报警位移量试验正常警戒状态下,拉动任意一根张力索,使其产生报警信号,测量此时张力索的位移距离㊂判定试验结果是否符合5.3.2的要求㊂6.4.3张力索松弛报警阈值试验正常警戒状态下,将张力索松弛1/3警戒张力值,判定试验结果是否符合5.3.3的要求㊂6.4.4报警触发时间试验用计时装置测量以报警阈值的外力作用于张力索上的时刻起,至报警信号输出的时间㊂判定试验结果是否符合5.3.4的要求㊂6.4.5报警持续时间试验触发张力式电子围栏,使其产生报警信号,用计时装置测量报警信号持续时间,判定试验结果是否符合5.3.5的要求㊂6.4.6报警恢复时间试验张力式电子围栏产生报警信号后,用计时装置计时至恢复时间10s,再次触发,并记录输出触点动作状态,判定试验结果是否符合5.3.6的要求㊂6.4.7张力索拉断力试验将600N的拉力施加于张力索上,张力索应不能拉断㊂将1000N的拉力施加于张力索上,张力索应被拉断㊂判定试验结果是否符合5.3.7的要求㊂6.4.8张力探测模块可承受的最大张力试验将1000N的拉力施加于模块上与拉力索连接的构件上,状态恢复后张力探测模块应能正常工作㊂判定试验结果是否符合5.3.8的要求㊂96.4.9报警接口试验用万用表测量张力式电子围栏报警状态时报警输出接口的变化,报警时触点打开㊂或将数据线与相关设备连接检查报警状况㊂判定试验结果是否符合5.3.9的要求㊂6.5电源试验6.5.1供电方式检查按照制造商的规定,向张力式电子围栏提供额定电源,判定试验结果是否符合5.4.1的要求㊂6.5.2电源电压适应性试验试验包括使样品处于正常㊁最低和最高电源电压条件下,进行功能试验,判定试验结果是否符合5.4.2的要求㊂6.6环境适应性试验6.6.1高温试验试验按G B/T2423.2 2008中的规定进行,样品曝露于高温环境之中,高温环境允许在较短的时间内形成并应模拟自然通风㊂用足够的时间以使温度达到稳定,测试其功能和/或对其实施监视㊂在试验过程的最后0.5h时,进行样品的基本功能测试㊂试验后,至少恢复1h,测试受试样品的基本功能㊂判定试验结果是否符合5.5及表4中的相关要求㊂6.6.2低温试验试验按G B/T2423.1 2008中的规定进行,样品曝露于低温环境之中并应模拟自然通风㊂用足够的时间以使温度达到稳定,并且测试其功能和/或对其实施监视㊂在试验过程的最后半小时,进行样品的基本功能测试(在试验温度下允许L C D显示看不清)㊂试验后,至少恢复1h,测试受试样品的基本功能㊂判定试验结果是否符合5.5及表4中的相关要求㊂6.6.3恒定湿热试验试验按G B/T15211 1994中5.6的规定进行,严酷等级3㊂样品曝露在恒定温度高相对湿度环境之中,恒定温度和高相对湿度环境应允许在较短的时间内形成并应模拟自然通风试验中样品上不能产生结露㊂在试验过程的最后半小时,进行样品的基本功能测试㊂试验后,至少恢复1h,测试受试样品的基本功能㊂判定试验结果是否符合5.5及表4中的相关要求㊂6.6.4振动(正弦)试验试验按G B/T15211 1994中5.4的规定进行㊂严酷等级1(等级Ⅰ要求)或严酷等级2(等级Ⅱ㊁Ⅲ级要求),试验后,测试样品的基本功能,然后目测样品外部和内部的机械损伤㊂判定试验结果是否符合5.5及表4中的相关要求㊂6.6.5冲击试验试验按G B/T15211 1994中5.3的规定进行,严酷等级3(等级Ⅰ要求)或严酷等级4(等级Ⅱ㊁Ⅲ要求)㊂判定试验结果是否符合5.5及表4中的相关要求㊂6.7电磁兼容性试验6.7.1静电放电抗扰度试验试验设备和试验程序按G B/T17626.2 2006的规定,对外壳易触及部位施加空气放电8k V或接触放电6k V的放电电压㊂试验中允许样品有小于200m s的暂时变化,判定试验结果是否符合5.6.1的要求㊂6.7.2射频电磁场抗扰度试验试验设备和试验程序按G B/T17626.3 2006的规定,对张力式电子围栏施加频率范围(80MH z~1000MH z),正弦调制频率(1k H z),调制度(80%),场强(10V/m)的电磁场辐射干扰㊂试验应在正常警戒状态下进行㊂判定试验结果是否符合5.6.2的要求㊂6.7.3电快速瞬变脉冲群抗扰度试验试验设备和试验程序按G B/T17626.4 2008的规定,对张力式电子围栏电源(A C)引入端施加2k V的电快速脉冲群干扰㊂至少在存在干扰下触发报警1次㊂判定试验结果是否符合5.6.3的要求㊂6.7.4浪涌(冲击)抗扰度试验试验设备和试验程序按G B/T17626.5 2008的规定,对张力式电子围栏电源线施加对地2k V,直流㊁信号㊁数据㊁控制及其他线对线1k V的干扰㊂判定试验结果是否符合5.6.4的要求㊂6.7.5射频场感应的传导骚扰抗扰度试验试验设备和试验程序按G B/T17626.6 2008的规定,频率范围(150k H z~80MH z),调制度(80%),开路电压(10V)㊂试验应在正常警戒状态下进行㊂判定试验结果是否符合5.6.5的要求㊂6.7.6电压暂降㊁短时中断抗扰度试验试验设备和试验程序按G B/T17626.11 2008的规定,40%U T10个周期的电压暂降;0%U T 250个周期的短时中断干扰㊂试验应在正常警戒状态下进行㊂判定试验结果是否符合5.6.6的要求㊂6.8安全性试验6.8.1抗电强度试验试验按G B16796 2009中5.4.3的方法进行㊂判定试验结果是否符合5.7.1的要求㊂6.8.2绝缘电阻试验试验按G B16796 2009中5.4.4的方法进行㊂判定试验结果是否符合5.7.2的要求㊂6.8.3泄漏电流试验试验按G B16796 2009中5.4.6的方法进行㊂判定试验结果是否符合5.7.3的要求㊂6.8.4过压运行试验试验按G B12663 2001中8.16.4的方法进行㊂判定试验结果是否符合5.7.4的要求㊂6.8.5过流保护试验试验按G B12663 2001中8.16.5的方法进行㊂判定试验结果是否符合5.7.5的要求㊂6.8.6阻燃试验试验按G B16796 2009中5.6.3的方法进行㊂判定试验结果是否符合5.7.6的要求㊂6.9稳定性试验对张力式电子围栏施加额定电压,使其处于警戒状态下连续工作168h,每天至少检查报警功能一次,判定试验结果是否符合5.8的要求㊂6.10可靠性试验按G B10408.1 2000中6.4的要求进行试验,判定试验结果是否符合5.9的要求㊂7检验规则7.1检验分类产品检验分为鉴定检验和质量一致性检验㊂7.1.1鉴定检验在设计定型和生产定型时均应进行鉴定检验,当主要设计㊁工艺㊁材料及元器件(零部件)更换后或停产后恢复生产时亦应进行鉴定检验㊂7.1.2质量一致性检验A组检验(逐批):交收产品时,全数检验(小批量)㊂B组检验(逐批):交收产品时,抽样检验㊂C组检验(周期):每半年进行一次㊂受试样品从交收检验合格批中随机抽取㊂D组检验(周期):每年进行一次㊂7.2试验项目各类检验的试验项目㊁试验方法㊁技术要求及不合格分类按表5规定㊂7.3组批与抽样规则7.3.1组批规则交付检验的组批由同一生产批的产品构成㊂7.3.2抽样规则7.3.2.1鉴定检验的受试样品为2套,随机抽样㊂7.3.2.2 A组检验为全数检验㊂B组检验的样品从A组检验的合格批中按G B/T2828.1 2003规定的数量随机抽取㊂C组和D组检验的样品从A㊁B组检验的合格批中按G B/T2828.1 2003规定的数量随机抽取㊂7.4判定规则7.4.1按表5规定的试验项目㊁技术要求㊁试验方法和不合格分类判定样品是否合格,如有一项不符合要求则判为不合格品㊂全数检验的样品应全部合格,对抽样检验的样品不合格数小于或等于合格判定数,则判为批合格;不合格品数等于或大于不合格判定数,则判为批不合格㊂如无特殊规定,一般采用G B/T2828.1 2003检查水平Ⅱ㊂在B组检验中,B类不合格品的合格质量水平(A Q L)为1.5,C类不合格品的合格质量水平(A Q L)为4;在C组和D组及鉴定检验中,B类不合格品的不合格质量水平(R Q L)为20,C类不合格品的不合格质量水平(R Q L)为25㊂7.4.2在连续批的逐批检验中,若质量水平保持较好或较差时,应接G B/T2828.1 2003规定的转移规则进行放宽检查或加严检查㊂表5试验项目㊁技术要求㊁试验方法和不合格分类序号试验项目技术要求试验方法不合格分类鉴定检验质量一致性检验A组B组C组D组1外观5.1.16.2.1CӘӘ2机械结构5.1.26.2.1BӘӘ3机械强度5.1.36.2.3BӘӘ4接线柱和引出线的牢固性5.1.46.2.4CӘӘ5外壳防护等级5.1.56.2.5BӘӘ6功能要求5.26.3BӘӘ7性能要求06.4BӘӘ8电源要求5.4.26.5.2BӘӘ9环境适应性5.56.6BӘӘ10电磁兼容适应性5.66.7BӘ11安全性5.76.8AӘӘ12稳定性5.86.9BӘӘ13可靠性5.96.10BӘӘ注:Ә 检验项目㊂7.5不合格品的处置7.5.1对判为合格批中的不合格品应由厂方调换或修复成合格品㊂7.5.2 B组㊁C组或D组检验不合格时,其代表批的产品应停止检验,分析原因,消除不合格因素后再提交检验㊂7.6批的再提交批检验不合格时,经修理㊁调试㊁检验合格后,再次随机抽取规定数量的样品提交检验㊂若仍为不合格,则可拒收,待查原因,采取措施通过新的周期试验后,才可恢复正常生产和交收试验㊂8 标志㊁标记与说明书要求8.1 产品标志张力式电子围栏应有清晰㊁牢固的标志㊂产品明显处应包含但不限于下列产品标志: 制造厂名称或注册商标; 产品名称和型号; 产品序列号或批号;制造日期;电源额定值,即正常工作电压㊁电流和频率;保险装置额定电流㊂如果无法在产品上标志上述全部内容,则应在使用说明书中给出㊂8.2 标记在主机本体上应有产品标记,该标记包括功能等级和环境适用等级㊂推荐采用如下标记:张力式电子围栏产品名称-ѲѲѲѲ产品型号-Ѳ功能类别-Ѳ环境等级示例:张力式电子围栏-Z L W L -B -Ⅲ㊂产品名称为张力式电子围栏,产品型号为Z L W L ,功能类别为B 级,使用环境等级为Ⅲ级㊂8.3 使用说明书产品使用说明书应至少包含技术指标㊁接线示意图㊁安装㊁使用说明和环境条件等内容㊂9 包装㊁运输㊁贮存和安装9.1 包装9.1.1 单个包装盒内应有产品说明书㊁合格证㊁保修卡和其他附件㊂9.1.2 根据产品大小选用合适的包装箱㊂包装箱上应有符合G B /T191 2008规定的 小心轻放 ㊁ 防潮 及生产厂名㊁产品名称和型号㊁数量㊁出厂日期及重量等标志㊂9.1.3 包装箱应有足够的强度确保运输中不受损坏或划伤㊂9.2 运输9.2.1 包装好的产品均应能承受汽车㊁火车㊁轮船和飞机等的运输;。

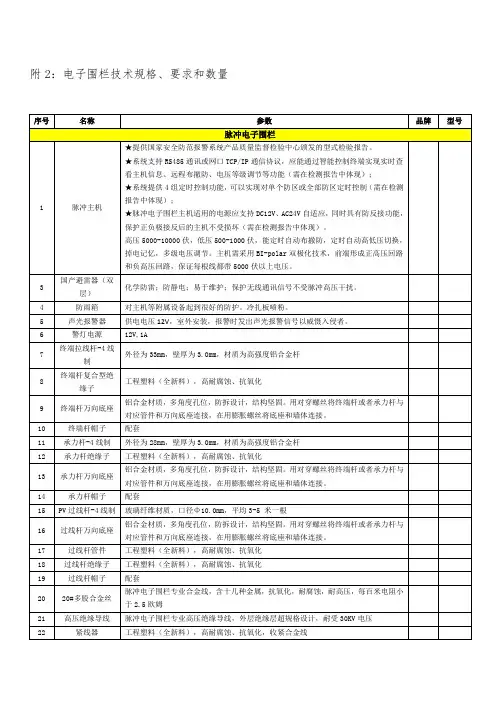

电子围栏技术要求及参数The manuscript was revised on the evening of 2021北京天安科技电子围栏周界报警系统一、系统要求1)安装本系统后，能在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，以高可靠度、高探测力、低误报率取代了红外线探测器，把入侵者阻挡在周界防区的外围，有效的防止小偷翻入围墙进入防护区进行偷窃。

2)电子脉冲每分钟60次扫描电子墙的每一根导线，高压每个脉冲峰值有5－8千伏，使入侵者难以攀越，以此延长了翻越的时间。

3)系统具有阻挡和防破坏功能。

整个系统在短路、断线、通讯失败及主机机壳被打开时，系统会发出相应的报警信息。

4)电子围栏周界报警系统具有联动功能，能与视频系统进行联动。

5)具有电脑软件远程控制功能。

通过电脑远程对每个防区进行布防、撤防；对每个防区进行高低压转换（例白天设为低压，晚上设为高压）；有警情时，自动弹出电子地图，可直观的显示报警防区的准确位置，并显示报警类型；报警类型、报警时间的记录可直接查询和打印；可以设置管理员与操作员多重密码，防止不必要的人操作。

二、系统功能与特点1)有形界墙——电子网由高强度电子导线、中间杆、承力杆和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。

2)系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，集威慑、阻挡、报警、安全于一身。

3)先进的差电压输出功能：每条线都有电击，相邻线之间有压差，使周界电子围栏无懈可击。

4)实时显示电压：LCD液晶显示屏动态显示每条线的电压。

5)远程控制——多功能操作主机的键盘或PC机安装在监控室，通过RS485总线控制几千米外的多个主机，用户可在监控室直接控制前端主机，可根据实际情况选择系统功能和设置相关参数。

6)误报率极低——先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候因素的影响。
