基于CCD的光谱光强在线检测技术的研究的开题报告一、研究背景和意义随着科技的发展，人们对于精度和速度的要求也日益提高。
在化学分析领域中，传统的基于样品质量的检测方式已经渐渐过时，基于光谱的检测方式已经逐渐成为主流。
在光谱分析中，光谱光强是非常重要的参数之一。
因此，发展一种高精度、高效率的基于CCD的光谱光强在线检测技术已经成为当前的研究热点之一。
二、研究内容本研究将采用CCD（Charge-coupled device）技术作为光谱光强的检测器，通过对光电二极管的探测和对数据处理的分析，实现对物质光谱光强的在线监测。
主要研究内容包括：1. 光谱光强检测器的设计和实现2. 基于CCD的光谱光强检测算法的研究3. 基于CCD的光谱光强在线检测系统的构建和测试三、研究方法和步骤1. 确定研究元器件和相关技术原理，例如CCD器件的工作原理。
2. 设计光谱光强检测器，包括选型、电路设计和系统实现。
3. 分析和优化基于CCD的光谱光强检测算法。
4. 构建基于CCD的光谱光强在线检测系统，并进行系统测试。
四、预期成果1. 设计并实现了基于CCD的光谱光强检测器。
2. 开发出基于CCD的光谱光强检测算法。
3. 构建出基于CCD的光谱光强在线检测系统，并进行测试。
4. 发表相关学术论文。
五、研究难点和挑战1. 光谱光强讯号的处理和分析。
2. CCD器件灵敏度和信噪比的提高。
3. 光谱光强在线监测系统的实时性和高精度要求。
六、研究的意义和应用本研究可以为各类光谱仪的设计和制造提供理论和技术支持，同时也为化学分析等领域的在线监测提供技术支持。
此外，本研究也可以为一些需要高精度、高灵敏度光谱光强监测的实时性应用场景提供解决方案，例如食品安全、环境监测等领域。
基于彩色ccd的高温场辐射测温方法
高温场辐射测温方法基于彩色CCD：
1.介绍
高温场辐射测温方法是利用在特定温度条件下物质辐射分布，根据特定物质辐射分布将不同温度范围及不同材料的色温数据转换成色明度分布，再将色明度信息转换成、的温度数值，从而实现温度场的直接测量。
本技术采用基于彩色CCD传感器的技术方法，可在一定区域内同时显示多个温度范围。
2.优势
（1）可以同时测量多个不同温度范围，可以满足不同用户的需求；（2）该测量方法可避免把热源和探测器置于同一地方，从而排除了被测物体的热辐射反射等偏差；
（3）采用CCD传感器具有数字化特性，可进行区域最佳拟合和温度重构；
（4）采用CCD传感器对于光强度的应变性也有一定的限制，采用增益或降噪处理，可以提高信号的性能。
3.原理
通过基于彩色CCD传感器的高温场辐射测温方法，可直接测量不同温度范围内物质辐射分布，从而在一定温度和温度差范围内获得不同温
度范围的温度分布显示。
该分布显示可以使用不同色调表示不同的温度，从而使得高温场温度分布变得更加清晰透明。
而根据温度分布显示，结合投影色泽信息，则能够推算出实际温度范围，同时根据CCD
传感器的可编程性来调节温度分布显示参数，从而实现精准温度测量。
4.应用
基于彩色CCD传感器的高温场辐射测温方法，目前主要应用于火力发
电厂、工业暖通设备等高温场景，可以帮助其实现温度场实时可视化，从而调节温度得以较低的成本解决问题。
此外，也可广泛应用于飞行
器热管理以及高温场内外温差的测试验证，为健康状况检测提供有效
数据支持，帮助人们对温度和温度分布更好地了解。
基于CCD的数字光谱分析仪的研究的开题报告一、研究背景随着近年来光谱分析技术在农业、环保、食品等领域的应用越来越广泛，数字光谱分析仪成为了光谱分析技术的重要应用形式，基于CCD 的数字光谱分析仪具有解析度高、快速准确、易于操作等优点。
因此，研究基于CCD的数字光谱分析仪的技术及其应用已成为当前光谱分析技术研究的重要方向。
二、研究目的本研究旨在通过对基于CCD的数字光谱分析仪的研究，探讨该技术在农业、环保、食品等领域的应用，并开发一种基于该技术的数字光谱分析仪。
三、研究内容1. 基于CCD的数字光谱分析仪原理及技术实现2. 数字光谱分析仪在农业、环保、食品等领域的应用研究3. 基于数字光谱分析仪的样品分析方法研究4. 基于数字光谱分析仪的软件开发及系统集成四、研究方法本研究采用实验方法、文献研究法和调查研究法相结合，通过实验验证、参考资料查阅及市场需求调研等方法，对基于CCD的数字光谱分析仪进行研究分析。
五、研究意义1. 探索数字光谱分析仪在农业、环保、食品等领域的应用，提高行业解决问题的能力和效率。
2. 开发基于CCD的数字光谱分析仪，为科研、生产、市场等提供一种新的、高精度的分析检测手段。
3. 为数字光谱分析仪的研究奠定一定的理论基础和实践基础。
六、预期成果1. 编写该数字光谱分析仪的技术文献。
2. 开发一种基于CCD的数字光谱分析仪。
3. 研究数字光谱分析仪的在农业、环保、食品等领域的应用，具备较高的科学和实用价值。
4. 引领技术的进步和突破，促进相关领域的发展和提升。
七、研究进展及计划本研究已完成基于CCD的数字光谱分析仪原理及技术实现的相关知识的梳理和整理。
下一步计划是开展数字光谱分析仪在农业、环保、食品等领域的应用及样品分析方法的研究。
最终完成一份完整的数字光谱分析仪技术文献及产品开发。

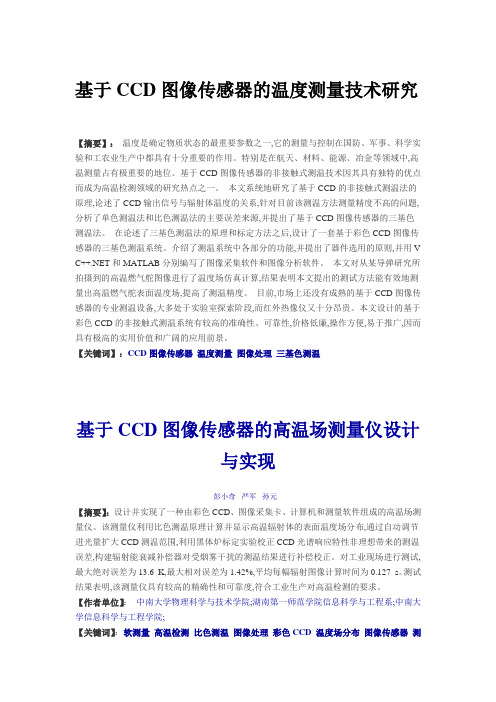

基于CCD图像传感器的温度测量技术研究【摘要】：温度是确定物质状态的最重要参数之一,它的测量与控制在国防、军事、科学实验和工农业生产中都具有十分重要的作用。
特别是在航天、材料、能源、冶金等领域中,高温测量占有极重要的地位。
基于CCD图像传感器的非接触式测温技术因其具有独特的优点而成为高温检测领域的研究热点之一。
本文系统地研究了基于CCD的非接触式测温法的原理,论述了CCD输出信号与辐射体温度的关系,针对目前该测温方法测量精度不高的问题,分析了单色测温法和比色测温法的主要误差来源,并提出了基于CCD图像传感器的三基色测温法。
在论述了三基色测温法的原理和标定方法之后,设计了一套基于彩色CCD图像传感器的三基色测温系统。
介绍了测温系统中各部分的功能,并提出了器件选用的原则,并用V C++.NET和MATLAB分别编写了图像采集软件和图像分析软件。
本文对从某导弹研究所拍摄到的高温燃气舵图像进行了温度场仿真计算,结果表明本文提出的测试方法能有效地测量出高温燃气舵表面温度场,提高了测温精度。
目前,市场上还没有成熟的基于CCD图像传感器的专业测温设备,大多处于实验室探索阶段,而红外热像仪又十分昂贵。
本文设计的基于彩色CCD的非接触式测温系统有较高的准确性、可靠性,价格低廉,操作方便,易于推广,因而具有极高的实用价值和广阔的应用前景。
【关键词】：CCD图像传感器温度测量图像处理三基色测温基于CCD图像传感器的高温场测量仪设计与实现彭小奇严军孙元【摘要】：设计并实现了一种由彩色CCD、图像采集卡、计算机和测量软件组成的高温场测量仪。
该测量仪利用比色测温原理计算并显示高温辐射体的表面温度场分布,通过自动调节进光量扩大CCD测温范围,利用黑体炉标定实验校正CCD光谱响应特性非理想带来的测温误差,构建辐射能衰减补偿器对受烟雾干扰的测温结果进行补偿校正。
对工业现场进行测试,最大绝对误差为13.6 K,最大相对误差为1.42%,平均每幅辐射图像计算时间为0.127 s。
一种基于超高温瞬态目标多光谱温度场测量装置及其
温度测量方法
基于超高温瞬态目标多光谱温度场测量装置及其温度测量方法，涉及一种测量装置、系统及其温度测量方法，尤其适用于超高温瞬态目标的温度测量。
这种测量装置包括多光谱成像CCD测量装置和工控机。
其中，工控机与多光谱成像CCD测量装置相连接。
多光谱成像CCD测量装置内设有多个光学元件，如衰减片、滤光片、目镜、环形镜、定镜、动镜、物镜和CCD探测器等。
这些光学元件按照一定的顺序从左至右或从右至左依次设置。
目镜配合环形镜使用，以对超高温瞬态目标进行多光谱成像。
该装置利用光学成像和光谱分析技术，通过测量目标的光谱辐射强度，结合已知的光谱发射率，可以计算出目标的温度。
这种方法具有较高的测量精度和响应速度，特别适用于超高温瞬态目标的温度测量。
该装置及其测量方法在高温燃烧场监测、熔融金属温度检测、火箭发动机燃烧诊断、焊接过程监测等领域有广泛应用前景。
同时，对于科学研究，如高温等离子体、燃烧化学和材料热性质研究等也具有重要的意义。
总的来说，这是一种专为超高温瞬态目标设计的温度测量装置，具有高精度、高响应速度的优点，能广泛应用于各种需要测量超高温瞬态目标的领域。
但请注意，这只是一种可能的设计方案，实际上根据具体需求和条件，可能会有许多其他的设计方案能够实现相同的目标。
实验中采用CCD光谱测量原理的初步研究CCD光谱测量原理是一种常用的光谱测量技术，它利用电荷耦合器件（CCD）的特性来实现对光谱的高精度测量。
本文将对CCD光谱测量原理进行初步研究，包括CCD的基本原理、光谱测量的基本原理以及实验中的应用。
首先，我们需要了解CCD的基本原理。
CCD是一种半导体器件，由多个光敏元件组成的阵列，每个光敏元件可以将光信号转化为电荷，并将电荷存储在像素中。
CCD的工作原理是通过对元件中的电荷进行移位和读取来实现信号的转换和处理。
CCD具有高灵敏度、低噪声和宽动态范围等优点，因此被广泛应用于光谱测量领域。
其次，光谱测量的基本原理也需要被了解。
光谱是指将不同波长的光按照强度进行排序的结果，常用的测量方法有直接光谱法和间接光谱法。
直接光谱法是将待测光通过光学系统聚焦到CCD上，然后CCD将光信号转化为电荷，并在每个像素上记录电荷的大小。
通过像素之间的电荷差异，可以得到光的强度分布，从而重建光谱。
实验中，我们可以通过一系列步骤实现CCD光谱测量。
首先，我们需要选取一个合适的光源，例如白炽灯或激光光源。
然后，通过一个透镜系统将光聚焦到CCD上，以确保测量的准确性和高分辨率。
接下来，我们需要将光信号转化为电荷，并存储在CCD的像素中。
这一步骤通常通过将光信号照射到CCD的光敏面上完成。
最后，通过读取CCD上存储的电荷，我们可以获得待测光的光谱信息。
在实际应用中，CCD光谱测量有许多应用。
例如，在生物医学研究中，CCD光谱测量可以用于检测和分析细胞、组织和生物分子的光谱特性，以实现疾病的早期诊断和治疗。
在环境监测领域，CCD光谱测量可以用于监测水质、大气组分和土壤中的污染物，以评估环境健康状况。
此外，CCD 光谱测量还可以用于材料表征、食品质量检测和农业领域等。
总结来说，CCD光谱测量原理是一种常用的光谱测量技术。
通过对CCD的基本原理和光谱测量的基本原理的研究，我们可以有效地实现CCD 光谱测量，并应用于各种领域的研究和应用中。
课程结业设计（论文）题目：基于CCD的多光谱辐射测温技术学生姓名：隆博学号：201020754授课老师：黄梓榆课程：动态测试与分析2011年7月1日摘要:随着CCD成像技术日益成熟，CCD逐渐开始应用到高温温度场测量当中，并结合多光谱辐射测温技术，弥补了传统测量方法在测量高温温度场时的缺陷。
本文概述了CCD的成像原理和多光谱辐射测温原理以及CCD多光谱测温技术在测量高温温度场的优点。
通过分析相关资料，概述了彩色CCD和近红外CCD 多光谱测温研究进展，对目前CCD 多光谱测温技术研究发展进行了归纳。
关键词: CCD; 多光谱; 辐射测温技术; 高温温度场Abstract: With the development of CCD-imaging technology，CCD is increasingly used with the technology of multi-wavelength radiation thermometry in high temperature field measurements instead of traditional methods. The article summarizes the principle of CCD-imaging，the principle of multi-wavelength radiation thermometry and the merit of CCD multi-wavelength radiation thermometry. By analyzing relevant information，it intraduces the development of color CCD radiation thermometry and NIR CCD multi-wavelength radiation thermometry，and summarizes the development of CCD multi-wavelength radiation thermometry.Key words:CCD; multi-wavelength; high temperature field; radiation thermometry1.引言电荷耦合器件 (Charge Coupled Device，CCD)是一种以电荷为信号载体的微型图像传感器。
CCD技术随着半导体微电子技术的发展而迅速发展，CCD传感器的像素集成度、分辨力、几何精度和灵敏度大大提高，工作频率范围显著增加，可高速成像以满足对高速运动物体的拍摄，并以其光谱响应宽、动态范围大、灵敏度和几何精度高、噪声低、体积小、重量轻、低电压、低功耗、抗冲击、耐震动、抗电磁干扰能力强、坚固耐用、寿命长、图像畸变小、无残像、可以长时间工作于恶劣环境、便于进行数字化处理和与计算机连接等优点，在图像采集、非接触测量和实时监控方面得到了广泛应用。
CCD 技术成为现代光电子学和测试计量技术中最活跃、最富有成果的研究领域之一。
尤其是在高温测量领域内，CCD 测温技术一直得到人们的关注。
CCD 测温技术具有非接触测温的全部优点，CCD 可以拍摄高温物体的能量分布，通过数据处理可以转换为物体的温度分布，广泛的应用于高温物体的温度场测量。
任何物体表面都会向外界辐射能量，其发出的辐射能与绝对温度紧密相关，因此可以通过测量辐射能来获得物体表面的温度，电荷耦合器件 CCD 具有灵敏度高、噪声小、动态范围大、几个精度高和光谱响应宽等优点，从而使 CCD 应用已成为现代光电技术和光学测量领域最有发展前途的技术手段之一。
前人做过大量的利用 CCD 进行辐射测温的可行性研究，利用 CCD 作为非接触式的图像传感器，可以有效的将物体表面发出的辐射能转化成像元阵列的信号强度，信号强度和辐射能成一定的关系，从而获得物体表面的温度信息，结合 CCD 像机图像处理技术来进行温度测量。
基于CCD的测温技术是综合利用图像检测技术、数字图像处理技术和辐射测温技术的新型测温技术，具有传统非接触式测温方法的所有优点:能实现非接触测温，不破坏被测温物体的温度场;能实现高温测量;测温响应的时间短，能测量运动物体的温度场;测温过程不受被测温物体物理性质的影响等。
此外，CCD测温技术还具有一系列特殊的优点:能给出被测温面的温度场;能实现温度场的伪彩色显示;与网络技术相结合能实现数据的远距离传输和资源共享。
由于上述原因，CCD测温技术成为二十一世纪最有发展前途的高温测量技术之一。
为了实现高温物体表面真实温度的测量，国际上自20世纪就开始研究多光谱辐射测温技术。
Svet ，Gardner ，Coates 等人总结了高温物体发射率假设模型，提出多光谱辐射测温法对高温物体进行测量。
多光谱辐射测温法，即在一个仪器中制成多个光谱通道，利用探测器采集多个光谱的物体辐射亮度测量信息，再经数据处理而得到物体的温度，此方法无需测量物体发射率，特别适合高温物体表面真实温度的测量。
随着 CCD 生产技术的提高，众多研究人员开始着手将 CCD 成像技术与多光谱测温技术结合，提出了 CCD 多光谱辐射测温法。
通过大量的实验研究，CCD 多光谱辐射测温法逐渐被应用于高温物体的温度场测量，以满足目前各高温领域内实际物体高温温度场准确测量的要求。
2. 测量原理辐射测温原理主要是利用普朗克定理，在不考虑发射率的情况下物体的光谱辐射出度为λb W ：())/(1exp 2251m m W T h h W b μλλλ⋅⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-= （1） 式子中：：T —物体的热力学温度，单位：K ；h 1—普朗克第一常数，其值为 3.743×10824/m m W μ⋅⋅h 2—普朗克第二常数，其值为 1.4388×104k m ⋅μ 物体表面发出的辐射能通过光学系统投影到 CCD 的表面，CCD 接受到的辐射照度 K 和物体表面辐射亮度 L(T)成一定的函数关系，在透镜的焦距、光圈、测量距离等条件确定时，CCD 接受到的辐射照度 K 和物体表面辐射亮度 L(T)成正比。
)(0T L k K = （2）又，由于物体表面辐射亮度 L(T)和物体的辐射力b W 的关系为：π/)(b W T L = （3）物体的光谱辐射出度λb W 与物体的辐射力b W 的关系为：λλλλd W d W W b b b ⎰⎰==+∞∞-780380 （4）CCD 光敏单元的输出信号 Y 与所接受到的入射辐射能量即 CCD 表面的辐射照度 K 成一定关系（CCD 为积分器件：kt Y μ= （5） 其中， μ —CCD 的光电转换系数 这样有：λλλπμεd T h h k Y ⎰-=7803802510)1(exp （6） 式中，ε—物体表面发射率，可以通过实验修正；0k —与系统相关的常数。
其他的参数可以通过黑体炉标定获得。
根据(6)式我们可以看出 CCD 的输出信号与温度有一一对应的关系。
3. CCD 成像原理及测温方法一个完整的 CCD 传感器由光敏单元、转移栅、移位寄存器及一些辅助输入和输出电路组成。
工作时，在设定的积分时间内由光敏单元对光信号进行取样，将光的强弱转换为各光敏单元的电荷多少，取样结束后，各光敏单元电荷由转移栅转移到移位寄存器的相应单元中，移位寄存器在驱动时钟的作用下，将信号电荷顺次转移到输出端将输出信号接到图像显示器或其它信号存储、处理设备中，就可对信号再现或进行存储处理。
CCD 主要是对物体辐射能量中某一波段能量进行采集，并形成图像，波段并不一定局限于可见光范围。
高温物体辐射的信息覆盖了全波段，并且辐射能量随波长发生改变，辐射峰值符合维恩公式，因此高温辐射能量主要集中在近红外和可见光波段，在高温物体温度场测量中，CCD 传感器光谱响应多在可见光和近红外波段。
高温物体表面温度场测量中 CCD 传感器的作用是采集相应响应范围内的整波段的物体辐射能量信息。
某些研究中在 CCD 传感器前加装一些分光、滤光等装置或对 CCD 传感器进行改造，对进入 CCD 的信息进行处理，通过对采集的信息进行分析，得到物体表面的温度场分布。
目前，高温物体表面测量中，常用的 CCD 成像器件可分为 RGB 彩色 CCD 和近红外 CCD 两类。
RGB 彩色 CCD 主要用于模仿人眼的视觉效果 (图 1) 进行可见光波段范围的成像，自然界中，任何可见的彩色可以用三原色 (R － 红、G －绿、B －蓝) 按一定比例混合得到。
彩色 CCD 传感器的作用是把来自被测对象的入射光分解为不同比例的 R，G，B 三原色(图 2)，利用计算机进行数据采集和温度场重建的处理。
目前主要采用的测温方法有比色法和三色多光谱测温法，最终获得被测物体的温度。
测量装置简单，可对高温物体进行实时温度场测量，然而彩色 CCD传感器主要应用于视觉成像，并不是为温度测量设计，在测温过程中存在很大的偏差，并且受外界环境影响大。
近红外 CCD 主要是对物体近红外波段辐射出来的能量进行采集。
目前的高温测量主要针对 3000 K以下，此温度下的高温物体辐射能量主要集中在近红外波段，因此，采用近红外 CCD 进行温度测量时，具有较高的灵敏度，测量的温度下限较低; 并且，外界光源主要在可见光范围，对近红外 CCD 影响相对较小。
因此，目前，近红外 CCD 测温技术得到越来越多研究人员的关注，建立了多种近红外CCD 测温方法: 单色法、比色法和多谱段测温法等。
下面本对彩色 CCD 和近红外CCD多光谱测温技术的发展及应用进行介绍。
图1 人眼三色刺激值图2 彩色 CCD 光谱响应4.彩色CCD多光谱辐射测温技术研究进展针对彩色 CCD，国内外众多研究人员通过分析三个通道的颜色的色度信息，运用多光谱辐射测温原理，建立色度信息与高温物体表面辐射能量之间的联系，并通过图像的处理和计算推导高温物体表面温度场分布。
卫成业等人在对比色测温法的理论研究和误差分析的基础上，提出了一种利用火焰图像三色信息的测温方法，并对此方法带来的误差做了详实的分析之后，又利用进行火焰截面温度分布测量的测试系统，做了简化处理，建立了实用模型，从而重建出待测的火焰截面温度分布，并进行了试验，给出了测试结果。
上海交通大学王颖等人论述了三色比色测温法的测量原理，并通过试验分色测量法进行了验证和评价，探讨该方法应用于燃气轮机燃烧室的温度场测量的可靠性。
何邦全等人利用三基色测温方法处理了柴油机燃烧图像的温度场，并就该测量系统的标定和测量方式进行了讨论。
徐江荣、胡建人提出了在可见光范围内，温度小于3400 K 时的三波长法测量温度的理论公式，通过与三色光电信号建立关系式，对酒精灯火焰和柴油燃烧火焰进行测量试验。
