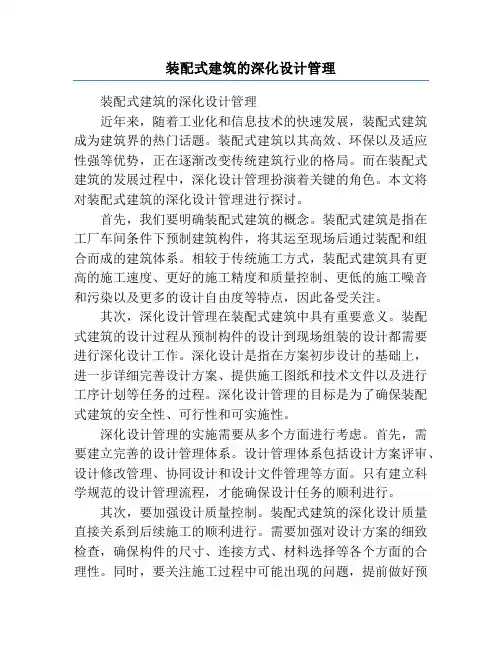

装配式建筑的深化设计管理装配式建筑的深化设计管理近年来，随着工业化和信息技术的快速发展，装配式建筑成为建筑界的热门话题。

装配式建筑以其高效、环保以及适应性强等优势，正在逐渐改变传统建筑行业的格局。

而在装配式建筑的发展过程中，深化设计管理扮演着关键的角色。

本文将对装配式建筑的深化设计管理进行探讨。

首先，我们要明确装配式建筑的概念。

装配式建筑是指在工厂车间条件下预制建筑构件，将其运至现场后通过装配和组合而成的建筑体系。

相较于传统施工方式，装配式建筑具有更高的施工速度、更好的施工精度和质量控制、更低的施工噪音和污染以及更多的设计自由度等特点，因此备受关注。

其次，深化设计管理在装配式建筑中具有重要意义。

装配式建筑的设计过程从预制构件的设计到现场组装的设计都需要进行深化设计工作。

深化设计是指在方案初步设计的基础上，进一步详细完善设计方案、提供施工图纸和技术文件以及进行工序计划等任务的过程。

深化设计管理的目标是为了确保装配式建筑的安全性、可行性和可实施性。

深化设计管理的实施需要从多个方面进行考虑。

首先，需要建立完善的设计管理体系。

设计管理体系包括设计方案评审、设计修改管理、协同设计和设计文件管理等方面。

只有建立科学规范的设计管理流程，才能确保设计任务的顺利进行。

其次，要加强设计质量控制。

装配式建筑的深化设计质量直接关系到后续施工的顺利进行。

需要加强对设计方案的细致检查，确保构件的尺寸、连接方式、材料选择等各个方面的合理性。

同时，要关注施工过程中可能出现的问题，提前做好预防措施。

再次，要加强与施工方的协同合作。

装配式建筑的深化设计是一个团队协作的过程，需要与制造商、施工方、监理等各方进行有效的沟通与配合。

在设计方案确定后，要与制造商就构件加工和运输等细节进行充分的协商，确保设计方案的可行性。

同时，与施工方和监理方要保持密切联系，在施工过程中解决可能出现的问题。

最后，要加强设计过程的信息化管理。

信息技术在装配式建筑的深化设计过程中起着至关重要的作用。

基于BIM技术的装配式叠合板的深化设计摘要：装配式建筑是一种建筑模式，是指将施工过程中使用的结构部件在工厂生产，生产完成后，将部件运送到施工现场进行组装。

这种模式有效提升了建筑的施工效率及施工质量，能够有效缓解对环境带来的污染。

装配式建筑与传统建筑相比多了深化设计的环节，在设计与生产之间具有起承转合的作用。

由于施工图纸没有相关构件的具体尺寸，无法为构件厂提供生产上的指导，所以需要对施工图做进一步的深化设计，以达到相关要求。

BIM技术是一种先进技术，可以根据建设项目的相关数据创建三维模型，并通过数字信息模拟建筑物的真实数据。

将BIM技术运用到装配式建筑的设计中，可以有效提升装配式设计的精确度，方便工厂制作构件，减少材料浪费，提高生产效率。

关键词：BIM技术；装配式叠合板；深化设计叠合楼板是装配式建筑中的重要组成部分，生产过程简单，工业化生产量大，能大大减少施工中现浇的工作量，从而减少人力，有效控制成本。

本研究以某住宅楼项目为例，通过分析其阁楼层叠合楼板深化设计的过程及BIM技术深化设计的优势，提高装配式建筑的可实施性及施工效率，为实际工程中实现装配式建筑BIM技术奠定基础。

1基于BIM技术的装配式叠合板的深化设计内容将BIM技术应用于装配式建筑叠合板中，对预制构件进行精细化设计，包括对叠合板拆分布置、钢筋深化、构件连接点深化、孔洞预留等深化设计。

通过对原有设计方案进行补充、改进，使其更加精确，从而达到厂家生产及施工标准。

将BIM技术与装配式叠合板设计结合，提前发现施工过程中可能出现的问题，避免构件定位不准确和设计偏差，减少工程损失。

2传统装配式建筑深化设计存在的问题2.1标准化程度较低传统深化设计一般是在施工图完成后再进行介入，导致相关建筑结构考虑不足，需要进行专业性的修改，无形中增加了工作量。

传统设计人员对装配式概念的理解不够充分，没有充分考虑装配式构件的预制条件，造成预制构件的标准无法达到相关的要求，影响工厂的生产效率。

第九章深化设计方案第一节工业化设计概况根据投标文件要求，本项目采用现浇剪力墙结构+预制外填充墙复合叠合梁预制方案，预制构件种类为预制外墙填充墙，预制楼梯梯段（不含休息平台），预制楼层范围详见下表。

标准层预制率16.54%。

标准层现浇剪力墙部分，全部采用铝模施工。

东西向外墙拟采用40mm保温砂浆内保温，其中预制部分墙体的保温层在工厂中与墙板整体预制完成，现浇部分墙体的保温层待拆模后现场作业完成。

各楼装配范围及预制构件种类单体子项结构层数结构体系装配范围预制构件种类1#楼29层剪力墙结构2~29层预制外填充墙复合叠合梁预制楼梯梯段2#楼28层剪力墙结构3~28层预制外填充墙复合叠合梁预制楼梯梯段3#楼29层剪力墙结构2~29层预制外填充墙复合叠合梁预制楼梯梯段4#楼29层剪力墙结构2~29层预制外填充墙复合叠合梁预制楼梯梯段第二节工业化设计优化1.遵循原设计要求，外墙整体预制加铝模现浇，实现外墙免抹灰，减少人工，减少外饰面空鼓、脱落、渗漏的风险。

在此基础上，进一步优化完善如下：（1）用预制外墙相同的技术，将原设计中剪力墙部位的内填充墙分为两类，一类是户内及公共区域精装修部位。

另一类是公共区域的隐蔽部位及非装修部位。

a.对第一类精装部位采用与外墙预制构件相同的构件，与铝模现浇工艺结合共同实现免抹灰，且对内墙降低自重及隔热、隔声有着显著改善。

b.对第二类非精装部位沿用砌体或其他符合任务要求的填充材料。

（2）两侧无剪力墙肢的内墙，采用预制混凝土轻质条板，进一步防止空鼓开裂，提高预制率。

（3）对东西向墙体内保温方案进行优化，保温材料接缝与墙体接缝错开设置，分别设置加强层，避免空鼓开裂。

第三节各项优化方案1.预制内填充墙复合叠合梁在标准层中，参照外墙预制方案，部分内填充墙可采用预制内填充墙复合叠合梁的预制方法，由于预制内墙与叠合梁的复合，本类构件可计入标准层预制率的计算。

减少了叠合梁的支撑，体现复合墙体“集成”的特性，有利于装配化施工，且减少了砌筑填充墙的工序，提高本工程的施工进度，保证施工质量，结合外墙的预制，全面实现室外室内免抹灰。

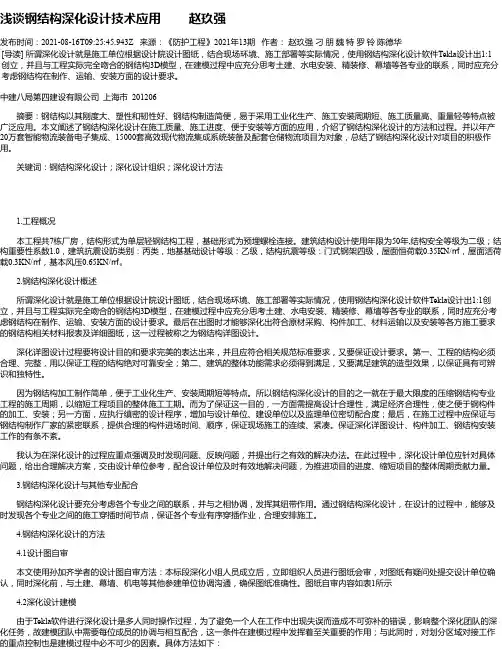

浅谈钢结构深化设计技术应用赵玖强发布时间：2021-08-16T09:25:45.943Z 来源：《防护工程》2021年13期作者：赵玖强刁朋魏特罗铃陈德华[导读] 所谓深化设计就是施工单位根据设计院设计图纸，结合现场环境、施工部署等实际情况，使用钢结构深化设计软件Tekla设计出1:1创立，并且与工程实际完全吻合的钢结构3D模型，在建模过程中应充分思考土建、水电安装、精装修、幕墙等各专业的联系，同时应充分考虑钢结构在制作、运输、安装方面的设计要求。

中建八局第四建设有限公司上海市 201206摘要：钢结构以其刚度大、塑性和韧性好、钢结构制造简便，易于采用工业化生产、施工安装周期短、施工质量高、重量轻等特点被广泛应用。

本文阐述了钢结构深化设计在施工质量、施工进度、便于安装等方面的应用，介绍了钢结构深化设计的方法和过程。

并以年产20万套智能物流装备电子集成、15000套高效现代物流集成系统装备及配套仓储物流项目为对象，总结了钢结构深化设计对项目的积极作用。

关键词：钢结构深化设计；深化设计组织；深化设计方法1.工程概况本工程共7栋厂房，结构形式为单层轻钢结构工程，基础形式为预埋螺栓连接。

建筑结构设计使用年限为50年,结构安全等级为二级；结构重要性系数1.0，建筑抗震设防类别：丙类，地基基础设计等级：乙级，结构抗震等级：门式钢架四级，屋面恒荷载0.35KN/㎡，屋面活荷载0.3KN/㎡，基本风压0.65KN/㎡。

2.钢结构深化设计概述所谓深化设计就是施工单位根据设计院设计图纸，结合现场环境、施工部署等实际情况，使用钢结构深化设计软件Tekla设计出1:1创立，并且与工程实际完全吻合的钢结构3D模型，在建模过程中应充分思考土建、水电安装、精装修、幕墙等各专业的联系，同时应充分考虑钢结构在制作、运输、安装方面的设计要求。

最后在出图时才能够深化出符合原材采购、构件加工、材料运输以及安装等各方施工要求的钢结构相关材料报表及详细图纸，这一过程被称之为钢结构详图设计。

装配式结构施工深化设计的要点前言：从构件深化设计的原始目的出发，分析构件深化设计的流程、项目和各种构件深化设计的内容、要点和注意事项，结合案例，分别从结构专业、建筑专业、设备专业、施工需要、生产需要等几个方面进行阐述。

01预留预埋深化设计本文以工业化住宅为例，应用了预制外墙、预制内墙、预制叠合板、预制楼梯、预制楼梯隔墙、预制分户墙、预制女儿墙、预制阳台、预制PCF板等9类预制构件。

主要从预埋预留、配件工具、水电配合及施工措施角度出发，对构件进行深化设计。

预制叠合板吊环预埋预制叠合板厚度仅为60mm，单独埋设吊环，锚固长度长，且相对容易出现吊环脱出的情况。

分析研究考虑利用叠合板桁架筋节点代替原专用预埋吊环，复核吊点位置受力，完全满足吊装要求，如图1所示吊环设置。

2种吊环设置方式比较来看，后一种方式不仅减少了预埋工序和吊环材料成本，还极好地避免了吊环脱出造成的破坏。

为避免吊装时发生错误对构件造成损坏，吊点处涂刷红漆标注。

预制叠合板洞口及电气线盒预留预埋依据图纸所示烟风道及其他管线位置，在相应叠合板预留烟风道洞口和管线洞口(见图2 洞口预留) 。

洞口尺寸略大于烟风道和管线的外轮廓尺寸，提前设计调整叠合板内钢筋排布，并在洞口处做相应的加强措施，保证构件强度，避免后期安装烟风道或其他管线相互碰撞产生的破坏。

依据建筑图纸以及精装图纸精准埋设顶板灯盒，减少现场顶板线盒预留工作。

预制外墙木砖深化全装配式剪力墙结构外窗一般不设计副框，外窗主框直接固定在构件预留木砖上，构件深化设计中应按设计要求及国家相应规范要求确定木砖位置，在构件生产过程中进行精准埋设( 见图3木砖预留) 。

预制墙体专业配合深化设计预制墙体内的预埋电盒、管线、新风洞口、水槽、管线槽、强电电箱、弱电电箱等，涉及水暖、电气、通风、设备等多个专业，在构件深化设计过程中需要多个专业的参建各方共同讨论确定方案，避免与结构钢筋或专业相互之间发生冲突(见图4预制墙体多专业配合深化设计) 。

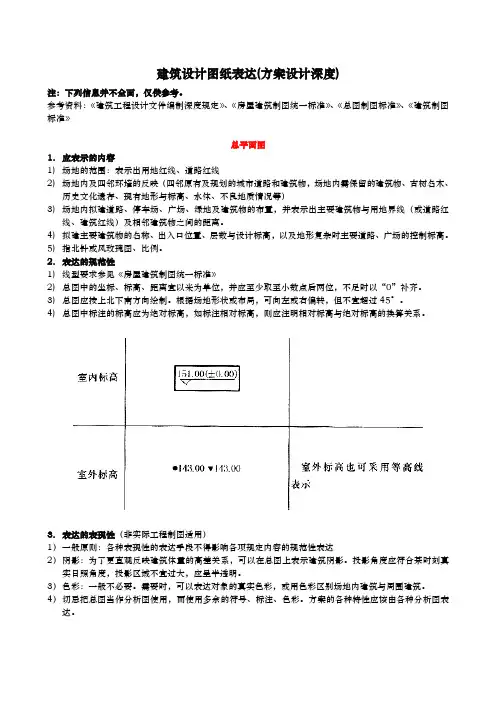

建筑设计图纸表达(方案设计深度)注：下列信息并不全面，仅供参考。

参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》总平面图1.应表示的内容1)场地的范围：表示出用地红线、道路红线2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。

4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。

5)指北针或风玫瑰图、比例。

2.表达的规范性1)线型要求参见《房屋建筑制图统一标准》2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。

3)总图应按上北下南方向绘制。

根据场地形状或布局，可向左或右偏转，但不宜超过45°。

4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。

3.表达的表现性（非实际工程制图适用）1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。

投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。

3）色彩：一般不必要。

需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。

4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。

方案的各种特性应该由各种分析图表达。

设计说明、分析图类1.应表示的内容1)技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等2)设计背景：场地及周边环境现状、任务书提出的设计要求3)设计目标：通过对设计背景的分析，提出本次设计需要解决的主要矛盾（可以包含几个方面）4)策略手段：也就是解决矛盾的方法。

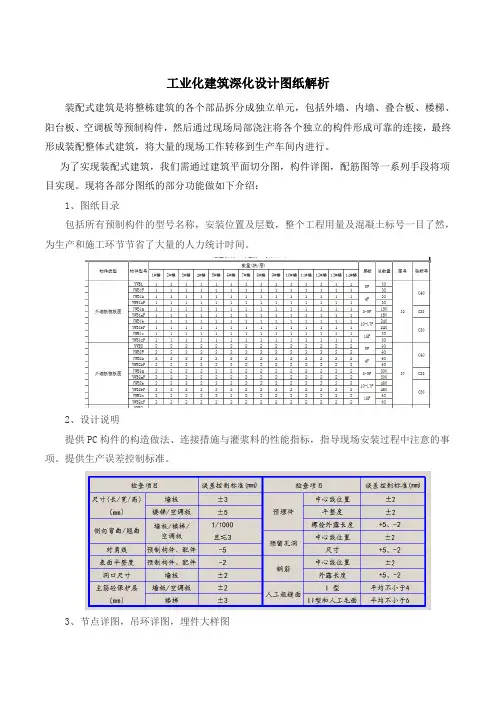

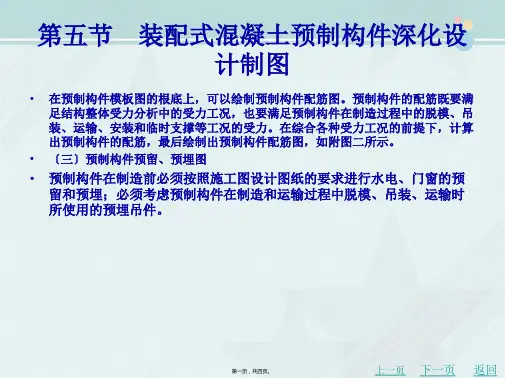

工业化建筑深化设计图纸解析装配式建筑是将整栋建筑的各个部品拆分成独立单元，包括外墙、内墙、叠合板、楼梯、阳台板、空调板等预制构件，然后通过现场局部浇注将各个独立的构件形成可靠的连接，最终形成装配整体式建筑，将大量的现场工作转移到生产车间内进行。

为了实现装配式建筑，我们需通过建筑平面切分图，构件详图，配筋图等一系列手段将项目实现。

现将各部分图纸的部分功能做如下介绍：1、图纸目录包括所有预制构件的型号名称，安装位置及层数，整个工程用量及混凝土标号一目了然，为生产和施工环节节省了大量的人力统计时间。

2、设计说明提供PC构件的构造做法、连接措施与灌浆料的性能指标，指导现场安装过程中注意的事项。

提供生产误差控制标准。

3、节点详图，吊环详图，埋件大样图提供详细的节点设计数据，包括窗口的防水做法、吊环的采用方式，预制构件中线管与现浇段线管的连接方式，构件生产吊装与现场安装吊装的埋件设置等。

4、平面切分图通过不同的填充方式使预制构件与现浇节点清晰分辨。

提供构件编号、安装方向、支撑方向，为现场施工提供可靠的数据支持，防止出现现场构件安错，安反等现象发生。

楼板切分包括叠合板接缝位置，搭接长度，水电预埋位置等。

5、模板图构件外形尺寸，构造措施，企口形式，粗糙面做法，吊环位置，连接件位置，无外架施工预留孔位置等等，并包含此墙板所有预留预埋配件表。

6、配筋图构件中的钢筋尺寸、数量、重量、套筒的数量型号等，生产过程中可直接通过此表进行下料提料，生产工人可直接按此图进行钢筋笼的绑扎。

整体拆分方案能确保设计准确性与生产施工可行性并存。

拆分设计可以将设计、生产及钢筋加工信息化，相关数据可以一对一模式进行分析并应用到生产、运输、安装和结算上。

沈阳卫德住宅工业化科技有限公司。

建筑工业化的结构体系和关键技术建筑工业化不仅是施工问题，而且与建筑、结构设计关系也极大。

设计是龙头，应该为建筑工业化创造条件。

设计成果的内容和深度是构件生产、施工阶段对设计需求的结果。

而在装配式建筑中，设计与生产又存在着不可分割的联系：设计便于生产制造中成本降低；生产工艺改进促使设计灵活性提高，设计与工艺成为了一个互利互进的关键环节。

标签：建筑工业化；设计分析；结构体系；技术研究1 工业化建筑的设计分析1.1从构件生产工艺角度来看深化设计需考虑以下几个环节：1）构件详图：制作适合生产的构件详图，包括模板图、配筋图。

2）模具图纸设计：符合模具设计的初步构件图可以在构件外观尺寸确定后提供，设计师根据需要可审核模具图。

3）模具加工：尽量考虑模具使用的通用性及重复利用率。

4）工厂备料：设计确定构件的所有预埋件型号、外饰面材料、门窗型号等。

5）绑筋、组模、预埋：构件图中需明确表示配筋要求、预埋件的定位、防雷设置要求，注意位置避免互相干涉打架。

6）混凝土浇筑：构件图需表达不同构件所用混凝土的标号。

7）脱模、养护：构件图需表达脱模的吊点、吊具型号及位置。

1.2 从构件物流运输角度来看深化设计需考虑以下几个环节：1）构件养护：是否达到脱模、起吊强度要求，要求达到设计强度75%以上。

2）成品堆放：构件详图明确构件编号、楼栋号、层号、轴线及构件顺序，构件表面喷涂相应信息。

3）成品质检：对应构件详图检验钢筋外露尺寸、构件尺寸等，发放合格证或准用证。

4）构件装车：构件拆分尺寸考虑车辆宽度及载重要求，配备专用构件运输架。

5）构件质量检查：深化设计图纸明确构件验收标准。

2 工业化建筑的结构体系分析工业化建筑是指采用构配件定型生产的装配施工方式，按照统一标准定型设计，在工厂内成批生产各种构件，然后运到工地，在现场以机械化的方法装配而成的建筑。

2.1 外墙挂板体系：外墙挂预制混凝土复合墙板，配以构造柱和圈梁。

内墙用大模板以混凝土浇筑，墙体内配钢筋网架；便于施工，加快进度，提高建筑的工厂化加工，确保工程质量和不降低抗震能力的前提下节省建设投资。
