市政管道工程,PPT课件,1-2排水管道工程

市政管道工程,PPT课件,1-2排水管道工程
管；6-总泵 站；7-压力管道；8-城市污水厂；9-出水口；10-事故排出
口；11-工厂
1.2.2 排水管道系统的组成
2.雨水管道系统的组成 • 降落在屋面上的雨水由天沟和雨水斗收集，通过落水管输送到地
面，与降落在地面上的雨水一起形成地表径流，然后通过雨水口 收集流入小区的雨水管道系统，经过小区的雨水管道系统流入市 政雨水管道系统，然后通过出水口排放。因此雨水管道系统包括 小区雨水管道系统和市政雨水管道系统2部分，如图1-37所示。
户管；4-控制井；5-市政污水管
道；6-市政污水检查井；7-连接管
1.2.2 排水管道系统的组成
• 支管承接若干小区主干管的污水，并将其输送到干管中；干管承接若干支管中的污水，并将其输送到主 干管中；主干管承接若干干管中的污水，并将其输送到城市污水处理厂进行处理
图1-36市政污水管道系统(Ⅰ、Ⅱ、Ⅲ-排水流域) 1-城市边界；2-排水流域分界线；3-支管；4-干管；5-主干
1.污水管道系统的组成
• 城市污水管道系统包括小区污水管道系统和市 政污水管道系统2部分。
• 小区污水管道系统主要是收集小区内各建筑物
排除的污水，并将其输送到市政污水管道系统
中。一般由接户管、小区支管、小区干管、小
区主干管和检查井、泵站等附属构筑物组成，
如图1-35所示。
图1-35小区污水管道系统
1-小区污水管道；2-检查井；3-出
• 污水管道系统是收集、输送综合生活污水和工业废水的 管道及其附属构筑物；
• 雨水管道系统是收集、输送、排放雨水的管道及其附属 构筑物；
• 合流制管道系统是收集、输送综合生活污水、工业废水 和雨水的管道及其附属构筑物；污水处理系统的作用是 对污水进行处理和利用，包括各种处理构筑物。

市政管道工程,256页PPT

市政管道工程,256页PPT
膨胀土、流砂地区的雨水管道，必须经严密性试 验合格后方可投入运行。
2．管道的严密性试验分为闭水试验和闭气 试验，应按设计要求确定；设计无要求时，应根 据实际情况选择闭水试验或闭气试验。
2K315014 管道功能性试验的规定
（二）严密性试验 3．全断面整体现浇的钢筋混凝土无压管渠处于
地下水位以下时，除达到设计要求外，管渠的混凝 土强度等级、抗渗等级也应检验合格，可采用内渗 法测渗水量；渗漏水量测方法按《给水排水管道工 程施工及验收规范》GB 50268-2008附录F的规定 检查符合设计要求时，可不必进行闭水试验。
3．管道采用两种（或两种以上）管材 时，宜按不同管材分别进行试验；不具备 分别试验的条件必须组合试验，且设计无 具体要求时，应采用不同管材的管段中试 验控制最严的标准进行试验。
（二）严密性试验 闭气
闭水
2K315014 管道功能性试验的规定
（二）严密性试验 1．污水管道、雨污水合流管道及湿陷土、
2K315014 管道功能性试验的规定
（二）严密性试验 4．不开槽施工的内径大于或等于1500mm
钢筋混凝土结构管道，设计无要求且地下水位高 于管道顶部时，可采用内渗法测渗水量
2K315014 管道功能性试验的规定
（四）管道的试验长度 1．除设计有要求外，压力管道水压试验的管段
长度不宜大于1．0km；对于无法分段试验的管道， 应由工程有关方面根据工程具体情况确定。
2．当沟槽无法自然放坡时，边坡应 有支护设计，并应计算每侧临时堆土或施 加其他荷载，进行边坡稳定性验算。
2K315011 开槽管道施工技术
深度在5m以内的沟槽边坡的最陡坡度 表2K315011—2
土的类别
中密的砂土 中密的碎石类土（充填物为砂土）

市政管道工程,PPT课件,3-3非开挖铺管其他技术

市政管道工程,PPT课件,3-3非开挖铺管其他技术

3.4.2 软衬法
施工前，首先将柔性的纤维增强软管、热固性树脂和催化剂加工成软衬管 ，用闭路电视摄像机检查旧管道的内部情况，然后将管道清洗干净。再将软 衬管置入旧管内，通过水压或气压的作用使软衬管紧贴旧管的内壁。最后通 过热水或蒸汽使树脂受热固化，从而在旧管道内形成一平滑的内衬层，达到 修复的目的。
❖3.4.7 化学稳定法
化学稳定法主要用于修复管道内的裂隙和空穴。
施工前，将待修复的管道隔离并清淤，然后向管道内注入化学溶液使其渗 入裂隙并进入周围的土层，大约1个小时后将剩余溶液用水泵抽出，再注入 第二种化学溶液。两种溶液的化学反应使土颗粒胶结在一起形成一种类似混 凝土的材料，达到密封裂隙和空穴的目的。

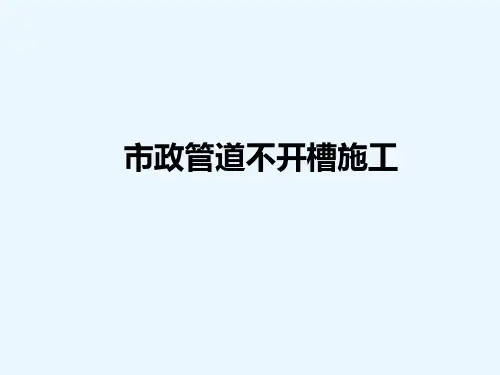

市政管道不开槽施工
市政管道穿越铁路、公路、河流、建筑物等障碍物或在城 市干道上施工而又不能中断交通以及现场条件复杂不适宜采 用开槽法施工时，常采用不开槽法施工。
管道不开槽施工与开槽施工法相比，不开槽施工减少了 施工占地面积和土方工程量，不必拆除地面上和浅埋于地下 的障碍物；管道不必设置基础和管座；不影响地面交通和河 道的正常通航；工程立体交叉时，不影响上部工程施工；施 工不受季节影响且噪音小，有利于文明施工；降低了工程造 价。
灌浆材料一般为水泥砂浆、化学密封胶。 该法适用于各种市政圆形管道的局部修复，管径一般为100~2500mm。 施工简单、速度快、对工人技术要求低、不需要投入大型设备，但修复后管 道的过流断面积减小，影响了管道的使用。
3.4.2 软衬法
软衬法是在破损的旧管内壁上衬一层热固性树脂，通过加热使其固化，形 成与旧管紧密结合的薄衬管，而管道的过流断面积基本上不减小，但流动性 能却大大改善的修复方法。
绞拉法也称绞拉内衬法，是将绞拉钢丝绳穿过欲修复的管道后一端固定在 绞车上，另一端连接软衬管，靠绞车将软衬管拉入管道内，最后拆掉钢丝绳 ，堵塞两端，利用热水（或蒸汽）使软衬管膨胀并固化的施工方法。

市政管道工程施工 ppt课件

市政管道工程施工 ppt课件

双 壁P 波 文V 管
C
2020/11/29
管
10
管材照片
HDPE
(高密度聚乙烯)双壁波纹管
2020/11/29
UPVC
(聚氯乙烯)双壁波纹管
11
排水管材的质量要求
▪ 足够的强度，能抵抗内外压力和杂质冲刷磨 损；
▪ 具抗腐蚀性（污水、地下水）； ▪ 不透水（污水不渗出、地下水不渗入）； ▪ 内壁光滑，阻力小，排水通畅； ▪ 就地取材，可预制管件，节省费用。
2020/11/29
16

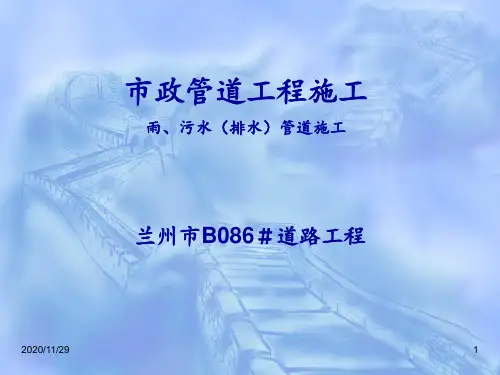

雨、污水（排水）管道施工
识图的内容：
▪ 1、看设计管道、基础类型； ▪ 2、看图纸的设计依据及采用何图集； ▪ 3、看设计技术指标的特殊要求； ▪ 4、看挖深及土质状况，确定是否降水； ▪ 5、看施工、验收执行何规范要求.
2020/11/29
17
雨、污水（排水）管道施工
沟槽施工放样的方法
19
雨、污水（排水）管道施工
沟
槽
上
口
计
算
示
意
图
2020/11/29
20
雨、污水（排水）管道施工
沟槽开挖
注意事项
2 0 0
2 0 0
6 0 08 0 0 1 9 0 0 8 0 06 0 0
d 6 0 0 沟 槽 开 挖 断 面 图
300 150
1、计算开头、结尾及 各支管端头位置放坡， 看沟槽底是否到达设计 施工范围和是否有砌井 的工作面； 2、 注意各个检查井和 支管的位置一定要准确 无误。
注意：向沟ห้องสมุดไป่ตู้底转水准点时多
复核。
2020/11/29
22
雨、污水（排水）管道施工

市政管道工程施工技术PPT课件

市政管道工程施工技术PPT课件
根据国家统计局资料，截止到2001年底，我国排水管道总长度为 15.8万Km，给水管道总长度为28.9万Km。目前我国共有城市662个， 其中人口在100万以上的大城市就有167个，城市人口接近5亿
随着我国城市化进程的不断加快和人民生活水平的日益提高，市政管 道的种类也越来越多
老城区原有市政管道设施年久失修，已不能满足现代化城市的需要， 7
9
本次讲座主要阐述以下4部分内容：
市政给水管道、排水管道、热力管道、燃气管道 的组成、构造和施工图识读；
市政管道的开槽施工方法； 市政管道的不开槽施工方法； 市政管廊施工
10
第一章 市政管道工程
第一节 给水管道工程
1.1.1给水管道系统的组成
给水系统是指由取水、输水、水质处理、配 水等设施以一定的方式组合而成的总体。通常 由取水构筑物、水处理构筑物、泵站、输水管 道、配水管网和调节构筑物6部分组成，如图 下图所示，其中输水管道和配水管网构成给水 管道工程。根据水源的不同，一般有地表水源 给水系统和地下水源给水系统2种形式。在一
15
1.1.2 给水网的布置
8
当工程管线交叉敷设时，自地面向地下竖向的 排列顺序一般为：电力电缆、电信电缆、热力 管道、燃气管道、给水管道、雨水管道、污水 管道。
市政管道工程均为线型工程，其施工大都在市 区内部进行，受城市道路交通情况、环境条件、 地形条件、地质条件影响较大，有时还不能中 断城市交通，这就给市政管道工程的施工带来 了一定的难度，客观上要求施工人员要具有一 定的专业素质，以便在合理利用现场条件的前 提下尽快完成施工任务。从另一方面而言，还
市政管道工程包括的种类很多，按其功能主要 分为：给水管道、排水管道、燃气管道、热力 管道、电力电缆和电信电缆6大类。

《管道工程》课件

《管道工程》课件

管道工程的重要性
管道工程是保障城市和工业区正常运 行的重要基础设施，对于供水、排水 、燃气、供热等需求至关重要。
管道工程能够提高流体输送效率，降 低能耗和运输成本，对于经济发展和 环境保护具有重要意义。
管道工程的历史与发展
1
早期的管道工程主要采用金属材料，如铸铁、钢 管等，用于输送水和燃气。
2
随着材料科学和工程技术的发展，现代管道工程 越来越多地采用高分子材料，如塑料、橡胶等， 以降低成本和增加耐久性。
案例总结
该工程为工业管道工程建设提供了有益的经验，强调了专 业设计、严格施工和持续维护的重要性。
THANKS
感谢观看
3
未来管道工程的发展将更加注重环保和可持续发 展，如采用新型材料和节能技术，提高管道工程 的环保性能和能效。
02 管道工程设计
设计原则与标准
安全性
确保管道系统的安全稳定，预防泄漏和事故 发生。
环保性
减少对环境的负面影响，符合环保标准。
经济性
合理控制工程成本，提高经济效益。
可持续性
考虑管道系统的长期运行和维护，确修口和操作
平台。
遵循相关规范和标准，确保管道系统符合安全、卫生和消防要
03
求。
管道工程计算与分析
流量与压力计算
根据管道系统的需求，计算流 量和压力损失。
材料与荷载分析
对管道材料进行力学分析，确 保满足设计要求。
水力性能优化
通过计算和分析，优化管道系 统的水力性能。
该工程为城市给水管道改造提供了有益的 经验，强调了技术创新、公众参与和政府 监管的重要性。
石油天然气管道工程案例
案例名称
中俄石油天然气管道工程
案例介绍

市政管道工程(ppt 20页)

市政管道工程(ppt 20页)
水泥砂浆抹
预制套环石棉水泥接口
管道材料
三、管道基础 原状土、混凝土、钢筋混凝土、预
制混凝土板、块、砂垫层、砾石、碎 石、粉煤灰、钢渣等 四、附属物
检查井、连管、雨水口、进出水口、 倒虹管等 • 检查井形式：直线井、折线两通井、
转折井、三、四通井 流槽井、跌水井
基本概念
四、排水管道主要施工方法 1、开槽排管 2、非开挖敷设管道
顶管、盾构推设、地下牵引、 定向导管等。
第二节 管道材料
一、排水管 1、类型： • 混凝土承插口管
Φ230mm-Φ450mm • 钢筋混凝土承插管
Φ600mm-Φ1200mm • 钢筋混凝土平口管
Φ800mm-1200mm • 钢筋混凝土企口管
施工及要点
五、沉井施工 （预制混凝土地下构筑物）
1、类别： 排水泵站、工作井、桥梁基础 圆柱形井、矩形井
2、构造： 井壁、刃脚、隔墙、底板等
3、施工 • 制作井筒 • 沉井下沉 • 挖土运土 • 封底养护 • 洞口处理
施工及要点
沉井制作与下沉
No Image
• 分流制系统：
完全式、不完全式
• 选择依据： 环境保护、造价、维护、施工等
基本概念
三、排水系统的组成 1、污水排放系统：
室内管道、室外管道、污水泵站、 污水处理厂 2、工业废水排放系统：
场内废水收集、输送管道、污水泵 站及压力管道、废水处理厂或设备。 3、雨水排放系统： 收水井、输水管道、排洪沟、泵站、 出水口等。
• 手掘式顶管 • 泥水式顶管 • 土压式顶管 • 气压式顶管 • 微型顶管
2、施工内容及顺序
• 工作井、接收井、中继间 • 设备安装 • 吊管、下管、安管
手掘式顶管施工

市政管道工程PPT课件

市政管道工程PPT课件
当管道出现破裂或变形时，需要及时 更换破损的管道或进行局部修补。
2024/1/25
对于管道渗漏问题，可以采用专用密 封胶、防水胶带等材料进行封堵。
在排除故障过程中，要注意安全，避 免因操作不当造成二次损害。
21
安全防护措施完善
在管道沿线设置明显的安全警示标志，提醒人们注意安 全。
定期对管道进行安全评估，及时发现潜在的安全问题并 采取措施加以解决。
26
CHAPTER 07
总结与展望
2024/1/25
27
本次课程重点内容回顾
市政管道工程基本概念及 分类
管道材料选择与施工方法
2024/1/25
管道水力计算与设计规范
管道施工质量控制与验收 标准
28
学员心得体会分享
加深了对市政管道工程重 要性的认识
2024/1/25
了解了管道水力计算、质 量控制等实际操作技能
CHAPTER 03
管道设计原理与方法
2024/1/25
11
设计原则与规范要求
01
02
03
设计原则
确保管道系统的安全性、 稳定性、经济性和环保性 。
2024/1/25
规范要求
遵循国家相关标准和行业 规范，确保设计质量和施 工可行性。
设计流程
明确设计任务、收集资料 、初步设计、详细设计、 施工图设计等步骤。
2024/1/25
25
降低能耗和减少排放措施
降低能耗措施
采用高效节能设备和技术，如高 效水泵、LED照明等；优化管道 设计和施工方案，减少能源浪费
。
2024/1/25
减少排放措施
加强施工现场管理，减少扬尘、噪 音等污染；采用环保型材料和清洁 能源，减少废气、废水等污染物排 放。

市政管道施工培训ppt课件

市政管道施工培训ppt课件
进行，且不得漏夯。 ⑪ 焊件防腐层或电缆周围，应采用细粒土回填。
6
➢ 深基坑（沟槽）作业要求
① 土方作业是基础施工的重要内容，是指通过人工或机械施工挖出基坑或基槽及土方回填的过程。 ② 深基坑作业：一般是指开挖深度大于5m及其以上或地质情况较复杂其深度不足5m的工程。 ③ 挖深较深的沟槽，应分层开挖，每层槽的开挖深度，人工开挖不得超过2m。 ④ 当土具有天然湿度、土体构造均匀、地质条件良好，且地下水位低于设计基坑（槽）底面标高，土
3
• 1、沟槽开挖与回填、深基坑（沟槽）作
➢ 沟槽开挖
① 槽底原状地基土不得扰动，机械开挖时槽底预留200—300mm土层由人工开挖至设计高程。 ② 当沟槽深度小于3M时依设计坡度开挖，直接开挖至设计槽底，根据实际地下地质情况，必要时做
好护坡防护处理。 ③ 槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填。槽
底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。槽底土层为杂填土、腐蚀性土时，应全 部挖除并按规范要求进行地基处理。 ④ 较深的沟槽，应分层开挖，人工开挖不得超过2m。 ⑤ 当土具有天然湿度、土体构造均匀、地质条件良好，且地下水位低于基坑（槽）地面标高，可直立 开挖，但开挖深度不能超过2m。 ⑥ 沟槽开挖前应仔细勘察现场，对现场公共设施、地下管线做好保护方案并准备好相应材料后方可开 挖。
➢ 沟槽槽底处理
① 超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度。 ② 槽底地基土壤含水量较大，不适于压实时，应采取换填压实方式。 ③ 扰动深度在100mm以内，宜填天然级配砂石或砂砾处理。 ④ 扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石．再用砾石填充空隙并找平表面。

市政管道工程,PPT课件,4-1明挖法

市政管道工程,PPT课件,4-1明挖法
0.5m，支护基坑管廊结构边缘到支护设施边缘的距离不 得小于1m。当设有排水沟、集水井等设施时，可根据需 要适当加宽。 （3）管廊基底应平整压实，其高程允许偏差为： +10/20mm，并在1m范围内不得多于1处。 （4）基坑开挖边坡见表4-1。 （5）基坑回填时，如采用机械碾压，搭接宽度不得小于 200mm；如采用人工夯实，夯与夯之间重叠不得小于夯 底宽度。
优点： 缺点：
一般有明挖现浇施工法和明挖预制拼装施工法
4.1 明挖法
4.1.2 明挖法施工工艺
明挖现浇法的施工工艺为：降低地下水位→土方开挖→ 基底处理→支模→绑扎钢筋→浇筑混凝土→回填土方→恢 复地面。
.
4.1 明挖法
4.1.2 明挖法施工工艺
施工时应注意： （1）基坑两侧10m范围内不得存土。 （2）放坡基坑管廊结构边缘到基底边缘的距离不得小于
4.1.3 明挖预制拼装法施工工艺
4.1.3 明挖预制拼装法施工工艺
明挖预制拼装法的施工工艺为： 管片预制→降低地下水位→土方开挖→基底处理→管片拼装
砌筑→管廊防水→回填土方→恢复地面。
管片预制所用各种材料，进场均应有质量合格证明文件，
避免了维护管理过程中道路的重复开挖和各管线 业主单位对地下空间资源的无序占有；
减少了对环境的污染和对居民出行的影响；
有效缓解了城市发展与市政管线规划之间的矛盾； 有利于解决市政管线规划预留问题，促进城市的 的可 明挖法施工的特点 明挖法是指先由上而下开挖地面土石方至设计标高后，再自 基底由下而上顺作进行管廊主体结构施工，最后回填基坑恢 复地面的施工方法。
4 市政管廊施工

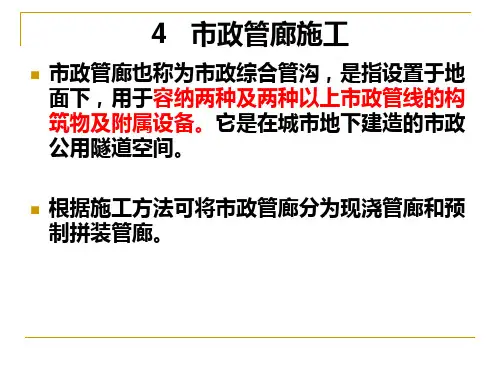

市政管廊也称为市政综合管沟，是指设置于地 面下，用于容纳两种及两种以上市政管线的构 筑物及附属设备。它是在城市地下建造的市政 公用隧道空间。
