scara四轴机器人丝杆原理概述：scara四轴机器人丝杆原理，是一种机器人操作原理，它是四至机器人中最具代表性的，由于它的机械结构设计独特，它可以提供优秀的性能。
scara四轴机器人可以实现多轴控制运动，具有高精度、高速度、高可靠性等优点，广泛应用于工业制造领域。
一、scara四轴机器人原理的基础scara四轴机器人采用的是丝杆驱动原理，丝杆驱动原理是指通过螺纹副转动螺旋摆杆和丝杆，在两者之间产生相对运动，从而控制机器人的运动、位置和方向。
二、scara四轴机器人中丝杆的角色丝杆是scara四轴机器人中非常重要的一个部件，它的主要角色是将电机产生的回转运动转化为直线运动，从而控制机器人的运动、位置和方向。
通过丝杆的运动，机器人可实现高精度的位置控制。
三、scara四轴机器人丝杆的工作原理机器人的工作原理是由电脑控制驱动输出电的结果，电机转动带动丝杆旋转，丝杆通过固定在螺旋摆杆上的丝杆螺母，将旋转运动转化为直线运动，最终控制机器人的运动、位置和方向。
四、scara四轴机器人丝杆的特点1.高精度：丝杆驱动机构能实现精度高达0.001mm的位置控制。
2.高效率：丝杆驱动机构运动效率高，能够实现快速、精确的位置控制。
3.稳定性高：丝杆驱动机构可以提供稳定的直线运动，防止机器人出现重复误差。
4.结构简单：丝杆驱动机构结构简单，不需要额外的传动机构。
五、scara四轴机器人中丝杆的发展趋势目前，丝杆驱动机构已经逐渐成为scara四轴机器人运动控制的主流方式，未来它仍将继续保持这个趋势。
同时，随着机器人技术的不断发展，丝杆驱动机构的精度、稳定性和性能也会不断提高，将在更多的领域得到应用。
总之，scara四轴机器人丝杆原理是机器人技术中不可或缺的一部分，其优点在机器人制造中扮演着重要的角色。
相信随着技术的不断发展，scara四轴机器人的丝杆驱动机构将变得更加高效、精准和高品质。

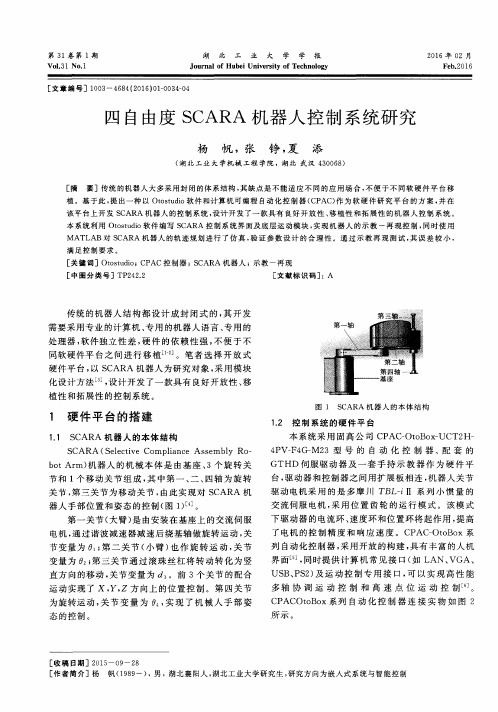

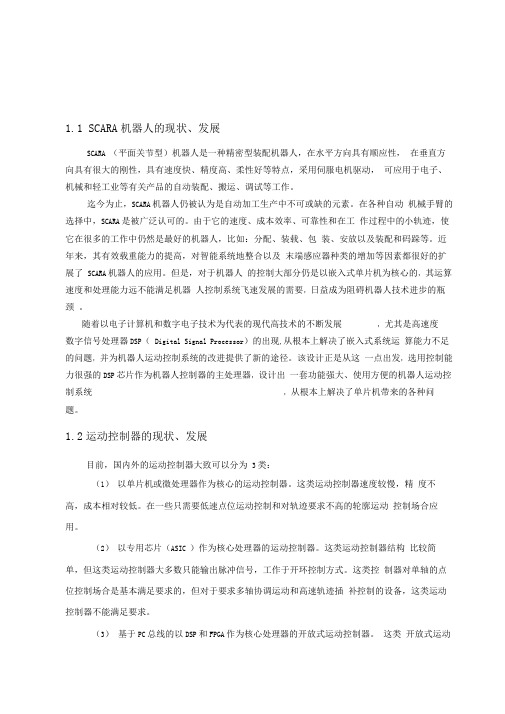

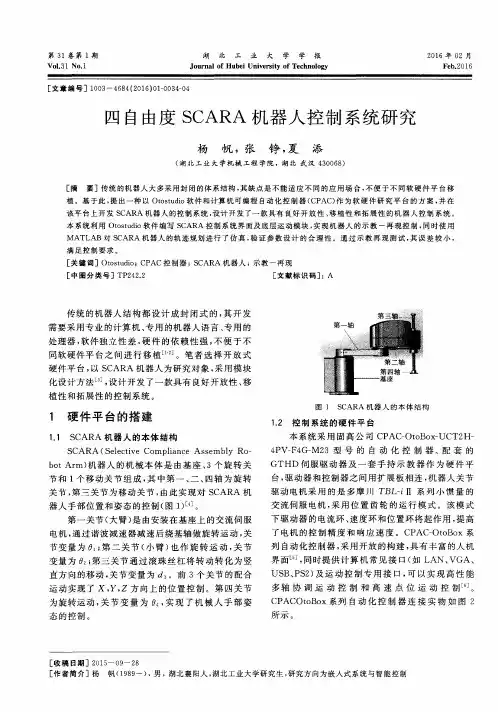

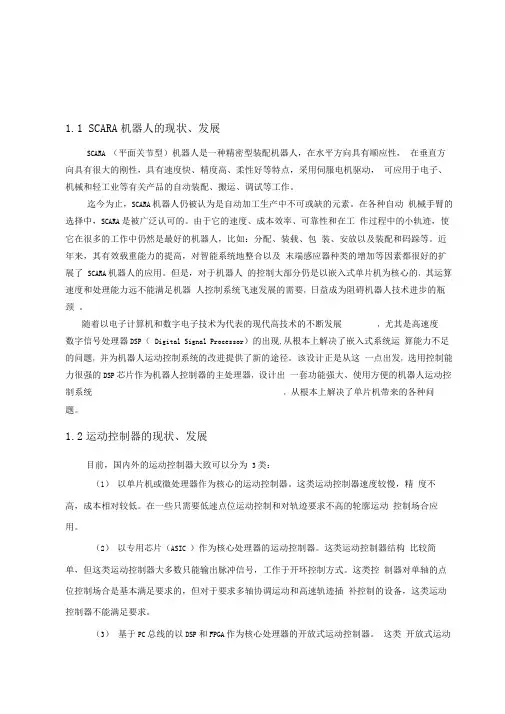

1.1 SCARA机器人的现状、发展SCARA （平面关节型）机器人是一种精密型装配机器人，在水平方向具有顺应性，在垂直方向具有很大的刚性，具有速度快、精度高、柔性好等特点，采用伺服电机驱动，可应用于电子、机械和轻工业等有关产品的自动装配、搬运、调试等工作。
迄今为止，SCARA机器人仍被认为是自动加工生产中不可或缺的元素。
在各种自动机械手臂的选择中，SCARA是被广泛认可的。
由于它的速度、成本效率、可靠性和在工作过程中的小轨迹，使它在很多的工作中仍然是最好的机器人，比如：分配、装载、包装、安放以及装配和码跺等。
近年来，其有效载重能力的提高，对智能系统地整合以及末端感应器种类的增加等因素都很好的扩展了SCARA机器人的应用。
但是，对于机器人的控制大部分仍是以嵌入式单片机为核心的，其运算速度和处理能力远不能满足机器人控制系统飞速发展的需要，日益成为阻碍机器人技术进步的瓶颈。
随着以电子计算机和数字电子技术为代表的现代高技术的不断发展，尤其是高速度数字信号处理器DSP（Digital Signal Processor）的出现,从根本上解决了嵌入式系统运算能力不足的问题，并为机器人运动控制系统的改进提供了新的途径。
该设计正是从这一点出发，选用控制能力很强的DSP芯片作为机器人控制器的主处理器，设计出一套功能强大、使用方便的机器人运动控制系统，从根本上解决了单片机带来的各种问题。
1.2运动控制器的现状、发展目前，国内外的运动控制器大致可以分为3类：（1）以单片机或微处理器作为核心的运动控制器。
这类运动控制器速度较慢，精度不高，成本相对较低。
在一些只需要低速点位运动控制和对轨迹要求不高的轮廓运动控制场合应用。
（2）以专用芯片（ASIC ）作为核心处理器的运动控制器。
这类运动控制器结构比较简单，但这类运动控制器大多数只能输出脉冲信号，工作于开环控制方式。
这类控制器对单轴的点位控制场合是基本满足要求的，但对于要求多轴协调运动和高速轨迹插补控制的设备，这类运动控制器不能满足要求。
Scara四轴轨迹算法是一种用于计算机器人手臂关节角度的方法，可以用于实现机器人的路径规划和运动控制。
Scara四轴轨迹算法的基本思想是将机器人的关节角度表示为时间的函数，通过给定的起始关节角度、目标关节角度和运动时间，计算出机器人手臂在运动过程中的每一个关节角度。
具体来说，Scara四轴轨迹算法可以通过以下步骤实现：
1. 设定起始关节角度（q1_start）、目标关节角度（q1_goal）和运动时间（t）。
2. 设定机器人的臂长（L1和L2）和高度偏移（D）等参数。
3. 根据Scara四轴轨迹公式，计算出机器人手臂在运动过程中的每一个关节角度。
4. 控制机器人按照计算出的关节角度进行运动，实现机器人的路径规划和运动控制。
需要注意的是，Scara四轴轨迹算法是一种基于物理模型的轨迹规划方法，其计算结果受到机器人物理性能和运动环境等因素的影响。
因此，在实际应用中，需要结合机器人的实际性能和环境条件进行调整和优化。

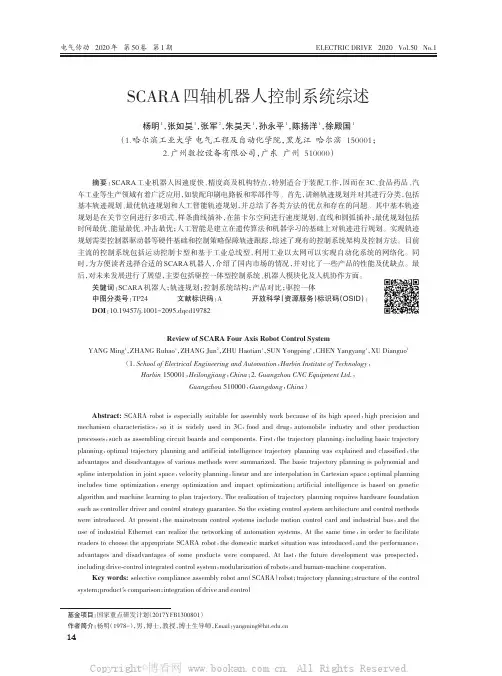

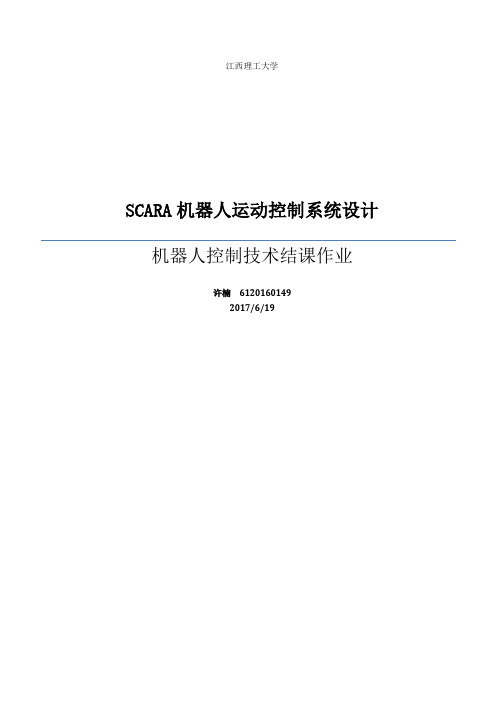

江西理工大学SCARA机器人运动控制系统设计机器人控制技术结课作业许楠61201601492017/6/19目录自述 (3)摘要 (4)1 引言 (5)2 系统分析及算法分析 (6)2.1 SCARA机器人的结构分析 (6)2.1.1 SCARA机器人的总体结构 (6)2.1.2 SCARA机器人各关节的装配结构 (7)2.1.3 SCARA机器人腕部关节的运动 (8)2.2 SCARA机器人的运动学分析 (10)2.2.1 机器人位姿的数学描述 (10)2.2.2 SCARA机器人的D-H坐标变换 (13)2.2.3 SCARA机器人的正运动学分析 (16)2.2.4 SCARA机器人的逆运动学分析 (16)2.3 SCARA机器人动力学分析 (18)2.3.1 动力学建模方法 (18)2.3.2 Lagrange函数 (18)2.3.3 机器人拉氏动力学方程 (19)2.3.4 SCARA机器人的动力学方程 (20)3 轨迹规划 (25)3.1 SCARA机器人轨迹规划的方法 (25)3.2 SCARA机器人轨迹规划的生成 (27)4 控制策略 (30)4.1 机器人控制系统的特点和要求 (31)4.2 机器人控制的分类 (31)4.3 基于运动控制卡和步进单元的运动控制 (31)5 系统总体设计 (33)5.1 机械传动方案 (33)5.2 机器人关键零部件设计 (33)5.3 大臂和小臂机械结构设计 (33)5.4 腕部机械结构设计 (33)5.4.1 滚珠丝杠部分 (33)5.4.2 主轴部分 (34)5.4.3 其它设计 (34)6 硬件设计与选型 (35)6.1 机器人关键零部件的选型 (35)6.1.1 步进电机的计算和选择 (35)6.1.2 同步带的选择计算 (36)6.1.3 滚珠丝杠的选型设计及计算 (38)6.2 运动控制系统的硬件 (41)6.2.1 运动控制卡选择 (41)6.2.2 步进电机驱动器的选择 (41)7 软件设计及系统集成 (43)7.1 运动控制卡的编程 (43)7.2 系统控制软件的设计 (43)7.2.1 控制系统主要模块 (43)7.2.2 控制系统软件的VC实现 (43)参考文献 (45)附录 (46)自述经过了半个学期大约八周的机器人控制课程的学习，说真心话，对自己的表现不是很满意，未能理解机器人控制技术的精髓，甚至于说连皮毛都没有。
scara四轴机器人丝杆原理
SCARA机器人的全称是Selective Compliance Assembly Robot Arm，即“有选择的柔性装配机器人臂”，是一种非常常见的工业机器人。
它的主要特点是具有非常高的重复定位精度和柔性的装配能力，可以适应各种不同的装配任务。
SCARA机器人的丝杆原理是指，它通过丝杠传动系统来实现机械臂的运动和定位控制。
具体来说，SCARA机器人的机械臂由多个关节组成，每个关节都有一个电机和一个丝杠传动系统。
通过控制电机的旋转方向和速度，可以实现机械臂的运动。
同时，丝杠传动系统可以提供非常高的精度和稳定性，保证机械臂的定位精度。
SCARA机器人的丝杆传动系统有两种常见的形式，一种是直线丝杠传动，另一种是旋转丝杠传动。
直线丝杠传动是指丝杠和导轨平行排列，通过螺母的滑动来实现机械臂的运动。
这种传动方式具有非常高的精度和刚性，适用于需要高精度定位的装配任务。
旋转丝杠传动是指丝杠和电机轴线垂直排列，通过丝杠的旋转来实现机械臂的运动。
这种传动方式具有较高的速度和灵活性，适用于需要高速装配的任务。
总的来说，SCARA机器人的丝杠原理是通过丝杠传动系统来实现机械臂的运动和定位控制，具有高精度、高刚性、高速度和灵活性的特点，适用于各种不同的装配任务。
四轴SCARA机械手控制系统解决方案特点:采用研华坚固型、高性能嵌入式无风扇工业电脑为运算处理核心，以研华工业触摸屏式显示器为显示操作单元搭配研华基于DSP的4 轴运动控制卡及工业多串口卡用于四SCARA机械手控制。
丰富的USB、IEEE1394、双以太网口等外设、兼具强大的运算处理能力，能方便的整合视觉、图形处理与运动控制，轻松实现产线自动化。
独特的SCARA Robot算法，使得控制效果更精准、快速简洁的基于G-CODE的编程语言平台，易于用户快速实现产线工艺。
方便的调试软件平台，,使得用户缩减调试时间及排除故障。
概述：该四轴SCARA机械手控制系统采用研华高性能嵌入式工业PC UNO-3082为核心控制单元，以15”工业触摸式显示器为显示操作单元，系统搭载研华先进的基于DSP的四轴运动控制卡用于控制四轴伺服电机，用4串口卡PCI-1612A用于读取伺服绝对值编码器数值。
同时系统支持Windows XP embended, Window XP, Windows 7等操作系统。
由于采用的是开放性、通用性平台，及系统强大的运算和信息处理能力，丰富的硬件资源，使得整合视觉、图形、运动控制变得十分容易。
系统支持的简洁的基于G-CODE的编程语言平台，使得用户可简单的进行二次集成来适应不同的产线控制需求，实现自动化控制目的，同时降低人力成本，提高控制效率及大幅度降低产品次品率。
系统集成的双以太网口、可与工厂MES系统轻松整合，使得该工业机器人不但能代替人工干活，还能统一调度，更有纪律的为工厂自动化服务。
规格硬件规格：轴数4轴电机类型伺服电机数字量输入16路, 并可无限扩充数字量输出16路，并可无限扩充显示：15“工业触摸式显示器支持I/O、运动轴在线测试；软件规格：1、支持4轴SCARA Robot算法；2、支持G-CODE编程语言进行产线应用集成；3、方便的Utility,帮助轻松调试与诊断故障；4、支持I/O、运动轴在线测试；5、大容量存储及强大的运算能力，保障了满足繁琐工艺的要求；6、中文字幕、对话式操作，简单易学易懂；。
四轴SCARA机械手控制系统解决方案
特点:
采用研华坚固型、高性能嵌入式无风扇工业电脑为运算处理核心，以研华工业触摸屏式显示器为显示操作
单元
搭配研华基于DSP的4 轴运动控制卡及工业多串口卡用于四SCARA机械手控制。
丰富的USB、IEEE1394、双以太网口等外设、兼具强大的运算处理能力，能方便的整合视觉、图形处理
与运动控制，轻松实现产线自动化。
独特的SCARA Robot算法，使得控制效果更精准、快速
简洁的基于G-CODE的编程语言平台，易于用户快速实现产线工艺。
方便的调试软件平台，,使得用户缩减调试时间及排除故障。
概述：
该四轴SCARA机械手控制系统采用研华高性能嵌入式工业PC UNO-3082为核心控制单元，以15”工业触摸式显示器为显示操作单元，系统搭载研华先进的基于DSP的四轴运动控制卡用
于控制四轴伺服电机，用4串口卡PCI-1612A用于读取伺服绝对值编码器数值。
同时系统支持Windows XP embended, Window XP, Windows 7等操作系统。
由于采用的是开放性、通用性平台，及系统强大的运算和信息处理能力，丰富的硬件资源，使得整合视觉、图形、运动控制变得十分容易。
系统支持的简洁的基于G-CODE的编程语言平台，使得用户可简单的进行二次集成来适应不同的产线控制需求，实现自动化控制目的，同时降低人力成本，提高控制效率及大幅度降低产品次品率。
系统集成的双以太网口、可与工厂MES系统轻松整合，使得该工业机器人不但能代替人工干活，还能统一调度，更有纪律的为工厂自动化服务。
规格
硬件规格：
轴数4轴
电机类型伺服电机
数字量输入16路, 并可无限扩充
数字量输出16路，并可无限扩充
显示：15“工业触摸式显示器
支持I/O、运动轴在线测试；
软件规格：
1、支持4轴SCARA Robot算法；
2、支持G-CODE编程语言进行产线应用集成；
3、方便的Utility,帮助轻松调试与诊断故障；
4、支持I/O、运动轴在线测试；
5、大容量存储及强大的运算能力，保障了满足繁琐工艺的要求；
6、中文字幕、对话式操作，简单易学易懂；。
