沪科版2013年全国中考物理试题分类汇编—简单电路(含答案)

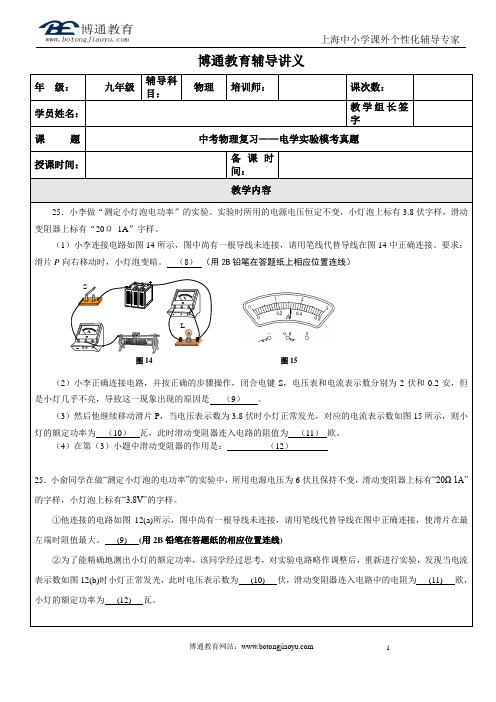

博通教育辅导讲义年 级： 九年级 辅导科目：物理培训师：课次数： 学员姓名： 教学组长签字课 题 中考物理复习——电学实验模考真题授课时间：备课时间：教学内容25．小李做“测定小灯泡电功率”的实验。

实验时所用的电源电压恒定不变，小灯泡上标有3.8伏字样，滑动变阻器上标有“20Ω 1A ”字样。

（1）小李连接电路如图14所示，图中尚有一根导线未连接，请用笔线代替导线在图14中正确连接。

要求：滑片P 向右移动时，小灯泡变暗。

（8） （用2B 铅笔在答题纸上相应位置连线）（2）小李正确连接电路，并按正确的步骤操作，闭合电键S ，电压表和电流表示数分别为2伏和0.2安，但是小灯几乎不亮，导致这一现象出现的原因是 （9） 。

（3）然后他继续移动滑片P ，当电压表示数为3.8伏时小灯正常发光，对应的电流表示数如图15所示，则小灯的额定功率为 （10） 瓦，此时滑动变阻器连入电路的阻值为 （11） 欧。

（4）在第（3）小题中滑动变阻器的作用是： （12）25．小俞同学在做“测定小灯泡的电功率”的实验中，所用电源电压为6伏且保持不变，滑动变阻器上标有“20Ω 1A”的字样，小灯泡上标有“3.8V”的字样。

①他连接的电路如图12(a)所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接，使滑片在最左端时阻值最大。

(9) (用2B 铅笔在答题纸的相应位置连线)②为了能精确地测出小灯的额定功率，该同学经过思考，对实验电路略作调整后，重新进行实验，发现当电流表示数如图12(b)时小灯正常发光，此时电压表示数为 (10) 伏，滑动变阻器连入电路中的电阻为 (11) 欧，小灯的额定功率为 (12) 瓦。

图14 图15SL3 15VA0.6 326．某小组同学在“探究导体中电流与电压的关系”实验中，选用了四种不同材料制成的五个合金导体做了多次实验，实验电路如图13所示。

实验的环境温度及导体的温度等均不发生变化，实验中测得电压表、电流表的示数均准确无误，并记录如下表：实验序号导体导体的材料电压U (V)电流I (A) 1 A镍铬合金2 0.2 2 4 0.43 6 0.64 B康铜合金2 0.1 5 4 0.2 6 6 0.3 7 C镍铬合金2 0.4 8 4 0.8 9 6 1.2 10 D 铝镍铁合金 6 0.5 11E铁铬铝合金20.3①分析比较实验序号 (13) 的数据及相关条件，可以归纳得出的初步结论：对于某导体来说，通过它的电流与它两端的电压成正比。

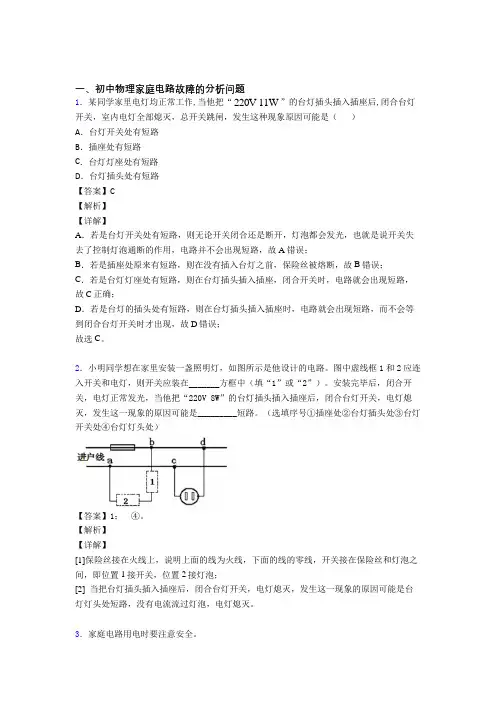

一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

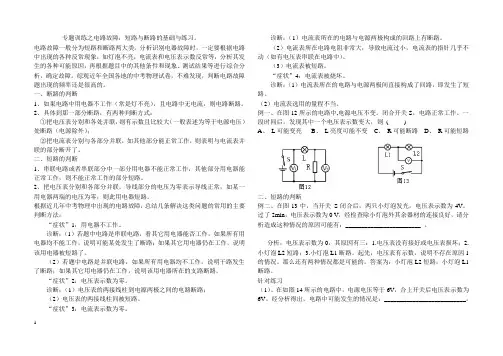

专题训练之电路故障：短路与断路的基础与练习。

电路故障一般分为短路和断路两大类。

分析识别电器故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数反常等，分析其发生的各种可能原因，再根据题目中的其他条件和现象、测试结果等进行综合分析，确定故障。

综观近年全国各地的中考物理试卷，不难发现，判断电路故障题出现的频率还是很高的。

一、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。

2、具体到那一部分断路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（一般表述为等于电源电压）处断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则表明与电流表并联的部分断开了。

二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。

诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

“症状”2：电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。

“症状”3：电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。

（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

（3）电流表被短路。

“症状”4：电流表被烧坏。

诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。

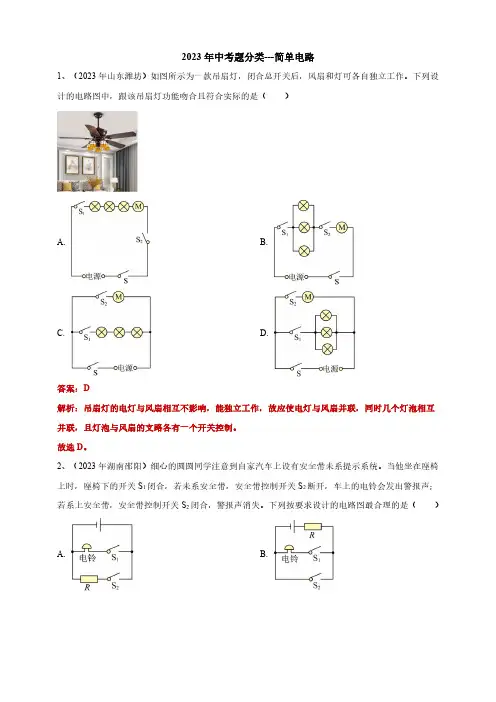

2023年中考题分类---简单电路1、（2023年山东潍坊）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。

下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（）A. B.C. D.答案：D解析：吊扇灯的电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，同时几个灯泡相互并联，且灯泡与风扇的支路各有一个开关控制。

故选D。

2、（2023年湖南邵阳）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。

当他坐在座椅上时，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。

下列按要求设计的电路图最合理的是（）A. B.C. D.答案：B解析：A．电铃与定值电阻R并联，S1控制电铃工作，S2控制定值电阻工作。

当开关S1闭合时，电铃发声，与开关S2的断开和闭合无关，与题意不符，故A不符合题意；B．电铃与S1串联，与S2并联，乘客坐下时S1闭合，电铃与定值电阻串联，电铃电路接通，电铃发声；若系上安全带，开关S2闭合，将电铃短接，则电铃无声，与题意相符，故B符合题意；C．定值电阻R与S1串联，与S2并联，乘客坐下时S1闭合，电铃与定值电阻串联，电铃电路接通，电铃发声；当安全带控制开关S2闭合，定值电阻短接，电铃两端电压升高，电铃发声更响，不符合题意，故C不符合题意；D．两开关并联，无论乘客坐下，或是系上安全带，电铃都会发声，与题意不符，故D不符合题意。

故选B。

3、（2023年黑龙江龙东）家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是A.B.C.D.答案：D解析：A.两电器串联，不能独立工作，故A错误；B.两电器串联，不能独立工作，故B错误；C..两电器串联,S控制整个电路，S1控制电风扇，灯不能单独工作，故C错误；D.照明灯与风扇并联，且各自的支路有一个开关控制，灯与风扇能同时工作，又能分别独立工作，故D正确．故选D.点睛：由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．4、（2023吉林）如图所示的电路中，当开关S闭合时，灯泡L1、L2组成的电路为并联的是（）A．B．C．D．答案：B解析：A．电流从电源正极依次通过灯泡L1、L2和开关S回到电源负极，电流路径只有一条，是串联电路，故A不符合题意；B．开关闭合后，电流从电源正极出来，在左侧交点处分为两条支路，一条经灯泡L1到达右侧交点，一条经灯泡L2到达右侧交点，然后汇合后经开关S回到负极，是并联，故B符合题意；C．开关S闭合后，电流从电源正极出来，经过灯泡L1，由于开关闭合后灯泡L2被短路，然后电流经开关S回到电源负极，电路是L1的简单电路，故C不符合题意；D．开关S闭合后，灯泡L1被导线短路，电路是灯泡L2的简单电路，故D不符合题意。

2013年上海中考物理试卷含答案(word版)2013年上海市初中毕业统一学业考试理化试卷（物理部分）（满分150分，考试时间100分钟）考生注意：1、本试卷物理部分含五个大题。

2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子中带负电的是（）A．质子B．电子C．中子D．原子核2．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲D．排气冲程3．光从空气射人水中，入射角为︒0，折射角为（）A．︒0B．︒30C．︒45D．︒60 4．在图1所示的E、F、P、Q四点中，磁场最强的是（）A．E点B．F点C．P点D．Q 点5．在图２所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A示数的乘积1C．电流表A示数D．电压表V示数与1电流表A示数的乘积6．如图3所示，一个同学用水平力F推停在水平地面上的汽车，但没有推动。

推车时水平力F与地面对车的摩擦力f的大小关系是（）A．F一定小于f B．F可能小于fC．F一定等于f D．F可能大于f 7．甲、乙两车分别从P Q、两点同时同向运动，它们的t s 图像分别如图4（a）、（b）所示，经过6秒甲、乙相遇。

甲、乙的速度分别为v、乙v，甲、间的距离为s，则（）P QA ．乙甲v v>，16s =米 B ．乙甲v v >，8s =米 C ．乙甲v v <，16s =米 D ．乙甲v v <，8s =米8．如图5所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等。

现沿水平方向切去部分甲并从容器中抽取部分乙后，甲对地面的压强大于乙对容器底部的压强。

授课主题 电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。

注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。

2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。

3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。

二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。

所以题型中均以可能存在的形式出现选项。

题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。

1.串联电路双故障故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。

3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（） A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

2013年中考物理试题汇编——电功率一、选择题D．节能灯（2013镇江）11．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（2013•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（2013•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （2013齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（2013四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（2013•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （2013年福州）14．如图10所示电路，电源电压保持不变。

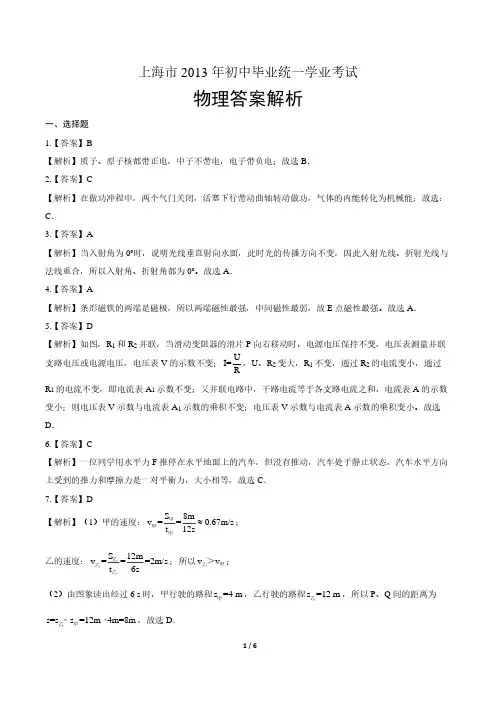

2013年上海市中考物理试题及参考答案与解析一、选择题（本大题共8小题，每小题2分，共16分，下列各题均有一个正确选项）1．在原子中带负电的是（）A．质子B．电子C．中子D．原子核2．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3．光从空气射入水中，入射角为0°，折射角为（）A．0°B．30°C．45°D．60°4．如图所示的E，F，P，Q四点中，磁场最强的是（）A．E点B．F点C．P点D．Q点5．如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积6．如图所示，一位同学用水平力F推停在水平地面上的汽车，但没有推动．推车时水平力F与地面对车的摩擦力f的大小关系是（）A．F一定小于f B．F可能小于f C．F一定等于f D．F可能大于f7．甲、乙两车分别从P、Q两点同时同向运动，它们的s﹣t图象如图（a）、（b）所示，经过6秒甲、乙相遇．甲、乙的速度分别为v甲、v乙，P、Q间的距离为s，则（）A．v甲＞v乙，s=16米B．v甲＞v乙，s=8米C．v甲＜v乙，s=16米D．v甲＜v乙，s=8米8．如图所示：均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等．现沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压强大于乙对容器底部的压强．若甲、乙剩余部分的体积分别为V甲、V乙，则（）A．V甲可能等于V乙B．V甲一定大于V乙C．V甲可能小于V乙D．V甲一定小于V乙二、填空题（共26分)9．（3分）上海地区家用照明电路的电压为_________伏；奥斯特通过实验发现_________周围存在磁场；额定功率为1千瓦的用电器正常工作3小时，耗电_________度．10．（3分）温度一定时，声波在不同介质中的传播速度是_________的（选填“相同”或“不同”）．如图蒙住双眼的小王能辨别周围同学的声音，这是因为不同人声音的_________不同，同时还可以根据声音的_________来判断周围同学离他的远近（均选填“响度”、“声调”或“音色”）．11．（3分）随着我国科技的发展，国人的登月梦想终将实现．以地球为参照物，月球是_________的（选填“运动”或“静止”）．若把一个物体从地球运到月球，该物体的质量_________、惯性_________（均选填“变大”、“不变”或“变小”）．12．（3分）10秒内通过某导体横截面的电荷量为6库，通过导体的电流为_________安，该导体两端的电压为6伏，该导体的电阻为_________欧．若将该导体两端的电压改变为10伏，它的电阻为_________欧．13．（3分）2千克的水温度降低5℃，水放出的热量为_________焦．水的比热容在常见的物质中是比较_________的，因此沿海地区昼夜温差比同纬度的内陆地区_________（均选填“大”或“小”）．[c水=4.2×103焦/（千克•℃）]．14．（3分）如图所示，滑轮_________可以看作等臂杠杆（选填“A”或“B”）；若物体所受重力均为20牛且处于静止状态，不计摩擦和滑轮重力，力F2的大小为_________牛；物体上升时，它的重力势能_________（选填“增大”、“不变”和“减小”）．15．（4分）在如图所示的电路中添加一根完好的导线，连接A，B，C，D四点中的两点：①为避免实验中电源短路，导线不能连接_________两点．②在避免电源短路的情况下，若导线连接的是_________两点，则闭合电键S前后，电路中的一个电表的示数始终为零．16．（4分）请依据下表中太阳系部分行星的相关数据，回答问题：金星地球火星与太阳间平均距离（106千米）108 150 230表面平均温度（℃）约470 15 ﹣30已知卫星个数（个）0 1 2绕日周期（年）约0.6 1 1.9自转周期（日）约243 1 1①行星表面平均温度与行星离太阳远近的关系是_________．②三颗行星中，在_________上“年”比“日”短．三、作图题（共6分）17．（3分）在图中，重为4牛的均匀球体保持静止，用力的图示法画出该球所受的重力G．18．（3分）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置。

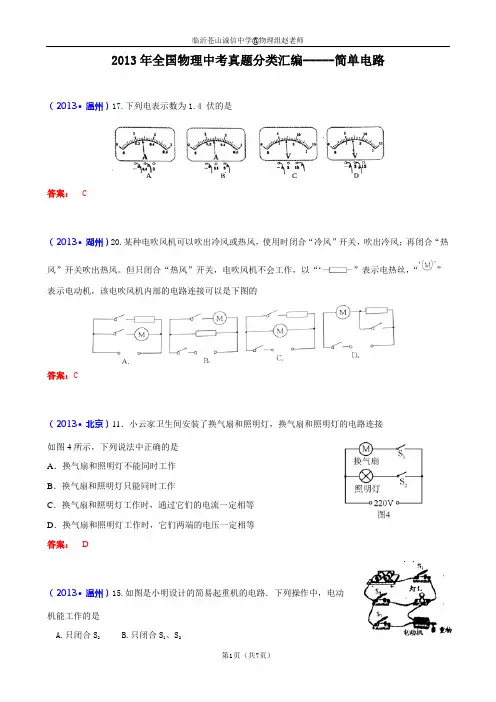

2013年全国物理中考真题分类汇编-----简单电路（2013·温州）17.下列电表示数为1.4 伏的是答案： C（2013·湖州）20.某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。

但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的答案：C（2013·北京）11．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等答案：D（2013·温州）15.如图是小明设计的简易起重机的电路．下列操作中，电动机能工作的是A.只闭合S2B.只闭合S1、S2C.只闭合S3D.只闭合S1、S3答案： D（2013· 北京）1．在国际单位制中，电压的单位是A ．安培B ．伏特C ．焦耳D ．瓦特 答案： B（2013· 舟山）18.某取暖器在只闭合开关S 1时送冷风，同时闭合开关S 1、S 2时送热风。

为了安全起见，取暖器一般都要安装一个跌倒开关S ，使取暖器倾倒时整个电路断开。

下列符合该取暖器工作要求的电路是答案：Ａ（2013· 菏泽）4．太阳能路灯设计优美，为城市增添了亮丽的风景。

图2是一款路灯的图片，下列说法错误的是（ ）A ．太阳能电池板把太阳能转化为电能对灯泡供电B ．两只灯泡可以用一个开关控制，说明两灯是串联连接的C ．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和D ．漫反射也遵循反射定律 答案：B（2013· 泰州）32．有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示）表示）只有在吹风机启动后才可以工作。

2013年上海市中考物理试题(含答案)一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子中带负电的是（ ） A ．质子B ．电子C ．中子D ．原子核2．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（ ）A ．吸气冲程B ．压缩冲程C ．做功冲D ．排气冲程3．光从空气射人水中，入射角为︒0，折射角为（ ）A ．︒0B ．︒30C ．︒45D ．︒60 4．在图1所示的E 、F 、P 、Q 四点中，磁场最强的是（ ）A ．E 点B ．F 点C ．P 点D ．Q 点5．在图２所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，变小的是（ ） A ．电压表V 示数 B ．电压表V 示数与电流表1A 示数的乘积 C ．电流表1A 示数D ．电压表V 示数与电流表A 示数的乘积6．如图3所示，一个同学用水平力F 推停在水平地面上的汽车，但没有推动。

推车时水平力F与地面对车的摩擦力f 的大小关系是（ ） A ．F 一定小于f B ．F 可能小于f C ．F 一定等于fD ．F 可能大于f7．甲、乙两车分别从P Q 、 两点同时同向运动，它们的t s -图像分别如图4（a ）、（b ）所示，经过6秒甲、乙相遇。

甲、乙的速度分别为甲v 、乙v ，P Q 、间的距离为s ，则（ ） A ．乙甲v v >，16s =米 B ．乙甲v v >，8s =米 C ．乙甲v v <，16s =米D ．乙甲v v <，8s =米8．如图5所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等。

现沿水平方向切去部分甲并从容器中抽取部分乙后，甲对地面的压强大于乙对容器底部的压强。

若甲、乙剩余部分的体积分别是V V 甲乙、，则（ ） A ．甲V 可能等于乙V B ．甲V 一定大于乙V C ．甲V 可能小于乙VD ．甲V 一定小于乙V二、填空题（共26分）请将结果填入答题纸的相应位置。

物理试卷 第1页（共6页） 物理试卷 第2页（共6页）绝密★启用前上海市2013年初中毕业统一学业考试物 理一、选择题(共16分)下列各题均只有一个正确选项,请将正确选项的代号用2B 铅笔填涂在答题纸的相应 位置上,更改答案时,用橡皮擦去,重新填涂。

1.原子中带负电的是( )A .质子B .电子C .中子D .原子核2.四冲程汽油机在工作过程中,将内能转化为机械能的冲程是( )A .吸气冲程B .压缩冲程C .做功冲程D .排气冲程 3.光从空气射人水中,入射角为0°,折射角为( )A .0°B .30°C .45°D .60° 4.在图1所示的E 、F 、P 、Q 四点中,磁场最强的是( )A .E 点B .F 点C .P 点D .Q 点5.在图2所示的电路中,电源电压保持不变。

闭合电键S ,当滑动变阻器的滑片P 向 右移动时,变小的是( )A .电压表V 示数B .电压表V 示数与电流表1A 示数的乘积C .电流表1A 示数D .电压表V 示数与电流表A 示数的乘积6.如图3所示,一个同学用水平力F 推停在水平地面上的汽车,但没有推动。

推车时 水平力F 与地面对车的摩擦力f 的大小关系是( )A .F 一定小于fB .F 可能小于fC .F 一定等于fD .F 可能大于f7.甲、乙两车分别从P 、Q 两点同时同向运动,它们的s —t 图像分别如图4(a )、(b )所示,经过6秒甲、乙相遇。

甲、乙的速度分别为v 甲、v 乙,P 、Q 间的距离为S ,则( )A .v v 乙甲＞,16s =米B .v v 乙甲＞,8s =米C .v v 乙甲＜,16s =米D .v v 乙甲＜,8s =米8.如图5所示,均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上,甲、乙 质量相等。

现沿水平方向切去部分甲并从容器中抽出部分乙后,甲对地面的压强 大于乙对容器底部的压强。

中考物理试题调研【题型49】简单电路的故障分析（含答案）参考答案母题探究典例238如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5 V”字样，(1)请指出电路连接中的两个错误和不当之处：①②(2)他们改正电路连接中的错误和不当之处后，闭合开关，移动滑动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱．出现这种现象的原因是：【答案】 (1)①电压表没有并联在小灯泡的两端（电压表并联在了滑动变阻器的两端）②电压表（电流表）选择的量程过大(2)电源电压过低典例 239在如图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障，开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是A．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路解析：由题图可知，只有电阻R短路时，灯泡L发光，A错；只有电阻R断路时，开关S闭合前后，电流表的指针位置会改变，B错；只有电阻R短路时，灯泡L会发光，并且开关闭合前后，电流表指针的位置不变，C正确；只有电阻R断路时，断开开关S灯泡L不会发光，D错．【答案】C典例240在如图所示的电路中，闭合开关，调节滑动变阻器时，发现两只电表中有一只电表的示数突然明显变小，另一只电表的示数突然明显变大，继续调节滑动变阻器，两表示数均无明显变化．下列判断中正确的是A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动解析：如果灯L断路，电压表就串联在电路中了，由于电压表的电阻很．大，R滑远小于R电压表，无论如何移动滑片都不起作用，电路中的电流很小，电压表示数接近电源电压，所以A正确，如果灯L短路，电压表的示数为O，移动滑片电流表示数会变化，B不符合题意，滑动变阻器R一旦断路，电路断路，两表均没有示数，C错误．滑动变阻器R的滑片向左滑动，尺总变小，电路的电流变大，电流表示数变大，电压表示数变大，也不符合题意，D错误．【答案】 A举一反三如图所示，是王彪同学连接的测电阻Rx 的电路．(1)电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．(2)改正后，王彪在闭合开关时发现两表的指针正常运转但总是晃动，无法准确计数，造成此现象的原因可能是【答案】 (1)如图所示．(2)电路中某处接触不良典例242如图所示电路，电源电压保持不变，三只电表均完好．开关S 闭合后，发现只有两个电表的指针发生偏转，’若电路中只有一个灯泡出现了故障，则可能是A．电压表V．示数为零，灯L1断路B．电压表V．示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路解析：灯L1断路时，电压表V1示数接近电源电压，A错；灯L1短路时，电压表V1示数为零，另外两个电表的指针发生偏转，B正确；灯L2断路时，电流表A示数为零，电压表Vl示数也为零，与题意不符，C错；灯L2短路时，三只电表均有示数，指针都发生偏转，与题意不符，D错，【答案】 B典例243如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是A．L1灯丝断了 B．L1短路C．L2灯丝断了 D．L2短路解析：两灯都不发光、电流表示数为O，说明电路某处断路，这时如果电压表有示数则说明和电压表并联部分断路，但是现在电压表无示数，说明是和电压表并联部分以外的某处电路断路，因此很可能是L．发生了断路．【答案】 A典例244如图所示，在探究电流和电压的关系的实验中，闭合开关，发现小灯泡不亮，电流表无示数，用电压表检测，发现U AB=U AC=U AD=U AE =3 V；U BE =O．则故障原因可能是A．滑动变阻器短路B．小灯泡灯丝断了C．电流表短路D．开关接触不良【答案】D。

2013年上海中考物理试卷(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2013年上海中考物理试卷(含答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2013年上海中考物理试卷(含答案)的全部内容。

2012年上海中考物理试卷解析一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去,重新填涂．4．在原子核中,带正电的粒子是(）6．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）分析判断．解：①从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压，∵电源的电压保持不变，∴电压表的示数不变；②当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律I=可知，滑动变阻器所在支路中的电流变小；③电阻R1两端的电压和电阻都不变,根据欧姆定律I=可知，通过电阻R1的电流不变，即电流表A1的示数不变；④根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小．A、电流表A示数与电流表A1示数的差值即为通过滑动变阻器的电流,而滑动变阻器所在支路中的电流变小，所以A不符合题意．B、∵电压表的示数不变，电流表A的示数变小,∴电压表V示数与电流表A示数的比值变小,所以B不符合题意．C、∵电压表的示数不变，电流表A的示数变小，∴电压表V示数与电流表A示数的乘积变小，所以C不符合题意．D、∵电压表的示数不变，电流表A1的示数不变，∴电压表V示数与电流表A1示数的乘积不变，所以D符合题意．故选D．本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方7．甲、乙两物体同时同地同方向开始做匀速直线运动,甲的速度大于乙的速度，它们的s﹣t 图象如图所示a、b、c三条图线中的两条，运动5秒甲、乙间的距离大于2米，则()（3)根据图象a、b、c的速度及它们5s的路程差，根据题意选择答案．:解：(1）由图象知：对应同一时间t（如t=4s)a、b、c的路程关系为S＞S b＞S c，a 由速度公式V=可知，V a＞V b＞V c；（2）由s﹣t图象知，t=5s时，S a﹣S b＞3m＞2m，S a﹣S c＞4m＞2m，S b﹣S c＜2m；（3）由(1)、(2)可知甲的图象一定是图线a；乙图象可能是图线b,也可能是图线c;故选A．:本题是一道物体的s﹣t图象题，对初中学生来说有一定的难度；分析清楚图象，由图8．如图所示．放在水平地面上的物体A、B高度相等，A对地面的压力小于B对地面的压力．若在两物体上部沿水平方向切去相同的厚度，则切去部分的质量m A′、m B′的关系是（）二、填空题（共26分）请将结果填入答题纸的相应位置．。

上海历年中考真题汇编：电学计算1、（2006上海中考17）在图l0(a)所示的电路中，电源电压为6伏且不变，滑动变阻器R2上标有“50Ω2A”字样。

闭合电键S，移动滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安。

求：（1）滑动变阻器R2接入电路的阻值。

（2）电阻R1的阻值。

（3）在移动滑片P的过程中，通过电阻R1的最大电流I最大。

（4）改变滑片P的位置，使电压表、电流表指针偏离零刻度线的角度恰好相同，如图10(b)和(c)所示，此时滑动变阻器R2接入电路的阻值。

2、（2008上海中考17）在图10所示的电路中，电源电压为15V且不变，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S后，电流表的示数为0.2A，电压表的示数为2V。

求：（1）滑动变阻器R2连入电路的阻值；（2）电阻R1消耗的电功率P1；（3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片P电路能正常工作。

①应选择的电阻阻值为__________Ω。

②满足上述要求时，变阻器R2连入电路的阻值范围。

3、（2009上海中考22）在图11所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω1A”字样。

闭合电键S后，电流表A的示数为0.5安，电压表V l的示数为10伏，电压表V2的示数为6伏。

求：①定值电阻R1的阻值。

②此时滑动变阻器R2消耗的电功率P2。

③请用定值电阻来替换电阻R1，并选择合适的电表量程。

要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作。

第一，符合上述条件的所有可能的定值电阻阻值：__________________。

第二，满足上述要求时，电流表示数的最小值。

（写明必要理由）图114、（2010上海中考21）如图10所示的电路，电源电压为6V且保持不变．滑动变阻器R2标有“2A 10Ω”的字样．滑动变阻器滑片P在最右端时，闭合电键S，通过电阻R1的电流为0.5A．求：（1）电阻R1的阻值；（2）通过干路中的电流；（3）移动滑动变阻器滑片P，在电路安全工作的情况下，R2消耗的电功率范围．5、（2011上海中考21）在图9（a ）所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为30欧。

2013年上海市初中毕业统一学业考试理化试卷（物理部分）（满分150分，考试时间100分钟）考生注意：1、本试卷物理部分含五个大题。

2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上， 更改答案时，用橡皮擦去，重新填涂。

1．原子中带负电的是（ ） A ．质子B ．电子C ．中子D ．原子核2．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（ ）A ．吸气冲程B ．压缩冲程C ．做功冲D ．排气冲程3．光从空气射人水中，入射角为︒0，折射角为（ ）A ．︒0B ．︒30C ．︒45D ．︒60 4．在图1所示的E 、F 、P 、Q 四点中，磁场最强的是（ ）A ．E 点B ．F 点C ．P 点D ．Q 点5．在图２所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时， 变小的是（ ） A ．电压表V 示数B ．电压表V 示数与电流表1A 示数的乘积C ．电流表1A 示数D ．电压表V 示数与电流表A 示数的乘积6．如图3所示，一个同学用水平力F 推停在水平地面上的汽车，但没有推动。

推车时水平力F 与地面对车的摩擦力f 的大小关系是（ ） A ．F 一定小于f B ．F 可能小于f C ．F 一定等于fD ．F 可能大于f7．甲、乙两车分别从P Q 、 两点同时同向运动，它们的t s -图像分别如图4（a ）、（b ）所示， 经过6秒甲、乙相遇。

甲、乙的速度分别为甲v 、乙v ，P Q 、间的距离为s ，则（ ） A ．乙甲v v >，16s =米 B ．乙甲v v >，8s =米 C ．乙甲v v <，16s =米D ．乙甲v v <，8s =米8．如图5所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等。
