T J E B K S各型热电偶分度表

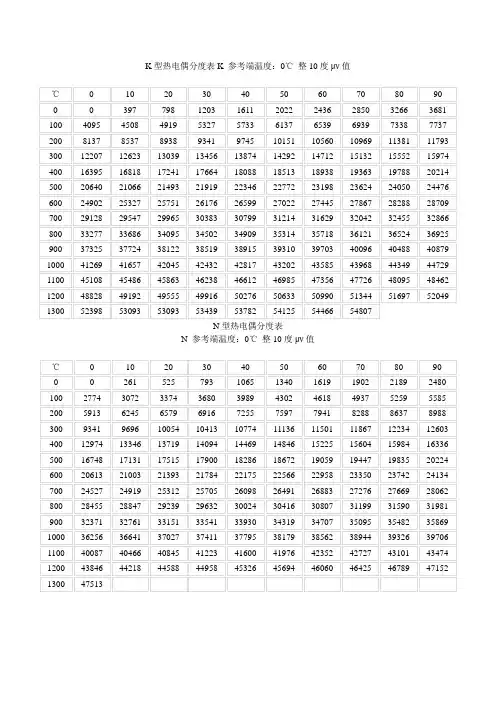

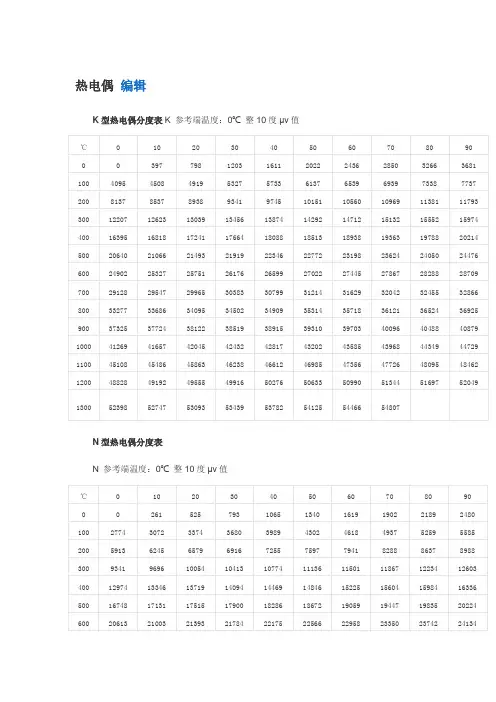

K型热电偶分度表K 参考端温度：0℃整10度μν值
N型热电偶分度表
N 参考端温度：0℃整10度μν值
E型热电偶分度表
E 参考端温度：0℃整10度μν值
J型热电偶分度表
J 参考端温度：0℃整10度μν值
T型热电偶分度表
T 参考端温度：0℃整10度μν值
S型热电偶分度表
S 参考端温度：0℃整10度μν值
R 参考端温度：0℃整10度μν值
B 参考端温度：0℃整10度μν值
钨铼5-钨铼26热电偶分度表
W5/26 参考端温度：0℃整10度μν值
钨铼3-钨铼25热电偶分度表
W3/25 参考端温度：0℃整10度μν值
编辑本段热电阻
Pt100型热电阻分度表
Pt100 R(0℃)=100.00Ω 整10度电阻值Ω
Pt10型热电阻分度表
Pt10 R(0℃)=10.00Ω 整10度电阻值Ω
Cu50型热电阻分度表
Cu50 R(0℃)=50.000Ω 整10度电阻值Ω
Cu100型热电阻分度表
Cu100 R(0℃)=100.00 整10度电阻值Ω。

热电偶产品分类总结南京万达仪表厂/ 2010-03-11一、铠装热电偶1、应用通常和显示仪表、记录仪表、电子计算机配套使用。

直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

2、特点热响应时间少，减少动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。

3、工作原理铠装热电偶的电极有两根不同导体材质组成。

当测量与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

4、测量范围型号分度号允许等级ⅠⅡ允差值测量范围℃允差值测量范围℃WRNK K ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WRMK N ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WREK E ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-800 ±0.004︱t︱ 333-900WRFK J ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-750 ±0.004︱t︱ 333-750WRCK T ±1.5℃ -40-125 ±1℃ -40-133±0.004︱t︱ 125-350 ±0.075︱t︱ 133-350WRPK S ±1℃ 0-1100 ±2.5℃ 0-600±[0.003（t-1100）] 1100-1600 ±0.0025︱t︱ 600-16005、常温绝缘电阻GH3030 良好的抗氧化性与加工性能，测温热电偶保护管、高温氧化气氛下使用GH3039 Ni/Cr/Mo 800℃下有足够的持久强度、良好的冷热疲劳性能和抗渗碳性能，易于焊接、冷冲压成型1Cr18Ni9Ti ——奥氏体不锈钢的牌号（钢号）。

S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。

偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。

R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。

1967年至1971年间，英国NPL，美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明，R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。

R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

热电阻精度等级热响应时间热电偶的精度等级（参比端处于0℃）铜热电阻的允许误差为±（0.30+0.006|t|）；铂热电阻根据精度不同，允许误差也不相同。

根据国标GB/T 30121-2013《工业铂电阻及铂电阻感温元件》，铂电阻的允差登记被分为：1. C级，±（0.60+0.01|t|）；2. B级，±（0.30+0.005|t|）；3. A级，±（0.15+0.002|t|）；4. AA级，±（0.1+0.0017|t|）；另有铂电阻生产企业声称可以生产3A甚至5A级铂电阻，这些基本是以B级铂电阻的精度为基准设定的。

注：|t|为温度绝对值。

绝缘骨架材料不同绝缘骨架材料应对的使用温度，以及特点不尽相同：1.云母：适用温度范围-200~700℃，这种骨架抗震动性能强，响应速度快，但温度过高将产生水解；2.玻璃：适用温度范围-200~600℃，这种材料体积小，响应快，抗振性好，绝缘性能好，热膨胀系数与铂电阻丝材料相近；3.陶瓷：适用温度范围-200~850℃，这种材料体积小，响应快，抗振性好，绝缘性能好，热膨胀系数与铂电阻丝材料相近，化学稳定性好，高温下不与铂起化学反应；4.塑料：适用温度范围-50~150℃，这种材料有较好的力学性能，尺寸稳定。

低温热电阻当用于测量120K以下温度时，常用热电阻无法使用，因此必须选用低温热电阻。

低温热电阻常用于对液态天然气、液氢、液氨、超导等应用场合，因此这些热电阻具有体积小、反应速度快、精确度高、复现性和稳定性好等特点。

1：铂电阻电阻率与温度关系曲线；2：铂电阻相对灵敏度曲线1.低温铂电阻：适用温度范围13~90K，具有灵敏度高，线性度好，性能稳定，通用性强，分度标准化等特点，但当温度低于13K时，灵敏度显著下降。

2.铑铁热电阻：适用温度范围0.3~20K，恰好弥补了低温铂电阻的不足，这种电阻的缺点是电阻丝的均匀性差。

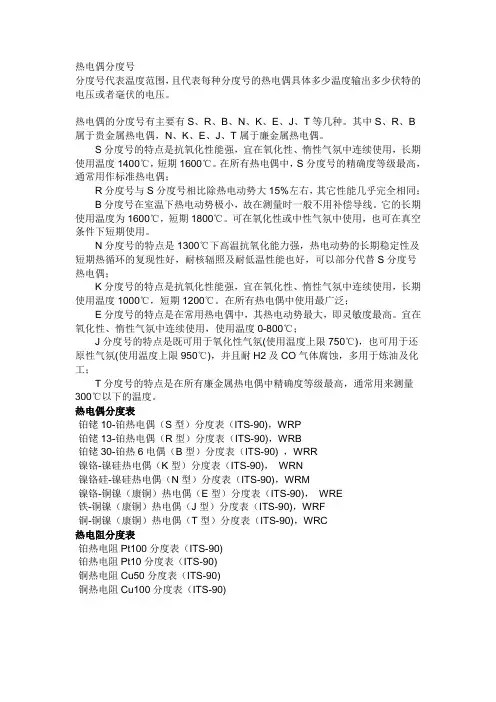

热电偶分度号分度号代表温度范围，且代表每种分度号的热电偶具体多少温度输出多少伏特的电压或者毫伏的电压。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。

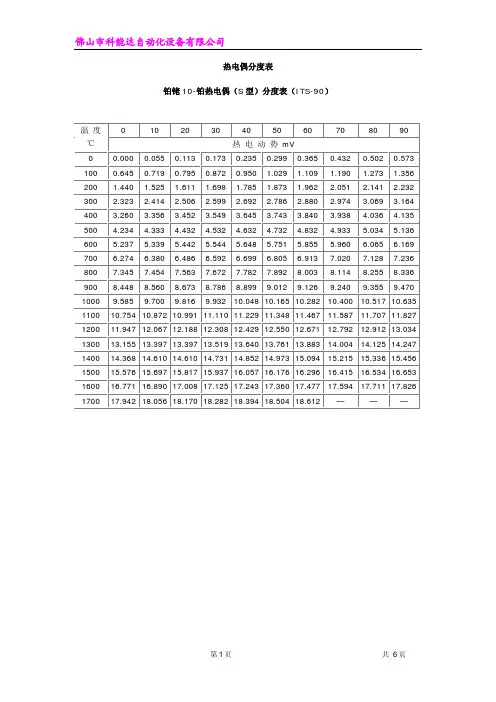

热电偶分度表·铂铑10-铂热电偶（S型）分度表（ITS-90)，WRP·铂铑13-铂热电偶（R型）分度表（ITS-90)，WRB·铂铑30-铂热6电偶（B型）分度表（ITS-90) ，WRR·镍铬-镍硅热电偶（K型）分度表（ITS-90)，WRN·镍铬硅-镍硅热电偶（N型）分度表（ITS-90)，WRM·镍铬-铜镍（康铜）热电偶（E型）分度表（ITS-90)，WRE·铁-铜镍（康铜）热电偶（J型）分度表（ITS-90)，WRF·铜-铜镍（康铜）热电偶（T型）分度表（ITS-90)，WRC热电阻分度表·铂热电阻Pt100分度表（ITS-90)·铂热电阻Pt10分度表（ITS-90)·铜热电阻Cu50分度表（ITS-90)·铜热电阻Cu100分度表（ITS-90)1.铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

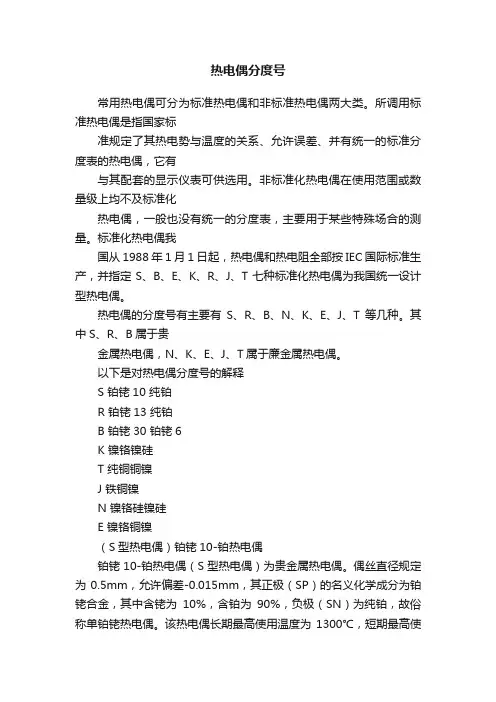

热电偶分度号常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

以下是对热电偶分度号的解释S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍（S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。
