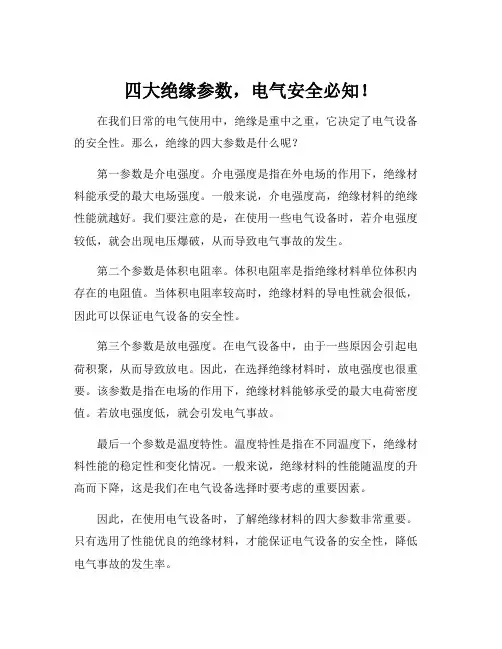

四大绝缘参数，电气安全必知！
在我们日常的电气使用中，绝缘是重中之重，它决定了电气设备的安全性。
那么，绝缘的四大参数是什么呢？
第一参数是介电强度。
介电强度是指在外电场的作用下，绝缘材料能承受的最大电场强度。
一般来说，介电强度高，绝缘材料的绝缘性能就越好。
我们要注意的是，在使用一些电气设备时，若介电强度较低，就会出现电压爆破，从而导致电气事故的发生。
第二个参数是体积电阻率。
体积电阻率是指绝缘材料单位体积内存在的电阻值。
当体积电阻率较高时，绝缘材料的导电性就会很低，因此可以保证电气设备的安全性。
第三个参数是放电强度。
在电气设备中，由于一些原因会引起电荷积聚，从而导致放电。
因此，在选择绝缘材料时，放电强度也很重要。
该参数是指在电场的作用下，绝缘材料能够承受的最大电荷密度值。
若放电强度低，就会引发电气事故。
最后一个参数是温度特性。
温度特性是指在不同温度下，绝缘材料性能的稳定性和变化情况。
一般来说，绝缘材料的性能随温度的升高而下降，这是我们在电气设备选择时要考虑的重要因素。
因此，在使用电气设备时，了解绝缘材料的四大参数非常重要。
只有选用了性能优良的绝缘材料，才能保证电气设备的安全性，降低电气事故的发生率。
电气绝缘知识，你知道多少一、绝缘基础知识绝缘是指利用绝缘材料和构件将不等的导体分隔开，使其没有电气连接电机以保持不同的电位，从而保证带电部件能够正常运行。
绝缘是电气设备结构中的重要组成部分。
具有护套作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
电力系统正常人运行时，身处电气设备绝缘是长期处在工作电压作用之下的。
但是，由于各种原因，电力线路中的电压有时会出现中均短时升高的现象，即产生过电压。
过电压可分为：雷电过电压和内所过电压。
雷电过电压：由于设备雷击造成的或在设备附近发生雷击而感应产生的过电压；内过电压有分为暂时过电压和操作过电压。
暂时过电压低电压是由于系统中发生事故或发生谐振而引起的过电压；过电压操作过电压是由于系统中会的操作（投、切）引起的过电压。
过电压的作用时间虽然很短，但过电压的数值却大大超过正常工作电压，因此，易造成绝缘的摧残。
所以，设备绝缘应能耐受工作电压的持续作用外，还必须能耐受过电压的作用。
为了电气设备安全可靠地运行，除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外，还要保证及提高绝缘本身的耐受电压，这两个方面就构成了大多高电压技术的主要内容。
如何保证及提高设备绝缘的耐受电压，设计出高母廖氏先进的绝缘结构则是高电压绝缘所讨论的内容。
在工作电压和过电压作用下，绝缘会发生电导、极化、损耗、老化、放电击穿等现象。
为了设计出技术先进、经济合理而又安全可靠的绝缘结构，首先掌握各类绝缘材料在电场作用下的电气物理性能，绝缘材料在强电场中的击穿特性及其规律尤为重要。
只有知道了绝缘材料本身耐受电压功率的规律随后，才能进行绝缘的设计（考虑绝缘结构、选择绝缘距离或绝缘厚度等）。
其次，绝缘腐蚀的破坏决定于作用在其上的电场强度，在满足电气设备基本要求的其要求前提下所，应设法改善绝缘结构中，使其电场分布尽可能地均匀，以减少电场强度。
另外，采用新型绝缘材料。
电气绝缘基础知识电气绝缘是指在高电压、高电流和强磁场环境中，能够保持电路之间的绝缘状态，保证电路中电子设备的正常运行。
电气绝缘是现代电子工程和电力系统中不可或缺的基本要求。
一、电气绝缘的原理电气绝缘的原理主要基于两个因素：电导率和介电常数。
电导率是指材料传导电流的性能，而介电常数则表示材料在电场中的极化能力。
电气绝缘材料通常具有较高的电导率和介电常数，能够有效地阻挡电流的通过，从而保持电路之间的绝缘状态。
二、电气绝缘材料的选择在选择电气绝缘材料时，需要考虑其电气性能、机械性能、耐候性和环境适应性等方面。
常用的电气绝缘材料包括：塑料、橡胶、陶瓷、玻璃等。
不同的材料具有不同的特点和应用场景，需要根据具体需求进行选择。
三、电气绝缘的测试为了保证电气绝缘的性能和质量，需要进行一系列的测试。
其中包括：耐电压测试、绝缘电阻测试、介质损耗测试等。
耐电压测试是为了检验电气绝缘材料在高压电场中的绝缘性能；绝缘电阻测试是为了检测材料的电阻值和绝缘性能；介质损耗测试则是为了评估材料的损耗因子和绝缘性能的稳定性。
四、电气绝缘的重要性电气绝缘是保证电力系统安全运行的重要因素之一。
如果电气绝缘失效，会导致电路短路、设备损坏甚至人员伤亡等严重后果。
因此，加强电气绝缘的维护和管理，是保障电力系统和电子设备安全运行的重要措施。
电气绝缘是电力系统和电子设备正常运行的基础，需要充分了解其原理、材料选择、测试方法和重要性等方面。
只有做好电气绝缘的维护和管理，才能确保电力系统和电子设备的安全稳定运行。
一、电气CAD概述电气CAD，全称电气计算机辅助设计，是计算机技术应用于电气工程领域的一种新型设计方法。
它使得电气工程师能够更高效地进行设计、模拟和分析，极大地提高了设计效率和质量。
二、电气图的基本组成电气图主要由以下几个基本元素构成：1、图纸：电气图的基础，通常由一张或若干张图纸组成，用来表示各种电气元件、设备以及它们之间的连接关系。
2、元件：包括各种电气元件，如电阻、电容、电感、开关、电机等。

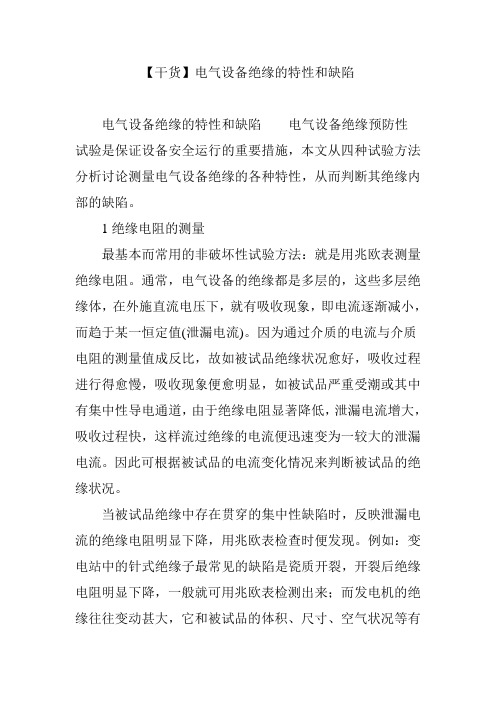

【干货】电气设备绝缘的特性和缺陷电气设备绝缘的特性和缺陷电气设备绝缘预防性试验是保证设备安全运行的重要措施，本文从四种试验方法分析讨论测量电气设备绝缘的各种特性，从而判断其绝缘内部的缺陷。
1绝缘电阻的测量最基本而常用的非破坏性试验方法：就是用兆欧表测量绝缘电阻。
通常，电气设备的绝缘都是多层的，这些多层绝缘体，在外施直流电压下，就有吸收现象，即电流逐渐减小，而趋于某一恒定值(泄漏电流)。
因为通过介质的电流与介质电阻的测量值成反比，故如被试品绝缘状况愈好，吸收过程进行得愈慢，吸收现象便愈明显，如被试品严重受潮或其中有集中性导电通道，由于绝缘电阻显著降低，泄漏电流增大，吸收过程快，这样流过绝缘的电流便迅速变为一较大的泄漏电流。
因此可根据被试品的电流变化情况来判断被试品的绝缘状况。
当被试品绝缘中存在贯穿的集中性缺陷时，反映泄漏电流的绝缘电阻明显下降，用兆欧表检查时便发现。
例如：变电站中的针式绝缘子最常见的缺陷是瓷质开裂，开裂后绝缘电阻明显下降，一般就可用兆欧表检测出来；而发电机的绝缘往往变动甚大，它和被试品的体积、尺寸、空气状况等有关，往往难以给出一定的绝缘电阻值的判断标准。
通常把处于同一运行条件下不同相的绝缘电阻进行比较，或是把这一测量的绝缘电阻和过去对它曾测得的绝缘电阻值进行比较来发现问题；对于容量较大的设备如电机、变压器、电容器等可利用吸收现象来测量它们的绝缘电阻(即绝缘电阻测量值)随时间的变化以判断绝缘状况。
吸收试验反映B级绝缘和B级浸胶绝缘的局部缺陷和受潮程度比较灵敏。
发电机定子绝缘的吸收现象是十分明显的，通常用吸收比K来表示（即60s时兆欧表读数与15s时的读数之比）。
由于K值是两个绝缘电阻之比故与设备尺寸无关，可有利于反映绝缘状态，完好干燥的绝缘，吸收现象明显，吸收比K常较大(大于1.3)；绝缘受潮时，吸收现象不明显，吸收比较小(接近于1)。
需要注意的是，有时当某些集中性缺陷虽已发展得很严重，以致在耐压实验中被击穿，但耐压试验前测出的绝缘电阻值和吸收比均很高，这是因为这些缺陷虽然严重，但还没有贯穿的缘故。
电气绝缘基础必学知识点
1. 绝缘材料的种类和特性：常见的电气绝缘材料有塑料、橡胶、纸、绝缘漆等，它们具有不导电、耐高温、绝缘强度高的特点。
2. 绝缘材料的工作原理：绝缘材料能阻断电流的流动，通过在电场中形成隔离层来实现绝缘效果。
3. 绝缘材料的电气强度和击穿电压：电气强度是指绝缘材料能承受的最大电场强度，击穿电压是指绝缘材料发生击穿的最低电压。
4. 绝缘材料的绝缘阻抗：绝缘材料的绝缘阻抗是指在电场中绝缘材料对电流的阻碍能力，通常用来评估绝缘材料的绝缘性能。
5. 绝缘材料的耐热性能：绝缘材料的耐热性能是指在高温环境下绝缘材料的绝缘性能是否保持稳定。
6. 绝缘材料的湿度特性：湿度对绝缘材料的绝缘性能有一定的影响，因此绝缘材料的湿度特性是评估其在潮湿环境下的绝缘性能的一个重要指标。
7. 绝缘材料的应用范围：电气绝缘材料广泛应用于电力系统、电机、电器设备等领域，用于保护电器设备不受电场的干扰和损坏。
8. 绝缘材料的选择和应用注意事项：在选择和应用绝缘材料时，需要考虑其绝缘性能、耐热性能、耐湿性能等因素，并根据具体应用场景进行合理选择。
9. 绝缘材料的维护和检测方法：绝缘材料需要定期进行维护和检测，
可以采用绝缘电阻测试、局部放电检测等方法来评估绝缘材料的绝缘性能是否正常。
10. 绝缘材料的故障分析和处理方法：当绝缘材料发生故障时，需要进行故障分析并采取相应的处理措施，以确保电器设备的安全运行。

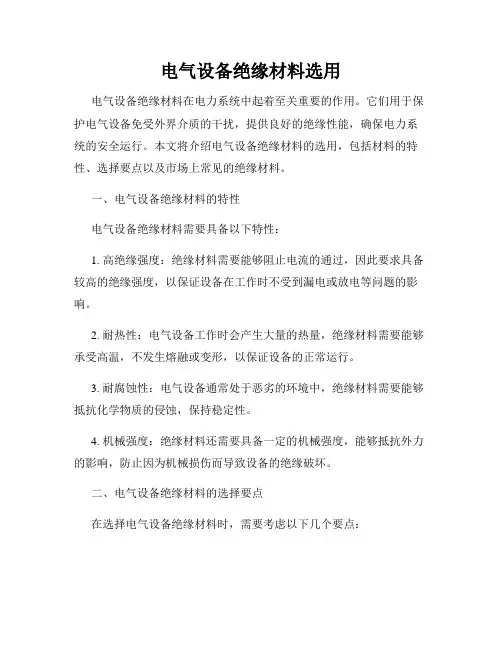

电气设备绝缘材料选用电气设备绝缘材料在电力系统中起着至关重要的作用。
它们用于保护电气设备免受外界介质的干扰，提供良好的绝缘性能，确保电力系统的安全运行。
本文将介绍电气设备绝缘材料的选用，包括材料的特性、选择要点以及市场上常见的绝缘材料。
一、电气设备绝缘材料的特性电气设备绝缘材料需要具备以下特性：1. 高绝缘强度：绝缘材料需要能够阻止电流的通过，因此要求具备较高的绝缘强度，以保证设备在工作时不受到漏电或放电等问题的影响。
2. 耐热性：电气设备工作时会产生大量的热量，绝缘材料需要能够承受高温，不发生熔融或变形，以保证设备的正常运行。
3. 耐腐蚀性：电气设备通常处于恶劣的环境中，绝缘材料需要能够抵抗化学物质的侵蚀，保持稳定性。
4. 机械强度：绝缘材料还需要具备一定的机械强度，能够抵抗外力的影响，防止因为机械损伤而导致设备的绝缘破坏。
二、电气设备绝缘材料的选择要点在选择电气设备绝缘材料时，需要考虑以下几个要点：1. 工作电压等级：不同的电气设备在工作时所承受的电压不同，因此绝缘材料的选择需要考虑到工作电压等级。
一般来说，工作电压越高，绝缘材料的绝缘强度要求越高。
2. 工作温度范围：电气设备在工作过程中会产生一定的热量，绝缘材料需要在工作温度范围内保持稳定性。
选择绝缘材料时需考虑设备的工作温度及周围环境的温度变化。
3. 抗腐蚀性能：根据电气设备所处的环境，选择具备良好抗腐蚀性能的绝缘材料，以保证设备长期使用不受化学介质的腐蚀。
4. 机械强度：根据设备所处的工作环境，选择具备足够机械强度的绝缘材料，能够承受外界的机械冲击和振动。
三、市场常见的电气设备绝缘材料市场上有许多种类的电气设备绝缘材料供选择。
以下是其中几种常见的绝缘材料：1. 绝缘胶带：绝缘胶带是一种常见的绝缘材料，它可以用于包裹导线、连接器等部件，提供绝缘保护。
绝缘胶带通常由聚合物材料制成，具有良好的绝缘性能和耐热性。
2. 绝缘管：绝缘管常用于电气设备连接线路的绝缘保护。

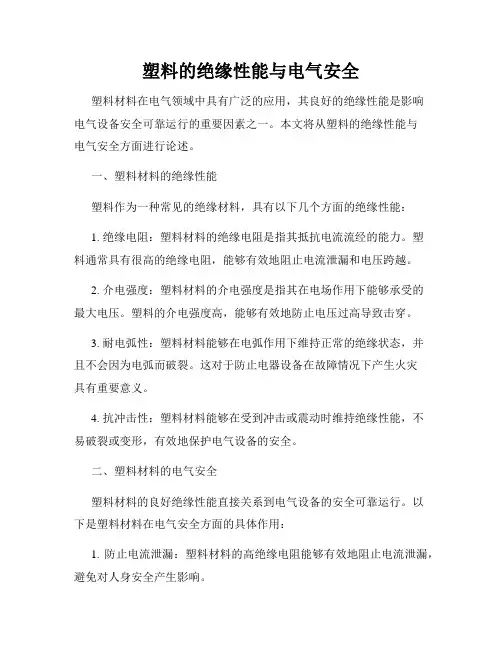

塑料的绝缘性能与电气安全塑料材料在电气领域中具有广泛的应用，其良好的绝缘性能是影响电气设备安全可靠运行的重要因素之一。
本文将从塑料的绝缘性能与电气安全方面进行论述。
一、塑料材料的绝缘性能塑料作为一种常见的绝缘材料，具有以下几个方面的绝缘性能：1. 绝缘电阻：塑料材料的绝缘电阻是指其抵抗电流流经的能力。
塑料通常具有很高的绝缘电阻，能够有效地阻止电流泄漏和电压跨越。
2. 介电强度：塑料材料的介电强度是指其在电场作用下能够承受的最大电压。
塑料的介电强度高，能够有效地防止电压过高导致击穿。
3. 耐电弧性：塑料材料能够在电弧作用下维持正常的绝缘状态，并且不会因为电弧而破裂。
这对于防止电器设备在故障情况下产生火灾具有重要意义。
4. 抗冲击性：塑料材料能够在受到冲击或震动时维持绝缘性能，不易破裂或变形，有效地保护电气设备的安全。
二、塑料材料的电气安全塑料材料的良好绝缘性能直接关系到电气设备的安全可靠运行。
以下是塑料材料在电气安全方面的具体作用：1. 防止电流泄漏：塑料材料的高绝缘电阻能够有效地阻止电流泄漏，避免对人身安全产生影响。
2. 防止电压过高：塑料材料的良好介电强度能够有效地防止电压在电气设备中跨越和积累，避免因电气击穿而导致火灾等事故发生。
3. 防止电弧产生：塑料材料的耐电弧性能能够保护电气设备在故障情况下正常工作，避免电弧引发的火灾和爆炸等事故发生。
4. 保护设备稳定运行：塑料材料的抗冲击性能能够有效地保护电气设备免受外界冲击和振动的影响，保证设备的稳定运行。
三、塑料绝缘电缆的应用塑料材料在电气领域中广泛应用于绝缘电缆的制造中。
绝缘电缆中的塑料绝缘层起到对电流的隔离和保护导体的作用，确保电气设备的正常运行。
不同类型的塑料材料具有不同的绝缘性能和特点，可以根据具体需要选择合适的材料。
常见的塑料绝缘电缆有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。
这些材料具有良好的绝缘性能，能够在各种条件下保持稳定的绝缘性能，满足电气安全的要求。
