提高内组名称人有德行如水至清QC小组课题类型现场型课题名称提高内墙抹灰质量(一次性合格率)活动次数12小组注册号ZR-QC-2016-01注册时间2016年6月9日活动日期2016年6月-2016年12月课题注册号ZR-KT-2016-01成员简介姓名年龄性别职称职务组内职务42女高级工程师项目负责人组长55男高级工程师项目技术负责人副组长47男工程师施工员组员41男工程师质检员组员30男助工资料员组员39男助工材料员组员33男工程师安全员组员32男工程师安全员组员28男助工安全员组员日期:2016年6月10日三、选题理由1、该项目被公司确定为创优工程计划项目,质量目标为争创湖州市建设工程飞英杯奖(优质工程),而内墙抹灰质量是其中的一个重点。
2、墙体抹灰出现空鼓、开裂、起砂等仍是行业的质量通病,公司近几年完工的项目都不同程度的出现了墙体抹灰质量问题。
3、本工程内墙抹灰工程量较大,控制好抹灰质量能避免因大量返工而造成费用和工期的损失。
4、本工程为保障性安居工程,责任重大,提高工程质量显得尤为重要。
因此,我们QC小组选择“提高内墙抹灰质量(一次性合格率)”为活动课题。
四、现状调查根据公司项目部以往的施工经验,结合内墙抹灰施工中存在的问题,我们QC小组在公司领导的带领下对公司其它两个在建工程的内墙抹灰工程进行了实体测量,每个工程抽检10个房间,共抽检了20个房间,每个房间4面墙,每面墙测2处,每处检查平整度和垂直度、阴阳角方正、空鼓、开裂、起砂5项内容。
共检查800项次,合格667项次,不合格133项次,平均一次性合格率83.4%。
同时,我们将现场的测量、统计、分析的数据进行了归纳整理,并做出了缺陷频数统计表如下:缺陷频数统计表表2序号缺陷类别缺陷频数缺陷频率(%)累计频率(%)1空鼓8664.764.72平整度和垂直度偏差1612.076.73阴阳角不方正1410.587.24开裂118.395.55起砂6 4.5100合计133100制表人:张建军日期:2016年6月20日根据缺陷频数统计表绘制出排列图进行分析:制图人:张建军 日期:2016年6月20日图1 内墙抹灰质量缺陷排列图结论:从排列图中可以看出,“空鼓”占了64.7%的频率,是造成内墙抹灰合格率偏低的主要因素,也是我们QC 小组需要解决的问题。

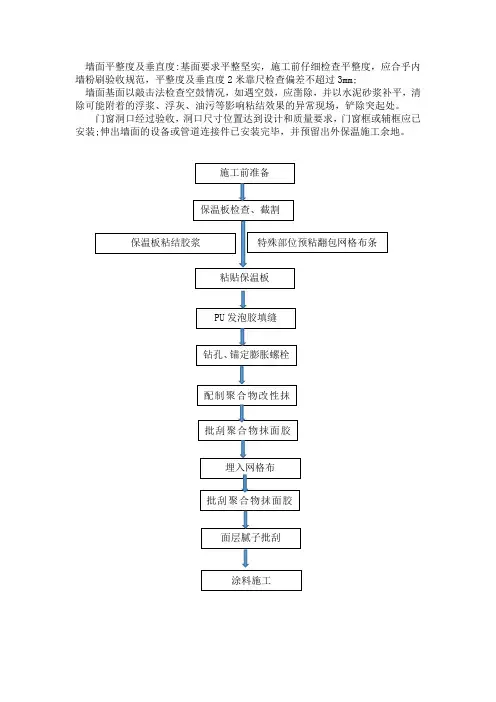

墙面平整度及垂直度:基面要求平整坚实,施工前仔细检查平整度,应合乎内墙粉刷验收规范,平整度及垂直度2米靠尺检查偏差不超过3mm;墙面基面以敲击法检查空鼓情况,如遇空鼓,应凿除,并以水泥砂浆补平,清除可能附着的浮浆、浮灰、油污等影响粘结效果的异常现场,铲除突起处。
门窗洞口经过验收,洞口尺寸位置达到设计和质量要求,门窗框或辅框应已安装;伸出墙面的设备或管道连接件已安装完毕,并预留出外保温施工余地。
材料应该按照有关规定进场,并应该分类挂牌存放。
保温板应该成捆平放,并采取防雨、防潮及防晒的措施。
粘结剂、抗裂砂浆等干混料应该采取防雨、防潮措施。
施工人员应该做好安全、技术交底。
(2)弹控制线在各墙面勒脚处弹出控制基准线,作为首批保温杯的粘贴控制线。
尤其是门窗框处应弹好阳角控制线,以便为后道施工的质量控制奠定基础。
门窗框特殊彩格的部位,尽可能弹出方位线,以防安装错误。
在建筑内墙大角(阳角、阴角)及其他必要处挂垂直基准线,以控制保温板的垂直度和平整度。
(3)系统保温板的安装I粘结剂施工①聚合物改性粘结剂的配制本工程采用的胶粘粉聚苯板粘结剂,在干净的塑料桶里倒入一定量的洁净水,采用手持式电动搅拌器边搅拌边加粉剂粘结剂,二者重量比为1:0.24;充分搅拌5-7分钟,直到搅拌均匀,稠度适中,放置5分钟熟化;使用时,再搅拌一下即可使用。
注意聚合物改性粘结剂只需加净水,不可加入其他添加料如:水泥、砂、防冻剂及其他异物;注意调好的粘结剂宜在3小时内用完,工作完毕,务必及时清洗干净工具。
隐检1:经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。
②保温板上布胶a、保温板标准尺寸为600X 600mm,对角线误差小于2m。
本工程外保温系统安装标准板采用20kg/m板材。
所有板材厚均为100 m,非标准板按照实际需要尺寸加工,保温板切割采用切割器或工具刀切割,尺寸允许偏差士1. 5mm,大小面垂直。
切割后的板端面打磨平整。
(用环氧铁砂纸打磨)隐检2:经验检查保温板切割规范、尺寸符合要求。
常用结构及工程细部节点做法,全方位图片展示!来源:百度文库、中建一局、豆丁施工整理如有侵权,请联系删除结构工程细部节点做法一、规定做法01直螺纹丝头加工做法说明:1、直螺纹丝头加工前,钢筋端头采用专用机具切割。
2、加工成型的有效丝头长度 ==(套筒长 /2 ))+2mm 。
3、直螺纹加工质量应牙形饱满,使用配套工具进行检查、验收。
4、丝头安装保护帽,分类码放整齐,标识清晰。
5、采用专用机具切割,保障钢筋端头垂直、平整。
02直螺纹外露丝扣要求说明:1、直螺纹套筒连接采用力矩扳手拧紧,并且钢筋端头相互顶紧。
2、直螺纹外露丝扣不大于 2 个完整丝扣,但不得不露丝扣。
3、对直螺纹接头进行验收,并及时做好标记。
施工单位质检员应对接头质量 100% 自检,合格的以蓝点标记并抽取 10% 的接头进行拧紧扭矩校核,合格的以黄点标记监理单位抽取5% 的接头进行拧紧扭矩校核合格后以红点标记。
03钢筋保护层垫块要求说明:1、混凝土构件应采用水泥垫块控制钢筋保护层厚度。
2、水泥垫块的规格、尺寸应准确,并具有相应的抗压、耐碰撞强度。
3、水泥垫块应绑扎牢固,安装的位置、间距应符合施工方案要求。
04墙拉钩煨弯做法说明:1、根据墙体截面尺寸计算双“ F ”卡加工的尺寸如左图:2、将可重复使用的双“ F ”卡放置于拉钩部位。
3、使用专用工具对墙拉钩进行煨弯。
4、使用可重复利用的双“ F ”卡,保障墙钢筋骨架宽度、拉钩的弯弧半径、平直段长度满足要求。
05导墙木模板接高节点做法说明:1、在导墙混凝土浇筑前,预留对穿螺栓。
(规格、间距按照方案要求)。
2、导墙混凝土顶部弹一条直线,用无齿锯沿线切齐,剔除混凝土软弱层至露出均匀石子,粘贴海绵条。
3、墙体次龙骨下挂至螺栓孔以下。
4、利用螺栓将主龙骨锁紧,进行验收。
5、墙体接高节点也可采用此办法。
6、防止导墙接高出现涨模、漏浆、错台的现象。
06墙、柱水平施工缝做法说明:1、墙、柱混凝土浇筑高度应高于梁底、板底标高线以上30mm 。
校核墙体的水平位置和标高、垂直度,相邻墙体的平整度的工具建筑中墙体的水平位置和标高、垂直度以及相邻墙体的平整度都是非常重要的要素。
为此,建筑师和施工人员需要使用一些特定的测量工具来检查这些参数,并确保墙体完全符合设计要求。
在本文中,我们将介绍几个常用的工具,以及如何正确使用它们来校核墙体的水平位置和标高、垂直度和相邻墙体的平整度。
1.水平仪水平仪是检测墙体水平位置和标高的重要工具。
在使用水平仪之前,需要先将参照点的高度和基准面调整好,确保它们不受误差影响。
接着,将水平仪放在被测墙体上,并观察气泡是否位于中心位置。
如果气泡偏离中心位置过大,就需要进行调整,直到气泡恰好在两标尺之间。
2.垂直仪垂直仪则是检测墙体垂直度的重要工具。
在使用垂直仪之前,需要先将基准面平整、平稳,并将垂直仪固定在被测墙体上。
接着,观察垂直仪上的指针,在调整到中心点后,判断被测物体是否垂直,并记录指针指向的位置。
3.拉线仪拉线仪适用于检查相邻墙体的平整度。
为了使用拉线仪,需要先将被测墙体表面清洁干净,并在四角位上钉上数根木钉。
接着,在相邻的两面木钉之间拉一根拉线,确保它紧贴在被测面上。
然后,将拉线仪放在被测面上,并沿着拉线上下移动,记录其指向的位置。
对于所有被测面,都需要进行这个过程,并逐一记录。
在实际工程中,以上三种测量工具都是非常重要的。
正确使用这些工具并及时进行校核可以帮助我们确保建筑墙体的水平位置和标高、垂直度、以及相邻墙体的平整度达到设计要求。
在实施时,务必按照标准严格执行,以确保工程的质量。
