工程制图基础与CAD(总复习)

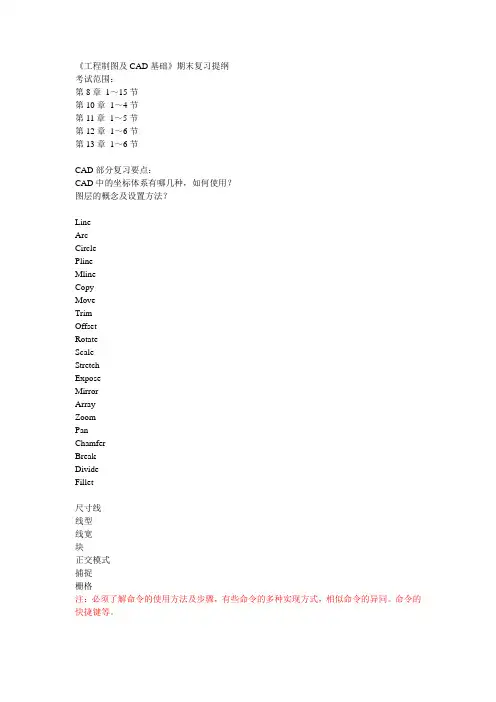

《工程制图及CAD基础》期末复习提纲考试范围：第8章1～15节第10章1～4节第11章1～5节第12章1～6节第13章1～6节CAD部分复习要点：CAD中的坐标体系有哪几种，如何使用？图层的概念及设置方法？LineArcCirclePlineMlineCopyMoveTrimOffsetRotateScaleStretchExposeMirrorArrayZoomPanChamferBreakDivideFillet尺寸线线型线宽块正交模式捕捉栅格注：必须了解命令的使用方法及步骤，有些命令的多种实现方式，相似命令的异同。

命令的快捷键等。

制图部分复习要点：第10章，黑体字部分量点立面图钢筋构件图施工图大样图楼梯详图焊缝钢筋平法标注房屋设计定位轴线详图索引结构施工图建筑剖面图作图：一点透视，有厚度的规则形体两点透视，台阶坡道，求相交线道路开挖，求挖填边界线钢筋图，读图，补充截面平面图标注重点复习题：P327 图12-3；P333 图12－8；P342 表12-7；P389 图13-37；习题册：P129, 10-7; P130, 10-10; P142, 11-13, 11-14; P143, 11-16; P144, 11-17; P147, 12-2; P148, 12-3题型及分数一、填空题，每空1分，共15分二、单选题，每题1分，共25分三、判断题，每题2分，共10分四、作图题，共6题，共50分。

考试时间：2013年6月14日，14:30～16:30考试地点：杨钊杨勋楼301、302考试带铅笔、三角板、圆规、橡皮等作图工具，作图题保留必要的作图步骤，完成图的线条要加粗。

若有疑问，请各班学位汇集问题后再转发给我。

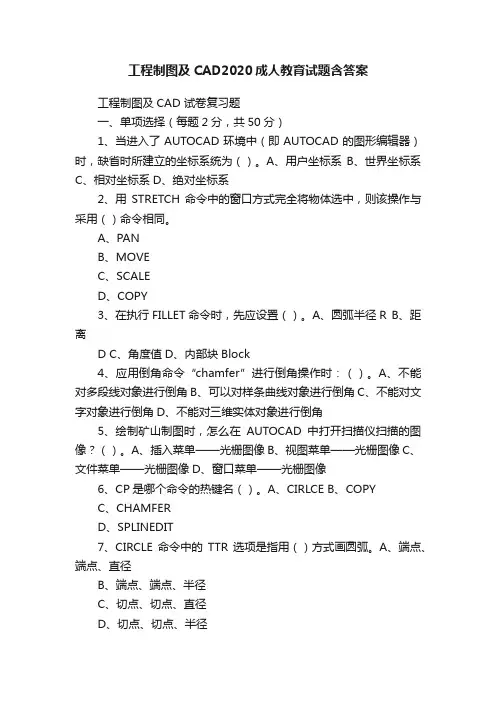

工程制图及CAD2020成人教育试题含答案工程制图及CAD 试卷复习题一、单项选择（每题2分，共50分）1、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（）。

A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系2、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用（）命令相同。

A、PANB、MOVEC、SCALED、COPY3、在执行FILLET命令时，先应设置（）。

A、圆弧半径R B、距离D C、角度值D、内部块Block4、应用倒角命令“chamfer”进行倒角操作时：（）。

A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角5、绘制矿山制图时，怎么在AUTOCAD中打开扫描仪扫描的图像？（）。

A、插入菜单——光栅图像B、视图菜单——光栅图像C、文件菜单——光栅图像D、窗口菜单——光栅图像6、CP是哪个命令的热键名（）。

A、CIRLCE B、COPYC、CHAMFERD、SPLINEDIT7、CIRCLE命令中的TTR选项是指用（）方式画圆弧。

A、端点、端点、直径B、端点、端点、半径C、切点、切点、直径D、切点、切点、半径8、不是环形阵列定义阵列对象数目和分布方法的是（）。

A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度9、移动圆对象，使其圆心移动到直线中点，需要应用（）。

A、正交B、捕捉C、栅格D、对象捕捉10、用旋转命令“rotate”旋转对象时（）。

A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象11、不能应用修剪命令“trim”进行修剪的对象是（）。

A、圆弧B、圆C、直线D、文字12、AUTOCAD中CAD标准文件后缀名为（）。

A、dwg B、dxfC、dwtD、dws13、应用圆角命令“offset”对一条多段进行圆角操作是（）。

《工程制图及CAD》复习资料
1.常用的图线线型有粗实线、细实线和细点划线等。

2．外螺纹的画法中，表示牙底圆的细实线只画约3/4圈。

3．已知直齿圆柱齿轮的齿数Z=40，分度圆直径d=200mm，其模数M是5。

4．在表示齿轮端面的视图中，齿根圆可省略不画。

5．截交线是指由平面截切几何体所形成的表面交线。

6．在俯、左视图中，离主视图远的一面一定是物体的前面。

7．装配图中的技术要求包括装配要求、检验要求和使用要求三个方面。

8．机械制图中的基本规定除了图纸幅面和格式以外，没有规定三角板。

9．主视图与俯视图应保持长对正。

10．A4图纸的幅面大小是297毫米高，210毫米宽。

11．国家标准明确规定，在一般情况下，应优先采用基孔制配合。

12．基孔制配合孔、轴公差带之间的关系，当轴的公差带位于孔公差带的下方时，形成间隙配合。

13．6208轴承的内径是40mm。

14．组合体的组合形式有叠加法、切割法和综合法。

15．螺纹紧固件的装配画法中规定，两零件的接触面画一条线。

16．重合剖面的轮廓线采用的是细实线。

17．粗糙度数值越小，工件表面越平滑。

1．已知A点的两面投影，B点在A点之右25㎜，之后20㎜，之下15㎜，求A点的第三面投影和B点的三面投影。

2．已知主视图和左视图补画出俯视图。

3．分析并完成尺寸标注。

（尺寸大小从图中量取整数）
4．在指定位置上画出断面图，其中右端孔为通孔。

5．补画左视图，完成立体表面上A、B两点的投影。

6．作半剖视的左视图。

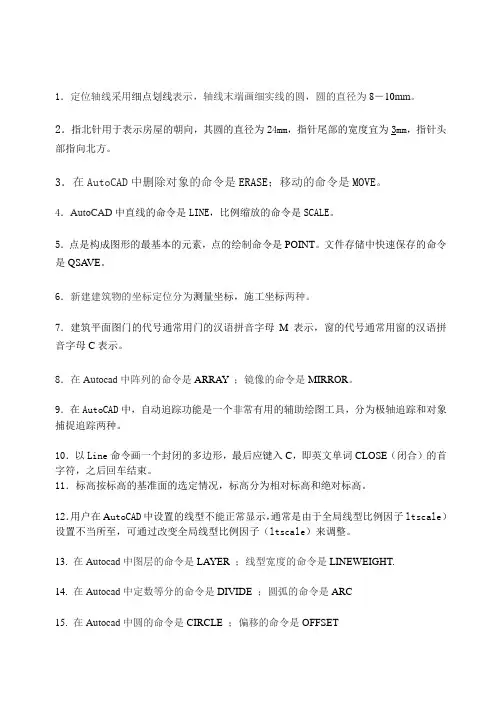

1．定位轴线采用细点划线表示，轴线末端画细实线的圆，圆的直径为8－10mm。

2．指北针用于表示房屋的朝向，其圆的直径为24mm，指针尾部的宽度宜为3mm，指针头部指向北方。

3．在AutoCAD中删除对象的命令是ERASE；移动的命令是MOVE。

4．AutoCAD中直线的命令是LINE，比例缩放的命令是SCALE。

5．点是构成图形的最基本的元素，点的绘制命令是POINT。

文件存储中快速保存的命令是QSA VE。

6．新建建筑物的坐标定位分为测量坐标，施工坐标两种。

7．建筑平面图门的代号通常用门的汉语拼音字母M表示，窗的代号通常用窗的汉语拼音字母C表示。

8．在Autocad中阵列的命令是ARRAY；镜像的命令是MIRROR。

9．在AutoCAD中，自动追踪功能是一个非常有用的辅助绘图工具，分为极轴追踪和对象捕捉追踪两种。

10．以Line命令画一个封闭的多边形，最后应键入C，即英文单词CLOSE（闭合）的首字符，之后回车结束。

11．标高按标高的基准面的选定情况，标高分为相对标高和绝对标高。

12．用户在A utoCAD中设置的线型不能正常显示，通常是由于全局线型比例因子ltscale）设置不当所至，可通过改变全局线型比例因子（ltscale）来调整。

13.在Autocad中图层的命令是LAYER；线型宽度的命令是LINEWEIGHT.14.在Autocad中定数等分的命令是DIVIDE；圆弧的命令是ARC15.在Autocad中圆的命令是CIRCLE；偏移的命令是OFFSET16．AutoCAD中的图案填充（hatch）与其边界是可关联的，即图案填充的范围可随边界的改变而改变。

17．AutoCAD中倒圆角命令（fillet）可用于两条相互平行的直线。

18．AutoCAD图形文件中的块（block）被重新定义时，对图形文件中已插入的同名块和新插入的同名块都采用新的定义。

19．总平面图中新建建筑物的外形用粗实线表示。

《工程制图与AUTOCAD》题库及答案1、构建下列图形的方法,哪些说法正确?A、 a)B、 b)C、 c)D、 d)答案： ABCD解析：都正确。

2、运用A、B两个图形进行布尔运算,下列运算结果中哪些是正确的?A、 1B、 2C、 3D、 4答案： ABCD解析：都正确。

3、CAD的英文全称是____,它的中文含义是____。

答案： Computer Aided Design；计算机辅助设计；解析：CAD的含义。

4、启动AutoCAD 2004的方法主要有通过 ____、____及____启动。

答案：桌面快捷方式；开始菜单方式；打开文件方式；解析：CAD的启动方法。

5、如果AutoCAD某菜单项后带有____号,表示选取该项后将通过打开____框为该命令的操作指定参数。

答案：省略；对话；解析：菜单项的用法。

6、AutoCAD无法实现类似Word的文字查找或者替换功能。

( )答案：错误7、在AutoCAD中查询距离仅报告两点之间的真实三维距离。

( )答案：错误8、在AutoCAD中无法使用透视方式观察三维模型。

( ) 答案：错误9、范围缩放可以显示图形范围并使所有对象最大显示。

( )答案：正确10、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小,可以互换使用。

( )答案：错误11、“多行文字”和“单行文字”都是创建文字对象,本质是一样的。

( )答案：错误12、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。

( )答案：正确13、STRETCH命令只能将实体拉长。

( )答案：错误14、OOPS能把上一次被ERASE命令删除的实体恢复出来,且只能恢复一次。

( )答案：正确15、用AutoCAD绘制图形时,其绘图范围是有限的。

( ) 答案：错误16、COPY命令产生对象的拷贝,而保持原对象不变。

( )答案：正确17、用户坐标系统(UCS)有助于建立自己的坐标系统。

( )答案：正确18、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

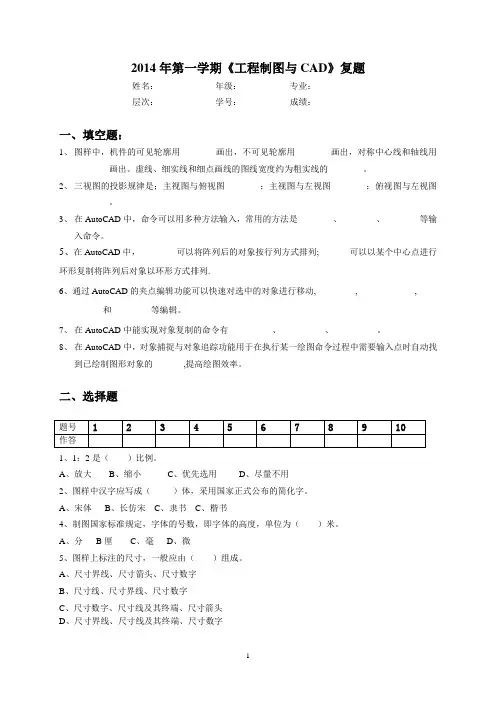

2014年第一学期《工程制图与CAD》复题姓名：_____________年级：___________专业：___________层次：_____________学号：___________成绩：___________一、填空题：1、图样中，机件的可见轮廓用________画出，不可见轮廓用________画出，对称中心线和轴线用________画出。

虚线、细实线和细点画线的图线宽度约为粗实线的________。

2、三视图的投影规律是；主视图与俯视图________；主视图与左视图________；俯视图与左视图________。

3、在AutoCAD中，命令可以用多种方法输入，常用的方法是________、________、________等输入命令。

5、在AutoCAD中，________可以将阵列后的对象按行列方式排列;_______可以以某个中心点进行环形复制将阵列后对象以环形方式排列.6、通过AutoCAD的夹点编辑功能可以快速对选中的对象进行移动,_________,_____________,__________和_________等编辑。

7、在AutoCAD中能实现对象复制的命令有__________、__________、__________。

8、在AutoCAD中，对象捕捉与对象追踪功能用于在执行某一绘图命令过程中需要输入点时自动找到已绘制图形对象的_______,提高绘图效率。

二、选择题1、1：2是（）比例。

A、放大B、缩小C、优先选用D、尽量不用2、图样中汉字应写成（）体，采用国家正式公布的简化字。

A、宋体B、长仿宋C、隶书C、楷书4、制图国家标准规定，字体的号数，即字体的高度，单位为（）米。

A、分B厘C、毫D、微5、图样上标注的尺寸，一般应由（）组成。

A、尺寸界线、尺寸箭头、尺寸数字B、尺寸线、尺寸界线、尺寸数字C、尺寸数字、尺寸线及其终端、尺寸箭头D、尺寸界线、尺寸线及其终端、尺寸数字6、AutoCAD镜像命令的使用可以点击下列（）图标。
