板式链条型号看法和介绍
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
对于初次接触板式链条的朋友来说，可能都会面临困难一个共同的难题，那就是分不清它的各种型号。

也许您会说不是有对照表吗？确实大多数链条不难从标准中查到，但是有些朋友并没有那么及时、全面地接触到这些信息，对它还是不明不白的。

所以今天我们就来给大家整理一下，希望可以帮到大家。

一、如何看板式链条的型号
首先，我们来给大家介绍一下板式链条的型号如何看。

L系列板式链L—Leaf chain，例如AL422即A型板式链，节距12.7，组合2×2美国链号；BL546即B型板式链，节距15.875，组合4×6美国链号；LH0822即BL422，H—Heavy重型ISO链号；LL1044，L—Light轻型ISO链号。

二、板式链条的型号介绍
板式链条一：
板式链条二：
以上就是今天介绍的关于板式链条的一些内容了，希望对想要了解这方面内容的朋友有所帮助。

如果您还想要了解更多关于板式链条的内容，可以去杭州傲州链传动有限公司咨询了解。

他们主要生产产品有各种A,B系列传动用短节距精密滚子链、双节距传动链和输送链、立体车库链、大滚子输送链及附件等。

双节距齿形输送链条设计与试验王文成;刘晓论;孙威;何丽妍;武添松;刘家郡【摘要】研究了齿形链啮合机理和设计方法,提出了一种双节距齿形输送链条.对其结构特性及啮人冲击速度进行了分析,给出了链条主要设计参数及其关系式,并对其进行了200 h的磨损试验,试验结果表明:200 h后,双节距齿形输送链条的磨损伸长率仅为0.149％,明显低于传统的双节距滚子输送链条.验证了双节距齿形输送链设计方法的合理性.%A type of double-pitch silent chain for conveyors was proposed. Its structure was designed andrnthe relative parameters and designed formula were given. And wear test for 200 h was done. The results showed that the ratio of wear elongation of double-pitch silent chain for conveyors was 0. 149% , which was shorter than the double-pitch roller chain' s, and the design could improve the conveying conditions distinctly. Therefore, the design of double-pitch silent chain for conveyors showed the feasibility of pplication.【期刊名称】《农业机械学报》【年(卷),期】2013(044)002【总页数】5页(P243-247)【关键词】滚动铰链;双节距齿形链;变节距特性;设计;试验【作者】王文成;刘晓论;孙威;何丽妍;武添松;刘家郡【作者单位】吉林大学机械科学与工程学院,长春130025;吉林大学链传动研究所,长春130025;吉林大学机械科学与工程学院,长春130025;吉林大学机械科学与工程学院,长春130025;吉林大学机械科学与工程学院,长春130025;吉林大学链传动研究所,长春130025【正文语种】中文【中图分类】TH132.45引言双节距滚子链是应用最广泛的输送链条之一［1］。

在日常生产生活中，链条的运用是相当广泛的，我们可以在很多方面都看到它的身影。

接下来，就让我们以传动链条为例，来具体分析一下是怎么样的吧。

传动链条概述其是由两个链轮和绕在两轮上的中间挠性件——链条所组成。

靠链条与链轮之间的啮合来传递两平行轴之间的运动和动力，属于具有啮合性质的强迫传动。

其中，应用广泛的是滚子链传动。

与带传动、齿轮传动相比，传动链条的主要特点是：没有弹性滑动和打滑，能保持准确的平均传动比，传动效率较高（封闭式链传动传动效率=0.95～0.98）；链条不需要像带那样张得很紧，所以压轴力较小；传递功率大，过载能力强；能在低速重载下较好工作；能适应恶劣环境如多尘、油污、腐蚀和高强度场合。

但链传动也有一些缺点：瞬时链速和瞬时传动比不为常数，工作中有冲击和噪声，磨损后易发生跳齿，不宜在载荷变化很大和急速反向的传动中应用。

链条输送线也可称为链条线，在整个工作过程当中，一旦载荷大时还会被拉开，因此保持输送链条的润滑。

主要是减少销轴与套筒之间磨损的好方法，是输送链条存在的一处薄弱环节。

作为牵引和承载体进行输送物料的设备，活动铰圈与销轴构成了平顶链的铰链。

所以链条可以采用普通的套筒滚子输送链。

也可采用其它各种特种链条，输送链条的快速磨损失效与胶合失效都与润滑油密切的关系。

具体我们就以24A传动链条为例，下面就来看一下24A传动链条的参数。

参数：链号24A-1 120；滚子直径22.23mm；内节内宽25.22mm；销轴直径11.10mm；销轴长度50.30-54.30mm；内链板高度35.70mm；链板厚度4.80mm；极限拉伸荷载127.00kn；每米长重5.62kn/m。

传动链条大致就是如24A传动链条一般，差不多的参数数据和特点，这样一来，大家对于传动链条应该有了清楚的了解了吧。

杭州傲州链传动有限公司具有先进的制造技术与较强制造力，精密的检测仪器，确保出厂的每一根链条都质量合格。

公司主要生产产品有各种A,B系列传动用短节距精密滚子链，双节距传动链和输送链，短节距输送滚子链附件，双节距输送滚子附件，立体车库链，空心销轴滚子链和套筒链条，大滚子输送链及附件，ZGS38联合收割机链及附件输送链，质量稳定，产品经久耐用。

链条对于摩托车来说，意义不言而喻，好坏很大程度上影响了安全，所以如何选择显得很重要。

接下来，我们就看看是怎么样的吧。

主要的摩托车链型号：420/420h/428/428h/520/520h/525/530/630很多，而今天的主角就是428H这一型号，这也是比较不错的一个型号。

我们先来解释一下428H是什么意思吧。

一般摩托车链条型号有两部分组成，中间以“-”区分。

428H就是第一部分。

型号：三位阿拉伯数字，数字越大，表示链条尺寸越大。

每个型号的链条又分为普通型和加厚型两种，加厚型在型号后面加字母“H”。

428H就是加厚型，该型号所表示的链条具体信息是：节距：12.70mm；滚子直径：8.51mm；销轴直径：4.45mm；内节内宽：7.75mm；销轴长度：21.80mm；内链板高度：11.80mm；链板厚度：2.00mm；抗拉强度：20.60kN；平均抗拉强度：23.5kN；每米重量：0.79kg。

在了解了428H的含义后，对摩托车的型号也有了大致的理解。

接下来，我们该如何选择好的428H摩托车链条呢。

我觉得我们在选择时要想好是选择油封链条还是非油封链条，这是选择的关键。

所谓的油封链条, 就是在内外链片中间有一个油封，将润滑油包在中间以达到链条润滑的状态。

如果没有这个油封, 就称为非油封链条。

以油封链条为例，它大概可以分为内链片, 外链片, 销, 衬套, 滚子, 油封等六大结构。

在链条的制造上, 销与衬套的精度与耐磨耗性是相当重要的一环。

通常我们说的链条被拉长, 主要都是来自销与衬套的磨损。

所以，在保养和耐用性方面，油封链条具有更长的保养周期和更好的耐用程度。

同时，油封链条的承受扭力和抗拉强度都较高，从而要比非油封链条要更加宽重。

不过在价格方面非油封链条是相对占优势的，而且保养过程也相对简单。

所以，如何选择链条就仁者见仁，智者见者了。

杭州傲州链传动有限公司具有先进的制造技术与较强制造力，精密的检测仪器，确保出厂的每一根链条都质量合格。

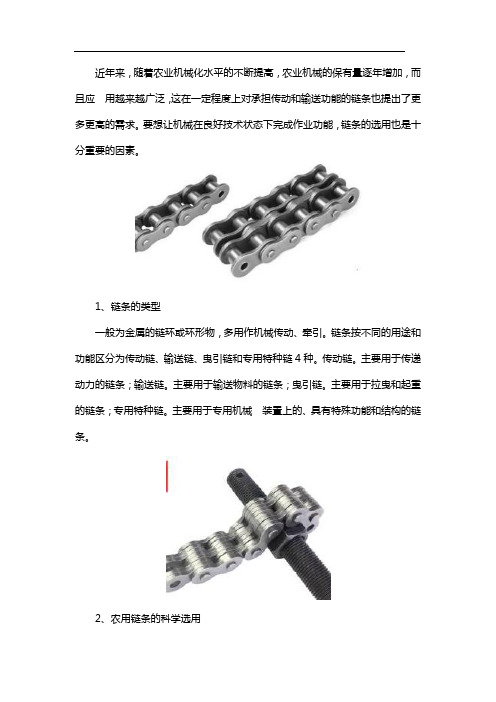

近年来，随着农业机械化水平的不断提高，农业机械的保有量逐年增加，而且应用越来越广泛，这在一定程度上对承担传动和输送功能的链条也提出了更多更高的需求。

要想让机械在良好技术状态下完成作业功能，链条的选用也是十分重要的因素。

1、链条的类型
一般为金属的链环或环形物，多用作机械传动、牵引。

链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链4种。

传动链。

主要用于传递动力的链条；输送链。

主要用于输送物料的链条；曳引链。

主要用于拉曳和起重的链条；专用特种链。

主要用于专用机械装置上的、具有特殊功能和结构的链条。

2、农用链条的科学选用
链条在各类农机中属零部件配件，又是易损件。

其产品质量的好坏直接影响到整机的产品质量和使用性能。

由于链条品种规格繁多，链条不仅能满足大量的一般机械要求，而且在满足特种需要方面更是其他传动方式难以甚至无法替代的。

如稻麦收割机，以喂入收割机为例，无论PRO488、PRO588、PRO688等机型，从收割至脱粒直到切草一系列功能的完成，链条起到了传动和输送的协调作用。

该机选用了2种类型的链条，一种是带拨指的415系列链条，另一种选用了33系列的夹持输送链，整机共选用15根链条12个规格。

杭州傲州链传动有限公司创建于2004年，公司具有较强制造力，主要生产产品有各种A,B系列传动用短节距精密滚子链，双节距传动链和输送链，短节距输送滚子链附件，双节距输送滚子附件，立体车库链，ZGS38联合收割机链及附件输送链，质量稳定，产品经久耐用。

也可来样来图非标定做。

许多朋友对于链条的型号不是后很了解，尤其对板式链条更是如此，这些产品在型号上来讲五花八门，在结构以及参数上也各有千秋。

是有一种规则制定了它们的名称的。

其实链条的类型是根据结构组成规定的，其常用的型号有：
1.传动链
A系列传动用短节距精密滚子链；
B系列传动用短节距精密滚子链；
加重系列传动用短节距精密滚子链石油钻机传动滚子链；
传动用短节距精密套筒链；
传动用双节距精密滚子链；
重载传动用弯板滚子链；
传动用齿形链；
摩托车链；
自行车链；
2.输送链
短节距精密滚子输送链；
双节距滚子输送链；
长节距输送链；
输送用平顶链；
输送用短节距精密套筒链；轻型双铰接悬挂输送链；易拆链；
埋乔板输送链；
工程用钢制滚子输送链；工程用钢制套筒输送链；农用滚子输送链；
农机用夹持输送链；
3.曳引链
板式链；
起重用圆环链；
矿用高强度圆环链；
提升机圆环链；
销轴链；
冷拔机链；
块式重载位曳链；
滚子曳引链；
曳引用弯板链；
4.专用链
滑片式无级变速链；
保护拖链；
锯链；
锅炉链；
自来水刮渣链；
印铁烘炉链；
管钳链；
农用拨禾链；
推力链；
异型链条；
杭州傲州链传动有限公司创建于2004年，公司具有很强的制造技术与制造力，精密的检测仪器，主要生产有板式链条和A,B系列传动用短节距精密滚子链，双节距传动链和输送链，短节距输送滚子链附件，双节距输送滚子附件，立体车库链，空心销轴滚子链和套筒链条，大滚子输送链及附件，ZGS38联合收割机链及附件输送链，质量稳定。

也可来样来图非标定做。

链条产品分类方法1 类别链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

2 结构系列在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

3 品种同一系列的链条产品中，按链条元件所用材质、链条附件形式和铰链结构划分品种。

4 规格同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

链条产品分类举例链条品种举例链条规格举例链条产品分类方法1 类别链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

2 结构系列在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

3 品种同一系列的链条产品中，按链条元件所用材质、链条附件形式和铰链结构划分品种。

4 规格同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

链条产品分类举例链条品种举例链条规格举例链条的用处和操作原理传动用短节距滚子链、传动用双节距滚子链、传动用套筒链、重载传动用弯板滚子链、传动用齿形链、无级变速链、长节距输送链、短节距滚子输送链、双节距滚子输送链、倍速输送链、板式链等。

其余产品如下：◆不锈钢链：零件材料为不锈钢，此种链条适合在食品工业及易受化学、药品等侵蚀场合使用，还可用于高低温场合。

◆镀镍链、镀锌链、镀铬链：所有碳钢材料组成的链条均可表面处理，零件表面经过镀镍、镀锌或镀铬处理，可适合在室外雨水侵蚀等场合使用，但不能防止浓的化学液体腐蚀。

提升机作为工厂或是其他领域很难缺少的机器，起到了很大的作用。

但是，该机器需要用到的板式链条大家又知道多少呢？接下来，我们就看看板式链条是怎么样的吧。

具体型号:链条型号有LH（BL）系列，节距P=12.7-----50.8,组合型式有：2*2、2*3、3*4、4*4、4*6、6*6、8*8等。

节距P=12.7 （LH0822、LH0823、LH0834、LH0844、LH0846、LH0866、LH0888）节距P=15.875 (LH1022、LH1023、LH1034、LH1044、LH1046、LH1066、LH1088）节距P=19.05 (LH1222、LH1223、LH1234、LH1244、LH1246、LH1266、LH1288）节距P=25.4 (LH1622、LH1623、LH1634、LH1644、LH1646、LH1666、LH1688）节距P=31.75 (LH2022、LH2023、LH2034、LH2044、LH2046、LH2066、LH2088）节距P=38.1 （LH2422、LH2423、LH2434、LH2444、LH2446、LH2466、LH2488）节距P=44.45 （LH2822、LH2823、LH2834、LH2844、LH2846、LH2866、LH2888）节距P=50.8 （LH3222、LH3223、LH3234、LH3244、LH3246、LH3266、LH3288）注意事项：1.装配前应清洗洁净；主动链轮与被动链轮齿的中心线应重合.其偏差不得大于两链轮中心距的2/1000；链条T作边拉紧时.非工作边的弛垂度。

当无规定且链条与水平线夹角口小于60。

时，板式链条哪家好，可按两链轮中心距L的1%～4.5%调整。

2.按照特殊机械齿轮尺寸量身定做的生产链条；请注明板式链条的包装要求：板式链条可以提供的包装方式是：10英尺/盒，5米/盒，1.524米/盒，50英尺/卷，100英尺/卷，也可以根据您的具体要求进行包装。

链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R-Roller S-Straight 例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R-Roller O-Offset 例如:R O60即12A弯板链(3)RF系列链条规格直边滚子链 R-Roller F-Fair 例如:RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C-Conveyor例如:C2040即08A双节距输送链 C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子CA650 C-Conveyor A-Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L-Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消 BL546即B型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H-Heavy 重型 ISO链号 LL1044，L-Light 轻型 ISO链号(7)M系列链条规格公制链条 M-Metric measure例如:M20内节内宽为1530mm的滚子链，有7种公制节距。
