发电机运行规程资料

  • 格式：pdf
  • 大小：103.89 KB
  • 文档页数：15

第一节发电机及励磁系统介绍一、发电机技术规范1、汽轮发电机型号及规格型号：QF2-3-2Z 额定功率：3000kW额定电压: 10500V 额定电流: 206A功率因素：0.8 (滞后) 额定转速：3000r/min额度频率：50Hz 相数： 3极数：1 接法: Y效率：95.6% 定子绕组直流电阻：75℃Ω转子绕组直流电阻：75℃Ω励磁方式：静止可控硅励磁绝缘等级：F/F 冷却方式：密闭自循环通风冷却旋转方向：从汽轮机端看为顺时针方向制造厂：东方电气四川东风电机厂有限公司2、励磁方式及装置技术参数励磁方式：自并励方式，即发电机未并列之前，励磁电源取自10KV母线，发电机升压并列过程中自动转为发电机出口母线上的励磁变供给励磁电源。

满载励磁电流：240A满载励磁电压：78V3、励磁系统主要技术参数指标⑴模拟量输入a．发电机励磁ＰＴ：ＡＣ3φ105Ｖb．发电机仪表ＰＴ：ＡＣ3φ105Ｖc．发电机定子电流ＣＴ：ＡＣ3φ5Ａd．发电机转子电流：ＡＣ5Ａ或电流变送器ＤＣ5Ｖe．三相交流同步电压信号：ＡＣ100Ｖ⑵．控制脉冲a．分辨率：0.05度／位码b．移相范围：（10～150）度⑶．调压精度：≤0.5％⑷．频率特性：≯±0.25％／0.5Hz⑸．10％阶跃：超调量＜15％振荡次数＜3次调节时间＜5秒⑹. 零起升压：超调量＜10％振荡次数＜3次调节时间＜5秒⑺．调压范围：Uf(e)＝（10～130）％⑻．过载能力： 1.1If(e)长期运行⑼．顶值倍数： 1.8，强励时间为50s，电压响应时间＜0.1S。

⑽. 调差系数：（－15～＋15）％⑾. A/D转换量分辨率：2-14⑿．供电电源a．交流电源：（165～250）V／50Hz（+4% ～-6% Hz）b．直流电源：（200～250）V⒀．抗电磁干扰性能：a．静电放电装置能承受GB/T14598.14-1998《量度继电器和保护装置的电气干扰试验》之第2部分--静电放电试验规定的试验严酷等级为4级的干扰试验，（空气放电±15kv，接触放电±8kv）。

b．快速瞬变干扰装置能承受GB/T14598.10-1996《量度继电器和保护装置的电气干扰试验》之第4篇--快速瞬变干扰试验规定的试验严酷等级为4级的干扰试验，（试验电压±4kv，干扰信号重复频率 2.5kHz，干扰信号持续时间正负极性各60s）。

c．1MHz脉冲群干扰装置能承受GB/T14598.13-1998《量度继电器和保护装置的电气干扰试验》之第1部分--1MHz脉冲群干扰试验规定的试验严酷等级为3级的干扰试验，（试验电压为共模 2.5kV、差模1kV，干扰信号频率为100kHz和1MHz）。

d．辐射电磁场干扰装置能承受GB/T14598.9-2002《量度继电器和保护装置的电气干扰试验》之第三篇--辐射电磁场干扰试验规定的试验严酷等级为3级的干扰试验，（试验场强10V/m、扫频80MHz～1GHz、点频80MHz、160MHz、450MHz、900MHz）。

第二节发电机运行规定一、发电机的正常运行1、当发电机功率因素为额定值，其电压与额定值的偏差不超过±5%，且其频率与额定值的偏差不超过±2%情况下连续运行时，能保证输出额定功率。

当定子电压与额定值的偏差大于±5%，但不大于±10%时，允许发电机继续运行，但此时定子电流及励磁电流允许值，应以发电机各部件的允许温升为限。

2、发电机在额定工况下运行时，各主要部件温升按下表执行3000kW发电机在额定工况下连续运行时温升限度一览表发电机的主要部件温度测量方法冷却空气温度+40℃+30℃+25℃允许温升限度定子线圈电阻温度计100K 110K 112K 转子线圈电阻法110K 120K 115K 定子铁心电阻温度计100K 110K 112K轴承回油温度/轴瓦温度温度计＜65℃/85℃3、发电机在额定工况下运行时，进风温度不得大于40℃，最低不得低于20℃，相对湿度60%。

4、发电机在正常工作条件下运行时，轴承回油温度不得超过65℃，轴瓦温度不得超过80℃。

5、发电机出风温度不予规定，但应监视进出口温差不得超过25℃—30℃。

若温升显著增高时，则说明发电机的冷却系统已不正常或发电机内部损耗增加，应及时分析原因，采取措施，予以解决。

6、发电机空气冷却器以循环水为冷却介质，其进水温度不得超过33℃。

在进水温度不超过33℃可开足水量，保证冷却后的进风温度不超过40℃.当进水温度提高到33℃以上时，可按提高的进风温度相应降低发电机绕组的允许温升，此时发电机的功率以温升不超过降低后的允许值为限。

7、发电机进风温度变动时运行方式A、当进风温度超过40℃时。

⑴如果转子和定子线圈以及定子铁芯的温度经测试却未超过其绝缘等级所规定的数值时，可降低发电机的出力运行。

⑵当转子和定子线圈以及定子铁心温度超过其绝缘等级所规定的数值时，则应减少定子和转子的电流，使温度降低到规定的数值。

⑶当进风温度在40～45℃时候，定子电流的允许值应较额定值低 1.5%;在45～50℃范围内，每增加1℃，应较额定值低2%;在50～55℃时，每增加1℃，应较额定值低3%，具体控制按下规定执行：⑷进风温度最高不允许超过45℃。

B、当进风温度低于40℃时。

⑴定子和转子电流可以大于额定值运行，直至转子、定子线圈和定子铁芯的温度接近到绝缘等级所规定的温度为止。

⑵进风温度低于40℃时，每降低1℃，允许定子电流较额定值高0.5%,此时转子电流也允许有所增加。

但定子电流只允许增加至进风温度30℃时所对应的值为止。

如进风温度再降低时，电流值也不得再增加。

8、发电机电压、频率、功率因数变动时的运行方式⑴发电机运行电压的变动范围在额定电压（10.5kV）的±5%（9.975kV～11.025kV），而功率因数为额定值时，其额定容量不变。

⑵发电机连续运行时的最高允许电压不得大于额定值的110%(11.55kV)，发电机的最低运行电压应根据稳定运行的要求来确定，不应低于额定值的90%（9.45kV）。

⑶当发电机的电压下降到低于额定值的95%(9.975kV)，定子电流长时期允许的数值，仍不得超过额定值的105%（216 A）。

⑷发电机按额定工况运行时，频率允许变动范围不得超过额定值的±0.5 Hz （49.5Hz～50.5Hz）。

⑸发电机在运行中功率因数变动时，应使其定子和转子电流不超过当时进风温度下允许的数值，发电机的功率因数一般不应超过迟相0.95。

9、负荷不平衡的允许范围⑴三相电流中任意两相电流之差，不得超过额定电流的10%，同时任一相的电流不得大于额定值。

⑵发电机在低于额定负荷连续运行时，各相电流之差可以大于上述所规定的数值，但具体需符合下列三个条件：a. 转子线圈的温度不得超过允许值；（110℃）b. 任何一相定子电流不得超过额定值；（A）c.发电机组的振动不得超过允许值（≤0.03mm）。

第三节发电机的启动、停机及运行维护一、发电机启动前的检查发电机启动前应收回发电机及有关设备的全部工作票，拆除全部临时安全措施，并应详细检查下列项目：1、发电机组各部分及其周围应清洁；2、发电机电压引出线及励磁回路接线良好；3、滑环电刷、大轴接地电刷应清洁、接触良好、压簧完整。

电刷在刷框内应无卡死、摆动、破损现象，铜辫不断股或松动，电刷压力均匀，且长度适中；4、检查励磁装置内熔丝完好，信号指示正常。

开关及柜内其它开关均在要求位置，手动电位器在零位；5、发电机电压互感器，电流互感器、引出线支柱绝缘子均完好；6、发电机出线刀闸完好且在断开位置；7、保护压板在相应的投切位置，保护信号及指示正确且完好；8、发电机控制柜上出线远控开关、励磁远控开关应在“跳闸后”位置、励磁远控调节在低限位置；9、控制柜及发电机上各表计完好；10、发电机检修后应由检修状态转为冷备用状态；（1）拆除所有接地线及警示牌（2）测量发电机定子、转子绝缘合格11、发电机升压并列前30分钟进行由冷备用转热备用操作（1）合上发电机出口刀闸。

（2）合上发电机中性点地刀。

（3）将发电机出口（同期并列点）推至工作位置并合上保护电源、控制电源、合闸电源小开关。

（4）送上励磁调节柜风机电源。

（5）合上励磁调节柜交流输入开关。

（6）合上励磁调节柜直流输出刀闸。

（7）合上灭磁开关操作电源开关。

（8）将发电机出口励磁调节PT、测量保护PT、避雷器推至工作位置。

（9）将各保护压板调整到相应的投切位置。

二、发电机的试验1、发电机大修后应按照《电气设备检修规程》执行相关试验，正常启动前进行常规性简单试验作项目如下：2、测量发电机定子、励磁回路等项绝缘电阻，并记录在操作票内。

（1）测量发电机定子回路绝缘电阻时，采用2500V摇表测量，其绝缘电阻不得低于10MΩ/kV，定子线圈在10℃~30℃时的吸收比R60/R12≥1.3.（2）转子线圈的绝缘电阻在冷态下，采用500V摇表测定时，其绝缘电阻不得小于1 MΩ。

（3）测量发电机非传动端座式滑动轴承与机座及油管间的绝缘，用1000V摇表测量绝缘电阻不低于 1 MΩ.（4）定子线圈在冷态下，测量的各项直流电阻，在校正了由于引线长度不同而引起的误差后相互间的差别不得超过其平均值的 1.5%。

3、发电机耐压试验:发电机在进行测量绝缘合格后，定子线圈交流耐压试验按制造厂试验数据的75%进行，试验时间1分钟。

4、发电机空冷器水压试验：发电机空冷器安装完毕后或检修换管后须进行水压试验合格，应能承受294kPa的水压试验，历时30分钟不得漏水。

5、调速电机动作试验动作须平衡，转向试验正确后，调速电机减至相当于汽机最低转速位置。

6、发电机首次启动或大修后的启动，在运转状态下应作如下试验：（1）发电机在启动过程中不加励磁，首先进行无负载的机械性检查试验，检查轴承油温及轴承振动。

（2）空载特性试验（3）短路特性试验（4）负载特性试验（5）负载温升试验（6）测量轴两端电压（7）短时升高电压试验7、励磁开关联跳发电机出线开关试验，手动断开励磁开关，发电机出线开关联跳。

8、机电联跳试验（开机前做）：（1）主汽门关闭联跳发电机逆变灭磁—将汽轮机挂闸并开启自动主汽门、将发电机出口10kV开关在试验位置合闸，合上发电机灭磁开关、按紧急停机按钮，发电机出口10kV开关应联锁跳闸，灭磁开关跳闸。

（2）发电机保护动作联关主汽门—合上发电机出口10kV开关（试验位置）、发电机灭磁开关，将汽轮机危急保安器挂闸并开出自动主汽门，短接发电机差动保护出口，检查发电机出口10kV开关、灭磁开关跳闸，汽轮机自动主汽门关闭。

9、甩负荷试验：此项在发电机并网后进行50%、70%、100%甩负荷试验，甩负荷后汽轮机转速飞升值应符合厂家提供的转速不等率的要求。

合集下载

发电机安全运行规程范文(4篇)

发电机安全运行规程范文(4篇)

发电机安全运行规程范文第一章总则第一条为确保发电机的安全运行，防止发生事故，保障人员安全，根据国家相关法律法规及有关规定，制定本规程。

第二条本规程适用范围：1. 本规程适用于发电机的各级管理人员、操作人员。

2. 本规程适用于所有类型、所有容量的发电机设备。

第三条发电机安全运行的基本要求：1. 操作人员必须具备发电机操作证，并经过专业培训。

2. 发电机必须进行定期检查、维护与保养，保持设备良好的技术状态。

3. 发电机必须按规定定期进行安全检查，发现问题及时修复。

4. 发电机设备必须配备完善的安全防护措施。

5. 发电机设备必须按规定的程序进行启动与停车。

第二章发电机设备管理第四条发电机设备管理的职责：1. 发电机设备的管理人员必须具备相应的技术与管理能力。

2. 发电机设备的管理人员负责制定设备管理制度，并确保其执行。

3. 发电机设备的管理人员负责定期对设备进行检查、维护与保养。

4. 发电机设备的管理人员负责安排设备的维修工作，并做好相关记录。

5. 发电机设备的管理人员负责督促操作人员按规定操作设备，并做好培训与考核工作。

第五条发电机设备的维修与保养：1. 每台发电机设备必须制定维修与保养计划，并按计划进行维修与保养。

2. 每次维修与保养前必须对设备进行停电、跳闸、停机等处理，并在安全状态下开始维修与保养。

3. 维修与保养过程中，必须使用合格的工具、设备与材料，并按照操作规程进行操作。

4. 维修与保养结束后，必须经过实验与检测，确保设备正常运行。

5. 维修与保养工作必须做好相关记录，包括工作内容、时间、人员等信息。

第六条发电机设备的安全检查：1. 发电机设备按规定进行定期安全检查，包括电气绝缘检查、连接部位检查、温度检查等。

2. 安全检查由具备相关专业知识的人员进行，发现问题及时修复，并记录下来。

3. 定期安全检查结果必须及时报告给上级管理人员，并采取相应的整改措施。

第三章发电机操作规程第七条发电机操作人员的基本要求：1. 操作人员必须经过专业培训，具备相关的操作技能。

柴油发电机运行规程范文（4篇）

柴油发电机运行规程范文（4篇）

柴油发电机运行规程范文第一章总则第一条为了确保柴油发电机的正常运行和安全使用，制定本规程。

第二条本规程适用于所有柴油发电机的运行和维护，包括日常运行、定期维护和故障处理。

第三条本规程的执行人员必须具备相应的资质和培训。

第四条在运行柴油发电机时，必须严格遵守国家有关法律法规和安全生产规范。

第二章运行管理第一条运行前准备1. 了解柴油发电机的基本结构和原理。

2. 确认柴油发电机是否处于良好的工作条件，如冷却液、润滑油、燃料油等是否充足。

3. 检查柴油发电机的外部设备，如冷却水泵、油泵、电池等是否正常工作。

4. 检查柴油发电机的控制系统，如控制面板、自动启停装置等是否正常工作。

第二条运行过程中1. 操作人员必须严格按照柴油发电机的操作规程进行操作，不得随意更改设置参数。

2. 注重观察柴油发电机的运行情况，如油压、水温、转速等是否处于正常范围。

3. 定期检查柴油发电机的润滑油和冷却液，及时更换。

4. 注意柴油发电机的燃油消耗情况，及时补充燃油。

5. 定期清洁柴油发电机的滤清器和散热器，保持其正常运行。

6. 定期检查柴油发电机的电气设备，确保其正常工作。

第三条停机与保养1. 定期进行柴油发电机的停机和保养，保证其长时间的正常运行。

2. 停机前必须进行全面检查，确保发电机处于良好的工作状态。

3. 停机时必须关闭相关设备的电源，并进行消除残余电荷的操作。

4. 在停机期间，及时清理柴油发电机及周边的积尘，保持其干净整洁。

5. 经常检查柴油发电机的电线、接头和绝缘情况，发现问题及时处理。

6. 定期更换柴油发电机的滤清器、火花塞和油封等易损件。

第四条故障处理1. 发生故障时，应及时切断柴油发电机的电源，并查找故障原因。

2. 故障分为机械故障和电气故障，操作人员应有相应的维修技能。

3. 在修理和更换柴油发电机零件时，必须遵守相应的操作规程。

4. 修理后，必须进行全面的测试和试运行，确保柴油发电机的正常工作。

第三章安全管理第一条使用柴油发电机必须遵守以下安全规定：1. 操作人员必须具备相应的安全知识和技能，严禁未经培训和授权人员操作柴油发电机。

柴油发电机运行规程

柴油发电机运行规程

柴油发电机运行规程
一般涉及以下方面：
1. 发电机的启动：确保发电机设备安全可靠，按照正确的启动顺序进行操作，检查设备的工作状态和报警提示。

2. 柴油的进料和燃烧控制：按照设备要求添加柴油油箱，并确保柴油质量符合国家标准，控制好燃料的供给和燃烧情况。

3. 发电机的运行控制：根据电网负荷需求和要求，合理调整发电机的负载大小，确保发电机的平稳运行和输出功率的稳定性。

4. 发电机的温度和压力监测：定期监测发电机的冷却水温度、机油压力等参数，确保发电机设备的工作状态正常。

5. 定期维护和保养：按照设备要求进行发电机的定期维护和保养，包括清理设备，更换滤芯、油品等，确保设备的长期稳定运行。

6. 应急处理措施：在发生设备故障、电网故障等紧急情况下，按照应急处理程序进行处理，保证设备的安全和电网的稳定性。

7. 发电机的停机：在停机前，先减小负荷，然后按照逆序操作设备，确保设备的安全停机。

需要注意的是，柴油发电机运行规程可能因不同企业、不同设备而有所不同，应根据具体情况进行调整和完善。

第 1 页共 1 页。

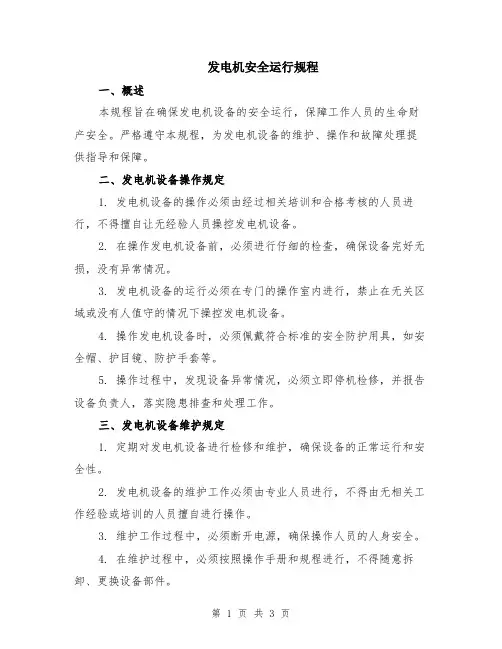

发电机安全运行规程
