板钢筋的计算方法

板钢筋的计算方法

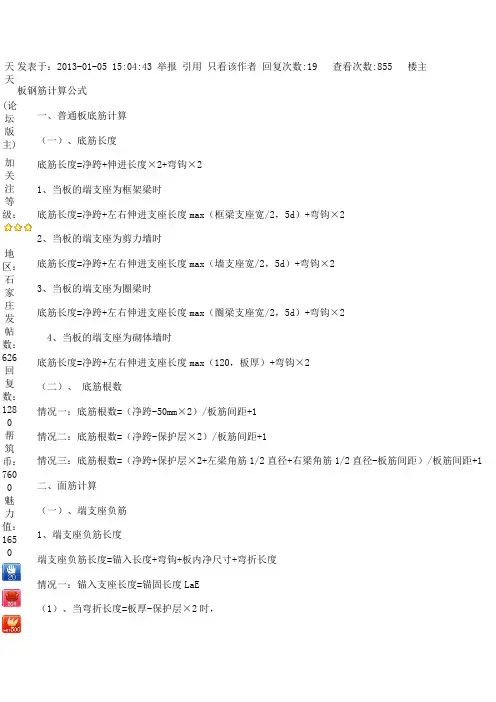

天天(论坛版主) 加关注等 级：地区：石家庄发帖数：626回复数：128帮筑币：760魅力值：1650 发表于：2013-01-05 15:04:43 举报 引用 只看该作者 回复次数:19 查看次数:855 楼主 板钢筋计算公式一、普通板底筋计算 （一）、底筋长度底筋长度=净跨+伸进长度×2+弯钩×2 1、当板的端支座为框架梁时 底筋长度=净跨+左右伸进支座长度max （框梁支座宽/2，5d ）+弯钩×2 2、当板的端支座为剪力墙时 底筋长度=净跨+左右伸进支座长度max （墙支座宽/2，5d ）+弯钩×2 3、当板的端支座为圈梁时 底筋长度=净跨+左右伸进支座长度max （圈梁支座宽/2，5d ）+弯钩×2 4、当板的端支座为砌体墙时 底筋长度=净跨+左右伸进支座长度max （120，板厚）+弯钩×2 （二）、 底筋根数 情况一：底筋根数=（净跨-50mm×2）/板筋间距+1 情况二：底筋根数=（净跨-保护层×2）/板筋间距+1 情况三：底筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1 二、面筋计算 （一）、端支座负筋 1、端支座负筋长度 端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm×2）/板筋间距+1情况二：负筋根数=（净跨-保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1 （二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一：当弯折长度=板厚-保护层×2时，中间支座负筋长度=标注长度+（板厚-保护层×2）×2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×22、中间支座负筋根数情况一：中间支座负筋根数=（净跨-50mm×2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层×2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）(向上取整)情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）(向上取整)三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。

钢筋工程量计算表(EXCEL)

钢筋工程量计算表(EXCEL)

底部横筋 上部弯矩筋 3.05 2.14 0.08 0.015 ④ 分布 分布 上部负弯矩筋 ② 分布 分布 TL1 0.25 0.38 1.26 0.025 上部 下部 箍筋 TL2 0.25 0.35 1.2 0.025 上部 下部 箍筋 TB1 0.015 底部纵筋 顶部纵筋 顶部纵筋 横向钢筋 TB2 0.015 底部纵筋 顶部纵筋 顶部纵筋 L1 0.25 3.4 3.4 L2 0.25 1.5 1.5 LZ 0.25 0.35 2.432 0.025 0.3 1.1 0.025 0.35 1.2 0.025 上部 下部 箍筋 上部 下部 箍筋 主筋 箍筋 5#楼梯 DB1 3.05 1.5 0.08 0.015 底部纵筋 底部横筋 上部负弯矩筋 3.05 1.5 0.08 0.015 ③ 分布
0.008 0.012 0.012 0.012 0.006 0.01 0.01 0.01 0.016 0.016 0.008 0.014 0.014 0.008 0.014 0.008
0.1 0.11 0.11 0.11 0.2 0.12 0.12 0.12
0.1
0.1
0.008 0.008 0.008 0.006 0.008 0.006 0.006 0.008 0.008 0.008 0.006 0.008 0.006 0.006 0.016 0.016
0.2
DB4
2.36
1.68
0.08
0.015
底部纵筋 底部横筋 洞口加筋 洞口加筋
0.2 0.15
上部负弯矩筋
③ 分布 分布
0.2
TL1
0.25
0.45
1.4
0.025
上部 下部 箍筋
0.1
TL2

钢筋用量计算表

钢筋用量计算表

计算：审核工程名称：琼海长坡加油站桩承台钢筋）2011 年5月15日计算：审核第一页工程名称：琼海长坡加油站桩承台钢筋）2011 年5月15日计算：审核第一页工程名称：琼海长坡加油站桩承台钢筋）2011 年5月20日计算：审核第一页工程名称：高府（二层梁）2008 年6月27 日计算：审核第二页工程名称：高府（二层梁、板钢筋）2008 年6月27 日计算：审核第三页工程名称：高府（二层梁、板钢筋）2008 年6月27 日计算：审核第四页工程名称：高府（二层梁）2008 年6月27 日计算：审核第五页工程名称：高府（二层梁）2008 年6月27 日计算：审核第六页工程名称：高府（二层梁）2008 年6月27 日计算：审核第七页工程名称：高府（二层梁）2008 年6月27 日计算：审核第八页工程名称：高府（二层梁）2008 年6月27 日计算：审核第九页工程名称：高府（二层板）2008 年6月27 日计算：审核第十页工程名称：高府（二层板）2008 年6月27 日计算：审核第十一页计算：审核计算：审核计算：审核计算：审核计算：审核计算：审核工程名称：水池增加项目2008 年9 月13 日计算：审核计算：审核计算：审核计算：审核工程名称：（二层梁、板钢筋）2009 年3月15 日计算：审核第一页工程名称：高府（二层板）2009年3月15日计算：审核第十页工程名称：（二层板）2009年3月15 日计算：审核第十一页工程名称：琼海万泉加油站品牌柱2011 年8月26日计算：审核第一页。

钢筋工程—板的配筋与计算

钢筋工程—板的配筋与计算

钢筋工程—板的配筋与计算一、板内钢筋类型：二、板平法：1、B——板底部钢筋（底筋）；T——板顶部钢筋（面筋）；B&T——双层钢筋2、X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋3、原位标注中负筋线长度尺寸为伸至支座中心线尺寸三、板受力筋：板底钢筋的长度计算：长度=净跨+伸进长度*2+弯勾2*6.25*d，弯勾2*6.25*d只有一级钢筋时需要计算。

弯勾2*6.25*d只有一级钢筋时需要计算板底钢筋的支座－伸进长度：板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽/2，5d)。

而如果支座为砌体墙，则伸入长度为max(板厚，120) 板底钢筋根数计算：起步距离的三种算法：第一根钢筋距梁或墙边50mm（通常算法）第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距四、板负筋：板负筋计算：·中间支座负筋长度计算：弯折长度的计算方法：1）板厚-2*保护层（通常算法）；2）板厚-保护层（04G101-4）；3）支座宽-保护层+板厚-2*保护层；4）伸过支座中心线+板厚-2*保护层；5）支座宽-保护层+板厚-保护层；6）伸过支座中心线+板厚-保护层·端支座板负筋长度的计算锚入长度的计算方法：1）La（通常算法/04G101-4）；2）0.4La+15*d（通常算法）在计算锚入长度时有些图纸也规定按伸至梁外边向下弯折，通常算法为“梁宽-保护层+板厚-2*保护层”；也有伸过支座中心线即向下弯折的，通常算法为“梁宽/2+板厚-2*保护层”另外端支座板负筋同面筋。

板负筋的根数计算：起步距离的三种算法同板受力筋五、板分布筋：板分布筋计算：·负筋的分布筋长度计算规范不同、地区不同、设计院不同、施工单位不同……都会导致分布筋长度计算的方法不同！我们大致可以归为下列三种算法：方式一：分布筋和负筋搭接一定的长度，如150、300mm方式二：分布筋长度＝轴线长度方式三：分布筋长度＝按照负筋布置范围计算·端支座负筋的分布筋根数计算为什么用“负筋板内净长”，而不扣除起步距离？原因是分布筋是自外向内布置的。

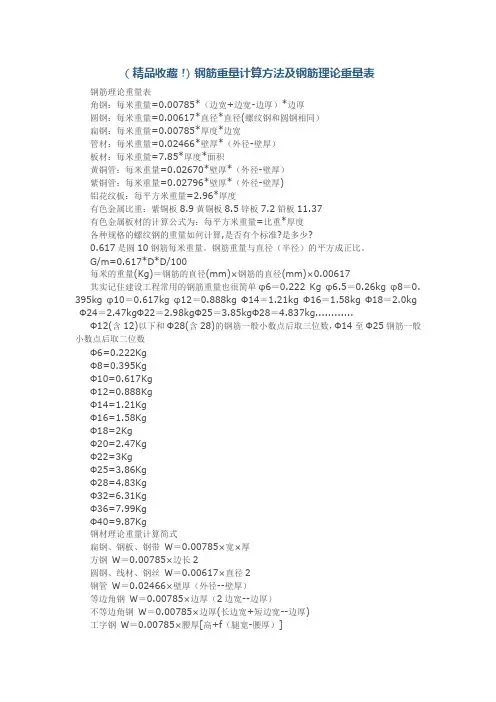

钢筋重量计算方法及钢筋理论重量表

钢筋重量计算方法及钢筋理论重量表

（精品收藏！）钢筋重量计算方法及钢筋理论重量表钢筋理论重量表角钢：每米重量=0.00785*（边宽+边宽-边厚）*边厚圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同）扁钢：每米重量=0.00785*厚度*边宽管材：每米重量=0.02466*壁厚*（外径-壁厚）板材：每米重量=7.85*厚度*面积黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)铝花纹板：每平方米重量=2.96*厚度有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.37有色金属板材的计算公式为：每平方米重量=比重*厚度各种规格的螺纹钢的重量如何计算,是否有个标准?是多少?0.617是圆10钢筋每米重量。

钢筋重量与直径（半径）的平方成正比。

G/m=0.617*D*D/100每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.00617其实记住建设工程常用的钢筋重量也很简单φ6＝0.222 Kg φ6.5＝0.26kg φ8＝0. 395kg φ10＝0.617kg φ12＝0.888kg Φ14＝1.21kg Φ16＝1.58kg Φ18＝2.0kg Φ24＝2.47kgΦ22＝2.98kgΦ25＝3.85kgΦ28＝4.837kg............Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数Φ6=0.222KgΦ8=0.395KgΦ10=0.617KgΦ12=0.888KgΦ14=1.21KgΦ16=1.58KgΦ18=2KgΦ20=2.47KgΦ22=3KgΦ25=3.86KgΦ28=4.83KgΦ32=6.31KgΦ36=7.99KgΦ40=9.87Kg钢材理论重量计算简式扁钢、钢板、钢带W＝0.00785×宽×厚方钢W＝0.00785×边长2圆钢、线材、钢丝W＝0.00617×直径2钢管W＝0.02466×壁厚（外径--壁厚）等边角钢W＝0.00785×边厚（2边宽--边厚）不等边角钢W＝0.00785×边厚(长边宽+短边宽--边厚)工字钢W＝0.00785×腰厚[高+f（腿宽-腰厚）]槽钢W＝0.00785×腰厚[高+e（腿宽-腰厚）]备注1、角钢、工字钢和槽钢的准确计算公式很繁，表列简式用于计算近似值。

建筑工程钢筋工程量计算表格

建筑工程钢筋工程量计算表格

0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.01 0.008 0.008 0.01 0.008 0.01 0.008 0.008 0.008 0.008 0.008 0.008 0.008 0.008
2 2 2 2 2 2 2 2 2 2 2 2
52 72 44 66 44 70 48 24 52 32 32 32
0.15
0.125
0.288
2
0.05
4.61
1-2/G-J
3.18 3.96 0.12 0.015
底部 纵筋 底部 横筋
0.12
0.125
0.288
2
0.05
3.53
0.15
0.125
板钢筋工程量计算表
构件 名称 地下 室顶 板 计算区域 1-4、2730/H-J 构件截面 截面 保护 厚度 层厚 长 宽 5.92 0.35 0.2 0.015 钢筋 位置 直径 Ⅰ
Ⅱ 0.012
每锚 每接 弯钩 单根长 锚固 固长 接头 头长 弯钩 长度 度 每件 构件 间距 根数 个数 个数 个数 根数 数
0.36 0.36 0.29 0.29 0.29 0.29
1 2 2 2 1 2 2 1 2 2 2 2 2 2 2 2 1 2 2 2 1 2 1
0.13 0.05 0.05 0.05 0.13 0.05 0.05 0.13 0.05 0.08 0.05 0.05 0.08 0.05 0.08 0.05 0.13 0.05 0.08 0.05 0.13 0.05 0.13
2 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4

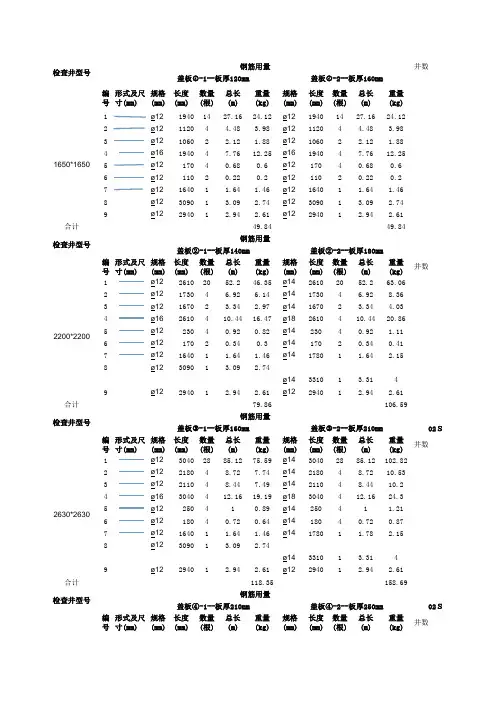

02S515检查井盖板中钢筋用量计算表

02S515检查井盖板中钢筋用量计算表

井数编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)1ø1219401427.1624.12ø1219401427.1624.122ø1211204 4.48 3.98ø1211204 4.48 3.983ø1210602 2.12 1.88ø1210602 2.12 1.884ø16194047.7612.25ø16194047.7612.255ø1217040.680.6ø1217040.680.66ø1211020.220.2ø1211020.220.27ø1216401 1.64 1.46ø1216401 1.64 1.468ø1230901 3.09 2.74ø1230901 3.09 2.749ø12294012.942.61ø12294012.942.61合计49.8449.84编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø1226102052.246.35ø1426102052.263.062ø1217304 6.92 6.14ø1417304 6.928.363ø1216702 3.34 2.97ø1416702 3.34 4.034ø162610410.4416.47ø182610410.4420.865ø1223040.920.82ø1423040.92 1.116ø1217020.340.3ø1417020.340.417ø1216401 1.64 1.46ø14178011.642.158ø1230901 3.09 2.74ø1433101 3.3149ø12294012.942.61ø12294012.942.61合计79.86106.59编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø1230402885.1275.59ø1430402885.12102.822ø12218048.727.74ø14218048.7210.533ø12211048.447.49ø14211048.4410.24ø163040412.1619.19ø183040412.1624.35ø12250410.89ø1425041 1.216ø1218040.720.64ø1418040.720.877ø1216401 1.64 1.46ø14178011.782.158ø1230901 3.09 2.74ø1433101 3.3149ø12294012.942.61ø12294012.942.61合计118.35158.69编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数检查井型号检查井型号1650*1650检查井型号2200*2200检查井型号2630*2630钢筋用量盖板③-1--板厚160mm 盖板③-2--板厚210mm 02Ｓ51钢筋用量盖板④-1--板厚210mm 盖板④-2--板厚250mm 02Ｓ51钢筋用量盖板①-1--板厚120mm 盖板①-2--板厚160mm 钢筋用量盖板②-1--板厚140mm 盖板②-2--板厚180mm1ø14356032113.92137.62ø16356032113.92179.772ø142680410.7212.95ø162680410.7216.923ø1426202 5.24 6.33ø1626202 5.248.274ø183560414.2428.45ø203560414.2435.125ø1423040.92 1.11ø1623040.92 1.456ø1417020.340.41ø1617020.340.547ø1417801 1.78 2.15ø1619201 1.92 3.038ø1433301 3.33 4.02ø1634701 3.47 5.489ø12294012.942.61ø12294012.942.61合计195.65253.19编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø121790916.1114.31ø141790916.1119.462ø129702 1.94 1.72ø149702 1.94 2.343ø1291010.910.81ø1491010.91 1.14ø1617902 3.58 5.65ø1817902 3.587.155ø122290613.7412.2ø142290613.7412.26ø1214702 2.94 2.61ø1414702 2.94 2.617ø1214101 1.41 1.25ø1414101 1.41 1.258ø1622902 4.587.23ø1622902 4.587.239ø1217020.340.3ø1417020.340.4110ø1211010.110.1ø1411010.110.1311ø1217020.340.3ø1217020.340.312ø1211010.110.1ø1211010.110.113ø1216401 1.64 1.46ø14178011.782.1530901 3.09 2.74ø1433101 3.31415ø12294012.942.61ø12294012.942.61合计53.3963.04编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø1219901019.917.67ø1419901019.924.042ø1211702 2.34 2.08ø1411702 2.34 2.833ø1211101 1.110.99ø1411101 1.11 1.344ø1619902 3.98 6.28ø1819902 3.987.955ø122490717.4315.48ø142490717.4315.486ø1216702 3.34 2.97ø1416702 3.34 2.977ø1216101 1.61 1.43ø1416101 1.61 1.438ø1624902 4.987.86ø1624902 4.987.869ø1217020.340.3ø1417020.340.4110ø1211010.110.1ø1411010.110.1311ø1217020.340.3ø1217020.340.312ø1211010.110.1ø1211010.110.13150*3150检查井型号2000*1500检查井型号2200*1700钢筋用量盖板⑤-1--板厚120mm盖板⑤-2--板厚150mm 02Ｓ51钢筋用量盖板⑥-1--板厚130mm盖板⑥-2--板厚160mm 02Ｓ511413ø1216401 1.64 1.46ø1417801 1.78 2.1530901 3.09 2.74ø1433101 3.31415ø12294012.942.61ø12294012.942.61合计62.3773.6编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø1424601229.5235.66ø1624601229.5246.582ø1415802 3.16 3.82ø1615802 3.16 4.993ø1415201 1.52 1.84ø1615201 1.52 2.44ø1824602 4.929.83ø2024602 4.9212.135ø123110927.9924.86ø143110927.9933.816ø1222302 4.46 3.96ø1422302 4.46 5.397ø1221701 2.17 1.93ø1421701 2.17 2.628ø1631102 6.229.82ø1831102 6.2212.439ø1423020.460.56ø1623020.460.7310ø1417010.170.21ø1617010.170.2711ø1223020.460.41ø1423020.460.5612ø1217010.170.15ø1417010.170.2113ø1417801 1.78 2.15ø16192011.923.03ø1433101 3.314ø1634701 3.47 5.4815ø12294012.942.61ø12294012.942.61合计101.81133.24编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø1428901543.3552.37ø1628901543.3568.412ø1420102 4.02 4.86ø1620102 4.02 6.343ø1419501 1.95 2.36ø1619501 1.95 3.084ø1828902 5.7811.55ø2028902 5.7814.255ø1237101140.8136.24ø1437101140.8149.36ø1228302 5.66 5.03ø1428302 5.66 6.847ø1227701 2.77 2.46ø1427701 2.77 3.358ø16371027.4211.71ø18371027.4214.839ø1423020.460.56ø1623020.460.7310ø1417010.170.21ø1617010.170.2711ø1223020.460.41ø1423020.460.5612ø1217010.170.15ø1417010.170.2113ø1417801 1.78 2.15ø16192011.923.03ø1433101 3.314ø1634701 3.47 5.4815ø12294012.942.61ø12294012.942.61合计136.67179.29141414检查井型号2700*2050检查井型号3300*2480检查井型号钢筋用量钢筋用量盖板⑦-1--板厚160mm盖板⑦-2--板厚200mm 02Ｓ51钢筋用量盖板⑧-1--板厚200mm盖板⑧-2--板厚240mm 02Ｓ51编号形式及尺寸(mm)规格(mm)长度(mm)数量(根)总长(m)重量(kg)规格(mm)长度(mm)数量(根)总长(m)重量(kg)井数1ø1633101962.8999.24ø1633101962.89125.652ø1624302 4.867.67ø1624302 4.869.713ø1623701 2.37 3.74ø1623701 2.37 4.744ø2033102 6.6216.32ø2033102 6.6219.755ø1444101357.3369.25ø1444101357.3390.476ø14353027.068.53ø14353027.0611.147ø1434701 3.47 4.19ø1434701 3.47 5.488ø18441028.8217.62ø18441028.8221.759ø1623020.460.73ø1623020.460.9210ø1617010.170.27ø1617010.170.3411ø1423020.460.56ø1423020.460.7312ø1417010.170.21ø1417010.170.2713ø1619201 1.92 3.03ø1620601 2.06 4.12ø1634701 3.47 5.48ø1636101 3.477.2115ø12294012.942.61ø12294012.942.61合计239.45304.8914检查井型号4000*2900盖板⑧-1--板厚240mm 盖板⑧-2--板厚280mm 02Ｓ51总用量(根)总用量(根)2Ｓ515Ｐ49总用量(根)2Ｓ515Ｐ50总用量(根)2Ｓ515Ｐ53总用量(根)2Ｓ515Ｐ54总用量(根)2Ｓ515Ｐ55总用量(根)2Ｓ515Ｐ56总用量(根)2Ｓ515Ｐ57总用量(根)。

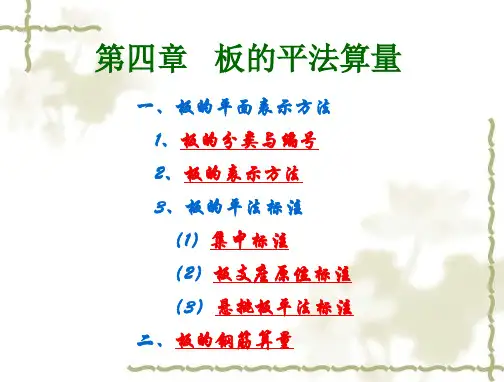

第四章--板的平法算量
