组合式空调箱介绍

组合式空调箱各个功能段的功能组合式空调箱是一种包含多个部件和功能的系统，它能够在不同的环境下为建筑物提供舒适的空气温度和质量。

在本文中，我们将探讨组合式空调箱各个功能段的功能。

压缩机压缩机是组合式空调箱的重要组成部分。

它的作用是将低压冷媒气体压缩成高压气体。

压缩的冷媒气体流经制冷循环中的其他部件，如冷凝器、膨胀阀和蒸发器。

气流处理器气流处理器是组合式空调箱的另一个关键组件。

它负责处理和过滤空气，以确保它的质量适合室内环境。

气流处理器通常包括一个过滤器、一个加热器和一个加湿器。

过滤器过滤器是气流处理器的第一个部分。

它的作用是过滤掉空气中的灰尘、花粉和其他颗粒物。

过滤器的类型和质量会对空气过滤的效果产生影响。

加热器加热器的作用是加热空气，以防止室内温度过低。

它可以根据室温自动调节加热功率，从而达到所需的温度。

加湿器加湿器负责向空气中添加水分，以改善室内空气质量。

加湿器的类型和尺寸会影响其效果，因此需要根据具体的使用场景选择适当的加湿器。

冷却循环系统组合式空调箱的冷却循环系统由冷凝器、膨胀阀和蒸发器组成。

这些部件将空气中的热量吸收并冷却，然后将冷却的空气吹回室内，以维持室内舒适的温度。

冷凝器冷凝器的作用是将压缩机中的高压气体冷却成高压液体，这样它就可以通过膨胀阀进入蒸发器。

膨胀阀膨胀阀将高压液体冷媒气体导入蒸发器，以便在那里通过蒸发来降温。

蒸发器蒸发器的作用是通过蒸发来降低室内的温度。

经过蒸发的冷媒气体会循环回到压缩机，从而形成一个连续的制冷循环。

控制系统最后，组合式空调箱还需要一个控制系统，以控制各个部件的操作，并确保他们按照所需的方式运行。

控制系统通常包括一个温度控制器和一个湿度控制器。

温度控制器温度控制器测量室内和室外的温度，并根据需要调整各个部件的操作。

它可以确保系统在恰当的温度下运行。

湿度控制器湿度控制器测量室内的湿度水平，并调整加湿器的操作，以确保室内的湿度在适当的水平。

综上所述，组合式空调箱由多个部件和功能组成。

39XT 高端组合式空调箱技术简介在2005年中国制冷展上，开利发布了一款新型空气处理设备——39XT 系列高端组合式空调箱。

该产品集合了国际上最新的设计技术、材料、工艺，参考欧洲EUROVENT 标准检测，达到国际先进水平。

39XT 系列采用加强结构设计，该设计包括一高强度的铝合金型材框架及双层箱板，面板和框架全部采用模数化设计。

箱体厚度为60mm 。

这种箱板是由三部分组成：内、外层板及板间的发泡聚氨酯保温材料。

1、良好的气密性XT 机组的箱体由面板、框架及密封条组成，面板采用了独特的嵌入对接方式，使其连接处能非常精确地连接在一起。

框架与面板之间采用密封条进行密封，而且机组的各检修门和各管道穿过处均经过精心的密封设计，使用汽车用密封条保证了机组良好的气密性。

2、绝佳的隔热性机组面板中间夹有60mm 厚的聚氨酯保温材料，刚性好，甚至在框架中间也添加聚氨酯材料。

并且在每个连接处都进行了特殊隔热处理，杜绝冷桥的出现。

面板外表面经过特殊喷涂处理，确保了机组良好的防火与防腐蚀性能。

箱体各项性能指标如下（参照欧洲EN1886标准）漏风率冷桥因子热传导率箱体机械强度风量范围宽本空调箱有26个规格机组，每个规格的机组都有一、二种风机型号可供选择，所有规格的机组在盘管面风速为 2.5 m/s时，覆盖了从 2000 m3/h 到200000m3/h的风量范围。

灵活性好，易于保养极具灵活性的模数化结构体系是基于标准尺寸的面板和框架结构。

标准的检修门，可迅速拆卸的面板，风门和过滤器等，使机组可根据用户的特殊要求任意调C TB1 T1 2A整组合。

检修门还可以从内部开启，方便维护维修。

这种灵活性很强的结构给在比较困难的场合进行现场安装带来诸多方便。

电脑选型开利公司开发的电脑选型程序，在您需要服务时，只需提供我们所需的数据，开利的AHU-DESIGNER 电脑程序即可得出一快速精确的选型结果。

告诉您最理想的匹配，所有规格均依照ARI 标准，保证运行性能达到最理想状态。

组合式空调箱各功能段及选用原则解析组合式空调机箱体的各功能段及选用原则。

组合式空调机一般都有三个以上的功能段所组成。

如：新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。

组合式空调机对机组的漏风率、冷桥因子、箱体机械强度等都有较高要求。

一、混合段空调机组需选用混合段作为系统回风与新风混合之用。

通常在回风口和新风口安装有风阀，两个风阀实现联动，即当一个风阀开大，另一个风阀将关小。

风阀带有手动调节器。

混合段一侧设有维修门，维修门方向可在定单中指明。

未指明的维修门方向默认为机组盘管段进出水管一侧。

如混合段只需要法兰而不需要风阀、不需要手动调节器、需要联动以及需要带电动调节器时，均应在定单中指明。

组段原则：设置在空调机组的进风侧最前端。

二、混合过滤段混合过滤段是在混合段的基础上，将板式初效过滤器加入段内，其余功能及组段原则与混合段完全相同。

板式初效过滤器安装方式：侧面安装，设置有滑道，可以打开侧面的维修门，装入或抽出过滤器。

优点：装拆方便，不需要正面安装所需要的空段。

混合、初效过滤、表冷、送风机段。

三、板式初效过滤段可拆卸式铝合金框架板式初效过滤器，滤料为无纺布，可以清洗十余次，还可以方便地更换滤料，过滤框重复使用，以降低用户的使用成本。

这种G4效率的过滤器，常用于空调与通风系统的初级过滤，以保护系统中的下一级中效过滤器；也适用于只需一级过滤的简单空调和通风系统。

板式初效过滤段必须设置在以下段体之前：中效袋式过滤段、各种盘管段、电加热段、各种加湿段、进风侧消声段、二次回风段、送风段和风机段。

四、袋式过滤段袋式过滤器分为袋式初效过滤器和袋式中效过滤器。

（一）初效袋式过滤段初效袋式过滤器为可清洗型，滤料为无纺布，这种过滤器可用于空调、通风系统的初级过滤，以保护系统中的下一级中效或其他过滤器；在对空气净化水平要求不很严格的场所，如普通楼堂馆所、超级市场、配电室、需要集中通风的一般工业和公共场所，经初效袋式过滤器处理后的空气可直接送至用风区域。

组合式空调机组技术说明：组合式空调机组特点一、优越的箱体结构1）箱体卓越的机械强度⏹机组采用加强型框架结构，框架由铝型材通过高强度的尼龙三角联接器联接而成，铝型材采用6063T6合金以保证机组更坚固的结构强度；⏹箱体面板为双壁结构，内部采用无氟聚氨脂封闭发泡作为保温材料，具有极好的刚性；⏹箱内合理设计中间连接支撑，使得机组受力更合理，可以保证机组在高压下不发生永久性变形。

2）箱体绝佳的密闭性a)箱体与面板采用双“线接触”防漏风设计，严实稳固，永久性密闭防漏风，“线接触”是目前应用于少数净化空气处理机组和大量船舶密封处理的技术，大家都知道在同样压力下接触面积越小压强越大，密封效果越集中，示例如图：BCA如图所示“C”形状的物体更容易在红色的弹性保温介质上产生局部的密度变化保证最佳的防漏风，同时由于接触面类似于一条直线所以也称之为“线接触”结构。

“线接触”铝合金框架组合式空气处理机组正是应用这一物理原理，在机组的面板与框架之间巧妙的设计了两道“线接触”尖角，保证了整机密封性。

b）盘管段进出水管密封：对于大风量组合式，由于表冷器是多组并联层叠安装，所以进出水管较多，如果处理不当，会造成相当大的漏风率。

空调箱内部采用独特工艺，使用专用的发泡密封工艺技术，彻底杜绝漏风的可能性。

c）段体连接：机组段与段连接处采用专用的密封保温加强措施，使段间渗进的气流改变方向，隔绝气流的渗入。

3）箱体优越的热性能a）箱体铝合金型材防冷桥优化设计：型材中间嵌入PA66尼龙隔热条，使内框和外框架没有金属直接接触，彻底消除框架冷桥；风阀，接水管和检修门等外部件通过隔热材料固定，机组在高湿环境中不会有凝露产生；在箱外露点温度28.2℃～26.2℃，箱内干球温度7℃，相对湿度95%的恶劣工况下测试，机组无凝露现象。

b）面板外板为彩涂板（标配），内板为镀铝锌板（标配），镀铝锌板使用寿命是镀锌板的2~6倍，光热反射能力是镀锌板的2倍；内板和外板间用特制的绝热材料隔开，内填聚氨脂绝热材料，高压均匀无氟发泡，密度高达50kg/m3；箱体传热系数低至0.9W/(m2.K)。

组合式空调箱的选择原则组合式空调箱是一种以水为冷媒，以水或蒸汽为热媒，以功能段为组合单元的中央空调设备，能完成空气的混合、过滤、净化、杀菌、冷却、加热、去湿、加湿、消声等功能。

接下来和大家分享一下组合式空调箱的选择原则。

一、组合式空调箱选择的一般原则选择空调箱的第一个步是确定设备的基本尺寸。

所需的空气量是由负荷计算得到的。

根据生产厂商和设计者的最大限制条件确定通过盘管的平均风速后，就可以选择最小和最便宜的空调箱了。

风速高时，从空气中冷凝出来的水就有可能被带入后面的风管中。

因此，厂商和设计者之间必须就最大风速达成一致。

大部分的生产厂家在设计和检测空调箱时所采用的最大面风速为2.5m/s。

工程师经常使用的面速度在2.0~2.5m/s之间。

这样，将根据负荷计算出来的风量除以最大面风速，就可以确定最小的盘管迎风面积。

选用设备的断面积只要不小于该面积就可以了。

下一步，应该选择冷却盘管。

负荷计算为特定的盘管确定了需要的进出口条件。

盘管应该按比例吸收显热和潜热，使送风空气在吸收室内的热湿负荷后，能保证室内空气的状态达到要求。

再根据负荷计算确定的进出口条件下，可以选择满足总显热负荷的盘管。

盘管的性能参数确定以后，必须检查并确定盘管的性能是否满足或超过总的盘管负荷，以保证盘管能够满足房间的潜热负荷的要求。

还有其它一些限制因素可能影响到盘管的选择。

对于冷冻水盘管，包括冷水的进水温度(通常为7℃)、冷冻水的温升，还有最大的流量或压降。

通常，盘管的排数、每英寸肋片数、回路数等参数可以组合成满足要求的多种结构形式，这时候，往往选择价格最低的一种。

整个过程可以简单归纳如下：1、根据面风速确定设备尺寸;2、性能参数的限制;3、选择盘管的冷冻水进水温度;4、选择满足总显热负荷的盘管;5、满足或超过盘管总负荷;6、选择最便宜的设备;二、组合式空调箱组合的控制部分通常，空调箱由生产厂商提供，而控制系统由控制承包商现场安装。

现在，由于DDC 系统的普及，控制系统越来越趋向于由空调箱生产商提供，并在厂内安装。

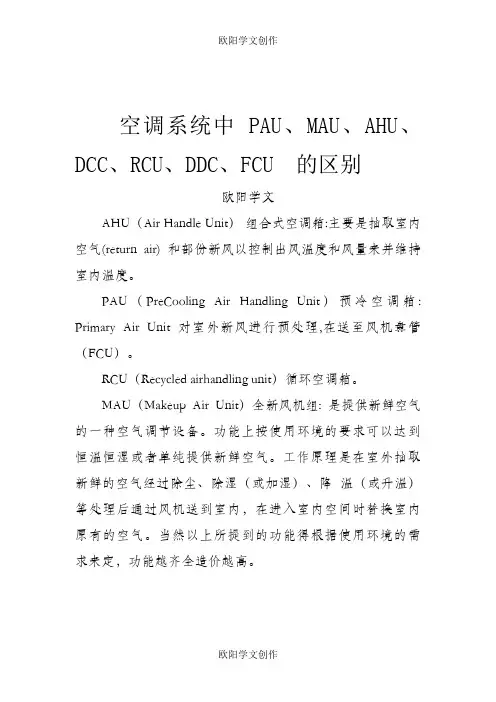

空调系统中 PAU、MAU、AHU、DCC、RCU、DDC、FCU 的区别欧阳学文AHU（Air Handle Unit）组合式空调箱:主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。

PAU（PreCooling Air Handling Unit）预冷空调箱: Primary Air Unit 对室外新风进行预处理,在送至风机盘管（FCU）。

RCU（Recycled airhandling unit）循环空调箱。

MAU（Makeup Air Unit）全新风机组: 是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

DCC(Dry Cooling Coil) 干式冷却盘管（简称为干盘管或干冷盘管）:是用来消除室内的显热的。

DDC:(Direct Digital Control)直接数控制。

HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器，达到HEPA 标准的过滤网，对于0.1 微米和0.3 微米的有效率达到99.998%，HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。

它对直径为0.3 微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产生的烟雾颗粒直径为0.5 微米）它是国际上公认的高效过滤材料。

经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。

FCU （File Control Unit）风机盘管：Fan Control Unit 风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

组合式空调箱安全操作及保养规程组合式空调箱是一种常见的空调设备，其具有局部空气净化、过滤、冷热调节、湿度控制等功能，广泛应用于医院、实验室、厂房、数据中心等场所。

为了安全、高效地使用组合式空调箱，本文将介绍一些基本的操作及保养规程。

安全操作电源操作在启动或关闭组合式空调箱时，首先要关闭电源开关，然后等待数秒钟，以确保电子元件内部的电压逐渐降低。

在更换或检修设备时，必须切断所有电源并锁定电源保护装置。

清洁操作组合式空调箱使用一段时间后，需要进行清洁操作。

清洁前必须先关闭电源开关，等待数分钟以后，开始清洁。

首先用软布、细刷或吸尘器等工具清除外部灰尘和污垢，然后打开面板，用专业清洗液或化学品清洗内部部件。

此外，还需要对过滤网、蒸发器和冷凝器进行清洗。

维护操作组合式空调箱在使用过程中，需要进行定期维护，例如更换滤网、清洗过滤器、更换冷媒等。

在维护操作前，必须先关闭电源，等待电子元件内部电压降至零后，才能进入组合式空调箱内部进行维护。

预防火灾和电击事故组合式空调箱内部充满电子元器件，有时可能会出现短路、漏电等情况，因此在使用过程中，需要注意以下事项，以预防火灾和电击事故发生：•不要在组合式空调箱上堆放或存放物品，以防物品的静电引起故障；•检查电线、插头插座以及开关等电器是否正常；•不要使用受损的电线、插头或插座；•不得将感应器、温度计等电源设备放置于更换或储存组合式空调箱的物品附近。

保持清洁组合式空调箱的工作原理是通过风扇吸入室内空气，使之通过过滤器、蒸发器、冷凝器等部件进行过滤、加热或制冷，然后通过通风口释放。

因此，若组合式空调箱内部环境脏污，易引发一些健康问题，在使用过程中，要保持空调箱内部的干净清洁，并每年至少做一次彻底的清洁工作，以保持空气清新、健康、舒适。

保养规程更换滤网组合式空调箱在使用一段时间后，过滤网会堵塞，若不及时更换，将会影响空调箱的效率。

为此，每年都需要更换新的过滤网，具体方法如下：•离开组合式空调箱的电源，并开启机箱；•用扳手拧开滤网卡扣，拿下过滤网；•将新过滤网正确安装，并卡扣紧。
