沉降观测成果表(标准版)

沉降观测成果报告山西昔阳阳煤职工住宅小区1#住宅楼昔阳县鑫昌建筑工程质量检测有限公司〇一九年一月四日目录1、工程概况2、观测依据3、观测设备及仪器4、观测时间与次数5、建筑物施工阶段沉降观测人员6、结论与建议7、建筑物沉降观测原始记录8、建筑物沉降观测成果表9、建筑物时间-- 沉降量曲线图10、沉降展开图建筑物沉降观测成果报告1 、工程概况受甲方委托，我公司对山西昔阳阳煤职工住宅小区1#住宅楼进行施工期间的沉降观测。

2 、建筑物沉降观测依据2. 1 《建筑变形测量规程》( J GJ 8 - 2 0 16 )2. 2 沉降观测方案3 、观测设备及仪器观测仪器精度是满足沉降观测成果的重要条件，为了保证沉降观测成果，必须使用符合精度要求的仪器。

本次观测采用DSZ 2 精密自动安平水准仪、FS1 光学平板测微器、N3 铟刚水准标尺，精度要求可以达到0. 1mm/ k m。

4 、观测时间与次数观测时间和次数，根据工程性质、工程进度、地基土质情况及基础荷重情况等决定，“ 规范” 规定如下：4. 1 建筑物施工阶段的观测，随施工进度及时进行。

一般建筑物可在± 0. 0 0 完成 2 ～ 3 天后开始观测，大型、高层建筑，可在基础完成后或地下室砌完后开始观测。

观测次数与间隔时间应视地基于加荷情况而定，普通宿舍楼每层观测一次，民用高层建筑可每加高1 ～5 层观测一次施工过程中如暂时停工，在停工时及重新开工时应各观测一次停工期间，可每隔2～3个月观测一次。

4.2建筑物使用阶段的观测次数应视地基土类型和沉降速度大小而定。

一般情况下可在第一年观测3～4 次，第二年观测2～3 次，第三年后每年一次，直至稳定为止。

观测期限一般不少于如下规定：砂土地基 2 年，膨胀土地基 3 年，粘土地基 5 年，软土地基 1 0 年。

建筑沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。

当最后10 0 d 的沉降速率小于0. 01～0. 0 4mm/ d 时可认为已进入稳定阶段。

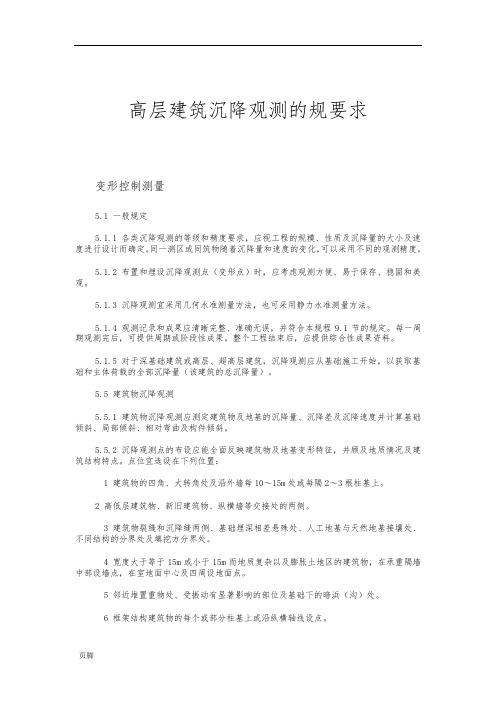

高层建筑沉降观测的规要求变形控制测量5.1 一般规定5.1.1 各类沉降观测的等级和精度要求，应视工程的规模、性质及沉降量的大小及速度进行设计而确定。

同一测区或同筑物随着沉降量和速度的变化，可以采用不同的观测精度。

5.1.2 布置和埋设沉降观测点（变形点）时，应考虑观测方便、易于保存、稳固和美观。

5.1.3 沉降观测宜采用几何水准测量方法，也可采用静力水准测量方法。

5.1.4 观测记录和成果应清晰完整、准确无误，并符合本规程9.1节的规定。

每一周期观测完后，可提供周期或阶段性成果。

整个工程结束后，应提供综合性成果资料。

5.1.5 对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工开始，以获取基础和主体荷载的全部沉降量（该建筑的总沉降量）。

5.5 建筑物沉降观测5.5.1 建筑物沉降观测应测定建筑物及地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。

5.5.2 沉降观测点的布设应能全面反映建筑物及地基变形特征，并顾及地质情况及建筑结构特点。

点位宜选设在下列位置：1 建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。

2 高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。

3 建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。

4 宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重隔墙中部设墙点，在室地面中心及四周设地面点。

5 邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。

6 框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。

7 片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。

8 重型设备基础和动力设置基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。

9 电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。

沉降观测1 一般规定1.1 建筑沉降观测可根据需要，分别或组合测定建筑场地沉降、基坑回弹、地基土分层沉降以及基础和上部结构沉降。

对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工时开始。

1.2 各类沉降观测的级别和精度要求，应视工程的规模、性质及沉降量的大小速度确定。

1.3 布置沉降观测点时，应结合建筑结构、形状和场地工程地质条件，并应顾及施工和建成后的使用方便。

同时，点位应易于保存，标志应稳固美观。

1.4 各类沉降观测应根据剧本规范第9.1节的规定及时提交相应的阶段性成果和综合成果。

2 建筑场地沉降观测2.1 建筑场地沉降观测应分别测定建筑相邻影响范围之内的相邻地基沉降与建筑相邻影响范围之外的场地地面沉降。

2.2 建筑场地沉降点位的选择应符合下列规定：1 相邻地基沉降观测点可选在建筑纵横轴线或边线的延长线上，亦可选在通过建筑重心的轴线延长线上。

其点位间距应视基础类型、荷载大小及地质条件，与设计人员共同确定或征求设计人员意见后确定。

点位可在建筑基础深度1.5~2.0倍的距离范围内，由墙外向外由密到疏布设，但距基础最远的观测点应设置在沉降量为零的沉降临界点以外；2 场地地面沉降观测点应在相邻地基沉降观测点布设线路之外的地面上均匀布设。

根据地质地形条件，可选择使用平行轴线方格网法、沿建筑物四角辐射网法或散点法布设。

2.3 建筑场地沉降点标志的类型及埋设应符合下列规定：1 相邻地基沉降观测点标志可分为用于监测安全的浅埋标和用于结合科研的深埋标两种。

浅埋标可采用普通水准标石或用于直径25cm的水泥管现场浇灌，埋深宜为1~2m，并使标石底部埋在冰冻线以下。

深埋标可采用内管外加保护管的标石形式，埋深应与建筑基础深度相适应，标石顶部须埋入地面下20~30cm，并砌筑带盖的窨井加以保护；2 场地地面沉降观测点的标志与埋设，应根据观测要求确定，可采用浅埋标志。

2.4 建筑场地沉降观测的路线布设、观测精度及其他技术要求可按照本规范第5.5节的有关规定执行。

沉降观测检验报告嘉鱼县人民医院整体搬迁工程住院楼沉降观测报告LJ06003-2567-CJ11080001检测：审核：技术负责：嘉鱼县永成建筑工程质量检测有限公司目录一、工程概况及基本情况二、观测依据、评定标准及仪器设备三、观测结果四、观测结果分析及建议五、沉降观测结果表一、工程概况及基本情况嘉鱼县人民医院整体搬迁工程住院楼工程，由嘉鱼县人民医院投资建设，山河建设集团有限公司施工，房屋结构框架剪力墙结构，嘉鱼县永成建筑工程质量检测有限公司受嘉鱼县人民医院委托，于2011年8月2日到2011年11月20日对该建筑进行了沉降观测。

该房屋在我公司进行第一次观察时结构已经施工至三层，最后一次结构封顶。

我公司于2011年8月2日至2011年11月20日共对该建筑进行了4次沉降观测。

二、观测依据、评定标准及仪器设备1、《建筑变形测量规程》JGJ/T8-972、《建筑地基基础设计规范》GBJ7-893、水准仪AT-G2三、观测结果四、观测结果分析及建议1、见建筑物沉降观测成果表；2、建筑物沉降观测结果：本建筑共设埋点8个，至今共观测4次，第二次观测时最大沉降速率为0.001429mm/d，本次最大沉降量为0.05mm，最小沉降量为0.01mm，差异沉降为0.04mm；第三次沉降观测时，本次最大沉降速率为0.010512 mm/d，最大沉降量为0.41 mm，最小沉降量为0.02 mm，差异沉降为0.39 mm；第四次沉降观测时，本次最大沉降速率为0.014444 mm/d，最大沉降最为0.52 mm，最小沉降量为0.22 mm，差异沉降为0.3 mm。

经过四次对该建筑的沉降观测，共累计最大沉降量为0.73mm，最小沉降最为0.40mm，累计最大沉降差异为0.33 mm。

3、2011年11月20日最后一次观测时的最大沉降速率为0.014444 mm/d，在规范规定的稳定标准内，表明此建筑物沉降较均匀，在观测期内地基已呈趋于稳定状态。

欢迎共阅沉降观测1 一般规定1.1 建筑沉降观测可根据需要，分别或组合测定建筑场地沉降、基坑回弹、地基土分层沉降以及基础和上部结构沉降。

对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工时开始。

1.2 各类沉降观测的级别和精度要求，应视工程的规模、性质及沉降量的大小速度确定。

1.3 布置沉降观测点时，应结合建筑结构、形状和场地工程地质条件，并应顾及施工和建成后的使用方便。

同时，点位应易于保存，标志应稳固美观。

1.4 各类沉降观测应根据剧本规范第9.1节的规定及时提交相应的阶段性成果和综合成果。

2 建筑场地沉降观测2.1 建筑场地沉降观测应分别测定建筑相邻影响范围之内的相邻地基沉降与建筑相邻影响范围之外的场地地面沉降。

2.2 建筑场地沉降点位的选择应符合下列规定：1 相邻地基沉降观测点可选在建筑纵横轴线或边线的延长线上，亦可选在通过建筑重心的轴线延长线上。

其点位间距应视基础类型、荷载大小及地质条件，与设计人员共同确定或征求设计人员意见后确定。

点位可在建筑基础深度1.5~2.0倍的距离范围内，由墙外向外由密到疏布设，但距基础最远的观测点应设置在沉降量为零的沉降临界点以外；2 场地地面沉降观测点应在相邻地基沉降观测点布设线路之外的地面上均匀布设。

根据地质地形条件，可选择使用平行轴线方格网法、沿建筑物四角辐射网法或散点法布设。

2.3 建筑场地沉降点标志的类型及埋设应符合下列规定：1 相邻地基沉降观测点标志可分为用于监测安全的浅埋标和用于结合科研的深埋标两种。

浅埋标可采用普通水准标石或用于直径25cm的水泥管现场浇灌，埋深宜为1~2m，并使标石底部埋在冰冻线以下。

深埋标可采用内管外加保护管的标石形式，埋深应与建筑基础深度相适应，标石顶部须埋入地面下20~30cm，并砌筑带盖的窨井加以保护；2 场地地面沉降观测点的标志与埋设，应根据观测要求确定，可采用浅埋标志。

2.4 建筑场地沉降观测的路线布设、观测精度及其他技术要求可按照本规范第5.5节的有关规定执行。

驻马店市吴桂桥煤矿11401工作面地表沉降观测分析报告编制单位：地测科编制人：宋新亮编制日期：2012.08.22河南省驻马店市吴桂桥煤矿有限公司11401工作面地表沉降观测分析报告根据国家有关规定和安全生产的需要，经矿领导研究决定对11401工作面对应地表进行沉降观测，现将观测结果分析如下：一、测点布置及成果（附观测成果表及测点布置平面示意图、沉降曲线图）倾向观测线：共3条线（本次观测300线）300线：本次观测沉降量在10mm之内累计观测沉降量最大值-103.9mm走向观测线：共4条线（本次观测古马路以西测点）400线：本次观测沉降量在10mm之内累计观测沉降量最大值-212.4mm500线：本次观测505#、506#沉降最大超过20mm 506#沉降最大-31.9mm（已经受11400工作面回采影响）累计观测沉降量最大值-448mm600线：607#累计沉降量-26.2mm （由于麦收被破坏只保留607#）700线：（不通视未测）二、建点及观测起始时间1、100线：2011年8月8日2、其他线：2011年10月6日3、500# 607#2012年2月26号开始建点测量本次观测古马路以西测点观测周期为5天三、结论1、沿高速路走向，高速路东侧40m处的300线，301#、302#、303#和304#观测点累积沉降量已超过移动盆地80mm危险边界，位于高速公路边沟护网处的500#点累积沉降量为20.7mm，由于移动盆地边缘沉降量较为缓慢，可近似认为其与距离关系满足简单一次线性变化，从而可推测出，此时80mm危险边界距离高速路东侧31.3m，移动盆地外边界距高速路东侧9.5m，均向高速公路方向推进0.5m。

2、11401工作面下山方向危险边界距采空区中心335m，移动盆地外边界距11401工作面中心457m；11400工作面上山方向危险边界距11400采空区中心148m，移动盆地外边界距50m采空区中心246m。

附件三：附表附表1 工程沉降变形观测准备工作检查记录表新建合肥至福州铁路（闽赣段）工程沉降变形观测准备工作检查记录表注：本表一式4份，施工、设计、监理和建设单位各1份。

附表2 工程沉降变形观测结果评估验收记录表新建合肥至福州铁路（闽赣段）工程沉降变形观测结果评估验收记录表注：本表一式5份，施工、设计、监理、咨询和建设单位各1份。

附表3 路基沉降水准测量记录表水准测量记录表（路基）附表4 路基沉降观测记录表（沉降观测桩）路基沉降观测记录表（沉降观测桩）工程名称：测量单位：测量负责人：复核：监理：年月日附表5 路基观测桩沉降量记录汇总表沉降观测记录表——路基观测桩沉降量记录汇总表断面里程：第页共页55附表6 路基沉降观测记录表（沉降板）路基沉降观测记录表（沉降板）测量：复核：监理：年月日附表7 路基沉降板观测记录汇总表（沉降板）沉降观测记录表——路基沉降板观测记录汇总表断面里程：第页共页单位：整理：复核：年月日57附表8 路基沉降板观测记录表（剖面管）路基沉降观测记录表（剖面管）填表：复核：监理：日期：58附表9 路基分层沉降观测记录表沉降观测记录表——路基分层沉降观测记录表里程段落：观测日期：第页共页2．每次磁环测量均需重复测量两次，并以磁环下部响声为准。

单位：测量：记录：年月日时59附表10 路基分层沉降观测记录汇总表沉降观测记录表——路基分层沉降观测记录汇总表断面里程：第页共页60附表11 路基边桩位移观测记录表沉降观测记录表——路基边桩位移观测记录表里程段落：观测日期：第页共页年月日时附表12 路基边桩位移观测记录汇总表沉降观测记录表——路基边桩位移观测记录汇总表断面里程：第页共页附表13 过渡段沉降量记录汇总表沉降观测记录表——过渡段沉降量记录汇总表第页共页附表14 桥梁墩台沉降观测汇总表桥梁墩（台）沉降观测汇总表桥梁名称＿＿＿＿＿桥梁起止里程＿＿＿＿＿填表＿＿＿复核＿＿＿附表15 桥梁墩（台）沉降量记录表沉降观测记录表——桥梁墩（台）沉降量记录表桥梁名称：观测日期: 第页共页附表16 桥梁墩（台）沉降量记录汇总表沉降观测记录表——桥梁墩（台）沉降量记录汇总表桥梁名称：墩（台）编号：墩（台）里程：第页共页附表17 涵洞沉降量记录表沉降观测记录表——涵洞沉降量记录表里程段落：观测日期: 第页共页附表18 涵洞沉降量记录汇总表沉降观测记录表——涵洞沉降量记录汇总表涵洞中心里程：涵洞孔径（m）：涵长（m）：第页共页附表19 隧道沉降量记录表沉降观测记录表——隧道沉降量记录表隧道名称：观测日期：第页共页附表20 隧道沉降量记录汇总表沉降观测记录表——隧道沉降量记录汇总表隧道名称：断面里程：第页共页附表21 横剖面沉降测试记录表横剖面沉降测试记录表填表: 日期: 复核: 日期: 监理: 日期。

沉降观测检验报告范本XX县人民医院整体搬迁工程住院楼沉降观测报告LJ00000-0000-CJ00000001检测：审核：技术负责：XX县建筑工程质量检测有限公司目录一、工程概况及基本情况二、观测依据、评定标准及仪器设备三、观测结果四、观测结果分析及建议五、沉降观测结果表一、工程概况及基本情况XX县人民医院整体搬迁工程住院楼工程，由XX县人民医院投资建设，XX建设集团有限公司施工，房屋结构框架剪力墙结构，XX县建筑工程质量检测有限公司受XX县人民医院委托，于2018年8月2日到2018年11月20日对该建筑进行了沉降观测。

该房屋在我公司进行第一次观察时结构已经施工至三层，最后一次结构封顶。

我公司于2018年8月2日至2018年11月20日共对该建筑进行了4次沉降观测。

二、观测依据、评定标准及仪器设备1、《建筑变形测量规程》JGJ/T8-972、《建筑地基基础设计规范》GBJ7-893、水准仪AT-G2三、观测结果四、观测结果分析及建议1、见建筑物沉降观测成果表；2、建筑物沉降观测结果：本建筑共设埋点8个，至今共观测4次，第二次观测时最大沉降速率为0.001529mm/d，本次最大沉降量为0.05mm，最小沉降量为0.01mm，差异沉降为0.04mm；第三次沉降观测时，本次最大沉降速率为0.010512 mm/d，最大沉降量为0.41 mm，最小沉降量为0.02 mm，差异沉降为0.39 mm；第四次沉降观测时，本次最大沉降速率为0.014444 mm/d，最大沉降最为0.52 mm，最小沉降量为0.22 mm，差异沉降为0.3 mm。

经过四次对该建筑的沉降观测，共累计最大沉降量为0.73mm，最小沉降最为0.40mm，累计最大沉降差异为0.33 mm。

3、2018年11月20日最后一次观测时的最大沉降速率为0.014444 mm/d，在规范规定的稳定标准内，表明此建筑物沉降较均匀，在观测期内地基已呈趋于稳定状态。

中铁新城区4号地块北区住宅小区23＃楼沉降观测报告1、工程概况中铁新城区4号地块北区住宅小区位于徐州市新城区1＃路与5#路交叉口东南侧。

本次沉降观测建筑为其中的11层及18层建筑，共计26栋。

按有关规范规定，建筑物施工期间应进行沉降观测,观测等级为二级。

此次观测建筑为23＃楼，楼高18层，建筑为框架剪力墙结构,工作自2010年10月20日开始观测,目前工程已竣工，累计观测15次.应委托方要求，提供沉降观测竣工报告。

2、沉降观测目的及要求建筑物沉降是建筑整体结构共同作用的结果。

工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。

如果变形在一定的限度之内属正常现象,但一旦超过某一限度，就会危及建筑物的安全。

因此，在建筑物的施工和运营期间,都必须对建筑物进行沉降观测。

建筑沉降观测能测定建筑及地基的沉降量、沉降差及沉降速率，并根据需要计算基础倾斜、局部倾斜等数据。

3、沉降观测依据本次测量主要依据以下规范及设计要求1、《工程测量规范》GB50026-20072、《建筑变形测量规范》JGJ/T 8-20073、《建筑地基基础设计规范》GB50007-20024、《建筑物沉降观测方法》DJG32/J 18-20065、《住宅工程质量通病控制标准》DGJ32/J16-20054、观测点布置4。

1、基准点布置基准点是沉降观测的基本控制点，所埋基准点根据《建筑变形测量规范》JGJ/T 8-2007中的规定进行建立。

本建筑共埋设4个基准点，高程系统采用假定高程BM1=40m，并定期检验基准点的稳定性。

至提交报告时基准点稳定可靠，符合规范要求。

4.2、沉降观测点布置依据《建筑变形测量规范》JGJ/T 8-2007中的规定，沉降观测点的布置以能全面反映建筑物地基变形特征并结合地质情况及建筑物结构特点进行,变形观测点均设在建筑主要受力位置.点位埋设的高度应有利于观测，且不影响施工的原则,并有利于长期保存。
