第二章土的渗透性确定

土力学2土的渗透性《土力学》第二章 土的渗透性一．概念1． 渗流：在水位差作用下，水穿过土中的相互连通的孔隙发生流动的现象。

2． 土的渗透性：土体被水透过的性质，称为土的渗透性。

二．达西定律水在砂土中流动，为层流，渗流速度与土样两端的水头差成正比，而与渗径长度成反比，即渗透速度与水力坡降成正比。

表达式ki Lhkv == 注意：（1）层流状态（2）L ：渗径长度是流动路径而非水平距离 （3）V 与i 线性关系（4）A ：为垂直于渗流方向的土样截面积，V 为全断面平均流速三．达西定律适用范围（1）只适用于层流状态：砂类土，粉土，疏松的粘土 （2）对于密实的粘土 （3）对于某些粗粒土第二节 渗透系数的测定一．测定方法试坑注水法：非饱和土现场渗透实验抽水法：饱和土常水头试验 室内渗透实验 变水头试验（一） 常水头实验法：保持水头在整个实验过程中不变适用：透水性较强的粗粒土；hAtVLk =（二）变水头试验：2112)(h h l t t A al k n -=或 2112lg )(3.2h h t t A al k -=渗透系数K 作用： ⑴判断土的渗透性⑵选择坝体填筑土料的依据 ⑶坝身，坝茎，渠道等渗水量⑷分析堤坝，基坑边坡的渗透稳定性 ⑸粘土地基的况降历时二．影响因素（一） 土粒大小与级配愈粗，愈均匀，愈浑圆，k 则愈大 细粒土颗粒愈细，粘粒愈多，k 愈小（二） 土的密实度土愈密实，孔隙比愈小，k 愈小（三） 水的温度：水的动力粘滞系数随温度升高减小，k 大2020ηηt tk k = （四） 封闭气体含量渗透面积减小，k 降低为了试验的可靠性，要求土样必须充分饱和思考：1、达西定律的含义是什么？适用于什么情况？2、为何选用不同的渗透试验方法？各适用于什么情况？3、渗透力对土的稳定性有何影响？为何渗透力与体积有关？第三节 渗流作用下的应力状态一．有效应力原理孔隙水应力U=总应力：σ=σ/+U 有效应力：σ/二．静水条件下土中的孔隙水应力U 与有效应力σ/a-a 面：孔隙水应力U=γw (h 1+h 2)总应力：作用在a-a 单位面积上土水重力的合力 σ=γw h 1+γsat h 2据有效应力原理a-a 面有效应力σ/为：σ/=σ+U=(γw h 1+γsat h 2)- γw (h 1+h 2)= (γsat -γw ) h 2=γ/h 2三．稳定渗透下土中的U 和σ/ （一） 渗流条件下U 与σ/1． 渗流入口处发生向下渗流情况溢流坝地基在上、下游水位差作用下发生渗流的情况 a 点处：总应力： σ=γw h 1+γsat h 2孔隙水应力U=γw (h 1+h 2-h)据有效应力原理a-a 面有效应力σ/为：σ/=σ+U=(γw h 1+γsat h 2)- γw (h 1+h 2-h)=γ/h 2+γw h 2、渗流出逸处发生向上渗流情况b 点处：总应力： σ=γw h /1+γsat h /2 孔隙水应力U=γw (h /1+h /2+h /)据有效应力原理a-a 面有效应力σ/为：σ/=σ+U=(γw h /1+γsat h /2)- γw (h /1+h /2+h /)= γ/h /2-γw h /（二） 渗透力渗透力：渗流作用在单位土体中的颗粒上的作用力i lhj w wγγ==渗流进口处：渗透力增大了土有效的作用，对土体稳定有利； 水平部位：使土粒产生向下游移动的趋势，对土体稳定不利； 出逸处：渗透力减轻了土有效重力的作用，对土体的稳定不利：第四节渗透变形土体的渗透变形实质上是由于渗透力的作用而引起的。

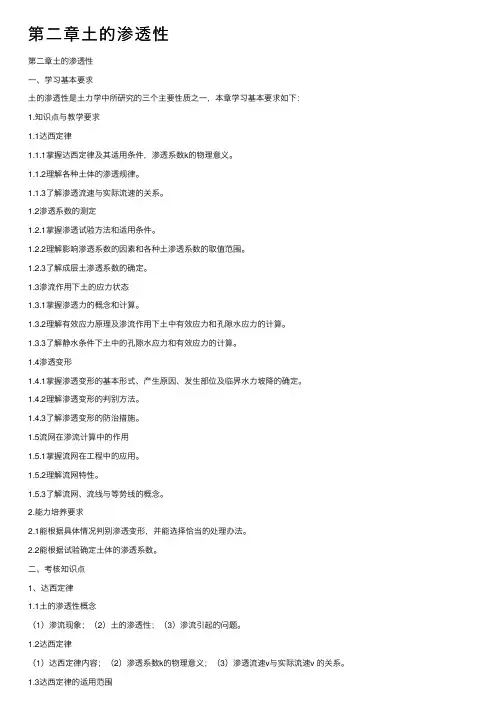

第⼆章⼟的渗透性第⼆章⼟的渗透性⼀、学习基本要求⼟的渗透性是⼟⼒学中所研究的三个主要性质之⼀，本章学习基本要求如下：1.知识点与教学要求1.1达西定律1.1.1掌握达西定律及其适⽤条件，渗透系数k的物理意义。

1.1.2理解各种⼟体的渗透规律。

1.1.3了解渗透流速与实际流速的关系。

1.2渗透系数的测定1.2.1掌握渗透试验⽅法和适⽤条件。

1.2.2理解影响渗透系数的因素和各种⼟渗透系数的取值范围。

1.2.3了解成层⼟渗透系数的确定。

1.3渗流作⽤下⼟的应⼒状态1.3.1掌握渗透⼒的概念和计算。

1.3.2理解有效应⼒原理及渗流作⽤下⼟中有效应⼒和孔隙⽔应⼒的计算。

1.3.3了解静⽔条件下⼟中的孔隙⽔应⼒和有效应⼒的计算。

1.4渗透变形1.4.1掌握渗透变形的基本形式、产⽣原因、发⽣部位及临界⽔⼒坡降的确定。

1.4.2理解渗透变形的判别⽅法。

1.4.3了解渗透变形的防治措施。

1.5流⽹在渗流计算中的作⽤1.5.1掌握流⽹在⼯程中的应⽤。

1.5.2理解流⽹特性。

1.5.3了解流⽹、流线与等势线的概念。

2.能⼒培养要求2.1能根据具体情况判别渗透变形，并能选择恰当的处理办法。

2.2能根据试验确定⼟体的渗透系数。

⼆、考核知识点1、达西定律1.1⼟的渗透性概念（1）渗流现象；（2）⼟的渗透性；（3）渗流引起的问题。

1.2达西定律（1）达西定律内容；（2）渗透系数k的物理意义；（3）渗透流速v与实际流速v 的关系。

1.3达西定律的适⽤范围（1）适⽤于层流状态；（2）密实粘⼟中的渗透规律；（3）某些粗粒⼟（如砾类⼟）和巨粒⼟中的渗透规律。

2、渗透系数的测定2.1常⽔头试验法（1）适⽤情况；（2）渗透系数的计算公式。

2.2变⽔头试验法（1）适⽤情况；（2）渗透系数的计算公式。

2.3影响渗透系数的主要因素2.4成层⼟的渗透系数（1）平⾏层⾯渗透性；（2）垂直于层⾯渗流。

3、渗流作⽤下⼟中应⼒状态3.1有效应⼒原理要点（1）饱和⼟体内有效应⼒和孔隙⽔应⼒的概念；（2）有效应⼒原理关系式；（3）⼟的压缩（变形）和强度都取决于有效应⼒的变化。

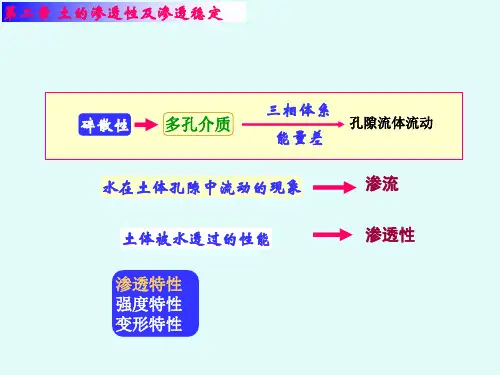

第二章 土的渗透性和渗流问题第一节 概 述土是多孔介质，其孔隙在空间互相连通。

当饱和土体中两点之间存在能量差时，水就通过土体的孔隙从能量高的位置向能量低的位置流动。

水在土体孔隙中流动的现象称为渗流；土具有被水等液体透过的性质称为土的渗透性。

土的渗透性是土的重要力学性质之一。

在水利工程中，许多问题都与土的渗透性有关。

渗透问题的研究主要包括以下几个方面：1．渗流量问题。

例如对土坝坝身、坝基及渠道的渗漏水量的估算（图2－la 、b ），基坑开挖时的渗水量及排水量计算（图2－1C ），以及水井的供水量估算（图2－1d ）等。

渗流量的大小将直接关系到这些工程的经济效益。

2．渗透变形（或称渗透破坏）问题。

流经土体的水流会对土颗粒和土体施加作用力，这一作用力称为渗透力。

当渗透力过大时就会引起土颗粒或土体的移动，从而造成土工建筑物及地基产生渗透变形。

渗透变形问题直接关系到建筑物的安全，它是水工建筑物和地基发生破坏的重要原因之一。

由于渗透破坏而导致土石坝失事的数量占总失事工程数量的25%~30%。

3．渗流控制问题。

当渗流量和渗透变形不满足设计要求时，要采用工程措施加以控制，这一工作称为渗流控制。

渗流会造成水量损失而降低工程效益；会引起土体渗透变形，从而直接影响土工建筑物和地基的稳定与安全。

因此，研究土的渗透规律、对渗流进行有效的控制和利用，是水利工程及土木工程有关领域中的一个非常重要的课题。

第二节 土的渗透性一、土的渗透定律—达西定律（一）渗流中的总水头与水力坡降液体流动除了要满足连续原理外，还必须要满足液流的能量方程，即伯努里方程。

在饱和土体渗透水流的研究中，常采用水头的概念来定义水体流动中的位能和动能。

水头是指单位重量水体所具有的能量。

按照伯努里方程，液流中一点的总水头h ，可用位置水头Z 、压力水头w uγ和流速水头g v 22之和表示，即 1)-(2 22g v uz h w ++=γ 式(2—1)中各项的物理意义均代表单位重量液体所具有的各种机械能，其量纲为长度。

教学内容设计及安排第一节达西定律【基本内容】渗透——在水位差作用下，水透过土体孔隙的现象。

渗透性——土具有被水透过的性能。

一、达西定律v =ki =k Lh或用渗流量表示为q =vA =kiA式中 v ――渗透速度，cm/s 或m/d ；q ――渗流量，cm 3/s 或m 3/d ；i =h /L ――水力坡降（水力梯度），即沿渗流方向单位距离的水头损失，无因次； h ――试样两端的水头差，cm 或m ； L ――渗径长度；cm 或m ；k ――渗透系数，cm/s 或m/d ；其物理意义是当水力梯度i 等于1时的渗透速度； A ――试样截面积，cm 2或m 2。

【注意】由上式求出的v 是一种假想的平均流速，假定水在土中的渗透是通过整个土体截面来进行的。

水在土体中的实际平均流速要比达西定律采用的假想平均流速大。

二、达西定律的适用范围与起始水力坡降对于密实的粘土：由于结合水具有较大的粘滞阻力，只有当水力梯度达到某一数值，克服了结合水的粘滞阻力后才能发生渗透。

起始水力梯度――使粘性土开始发生渗透时的水力坡降。

(a ) 砂土 (b ) 密实粘土 (c )砾石、卵石粘性土渗透系数与水力坡降的规律偏离达西定律而呈非线性关系，如图（b ）中的实线所示，常用虚直线来描述密实粘土的渗透规律。

()b i i k v -= (2-3)式中 i b ――密实粘土的起始水力坡降；对于粗粒土中（如砾、卵石等）：在较小的i 下，v 与i 才呈线性关系，当渗透速度超过临界流速v cr 时，水在土中的流动进入紊流状态，渗透速度与水力坡降呈非线性关系，如图（c ）所示，此时，达西定律不能适用。

第二节 渗透系数及其确定方法【基本内容】一、渗透试验1．常水头试验常水头试验适用于透水性大（k >10-3cm/s ）的土，例如砂土。

常水头试验就是在整个试验过程中，水头保持不变。

试验时测出某时间间隔t 内流过试样的总水量V ，根据达西定律At LhkkiAt qt V === 即 hAtVL k =2．变水头试验粘性土由于渗透系数很小，流经试样的总水量也很小，不易准确测定。

第二章 土的渗透性和渗流问题第一节 概 述土是多孔介质，其孔隙在空间互相连通。

当饱和土体中两点之间存在能量差时，水就通过土体的孔隙从能量高的位置向能量低的位置流动。

水在土体孔隙中流动的现象称为渗流；土具有被水等液体透过的性质称为土的渗透性。

土的渗透性是土的重要力学性质之一。

在水利工程中，许多问题都与土的渗透性有关。

渗透问题的研究主要包括以下几个方面：1．渗流量问题。

例如对土坝坝身、坝基及渠道的渗漏水量的估算（图2－la 、b ），基坑开挖时的渗水量及排水量计算（图2－1C ），以及水井的供水量估算（图2－1d ）等。

渗流量的大小将直接关系到这些工程的经济效益。

2．渗透变形（或称渗透破坏）问题。

流经土体的水流会对土颗粒和土体施加作用力，这一作用力称为渗透力。

当渗透力过大时就会引起土颗粒或土体的移动，从而造成土工建筑物及地基产生渗透变形。

渗透变形问题直接关系到建筑物的安全，它是水工建筑物和地基发生破坏的重要原因之一。

由于渗透破坏而导致土石坝失事的数量占总失事工程数量的25%~30%。

3．渗流控制问题。

当渗流量和渗透变形不满足设计要求时，要采用工程措施加以控制，这一工作称为渗流控制。

渗流会造成水量损失而降低工程效益；会引起土体渗透变形，从而直接影响土工建筑物和地基的稳定与安全。

因此，研究土的渗透规律、对渗流进行有效的控制和利用，是水利工程及土木工程有关领域中的一个非常重要的课题。

第二节 土的渗透性一、土的渗透定律—达西定律（一）渗流中的总水头与水力坡降液体流动除了要满足连续原理外，还必须要满足液流的能量方程，即伯努里方程。

在饱和土体渗透水流的研究中，常采用水头的概念来定义水体流动中的位能和动能。

水头是指单位重量水体所具有的能量。

按照伯努里方程，液流中一点的总水头h ，可用位置水头Z 、压力水头w uγ和流速水头g v 22之和表示，即 1)-(2 22g v uz h w ++=γ 式(2—1)中各项的物理意义均代表单位重量液体所具有的各种机械能，其量纲为长度。

Teton 坝损失损失：：直接直接800080008000万美元万美元万美元，，起诉55005500起起，2.52.5亿美元亿美元亿美元，，死1414人人，受灾受灾2.52.52.5万万人，6060万亩土地万亩土地万亩土地，，3232公公里铁路原因原因：：管涌土坝土坝位于美国位于美国Idaho 州Teton 河上河上，，防洪防洪、、灌溉灌溉、、发电发电、、旅游综合利用旅游综合利用，，装机16MW ，最大坝高126.5m ，坝顶长945m 。

建于建于197219721972--7575年年,75,75年年1111月开始蓄水月开始蓄水月开始蓄水，，7676年春年春洪水期间水位迅速上升洪水期间水位迅速上升，，达1.21.2m/d m/d m/d。

6月5日上午日上午11:5511:5511:55发发生溃坝生溃坝。

下图是现在的景象Teton坝1976年6月5日上午10:30左右，下游坝面有水渗出并带出泥土。

Teton坝1111：：0000左右洞口不断扩大并向坝顶靠近，泥水流量增加Teton Teton坝坝11:30洞口继续向上扩大，泥水冲蚀了坝基，主洞的上方又出现一渗水洞。

流出的泥水开始冲击坝趾处的设施。

11：50左右洞口扩大加速，泥水对坝基的冲蚀更加剧烈。

Teton Teton坝坝11:57 坝坡坍塌，泥水狂泻而下Teton Teton坝坝12：00过后坍塌口加宽Teton Teton坝坝洪水扫过下游谷底，附近所有设施被彻底摧毁Teton Teton坝坝失事现场目前的状况Teton Teton坝坝水头梯度又称水力梯度、水力坡降。

三、渗透系数及其确定方法渗透试验渗透试验（（室内室内））AtLhk kiAt qt V ===时间t 内流出的水量hAtVL k =1.1.常水头试验常水头试验————整个试验过程中水头保持不变适用于透水性大适用于透水性大（（k >10-3cm/s ）的土，例如砂土例如砂土。
