工程充电桩安装施工方案

充电桩安装施工方案

充电桩安装施工方案

一、工程概述：

本工程为充电桩的安装施工工程，主要包括充电桩设备的安装、线路布设、电源接入、联网通信等工作。

二、施工准备：

1. 确定充电桩安装位置，需要满足停车场设计标准和充电桩布设要求。

2. 了解电源及电路情况，确保电源能够满足充电桩的供电要求。

3. 采购所需充电桩设备、线缆、配件等材料，确保材料符合质量标准。

4. 制定详细施工计划，明确施工过程、工作流程、施工人员安排和工期。

5. 配备必要的施工工具和设备，包括吊车、电动螺丝刀、电气测试仪器等。

三、施工步骤：

1. 安装充电桩设备：根据设计要求，将充电桩设备固定在预定位置上，确保设备平稳、牢固。

2. 布设线缆：根据充电桩的功率和电压要求，选用合适的线缆规格进行线路布设。按照设计方案进行线路敷设，避免出现绕弯、交叉等情况。

3. 电源接入：将线缆接入电源箱，并进行引线的正确连接。接入电源前，需进行电气测试，确保电压、电流等参数符合要求。

4. 联网通信：根据充电桩的要求，连接充电数据传输线缆，确保充电桩与管理系统能够正常通信。

5. 系统调试：完成充电桩的安装、线路布设和电源接入后，进行系统调试，确保充电桩设备能够正常运行。调试过程中，需注意安全事项，如电源断电保护、短路保护等功能是否正常。

6. 验收及交付：完成系统调试后，进行验收，检查设备是否符合质量要求，线路是否接地良好、充电功能是否正常。验收合格后，进行相关文件的交付和备案。

四、施工注意事项：

1. 施工前需检查工作场地环境是否满足安全、卫生要求。

2. 施工过程中，确保施工现场安全有序，采取必要的防护措施。特别注意电气安全，避免电流泄漏、电击等事故。

3. 施工过程中，与其他施工人员进行良好的沟通协调，避免互相影响，确保施工进度和质量。

4. 施工完毕后，及时清理施工现场，保持环境整洁。

以上是充电桩安装施工方案的基本内容，希望能对您有所帮助。具体施工过程中还需根据实际情况进行调整和完善。

第1篇

一、项目背景

随着我国新能源汽车的快速发展，充电桩作为新能源汽车的重要组成部分，其建设需求日益增长。为了满足日益增长的充电需求，提高充电桩的覆盖率，本项目旨在为某地区建设一批符合国家标准、安全可靠、使用便捷的充电桩。

二、项目概述

1. 项目名称：某地区充电桩建设项目

2. 项目地点：某地区

3. 项目规模：建设充电桩若干个

4. 项目周期：预计6个月

5. 项目投资：XX万元

三、施工方案

1. 施工准备

（1）组织机构

成立项目管理部，负责项目的整体规划、组织协调和监督实施。下设工程部、质量部、安全部、物资部等部门，明确各部门职责和分工。

（2）人员配置

根据项目规模和需求，合理配置施工人员，包括项目经理、技术负责人、施工员、质量员、安全员、电工等。

（3）材料设备

根据设计图纸和施工方案，提前采购所需材料设备，确保施工顺利进行。

2. 施工工艺

（1）现场勘察

在施工前，对施工现场进行详细勘察，了解现场地形、地貌、地下管线等信息，为施工提供依据。 （2）施工图纸会审

组织施工图纸会审，明确设计意图、施工要求和质量标准，确保施工过程中严格按照设计图纸执行。

（3）施工方案编制

根据设计图纸和现场勘察情况，编制详细的施工方案，包括施工工艺、施工步骤、质量标准、安全措施等。

（4）施工工艺

1）基础施工

- 根据设计要求，进行充电桩基础开挖，确保基础尺寸符合设计要求。

- 对基础进行平整处理，确保基础表面无杂物、积水。

- 搭设模板，浇筑混凝土基础，确保基础强度和稳定性。

2）设备安装

- 根据设计要求，进行充电桩设备安装，包括充电桩本体、电缆、配电箱等。

- 安装过程中，确保设备位置准确、固定牢固。

- 对充电桩设备进行调试，确保其正常工作。

3）电缆敷设

- 根据设计要求，进行电缆敷设，确保电缆路径合理、安全。

- 电缆敷设前，进行电缆检验，确保电缆质量符合要求。

- 电缆敷设后，进行电缆固定，确保电缆安全可靠。

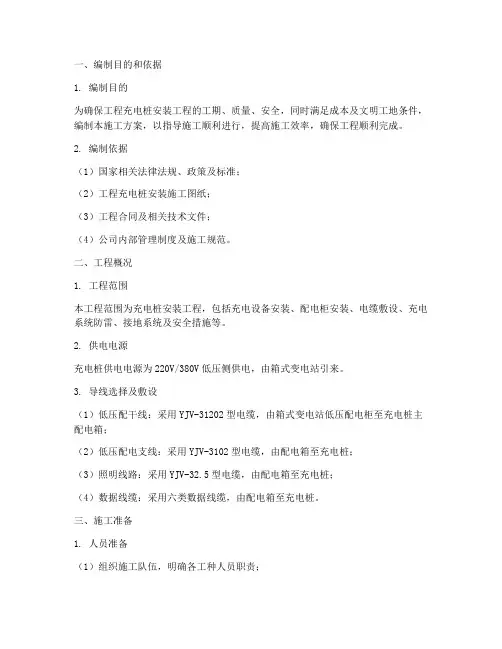

一、编制目的和依据

1. 编制目的

为确保工程充电桩安装工程的工期、质量、安全，同时满足成本及文明工地条件，编制本施工方案，以指导施工顺利进行，提高施工效率，确保工程顺利完成。

2. 编制依据

（1）国家相关法律法规、政策及标准；

（2）工程充电桩安装施工图纸；

（3）工程合同及相关技术文件；

（4）公司内部管理制度及施工规范。

二、工程概况

1. 工程范围

本工程范围为充电桩安装工程，包括充电设备安装、配电柜安装、电缆敷设、充电系统防雷、接地系统及安全措施等。

2. 供电电源

充电桩供电电源为220V/380V低压侧供电，由箱式变电站引来。

3. 导线选择及敷设

（1）低压配干线：采用YJV-31202型电缆，由箱式变电站低压配电柜至充电桩主配电箱；

（2）低压配电支线：采用YJV-3102型电缆，由配电箱至充电桩；

（3）照明线路：采用YJV-32.5型电缆，由配电箱至充电桩；

（4）数据线缆：采用六类数据线缆，由配电箱至充电桩。

三、施工准备

1. 人员准备

（1）组织施工队伍，明确各工种人员职责； （2）对施工人员进行技术交底和安全教育。

2. 材料准备

（1）根据工程需求，采购各类电缆、配电柜、充电设备等；

（2）检查材料质量，确保符合国家标准。

3. 施工设备准备

（1）准备电缆敷设设备、接地设备、防雷设备等；

（2）检查设备性能，确保正常使用。

四、施工工艺

1. 充电设备安装

（1）根据施工图纸，确定充电设备安装位置；

（2）安装充电设备，确保固定牢固；

（3）连接充电设备与配电柜，确保接线正确。

2. 配电柜安装

（1）根据施工图纸，确定配电柜安装位置；

（2）安装配电柜，确保固定牢固；

（3）连接配电柜与电缆，确保接线正确。

3. 电缆敷设

（1）按照设计要求，确定电缆敷设路径；

（2）敷设电缆，确保电缆排列整齐，固定牢固；

（3）连接电缆，确保接线正确。

4. 充电系统防雷、接地

汽车充电桩项目施工方案

GB/T .1-2015《电动汽车充电基础设施 第1部分：通用要求》等相关标准和规范，以及甲方提供的技术要求和设计方案等文件。

二、工程概况

本项目为一处充电桩建设工程，位于某市中心商业区，总占地面积约200平方米，共计规划建设10个充电桩。

三、施工流程

1.确定施工方案和设计方案，编制施工图纸。

2.进行场地勘测和测量，确定充电桩的位置和布局。

3.进行现场土方开挖和基础施工。

4.安装充电桩设备和电缆线路。

5.进行电气接线和调试。

6.进行安全检查和验收。

四、设计方案

1.充电桩类型：本项目采用交流双枪式充电桩。 2.充电桩数量：共计10个充电桩，其中6个为普通充电桩，4个为快速充电桩。

3.充电桩功率：普通充电桩功率为3.3kW，快速充电桩功率为50kW。

4.充电桩布局：根据场地实际情况，将充电桩分为两排，每排5个。

5.充电桩配电方案：采用交流380V供电，每个充电桩设备独立供电，配备相应的电表和保护设备。

五、施工要求

1.施工人员必须持有相关证书和资格，严格遵守施工安全规范。

2.施工现场必须设置安全警示标志和隔离设施，确保施工区域安全。

3.施工过程中必须按照设计方案和施工图纸要求进行施工，不得擅自更改。

4.施工完成后，必须进行安全检查和验收，确保充电桩设备的安全可靠使用。

六、安全保证措施 1.施工现场必须设置专人负责安全管理和监督，确保施工过程中的安全。

2.施工过程中必须严格遵守电气安全规范，防止电气事故的发生。

3.充电桩设备必须经过专业人员的检测和验收，确保设备的安全可靠使用。

4.充电桩设备必须配备过载保护、漏电保护等安全保护设备，确保使用安全。

七、相似场地施工案例图片

删除，因为无法提供图片）

本项目是一项关于安装******充电桩的工程，位于XXX。该项目由XXX负责安装3台7KW交流充电桩。这款充电桩产品已通过国家3C认证、XXX认证，并经过XXX、XXX和XXX的检测，安全可靠。该产品外观简洁大方，安装方便。壁挂式安装在地下车库，落地式安装在户外车位，安装位置在车位侧后方，不占用车位，不影响车辆进出。
