原子钟频率标准

--

-

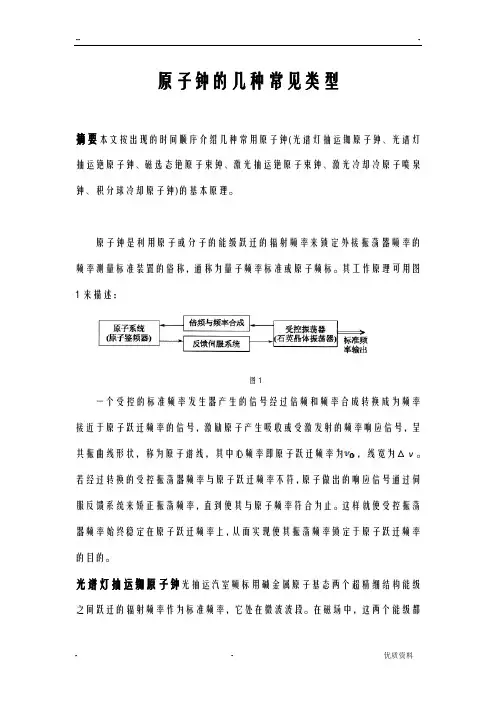

- - 优质资料 原子钟的几种常见类型

摘要本文按出现的时间顺序介绍几种常用原子钟(光谱灯抽运铷原子钟、光谱灯抽运铯原子钟、磁选态铯原子束钟、激光抽运铯原子束钟、激光冷却冷原子喷泉钟、积分球冷却原子钟)的基本原理。

原子钟是利用原子或分子的能级跃迁的辐射频率来锁定外接振荡器频率的频率测量标准装置的俗称，通称为量子频率标准或原子频标。其工作原理可用图1来描述：

图1

一个受控的标准频率发生器产生的信号经过倍频和频率合成转换成为频率接近于原子跃迁频率的信号，激励原子产生吸收或受激发射的频率响应信号，呈共振曲线形状，称为原子谱线，其中心频率即原子跃迁频率为，线宽为Δν。若经过转换的受控振荡器频率与原子跃迁频率不符，原子做出的响应信号通过伺服反馈系统来矫正振荡频率，直到使其与原子频率符合为止。这样就使受控振荡器频率始终稳定在原子跃迁频率上，从而实现使其振荡频率锁定于原子跃迁频率的目的。

光谱灯抽运铷原子钟光抽运汽室频标用碱金属原子基态两个超精细结构能级之间跃迁的辐射频率作为标准频率，它处在微波波段。在磁场中，这两个能级都--

-

- - 优质资料 有塞曼分裂，作为标准频率的跃迁是其中两个磁子能级=0之间的跃迁，它受磁场影响最小。若用合适频率单色光照射原子系统，使基态一个超精细能级上的原子被共振激发，而自发辐射回到基态时可能落到所有能级，原子就会集中到一个基态能级，极大地偏离玻尔兹曼分布，这就是光抽运效应。这里选择抽运光起着关键作用。在20世纪60年代初，激光器刚发明尚无法利用，唯一可用的共振光源是光谱灯。一般光谱灯是由同类原子发光，它的光谱成分能使基态两个超精细能级上的原子都被激发，因而不能有效地实现选择吸收，起到光抽运作用。幸好对铷原子，可以有一个巧妙的办法。铷原子有两种稳定同位素：和，其丰度分别为72. 2%和27. 8%。它们各有能级间距为3036MHz和6835MHz的两个超精细能级，其共振光的频率分布如图2所示。这里A，B线为所产生，a，b线属于原子。从它们的位置可见，A，a两线有较多的重合，而B，b线则重合较少。因此，若原子发出的光透过一个充以原子的滤光泡，a线就会被较多地吸收，而剩下较强的b线。原子在这种光作用下，就会有较多的下能级原子被激发，从而使更多原子聚集在超精细结构的上能级上，这就实现了光抽运效应。

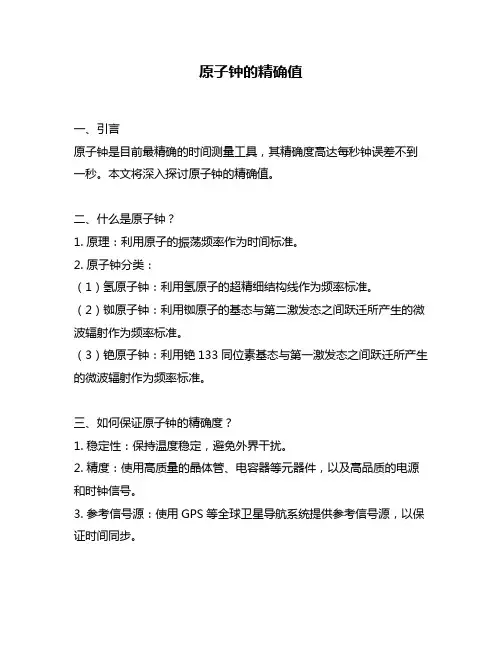

原子钟的精确值

一、引言

原子钟是目前最精确的时间测量工具，其精确度高达每秒钟误差不到一秒。本文将深入探讨原子钟的精确值。

二、什么是原子钟？

1. 原理：利用原子的振荡频率作为时间标准。

2. 原子钟分类：

（1）氢原子钟：利用氢原子的超精细结构线作为频率标准。

（2）铷原子钟：利用铷原子的基态与第二激发态之间跃迁所产生的微波辐射作为频率标准。

（3）铯原子钟：利用铯133同位素基态与第一激发态之间跃迁所产生的微波辐射作为频率标准。

三、如何保证原子钟的精确度？

1. 稳定性：保持温度稳定，避免外界干扰。

2. 精度：使用高质量的晶体管、电容器等元器件，以及高品质的电源和时钟信号。

3. 参考信号源：使用GPS等全球卫星导航系统提供参考信号源，以保证时间同步。

四、与其他时间测量工具相比，原子钟有何优势？

1. 精确度高：误差不到一秒。

2. 稳定性好：不受温度、压力等外界因素的影响。

3. 可追溯性强：时间标准由国家授权机构统一制定，可追溯到国际原子时。

五、原子钟在哪些领域应用广泛？

1. 通信领域：保证通信设备之间的时间同步。

2. 导航领域：提供精确的时间参考，以确定位置和速度。

3. 科学研究领域：提供高精度的时间标准，以研究宇宙演化、地球物理学等领域。

六、结论

原子钟是目前最精确的时间测量工具，其精确度高达每秒钟误差不到一秒。为保证其精确度，需要保持稳定性、使用高品质元器件和参考信号源。原子钟在通信、导航和科学研究等领域应用广泛。

时钟原理相关资料

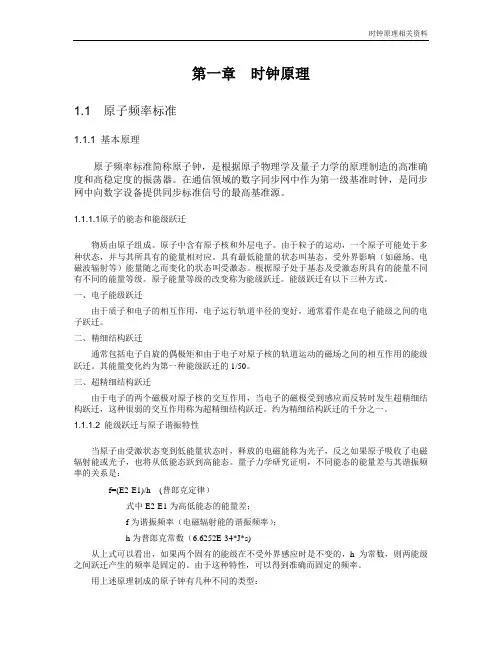

第一章 时钟原理

1.1 原子频率标准

1.1.1 基本原理

原子频率标准简称原子钟，是根据原子物理学及量子力学的原理制造的高准确度和高稳定度的振荡器。在通信领域的数字同步网中作为第一级基准时钟，是同步网中向数字设备提供同步标准信号的最高基准源。

1.1.1.1原子的能态和能级跃迁

物质由原子组成。原子中含有原子核和外层电子。由于粒子的运动，一个原子可能处于多种状态，并与其所具有的能量相对应。具有最低能量的状态叫基态，受外界影响（如磁场、电磁波辐射等）能量随之而变化的状态叫受激态。根据原子处于基态及受激态所具有的能量不同有不同的能量等级。原子能量等级的改变称为能级跃迁。能级跃迁有以下三种方式。

一、电子能级跃迁

由于质子和电子的相互作用，电子运行轨道半径的变好，通常看作是在电子能级之间的电子跃迁。

二、精细结构跃迁

通常包括电子自旋的偶极矩和由于电子对原子核的轨道运动的磁场之间的相互作用的能级跃迁。其能量变化约为第一种能级跃迁的1/50。

三、超精细结构跃迁

由于电子的两个磁极对原子核的交互作用，当电子的磁极受到感应而反转时发生超精细结构跃迁，这种很弱的交互作用称为超精细结构跃迁。约为精细结构跃迁的千分之一。

1.1.1.2 能级跃迁与原子谐振特性

当原子由受激状态变到低能量状态时，释放的电磁能称为光子，反之如果原子吸收了电磁辐射能或光子，也将从低能态跃到高能态。量子力学研究证明，不同能态的能量差与其谐振频率的关系是：

f=(E2-E1)/h (普郎克定律）

式中E2-E1为高低能态的能量差；

f为谐振频率（电磁辐射能的谐振频率）；

h为普郎克常数（6.6252E-34*J*s)

从上式可以看出，如果两个固有的能级在不受外界感应时是不变的，h为常数，则两能级之间跃迁产生的频率是固定的。由于这种特性，可以得到准确而固定的频率。

XL500铷钟频率标准是一款高性能的铷原子钟，具有高稳定性、高精度等特点。它主要应用于通信、导航、时间同步等领域。下面简要介绍XL500铷钟频率标准的主要特点、应用及技术指标。

特点：

1. 高稳定性：XL500铷钟的频率稳定性优于1x10^-12。

2. 高精度：计时精度可达毫秒级别。

3. 抗干扰能力强：XL500铷钟具有很强的抗电磁干扰和振动性能，适用于恶劣环境。

4.

小型化设计：XL500铷钟体积小、重量轻，便于安装和携带。

5. 易于集成：XL500铷钟提供了丰富的接口，如RS232、GPIO等，便于与其他设备进行集成。

应用领域：

1. 通信系统：XL500铷钟可应用于无线通信、光纤通信等通信系统的时钟源和频率同步。

2. 导航系统：XL500铷钟可为全球定位系统（GPS）、惯性导航系统（INS）等提供高精度的时间基准。

3. 时间同步：XL500铷钟可作为时间服务器，为各种网络时间同步协议提供高精度的时间信号。

4. 科学研究：XL500铷钟适用于精密测量、实验室建标等科学研究领域。

技术指标：

1. 频率稳定度：优于1x10^-12（0至50℃）

2. 频率偏差：±5x10^-12（25℃时）

3.

日漂移率：±1x10^-10/℃

4. 输出信号：10MHz、5MHz（可选）

5. 电源：AC电源（可选DC电源）

6. 环境适应性：抗振动性能优于50g，抗电磁干扰性能优于10V/m

7. 尺寸：小于1U（2.5英寸）

8. 重量：小于1kg
