常用油套管参数数据

  • 格式：docx
  • 大小：15.50 KB
  • 文档页数：3

常用油套管参数数据

1〞＝25.4mm

2 3/8〞油管：

内容积：1.987m3/千米外径：60.30mm

壁厚：5.00mm 内径：50.30mm

2 7/8〞外加厚（EUE）油管：

内容积：3.019 m3/千米外容积：4.185 m3/千米

管容积：1.166 m3/千米外径：73.03mm

壁厚：5.51mm 内径：62.00mm

重量：9.46吨/千米（平式）9.62吨/千米（外加厚）

2 7/8〞油管与5 1/2〞（壁厚9.17mm）套管环容7.385 m3/千米

2 7/8〞油管与5 1/2〞（壁厚7.72mm）套管环容7.95 m3/千米

N80钢级：壁厚：5.51mm；内径：62.00mm；通径：59.61mm；挤毁压力：76.9MPa；管体屈服强度：645.134kN；最小内屈服压力：72.9MPa；

P105钢级：壁厚：5.51mm；内径：62.00mm；通径：59.61mm；挤毁压力：96.6MPa；管体屈服强度：846.683kN；最小内屈服压力：95.6MPa；

P105钢级：壁厚：7.01mm；内径：59.00mm；通径：56.62mm；挤毁压力：125.6MPa；管体屈服强度：1052.681kN；最小内屈服压力：121.6MPa；

3 1/2〞外加厚（EUE）油管：

内容积：4.536m3/千米外容积：6.207 m3/千米

管容积：1.671 m3/千米外径：88.9mm

壁厚：6.45mm 内径：76.0mm

重量：13.60吨/千米

3 1/2〞油管与5 1/2〞（壁厚9.17mm）套管环容5.363 m3/千米 P105钢级：壁厚：6.45mm；内径：76.00mm；通径：72.82mm；挤毁压力：90MPa；管体屈服强度：1210.182kN；最小内屈服压力：92MPa；

5 1/2〞套管：

外径：139.7mm

壁厚：6.20mm/7.72mm/9.17mm

内径：127.30mm/124.26mm/121.36mm

内容积：12.73 m3/千米/ 12.13m3/千米/11.57 m3/千米

P110钢级：壁厚：7.72mm；内径：124.26mm；通径：121.08mm；挤毁压力：51.6MPa；管体屈服强度：2429kN；最小内屈服压力：73.4MPa；

P110钢级：壁厚：9.17mm；内径：121.36mm；通径：118.19mm；挤毁压力：76.50MPa；管体屈服强度：2852kN；最小内屈服压力：85.2MPa；

J55钢级：壁厚：7.72mm；内径：124.26mm；通径：121.08mm；挤毁压力：33.90MPa；管体屈服强度：1215kN；最小内屈服压力：36.7MPa；

9 5/8〞套管：

P109钢级：直径：245mm 壁厚：11.99mm

内径：220.5mm 内容积：38.186 m3/千米P110钢级：直径：244.48mm 壁厚：13.84mm

内径：216.79mm 内容积：？m3/千米

挤毁压力：54.8MPa；管体屈服强度：7608kN；最小内屈服压力：63.2MPa；

2 7/8〞钻杆：

壁厚：9.19mm

重量：15.49吨/千米

7〞套管：

外径：177.80mm

壁厚：9.19mm 内径：159.4mm 内容积：19.96m3

钢级：P110 抗内压强度：68.7MPa

合集下载

各种油套管、工具等基本数据

各种油套管、工具等基本数据

各种油套管、工具等基本数据

（1）-油管

鉴于现场对各种工具和油管、套管的基本数据书籍匮乏，在施工中便于便携式查阅，将现在常用的油套管、工具的基本数据登出，方便大家使用。

1、d76mm油管：外径88.9mm ,内径75.9mm,每米内容积0.004523立方米，每米重量13.22kg；接箍外径107mm ,长度146mm，重量3.6kg；整管平均重量13.6kg/米。

2、d62mm油管：外径73mm，内径62mm, 每米内容积0.003018立方米，每米重量9.16kg;接箍外径89.5mm，长度132mm，重量2.4kg；整管平均重量9.4kg/米。

3、d62mm外加厚油管：外径73mm，内径62mm, 每米内容积0.003018立方米，每米重量9.16kg;加厚部分外径78.6mm,重量增加0.9kg；接箍外径93mm，长度134mm，重量2.8kg；整管平均重量9.53kg/米。

4、d50mm油管：外径60.3mm，内径50.3mm, 每米内容积0.001986立方米，每米重量6.84kg;接箍外径73mm，长度110mm，重量1.3kg；整管平均重量7kg/米。

5、d40mm油管：外径48.3mm ,内径40.3mm,每米内容积0.001275立方米，每米重量4.39kg；接箍外径55mm ,长度96mm，重量0.5kg；整管平均重量4.4kg/米。

6、油管抗拉强度（以下数据均按油管钢级DZ40、DZ50、DZ55排列，单位kN）：

（1）d76mm油管：446、585、645

（2）d62mm外加厚油管：443、583、641

（3）d62mm油管：294、387、426

（4）d50mm油管：208、274、3015

（5）d40mm油管：118.7、156、171.5

注：外加厚油管所标注为管身抗拉力，平式油管标注为抗滑扣拉力，平式油管管身抗拉力与外加厚油管相同。

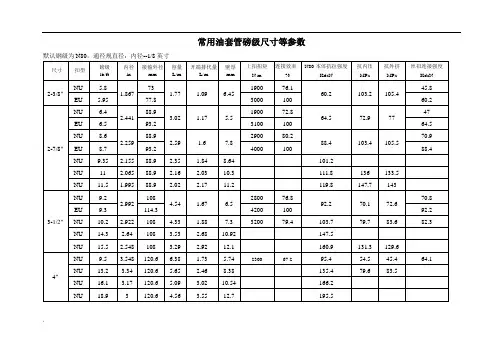

API油套管常用数据表

API油套管常用数据表

.

'. 常用油套管磅级尺寸等参数

默认钢级为N80，通径规直径：内径--1/8英寸

尺寸 扣型 磅级

lb/ft 内径

in 接箍外径

mm 容量

L/m 开端排代量

L/m 壁厚

mm 上扣扭矩

N.m 连接效率

% N80本体抗拉强度

KdaN 抗内压

MPa 抗外挤

MPa 丝扣连接强度

KdaN

2-3/8″ NU 5.8 1.867 73 1.77 1.09 6.45 1900 76.1 60.2 103.2 105.4 45.8

EU 5.95 77.8 3000 100 60.2

2-7/8″ NU 6.4 2.441 88.9 3.02 1.17 5.5 1900 72.8 64.5 72.9 77 47

EU 6.5 93.2 3100 100 64.5

NU 8.6 2.259 88.9 2.59 1.6 7.8 2900 80.2 88.4 103.4 105.5 70.9

EU 8.7 93.2 4000 100 88.4

NU 9.35 2.155 88.9 2.35 1.84 8.64 101.2

NU 11 2.065 88.9 2.16 2.03 10.3 111.8 136 133.5

NU 11.5 1.995 88.9 2.02 2.17 11.2 119.8 147.7 143

3-1/2″ NU 9.2 2.992 108 4.54 1.67 6.5 2800 76.8 92.2 70.1 72.6 70.8

EU 9.3 114.3 4200 100 92.2

NU 10.2 2.922 108 4.33 1.88 7.3 3200 79.4 103.7 79.7 83.6 82.3

NU 14.3 2.64 108 3.53 2.68 10.92 147.5

NU 15.5 2.548 108 3.29 2.92 12.1 160.9 131.3 129.6

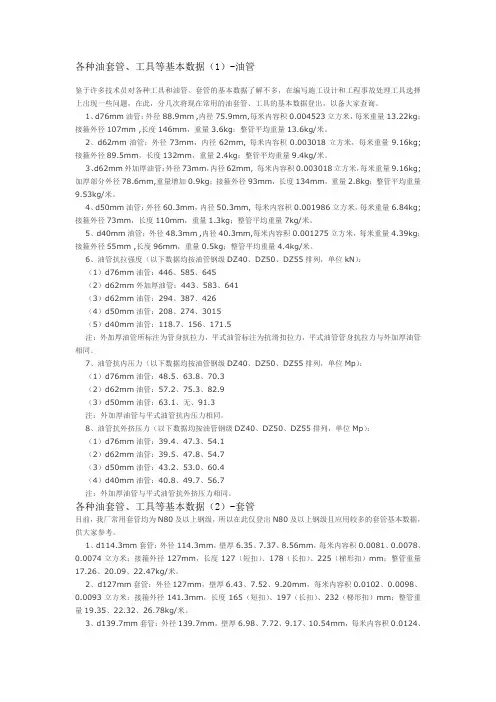

各种油套管、工具等基本数据 2

各种油套管、工具等基本数据 2

各种油套管、工具等基本数据（1）-油管

鉴于许多技术员对各种工具和油管、套管的基本数据了解不多，在编写施工设计和工程事故处理工具选择上出现一些问题，在此，分几次将现在常用的油套管、工具的基本数据登出，以备大家查询。

1、d76mm油管：外径88.9mm ,内径75.9mm,每米内容积0.004523立方米，每米重量13.22kg；接箍外径107mm ,长度146mm，重量3.6kg；整管平均重量13.6kg/米。

2、d62mm油管：外径73mm，内径62mm, 每米内容积0.003018立方米，每米重量9.16kg;接箍外径89.5mm，长度132mm，重量2.4kg；整管平均重量9.4kg/米。

3、d62mm外加厚油管：外径73mm，内径62mm, 每米内容积0.003018立方米，每米重量9.16kg;加厚部分外径78.6mm,重量增加0.9kg；接箍外径93mm，长度134mm，重量2.8kg；整管平均重量9.53kg/米。

4、d50mm油管：外径60.3mm，内径50.3mm, 每米内容积0.001986立方米，每米重量6.84kg;接箍外径73mm，长度110mm，重量1.3kg；整管平均重量7kg/米。

5、d40mm油管：外径48.3mm ,内径40.3mm,每米内容积0.001275立方米，每米重量4.39kg；接箍外径55mm ,长度96mm，重量0.5kg；整管平均重量4.4kg/米。

6、油管抗拉强度（以下数据均按油管钢级DZ40、DZ50、DZ55排列，单位kN）：

（1）d76mm油管：446、585、645

（2）d62mm外加厚油管：443、583、641

（3）d62mm油管：294、387、426

（4）d50mm油管：208、274、3015

（5）d40mm油管：118.7、156、171.5

常用套、油管数据

常用套、油管数据

1、常用套、油管数据

D127mm常用套管强度数据表

外径

mm 钢级 壁厚

mm 重量

Kg 内径

mm 内容

积L/m 丝抗拉强(KN) 抗挤

MPa 抗内压强度(MPa)

长扣 梯型扣 长圆扣 梯型扣

127 SM80 1410 1790

1796 2163

SM90 1451 1887

1850 2263

SM95 1487 1923

1186 2322

NT80ss 1380 1780

1760 2150

NT90ss 1410 1830

1790 2210

NT95ss 1480 1920

1880 2320 8l_80

常用套管强度数据表

外径

mm 钢级 壁厚

mm 重量

Kg 内径

mm 内容

积L/m 丝抗拉强(KN) 抗挤

MPa 抗内压强度(MPa)

长扣 梯型扣 长圆扣 梯型扣

K090S 2576 3184

K095S 2689 3275

AC80S 2354 3025 AC85S 2454 3070 53。36

AC90S 2576 3180

AC95S 2689 3275 59。2l

SM80S 2354 3025

SM90S 2576 3184

SM95S 2689 3274

NT80SS 2310 2910

NT85SS 2440 3020
