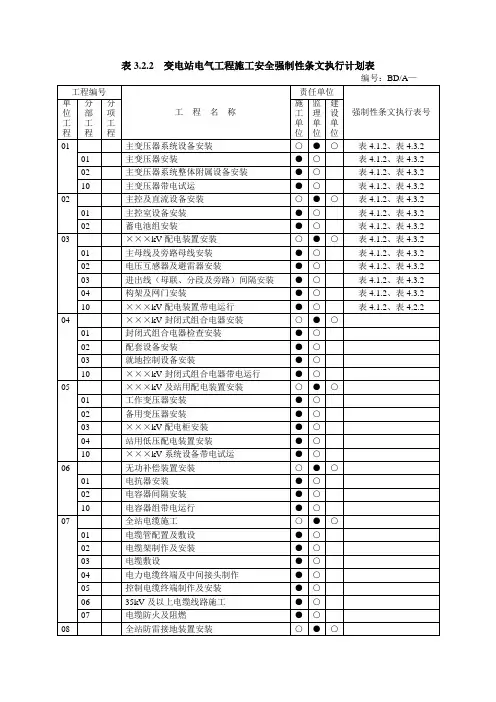

变电站电气强制性条文执行计划表

变电站工程质量强制性条文执行记录表

表E.1 编号：002

工程名称 玉湖66kV变电站66kV扩建工程 施工标段

施工单位 项目经理

执行标准 《电气装置安装工程 高压电器施工及验收规范》GBJ147-2010 工程阶段 配电装置安装

强 制 性 条 文 内 容 执 行 情 况 相 关 资 料

第4.4.1条：在验收时，应进行下列检查：

三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。

四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。

五、六氟化硫气体压力、泄漏率和含水量应符合规定。

六、接地良好。 三、断路器及操动机构的联动正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。

符合规范要求□ 施工调试记录

四、密度继电器的报警、闭锁定值符合规定；电气回路传动正确。

符合规范要求□ 施工调试记录

五、六氟化硫气体压力、泄漏率和含水量符合规定。

符合规范要求□ 试验报告

六、接地良好

符合规范要求□ 施工记录

项目部质检员：

年 月 日 专业监理工程师：

年 月 日

注：1、符合要求，请在□内划√，不符合划×，不涉及划/； 变电站工程质量强制性条文执行记录表

表E.2 编号：

工程名称 玉湖66kV变电站66kV扩建工程 施工标段

施工单位 项目经理

执行标准 《电气装置安装工程 接地装置施工及验收》GB50169-2006 工程阶段 全站防雷及

接地装置安装

强 制 性 条 文 内 容 执 行 情 况 相 关 资 料

第2.1.1条：电气装置的下列金属部分，均应接地或接零：

一、电机、电气、携带式或移动式用电器具等的金属底座和外壳。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门。

六、电缆桥架、支架和井架。

十四、控制电缆的金属外层。 一、电机、电气、携带式或移动式用电器具等的金属底座和外壳已接地。

符合规范要求□ 施工记录

三、屋内外配电装置的钢管杆构架以及靠近带电部分的金属遮拦和金属门。

符合规范要求□ 施工记录

六、电缆桥架、支架和井架已接地。

符合规范要求□ 施工记录

十四、控制电缆金属外层已接地。

符合规范要求□ 施工记录

第2.3.4条：接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。 接地干线应不同的两点及以上与接地网相连接。自然接地体在不同的两点及以上与接地干线或接地网相连接。

符合规范要求□ 施工记录

第2.3.5条：每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。 每个电气装置的接地应以单独的接地线与接地干线相连接。

符合规范要求□ 施工记录

项目部质检员：

年 月 专业监理工程师：

年 月

日 日

注：1、符合要求，请在□内划√，否则划×，不涉及划/；2、编号为本记录表产生的流水号。

变电站工程质量强制性条文执行记录表

表E.2续 编号：

工程名称 玉湖66kV变电站66kV扩建工程 施工标段

施工单位 项目经理

执行标准 《电气装置安装工程 接地装置施工及验收》GB50169-2006 工程阶段 全站防雷及

接地装置安装

强 制 性 条 文 内 容 执 行 情 况 相 关 资 料

第2.4.2条：接地体（线）的焊接应采用塔接焊，其塔接长度必须符合下列规定：

一、扁钢为其宽度的2倍（且至少3个棱边焊接）。

二、圆钢为其直径的6倍。

三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。

四扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）与钢管（或角钢）焊接。

一、扁钢为其宽度的2倍（且至少3个棱边焊接）。

符合规范要求□ 施工记录

二、圆钢为其直径的6倍。

符合规范要求□ 施工记录

三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。

符合规范要求□ 施工记录

四、扁钢与钢管、扁钢与角钢焊接时，除应在其接触部位两侧进行焊接外，焊以由钢带弯成的弧形（或直角形）与钢管（或角钢）焊接。

符合规范要求□ 施工记录

第2.5.1条：避雷针（线、带、网）的接地，尚应遵守下列规定：

八、配电装置的架构或屋顶上的避雷针应与接地网连接，并应在其附近装设集中接地装置。 配电装置的架构或屋顶上的避雷针与接地网连接，并在其附近装设集中接地装置。

符合规范要求□ 施工记录

项目部质检员：

年 月 专业监理工程师：

年 月

日 日

注：1、符合要求，请在□内划√，否则划×，不涉及划/；2、编号为本记录表产生的流水号。

变电站工程质量强制性条文执行记录表

表E3 编号：

工程名称 玉湖66kV变电站66kV扩建工程 施工标段

施工单位 项目经理

执行标准 《电气装置安装工程 电气设备交接试验标准》GB50150-2006 工程阶段 电气设备交接试验

强 制 性 条 文 内 容 执 行 情 况 相 关 资 料

第8.0.1条：互感器的试验项目，应包括下列内容：

一、测量绕组的绝缘电阻；

二、绕组连同套管对外壳的交流耐压试验；

三、测量35kV及以上互感器一次绕组连同套管的介质损耗角正切值tgδ；

五、测量电阻互感器一次绕组的直流电阻；

七、测量1000V以上电压互感器的空载电流和励磁特性；

八、检查互感器的三相接线组别和单相互感器引出线的极性；

九、检查互感器变比；

十一、局部放电试验；

十二、电容分压器单元件的试验。 一、测量绕组的绝缘电阻；

符合规范要求□ 试验记录

二、绕组连同套管对外壳的交流耐压试验；

符合规范要求□ 试验记录

三、测量35kV及以上互感器一次绕组连同套管的介质损耗角正切值tgδ；

符合规范要求□ 试验记录

五、测量电阻互感器一次绕组的直流电阻；

符合规范要求□ 试验记录

七、测量1000V以上电压互感器的空载电流和励磁特性；

符合规范要求□ 试验记录

八、检查互感器的三相接线组别和单相互感器引出线的极性；

符合规范要求□ 试验记录

九、检查互感器变比；

符合规范要求□ 试验记录

十一、局部放电试验；

符合规范要求□ 试验记录

十二、电容分压器单元件的试验。

符合规范要求□ 试验记录

项目部质检员：

专业监理工程师：

年 月 日 年 月 日

注：1、符合要求，请在□内划√，否则划×，不涉及划/；2、编号为本记录表产生的流水号。

变电站工程质量强制性条文执行记录表

表E.3 续 1 编号：

工程名称 玉湖66kV变电站66kV扩建工程 施工标段

施工单位 项目经理

执行标准 《电气装置安装工程 电气设备交接试验标准》GB50150-2006 工程阶段 电气设备交接试验

强 制 性 条 文 内 容 执 行 情 况 相 关 资 料

第12.0.1条：六氟化硫（SF6）断路器试验项目，应包括下列内容：

二、测量每相导电回路的电阻；

三、耐压试验；

四、断路器电容器的试验；

五、测量断路器的分、合闸时间；

七、测量断路器主、辅触头分、合闸的同期性及配合时间。

九、测量断路器分、合闸线圈绝缘电阻及直流电阻；

十、断路器操动机构的试验；

十一、套管式电流互感器的试验；

十二、测量断路器内SF6气体的微量水含量；

十三、密封性试验；

十四、气体密度继电器、压力表和压力动作阀的校验。 二、测量每相导电回路的电阻；

符合规范要求□ 试验记录

三、耐压试验；

符合规范要求□ 试验记录

四、断路器电容器的试验；

符合规范要求□ 试验记录

五、测量断路器的分、合闸时间；符合规范要求□ 试验记录

七、测量断路器主、辅触头分、合闸的同期性及配合时间。

符合规范要求□ 试验记录

九、测量断路器分、合闸线圈绝缘电阻及直流电阻；

符合规范要求□ 试验记录

十、断路器操动机构的试验；

符合规范要求□ 试验记录

十一、套管式电流互感器的试验；

符合规范要求□ 试验记录

十二、测量断路器内SF6气体的微量水含量；

符合规范要求□ 试验记录

十三、密封性试验； 试验记录

十四、气体密度继电器、压力表和压力动作阀的校验。

符合规范要求□ 试验记录

项目部质检员：

专业监理工程师：

年 月 日 年 月 日

注：1、符合要求，请在□内划√，否则划×，不涉及划/；2、编号为本记录表产生的流水号。

变电站工程质量强制性条文执行记录表

表E.3续 2 编号：

工程名称 玉湖66kV变电站66kV扩建工程 施工标段

施工单位 项目经理

执行标准 《电气装置安装工程 电气设备交接试验标准》GB50150-2006 工程阶段 电气设备交接试验

强 制 性 条 文 内 容 执 行 情 况 相 关 资 料

第20.0.1条：避雷器的试验项目，应包括下列内容：

一、测量绝缘电阻；

二、测量电导或泄漏电流，并检查组合元件的非线性系数

三、测量磁吹避雷器的交流电导电流；

四、测量金属氧化物避雷器的持续电流；

五、测量金属氧化物避雷器的共频参考电压或直流参考电压。 一、测量绝缘电阻； 试验记录

二、测量电导或泄漏电流，并检查组合元件的非线性系数

试验记录

三、测量磁吹避雷器的交流电导电流；

试验记录

四、测量金属氧化物避雷器的持续电流； 试验记录

五、测量金属氧化物避雷器的共频参考电压或直流参考电压。 试验记录

项目部质检员：

年 月 日 专业监理工程师：

年 月 日
