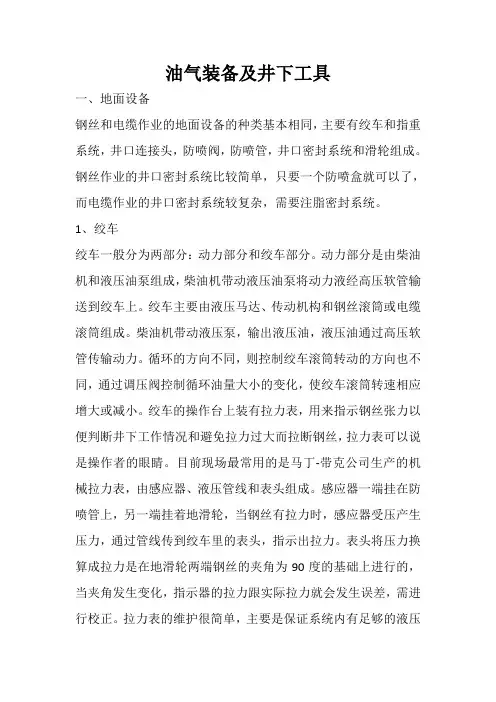

油气装备及井下工具
一、地面设备
钢丝和电缆作业的地面设备的种类基本相同，主要有绞车和指重系统，井口连接头，防喷阀，防喷管，井口密封系统和滑轮组成。钢丝作业的井口密封系统比较简单，只要一个防喷盒就可以了，而电缆作业的井口密封系统较复杂，需要注脂密封系统。
1、绞车
绞车一般分为两部分：动力部分和绞车部分。动力部分是由柴油机和液压油泵组成，柴油机带动液压油泵将动力液经高压软管输送到绞车上。绞车主要由液压马达、传动机构和钢丝滚筒或电缆滚筒组成。柴油机带动液压泵，输出液压油，液压油通过高压软管传输动力。循环的方向不同，则控制绞车滚筒转动的方向也不同，通过调压阀控制循环油量大小的变化，使绞车滚筒转速相应增大或减小。绞车的操作台上装有拉力表，用来指示钢丝张力以便判断井下工作情况和避免拉力过大而拉断钢丝，拉力表可以说是操作者的眼睛。目前现场最常用的是马丁-带克公司生产的机械拉力表，由感应器、液压管线和表头组成。感应器一端挂在防喷管上，另一端挂着地滑轮，当钢丝有拉力时，感应器受压产生压力，通过管线传到绞车里的表头，指示出拉力。表头将压力换算成拉力是在地滑轮两端钢丝的夹角为90度的基础上进行的，当夹角发生变化，指示器的拉力跟实际拉力就会发生误差，需进行校正。拉力表的维护很简单，主要是保证系统内有足够的液压油，里面不能有气体。
2、井口连接头
我们目前使用两种井口连接头，一种是井口大脑袋，另外一种是3½”EUE---5” ACMI的井口变扣短节。
3、防喷阀（Blow out Preventer)
我们通常叫BOP，它跟井口连接头相连，该阀能迅速关闭密封钢丝或电缆周围，但不损坏钢丝或电缆，当钢丝或电缆仍在井下时，关闭BOP就可以该阀以上设备的操作或维修。BOP两边的活塞总成前端各有一个软胶皮（作用是密封，不损伤钢丝）和一个钢丝导向板活塞总成在外部机械或液压的作用下，逐渐向中心靠拢，钢丝在导向板的作用下回到中心位置，并在不受损伤的情况下被夹在两个活塞总成中心，把井内压力密封，防止外喷。钢丝作业和电缆作业的密封胶皮略有不同，钢丝的胶皮边是平的，而电缆的胶皮边上有一半圆槽。

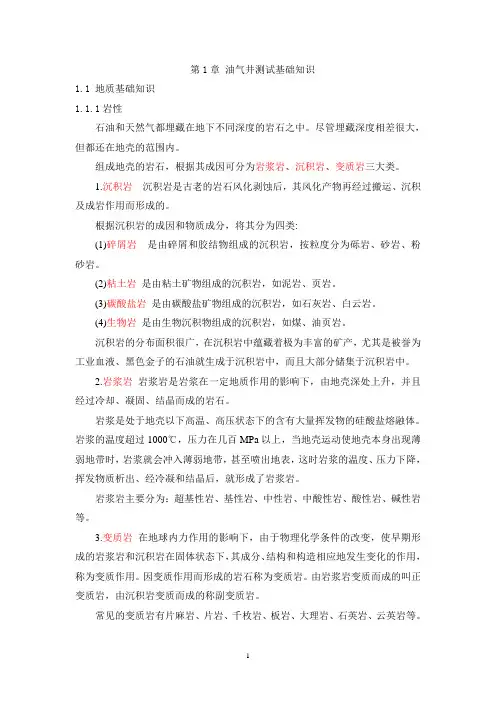

第1章 油气井测试基础知识
1.1 地质基础知识
1.1.1岩性
石油和天然气都埋藏在地下不同深度的岩石之中。尽管埋藏深度相差很大，但都还在地壳的范围内。
组成地壳的岩石，根据其成因可分为岩浆岩、沉积岩、变质岩三大类。
1.沉积岩 沉积岩是古老的岩石风化剥蚀后，其风化产物再经过搬运、沉积及成岩作用而形成的。
根据沉积岩的成因和物质成分，将其分为四类:
(1)碎屑岩 是由碎屑和胶结物组成的沉积岩，按粒度分为砾岩、砂岩、粉砂岩。
(2)粘土岩 是由粘土矿物组成的沉积岩，如泥岩、页岩。
(3)碳酸盐岩 是由碳酸盐矿物组成的沉积岩，如石灰岩、白云岩。
(4)生物岩 是由生物沉积物组成的沉积岩，如煤、油页岩。
沉积岩的分布面积很广，在沉积岩中蕴藏着极为丰富的矿产，尤其是被誉为工业血液、黑色金子的石油就生成于沉积岩中，而且大部分储集于沉积岩中。
2.岩浆岩 岩浆岩是岩浆在一定地质作用的影响下，由地壳深处上升，并且经过冷却、凝固、结晶而成的岩石。
岩浆是处于地壳以下高温、高压状态下的含有大量挥发物的硅酸盐熔融体。岩浆的温度超过1000℃，压力在几百MPa以上，当地壳运动使地壳本身出现薄弱地带时，岩浆就会冲入薄弱地带，甚至喷出地表，这时岩浆的温度、压力下降，挥发物质析出、经冷凝和结晶后，就形成了岩浆岩。
岩浆岩主要分为：超基性岩、基性岩、中性岩、中酸性岩、酸性岩、碱性岩等。
3.变质岩 在地球内力作用的影响下，由于物理化学条件的改变，使早期形成的岩浆岩和沉积岩在固体状态下，其成分、结构和构造相应地发生变化的作用，称为变质作用。因变质作用而形成的岩石称为变质岩。由岩浆岩变质而成的叫正变质岩，由沉积岩变质而成的称副变质岩。
常见的变质岩有片麻岩、片岩、千枚岩、板岩、大理岩、石英岩、云英岩等。
变质岩与火成岩一样是不能生油的，但在储集条件、构造条件及其它条件充分具备的时候，也可以储集石油和天然气。

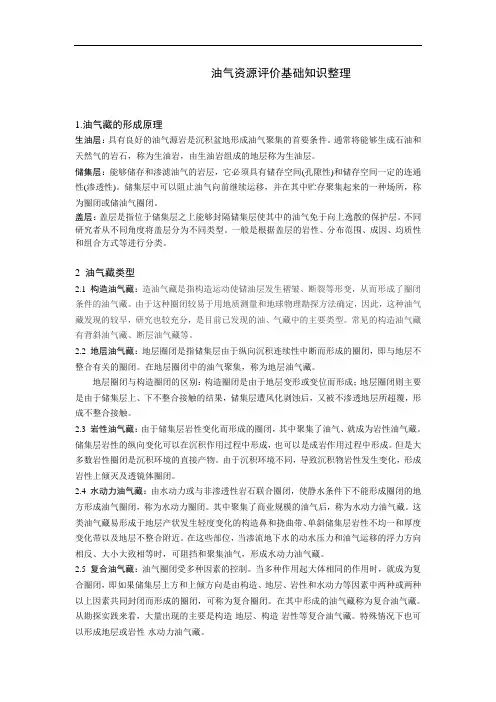

油气资源评价基础知识整理
1.油气藏的形成原理
生油层：具有良好的油气源岩是沉积盆地形成油气聚集的首要条件。通常将能够生成石油和天然气的岩石，称为生油岩，由生油岩组成的地层称为生油层。
储集层：能够储存和渗滤油气的岩层，它必须具有储存空间(孔隙性)和储存空间一定的连通性(渗透性)。储集层中可以阻止油气向前继续运移，并在其中贮存聚集起来的一种场所，称为圈闭或储油气圈闭。
盖层：盖层是指位于储集层之上能够封隔储集层使其中的油气免于向上逸散的保护层。不同研究者从不同角度将盖层分为不同类型。一般是根据盖层的岩性、分布范围、成因、均质性和组合方式等进行分类。
2 油气藏类型
2.1 构造油气藏：造油气藏是指构造运动使储油层发生褶皱、断裂等形变，从而形成了圈闭条件的油气藏。由于这种圈闭较易于用地质测量和地球物理勘探方法确定，因此，这种油气藏发现的较早，研究也较充分，是目前已发现的油、气藏中的主要类型。常见的构造油气藏有背斜油气藏、断层油气藏等。
2.2 地层油气藏：地层圈闭是指储集层由于纵向沉积连续性中断而形成的圈闭，即与地层不整合有关的圈闭。在地层圈闭中的油气聚集，称为地层油气藏。
地层圈闭与构造圈闭的区别：构造圈闭是由于地层变形或变位而形成；地层圈闭则主要是由于储集层上、下不整合接触的结果，储集层遭风化剥蚀后，又被不渗透地层所超覆，形成不整合接触。
2.3 岩性油气藏：由于储集层岩性变化而形成的圈闭，其中聚集了油气、就成为岩性油气藏。储集层岩性的纵向变化可以在沉积作用过程中形成，也可以是成岩作用过程中形成。但是大多数岩性圈闭是沉积环境的直接产物。由于沉积环境不同，导致沉积物岩性发生变化，形成岩性上倾灭及透镜体圈闭。
2.4 水动力油气藏：由水动力或与非渗透性岩石联合圈闭，使静水条件下不能形成圈闭的地方形成油气圈闭，称为水动力圈闭。其中聚集了商业规模的油气后，称为水动力油气藏。这类油气藏易形成于地层产状发生轻度变化的构造鼻和挠曲带、单斜储集层岩性不均一和厚度变化带以及地层不整合附近。在这些部位，当渗流地下水的动水压力和油气运移的浮力方向相反、大小大致相等时，可阻挡和聚集油气，形成水动力油气藏。
V- _# e1 V( Y- W 第一章
油品性质 1、石油产品储存注意事项有哪些？ 1）要及时检查油罐是否有泄漏。答：（ 2）防止油品超温突沸、乳化造成油品变质。（v# + r, k3 J; W 串油。3（）防止由于检查不细而跑、冒、 U/ Z q7 n 2、石油产品的特点是什么？答：石油产品的特点是易燃、易爆、易产生静电和对人体有 毒有害。 、石油主要由哪两种元素组成？3答：石油主要由碳和氢两种元素组成，它们占元素总量的。，氢元素占11~14%其中碳元素占96~99%，83~87% ( N N4
\3 ]3 b 4、炼油厂的主要生产特点？）易3（）高温；（4（5）高压；）易爆；（1答：（）易燃；2 ）易中毒。6! J! @7
o9 L7 @/ S（腐蚀； 、石油产品的闪点高低对储运有何影响？5答：从闪点高低可鉴定出油品发生火灾的危险性。因为闪点是有火灾危险出现的最低温度，闪点愈低，燃料愈易燃，火灾危险性也愈大。所以按闪点的高低可确定其运送储存和使 & m% _; ]8 }: c用的各种防火安全措施。．
第二章 安全生产$ M E) S3 U0 M0 R 6、如何预防油罐冒顶事故的发生？）加强责任心，勤检尺、勤检查、勤联系、勤了解收1（答：要加强现场检查，当油罐油位接近安全高度时，油情况；（2））切勿过于（及时切换罐；3）及时掌握收油的变化情况；（4依赖液位计，出现液位异常时，应引起注意，必要时上罐检) y. ?9 P) r! ?/ x' [, 尺，以防液位计卡住失灵，造成冒罐。 d* `3 }- B8 L4 C' `% s: m. X: 、油罐为什么要定期检尺？7 T* a漏、1答：（）定期检尺能及时发现罐内油量的变化，防止跑、）掌握油罐活动时的收付量，串、冒等意外事故的发生。（2）判断油罐加热器、冷却器是否有泄判断收付是否正常；3（ 漏现象。* C) z8 i/ A2
q4 X* `: e( r 8、用侧深量油尺进行空距测量时，油高值如何确定？为止。如果2mm答：直到两次连续测量的读数相差不大于取第一次时，第二次测量值与第一次测量值相差大于1mm测量值作为油高；如果第二次测量值与第一次测量值相差大 时，取两个测量值的平均值作为油高。1mm于 9、量油尺在什么情况下严禁使用？答：量油尺使用时应完好无损，遇到下列情况之一者，严禁．
