电线电缆技术

第一章 电线电缆导体介绍

第一节 导 体 概 述

按电阻率（长为1m,截面积为1mm2的材料电阻值大小）划分,一般情况下我们将材料分为三类:

导 体:电阻率在102Ω·mm2/m以下

半导体:电阻率为103~108Ω·mm2/m;

绝缘体:电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表),考虑到导体的价格和导电性能,最常用的为铜导体。导电系数以铜为标准(100%),各导体比较如下表:

名 称 符 号 比 重(g/cm3) 导电常数% 备 注

金 Au 19.3 70.80 不氧化、价格昂贵

银 Ag 10.5 109 导电性最优、价格昂贵

铜 Cu 8.89 100 导电性次优、价格普及

钢(铁) Fe 7.86 17.80 导电性不良、抗张好

铝 Al 2.7 61.20 质量轻

由上表可知,铜的导电率较佳,适用性能广,成本较低,还可在其表面镀锡,利于焊接,并有抗氧化作用(指与空气中氧气结合氧化)。

第二节 铜 导 体

一、铜线的类别

铜导体由单条铜线或多条铜线组成,分别叙述如下:

1.硬铜线:经伸线冷加工而成,具有较高的抗张强度,适用于架空输电线、配电线及建筑线之导体。

2.软铜线:硬铜线加热去除冷却加工所产生之残余应力而成,富柔软性及弯曲性,并具有较高之导电率,用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线:抗张强度介于硬铜线与软铜线之间,用于架空线之绑线及收音机之配线。

4.镀锡铜线:铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀,并防止橡胶绝缘之老化。

5.平角铜线:断面为正方形或长方形之铜线,为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线:含氧量0.001%以下、纯度特高之铜线,铜之含量在99.99%以上,不会受氧脆化,用以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线:铜线软化后,表面涂以绝缘漆,经加热烤干而成,一般分为天然树脂及合成树脂漆包线。

8.铜箔丝:以扁平且极薄之铜丝卷绕于纤维丝上的导体。

9.先绞后镀线:将未镀之铜线绞合后,再加以镀铝。

10.铜包钢:一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等;较硬线具有更高的抗张强度,在高山地带,跨越河流等须长距离时作为架空线用,依其铜厚度,一般分导电率21%、30%、40%等。

11.合金铜:由铜和其它导体金属组成,如铜镍合金等,用于特殊用途线。

註﹕ 目前我公司常用的导体主要有如下几种:

(1) 镀锡铜线,英文缩写为TA;

(2) 裸铜线,英文缩写为BA;

(3) 镀银铜线,英文缩写为SC;

(4) 镀银铜包钢,英文缩写为SCCS; (5) 铜包钢,英文缩写为CCS(也有称为CP的)。

其它如铜铂丝、漆包线等很少用。

二、铜线的各种性能

1. 导体电阻 — 导体之电阻与其长度成正比与其截面积成反比 。

2.导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准,称为100%导电率。电阻愈大,则导电率愈低,两者成反比例。

3.耐弯折性—单线之一端固定,另一端加上重量使垂直向下,然后来回180地弯折,直至线断为止,弯折次数愈多,表示耐弯折性愈强。

4.拉断力—抗张试验时,施于试样而使其断裂之最大负荷重量或力。

5.抗张强度—抗张试验时,使得试样断裂,单位面积承受的拉断力。

6.伸长率 — 于规定之标准距离,试样经伸长至断裂后所增加之长度与原来长度之比率。

导体在温度不同时会有不同的阻抗,一般常以20℃或25℃时为标准,温度愈高,阻抗会愈大。

第三节 UL简介

我公司绝大部分的成品线缆上都有UL的印字或喷字。E119932、E188601及E139956就是我公司在UL申请认证下来的不同线种的文件号。那么什么是UL呢？

UL是“Underwriters Laboratories--(美国)保险商实验所”的缩写,成立于1894年,机构系以公共安全之检查与检定为目的,由美国火灾保险协会之援助,而设立的非营利性组织。UL规格以电线及电气机器为首,防止因燃烧器具,防火装置等的品质问题而引起的火灾;对于经审查而合于此规格之制品,其安全性以及品质在美国及世界各地有很好的信誉。

我公司经过严格的工厂审查与制品审查,获有多项电线(一般电子连接线、隔离线、电源线及设备用线等)经UL检定认可,通用性和安全性都有很好的保证。为证明其合于UL规定,于制品上贴有之标签(LABEL)。

第四节 UL导体规格标准

我公司铜线导体的组成种类繁多,如7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm等等,那幺这些组成怎幺区分,怎幺确定是什幺规格,怎幺判定符不符合UL标准呢？

一． UL导体规格标准

导体组成因需要的不同而多种多样,如果没有一个统一的判定标准,将很令人头疼。在UL758里就专门有对导体的规格标准的详述,它的标准为AWG,就是American Wire Guage,中文意思是“美国线材规格”,也就是我公司所参照的标准。它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体）,单铜根据直径大小划分规格;绞铜根据截面积大小划分规格,如下表所示:

UL758 导体规格标准

导体规格

(AWG) 单条导体直径 绞铜导体的截面积

标准尺寸

Mils (mm) 最小尺寸

Mils (mm) 标准尺寸

Cmils (mm2) 最小尺寸

Cmils (mm2)

50 0.99 0.0251 0.98 0.025 0.980 0.000497 0.960 0.000486

49 1.11 0.0282 1.10 0.028 1.23 0.000624 12.1 0.000613

48 1.24 0.0315 1.23 0.031 1.54 0.000768 1.51 0.000765

47 1.40 0.0356 1.39 0.035 1.96 0.000993 1.92 0.000973

46 1.57 0.0399 1.55 0.029 2.46 0.00125 2.41 0.00122 45 1.76 0.0447 1.74 0.044 3.10 0.00157 3.04 0.00154

44 2.0 0.051 1.98 0.050 4.00 0.00203 3.92 0.00198

43 2.2 0.056 2.18 0.055 4.84 0.00245 4.74 0.00240

42 2.5 0.064 2.48 0.063 6.25 0.00317 6.13 0.003115

41 2.8 0.071 2.77 0.070 7.84 0.00397 7.68 0.00389

40 3.1 0.079 3.07 0.078 9.61 0.00487 9.42 0.00477

39 3.5 0.089 3.47 0.088 12.2 0.00621 11.9 0.00603

38 4.0 0.102 3.96 0.101 16.0 0.00811 15.7 0.00796

37 4.5 0.114 4.46 0.113 20.2 0.0103 19.8 0.0100

36 5.0 0.127 4.95 0.126 25.0 0.0127 24.5 0.0124

35 5.6 0.142 5.54 0.141 31.4 0.0159 30.8 0.0156

34 6.3 0.160 6.24 0.158 39.7 0.020 38.9 0.0197

33 7.1 0.180 7.03 0.179 50.4 0.0255 49.4 0.0250

32 8.0 0.203 7.92 0.201 64.0 0.0324 62.7 0.0318

31 8.9 0.226 8.81 0.244 79.2 0.0401 77.6 0.0393

30 10.0 0.254 9.9 0.251 100 0.0507 98 0.0497

29 11.3 0.287 11.2 0.284 128 0.0647 125 0.0633

28 12.6 0.320 12.5 0.318 159 0.0804 156 0.0790

27 14.2 0.361 14.1 0.358 202 0.102 198 0.100

26 15.9 0.404 15.7 0.399 253 0.128 248 0.126

25 17.9 0.455 17.7 0.450 320 0.162 314 0.159

24 20.1 0.511 19.9 0.506 404 0.205 396 0.201

23 22.6 0.574 22.4 0.568 511 0.259 501 0.254

22 25.3 0.643 25.0 0.637 640 0.324 627 0.318

21 28.5 0.724 28.2 0.717 812 0.412 796 0.404

20 32.0 0.813 31.7 0.805 1020 0.519 1000 0.509

19 35.9 0.912 35.6 0.904 1290 0.653 1264 0.641

18 40.3 1.02 40.0 1.016 1620 0.823 1588 0.807

17 45.3 1.15 44.9 1.140 2050 1.04 2009 1.02

16 50.8 1.29 50.3 1.278 2580 1.31 2528 1.28

15 57.1 1.45 56.5 1.435 3260 1.65 3195 1.62

14 64.1 1.63 63.5 1.613 4110 2.08 4028 2.04

13 72.0 1.83 71 1.81 5180 2.63 5076 2.58

12 80.8 2.05 80 2.03 6530 3.31 6399 3.24

11 90.7 2.30 90 2.28 8230 4.17 8065 4.09

10 101.9 2.588 101 2.56 10380 5.261 10172 5.16

9 114.4 2.906 113 2.88 13090 6.631 12828 6.50

8 128.5 3.264 127 3.23 16510 8.367 16180 8.20

7 144.3 3.665 143 3.63 20820 10.55 20404 10.34

6 162.0 4.115 160 4.07 26240 13.30 25715 13.03

合集下载

电线电缆技术要求

电线电缆技术要求

电线电缆技术要求

一、电线（cable）的基本概念

电线是指用来输送电能或信号的电路在电器里的连接部件，即一根以上的电芯或者电芯和屏蔽层组成的电缆。

二、电线的基本材料

1、绝缘材料：绝缘材料一般包括聚氯乙烯、乙丙橡胶、氯乙烯橡胶、聚四氟乙烯、丁腈胶等。

2、导体材料：导体材料通常是铝、铜、铅等金属。

三、电线表面要求

电线表面要求平滑光洁，不允许有空洞、缝隙、焊点和其他杂质，使用时仍应保持表面干净。

四、电线的电性能参数

1、耐压：导体间耐压判定特性，其主要指标是绝缘电阻和耐耗散电流能力。

2、导电能力：指电线的导体尺寸，以及电线材料本身对电流的传导能力。

3、电容：指电线的电容和介电常数，电容影响电线的另一方面，就是影响传输信号的抗噪性能。

4、电阻：指导体的电阻，电线的电阻越低，传导的能量越多，对电线传输效率有很大影响。 五、电线的绝缘要求

1、绝缘层对接触电压有足够的绝缘能力;

2、耐温：一般电线耐温应在-50℃～105℃之间，恶劣条件下耐温应在-15℃～105℃之间;

3、耐老化：耐老化的绝缘层应能有效阻止氧化物的形成，保持电线对电压的绝缘能力;

线缆知识

线缆知识

弱电常用线缆

75欧姆SYV系列实芯聚乙烯绝缘

产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。

============================

75欧姆SYWV系列物理发泡聚乙

产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。

===============================

RG-58--96#-镀锡铜编织-50欧

产品说明：通常用于弱电视频图像传输或HFC网络等。

===========================

AVVR或RVV护套线

产品说明：通常用于弱电电源供电等。

====================

AVVR或RVV圆形双绞护套线

产品说明：通常用于弱电电源供电等。

=========================

扁型无护套软电线或电缆AVRB

产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。

============================

绞型双芯电源线(AVRS或RVS)

产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。

============================

金银线(也叫：音箱线)

产品说明：用于功放机输出至音箱的接线。

====================

铜芯聚氯乙烯绝缘安装用电缆

产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。

=======================

铜芯聚氯乙烯绝缘聚氯乙烯护套线

产品说明：通常用于弱电系统中供电电源线。

===========================

铜芯聚氯乙烯绝缘屏蔽聚氯乙

产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......

======================

国内常用电线电缆技术参数及要求

国内常用电线电缆技术参数及要求

国内常用电线电缆技术参数及要求

1、电线电缆产品额定电压(u0/u):300/500v

2、电线电缆长期工作温度为70℃

3、电线电缆敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃

4、电线电缆最小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍

5、电线电缆在20℃时用直流500v电压试验稳定充电1min后绝缘电阻应不小于2500mω·km

6、电线电缆各对绞之间以及对绞与总之间应不断路

7、电线电缆的线芯和线芯之间以及之间应经受50hz，交流2000v电压试验5min不击穿

电线电缆工艺流程详细介绍

1.铜、铝单丝拉制 电线电缆

常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。

2.单丝退火

铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导 电线芯

的要求。退火工序关键是杜绝铜丝的氧化.

3.导体的绞制

为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时采用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要应用在电力电缆上。

.绝缘挤出

塑料电线电缆主要采用挤包实心型绝缘层，塑料绝缘挤出的主要技术要求：

偏心度：挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志,大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。

光滑度：挤出的绝缘层表面要求光滑，不得出现表面粗糙、烧焦、杂质的不良质量问题

致密度：挤出绝缘层的横断面要致密结实、不准有肉眼可见的，杜绝有气泡的存在。

成缆的技术要求：

一是杜绝异型绝缘线芯翻身而导致电缆的扭弯;二是防止绝缘层被划伤。大部分电缆在成缆的同时伴随另外两个工序的完成：

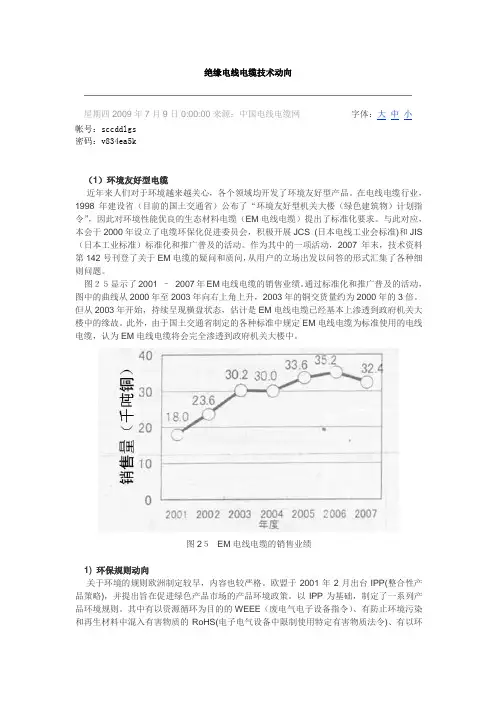

绝缘电线电缆技术动向
