精馏塔介绍

精僧塔的操作

暧塔：指开车时塔内温度低于进料介质温度，如果进料是易结晶的介质，则进料后温度降低会在内壁形成晶体，还可堵塞小管线，所以在进料前先用蒸汽将塔内温度升到进料温度以上，主要是CT61/CT7I/CT72要暧塔。

煮塔：指精储塔（或蒸发器）在运行一段时间后，设备和管道内部沉积一些高沸点物、结晶体、粘附物等，使换热设备传热不良、塔板阻力增大、管道流通面减小等。

煮塔就是在精储塔内加脱盐水到正常液位，投用再沸器蒸汽加热到沸腾，在沸点温度下煮一定时间（30-60分钟），使内部沉积物溶化，然后停蒸汽排放污水，通常要反更进行2-4次。对于新设备也可能要煮塔，目的是高温清除油污和粘附物。

1）置换或清洗，

检修后的精谯塔第一次开车要经过氮气置换和脱盐水清洗，目标是清除内部可能存在的灰尘和固体物，用氮气置换内部的空气，使内部清洁和建立氮气保护气氛。

2）检查并关闭放空阀和导淋阀系统的所有小阀门，关闭取样阀，关闭底部液位调节阀。

3）投用顶部冷凝器的冷却水，引蒸汽到再沸器前，疏水备用

4）进料：如介质为高浓度三聚甲醛或甲醛液，必须先“暧塔”后进料。也可以先进脱盐水开车，待温度升到沸点温度时液位降低再进料开车操作。进料必须达到正常液位后停止。 5）升温：

确认精循塔已建立正常液位，冷凝器已打开冷却水阀有水流通后，可以缓慢开再沸器蒸汽阀加蒸汽升温，初始阶段冷凝液从疏水器前的导淋就地排放，待排放口温度升到冒蒸汽后，关排放导淋，投用疏水器

6）按各个精储塔的升温速率要求，由主控操作升温到沸点温度。

7）建立回流：

检修后开车过程中，当精馆塔底部温度达到沸点温度时，需要从精储塔顶部排出不凝性气体，可以在冷凝器的高点排气小阀处排放，也可以从回流槽顶部排放，直到排出热气体后关闭。

排汽后塔顶温度会快速上升，回流槽应逐渐建立液位，当液位达3040%时，应启动回流泵（无回流泵的应逐渐开回流阀）建立回流。

开始时回流液保持70-80%,根据回流槽液位和塔顶温度逐渐增加。在顶部温度没有正常稳定前保持全回流，不采出，直到顶部温度正常再采出。

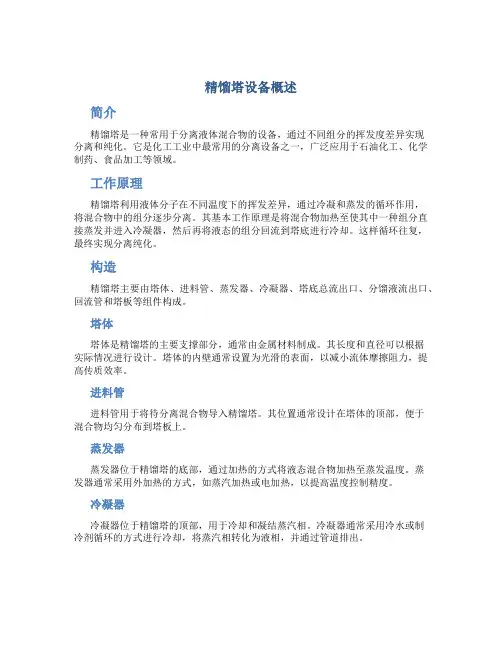

精馏塔设备概述

简介

精馏塔是一种常用于分离液体混合物的设备，通过不同组分的挥发度差异实现分离和纯化。它是化工工业中最常用的分离设备之一，广泛应用于石油化工、化学制药、食品加工等领域。

工作原理

精馏塔利用液体分子在不同温度下的挥发差异，通过冷凝和蒸发的循环作用，将混合物中的组分逐步分离。其基本工作原理是将混合物加热至使其中一种组分直接蒸发并进入冷凝器，然后再将液态的组分回流到塔底进行冷却。这样循环往复，最终实现分离纯化。

构造

精馏塔主要由塔体、进料管、蒸发器、冷凝器、塔底总流出口、分馏液流出口、回流管和塔板等组件构成。

塔体

塔体是精馏塔的主要支撑部分，通常由金属材料制成。其长度和直径可以根据实际情况进行设计。塔体的内壁通常设置为光滑的表面，以减小流体摩擦阻力，提高传质效率。

进料管

进料管用于将待分离混合物导入精馏塔。其位置通常设计在塔体的顶部，便于混合物均匀分布到塔板上。

蒸发器

蒸发器位于精馏塔的底部，通过加热的方式将液态混合物加热至蒸发温度。蒸发器通常采用外加热的方式，如蒸汽加热或电加热，以提高温度控制精度。

冷凝器

冷凝器位于精馏塔的顶部，用于冷却和凝结蒸汽相。冷凝器通常采用冷水或制冷剂循环的方式进行冷却，将蒸汽相转化为液相，并通过管道排出。 塔底总流出口

塔底总流出口是精馏塔的最底部出口，用于排出未蒸发的液态组分。通常通过阀门控制流量和压力。

分馏液流出口

分馏液流出口位于精馏塔的中间位置，用于排除已经分离纯化的组分。也通过阀门进行流量和压力的调控。

回流管

回流管从冷凝器中将冷凝的液相通过管道回流到塔底，作为冷却液。回流液的流量和塔底总流出口的控制可以实现进一步的分离纯化。

塔板

塔板是精馏塔内组织分离过程的关键部分，用于实现质量和传质的分离。塔板通常为水平平板状，上面设置气体和液体的流通孔，以及液体收集槽等构造。

应用领域

精馏塔在化工工业中有着广泛的应用，常见的应用领域包括：

精馏塔的结构和工作原理

精馏塔是一种化工设备，常用于分离液体混合物中不同成分的纯度，可用于提纯化合物、分离混合物中的杂质以及提取组分等。其结构和工作原理是很重要的，下面将详细介绍。

一、结构

精馏塔主要由塔壳、填料和塔盘三部分组成。

1.塔壳：塔壳是整个精馏塔的基础结构，可分为上壳体和下壳体两部分。上壳体通常设置液位探测器和液位控制器，用于监测和控制塔内液位。下壳体通常设计有入口和出口，用于将料液引入塔内。

2.填料：填料是塔内的填充物，主要作用是提供大量的表面积和接触面，增加塔内液体与气体之间的接触，从而促进物质的传质和传热。常用的填料有环形填料、板式填料和筛板填料等。

3.塔盘：塔盘是一种平坦的圆盘结构，可分为穿孔板和筛板两种形式。穿孔板上布满了数量不等的小孔，而筛板则由多个平行密排的矩形筛孔组成。塔盘上形成的液膜和气泡共同作用，实现液体与气体的质量传递。

二、工作原理

精馏塔的工作原理基于不同组分在不同温度下的沸点差异。其分离过程主要包括蒸馏、冷凝、回流和分离四个步骤。

1.蒸馏：在塔底施加加热，使混合物中的易挥发组分汽化，形成蒸汽。蒸汽上升到塔内，与下降的液体接触，并通过填料或塔盘上的小孔进入下一塔层。 2.冷凝：在塔顶设置冷凝器，冷却蒸汽，并将其转化为液体。冷却过程中，蒸汽中的高沸点组分冷凝成液体，而低沸点组分保持挥发状态。

3.回流：冷凝后的液体通过回流管回流到塔顶，重新进入塔内。回流液的作用是增加塔壁的液体，并通过填料或塔盘上的孔洞与上升的蒸汽混合。

4.分离：回流液与上升的蒸汽在塔内产生剪切力，使其彼此接触并进一步传质。不同组分在塔内通过多次挥发和冷凝步骤的重复循环分离，逐渐提纯。

工作原理的关键在于塔内的物质传质和传热。填料和塔盘提供了大量的表面积和接触面，使液体和气体之间能够充分接触。高效的传质和传热能够促使组分之间相互转移，达到分离的目的。

总结：

精馏塔的结构和工作原理是使得不同成分纯度提高的关键。通过加热、冷凝和回流等步骤进行反复蒸发和冷凝，最终实现混合物中组分的分离。其结构中的填料和塔盘提供了大量的接触面，促进了物质的传质和传热。我们可以根据不同的物质特性和工艺要求来设计和选择适当的精馏塔结构和操作参数，达到所需的分离效果。

精馏塔的简要概述

精馏塔是用液体混合物中各组分挥发度的不同来分离其各液体组分的操作称为蒸馏，反复多次的蒸馏过程称为精馏，实现精馏操作的塔设备称为精馏塔，如常减压装置中的常压塔、减压塔等，可将原油分离为汽油、煤油、柴油及润滑油等；铂重整装置中的各种精馏塔，可以分离出苯、甲苯、二甲苯等。

化工生产对精馏塔设备的基本要求：

1、 生产能力大，在较大的气、液负荷或波动时，仍能维持较高的传质速率。

2、 流体阻力小，运转费用低。

3、 能提供足够大的相间接触面积，使气、液两相在充分接触的情况下进行传质，达到高分离效率。

4、 结构合理，安全可靠，金属消耗量少，制造费用低。

5、 不易堵塞，容易操作，便于安装、调节、检修。

精馏塔设备的工作过程：

1、 溶液的沸腾。不同性质的液体在同一压力条件下沸点是不同的，所以两种以上相互溶解的液体组成的溶液，在同一压力下各组分的沸点自然也是不相同的。沸点低的组分挥发度高，因此同一压力温度下，其在溶液中所形成的分子比例大于它在溶液中的分子比例，而沸点高的组分由于挥发度底，故在溶液蒸汽中的比例小于其在溶液中的比例，利用溶液的这一特性，通过在一定压力下加热的方式，可将溶液中各组分相互分离。

2、 溶液的相平衡，在气液系统中，单位时间内液相汽化的分子数与气相冷凝的分子数相当时，气、液两相达到一种动态平衡，这种状态称为气液的相平衡状态。这时候其系统内各状态参数，如温度、压力及组成等都是一定的，不随时间的改变而改变。

3、 传质。在炼油、化工生产中，将物质借助于分子扩散的作用从一相转为另一相的过程称为传质过程。液体混合物的蒸馏分离，利用液体溶剂的选择作用吸收气体混合物的某一组分，利用萃取等方法分离液体混合物的过程等，都属于传质过程。

4、 蒸馏。通过加热、汽化、冷凝、冷却等过程使得液体混合物中不同沸点的组分相互分离的方法称为蒸馏，若液体混合物中各组分沸点相差较大，加热时低沸点的组分优于高沸点的组分而大量汽化，则易于分离。精馏就是多次汽化与冷凝的一种复杂的蒸馏过程，也可以看成是蒸馏的串联使用。
