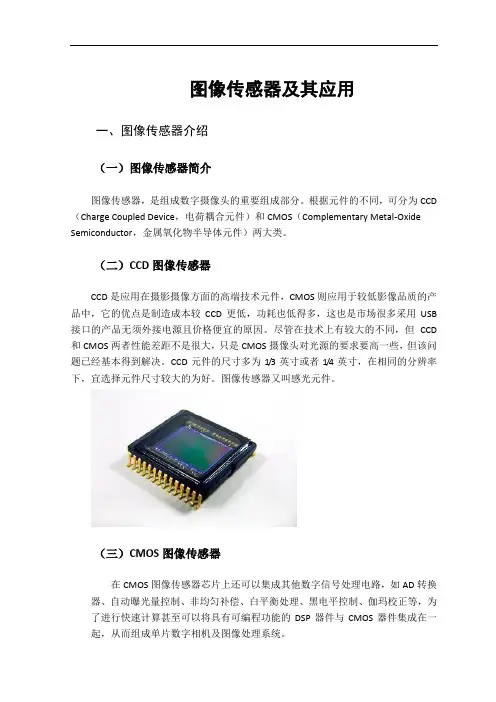

图像传感器及其应用
一、图像传感器介绍
（一）图像传感器简介
图像传感器，是组成数字摄像头的重要组成部分。根据元件的不同，可分为CCD（Charge Coupled Device，电荷耦合元件）和CMOS（Complementary Metal-Oxide
Semiconductor，金属氧化物半导体元件）两大类。
（二）CCD图像传感器
CCD是应用在摄影摄像方面的高端技术元件，CMOS则应用于较低影像品质的产品中，它的优点是制造成本较CCD更低，功耗也低得多，这也是市场很多采用USB接口的产品无须外接电源且价格便宜的原因。尽管在技术上有较大的不同，但CCD和CMOS两者性能差距不是很大，只是CMOS摄像头对光源的要求要高一些，但该问题已经基本得到解决。CCD元件的尺寸多为1/3英寸或者1/4英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。图像传感器又叫感光元件。
（三）CMOS图像传感器
在CMOS图像传感器芯片上还可以集成其他数字信号处理电路，如AD转换器、自动曝光量控制、非均匀补偿、白平衡处理、黑电平控制、伽玛校正等，为了进行快速计算甚至可以将具有可编程功能的DSP器件与CMOS器件集成在一起，从而组成单片数字相机及图像处理系统。 1963年Morrison发表了可计算传感器，这是一种可以利用光导效应测定光斑位置的结构，成为CMOS图像传感器发展的开端。1995年低噪声的CMOS有源像素传感器单片数字相机获得成功。
CMOS图像传感器具有以下几个优点：1）、随机窗口读取能力。随机窗口读取操作是CMOS图像传感器在功能上优于CCD的一个方面，也称之为感兴趣区域选取。此外，CMOS图像传感器的高集成特性使其很容易实现同时开多个跟踪窗口的功能。2）、抗辐射能力。总的来说，CMOS图像传感器潜在的抗辐射性能相对于CCD性能有重要增强。3）、系统复杂程度和可靠性。采用CMOS图像传感器可以大大地简化系统硬件结构。4）、非破坏性数据读出方式。5）、优化的曝光控制。值得注意的是，由于在像元结构中集成了多个功能晶体管的原因，CMOS图像传感器也存在着若干缺点，主要是噪声和填充率两个指标。鉴于CMOS图像传感器相对优越的性能，使得CMOS图像传感器在各个领域得到了广泛的应用。
1 传感器技术的应用及其发展
摘要：传感器是新技术革命和信息社会的重要技术基础，传感器技术是实现测试与自动控制的重要环节，而测试技术与自动控制水平
高低，是衡量一个国家科学技术现代化程度的重要标志。本文列举了传感器技术在当前一些重要领域里的应用，并讲述了其发展趋势。
关键词：传感器技术 应用 现状 发展趋势
一、 引言
传感器技术是当今世界令人瞩目，迅速发展的高新技术之一，也是当代科学发展的一个重要标志，与通许技术、计算机技术共同构成21世纪信息产业的三大支柱。如果说计算机是人类大脑的扩展，那么传感器就是人类五官的延伸。因此各发达国家都将传感器技术作为本世纪重点技术加以发展。随着国内工业自动化、信息化和国防现代化的发展，传感器的年需求量持续增长。传感器的应用也越来越广泛、已渗透到各个专业领域。但是目前国内传感器技术的创新和新产品开发能力落后于国内外先进水平，制约了我国工业自动化和信息化技术的发展。
二、传感器介绍
传感器一般 由敏感元件 、传感元件和其他辅助件组成，有时也将信号调节与转换电路 、辅助电源作为传感器的组成部分。传感 器通常可以按照一系列方法进行分类 。根据输入物理量的分类，传感器常以别测物理量命名，如位移传感器，速度传感器、温度传感器、压力传感器等；根据工作原理分类，传感器常可以依据工作原理进行命名 ，如应变式、电容式、电感式、热电式、光电传感器等 ；按输出信号分类，可分为模拟传感器和数字式传感器。输出量为模拟量则称为模拟式 ，输出量为数字式则称为数字式传感器等等 。
三、主要传感器技术分类
传感器技术是当前代表国家综合科研水平的重要技术，传感器技术的具体应用是传感器技术转化的重要途径和方法。加强对传感器技术应用的研究也是了解传感器技术发展现状并对其未来发展进行预测的基础和前提 。
3．1 光电传感器技术 2 光电传感器技术又称为光传感器技术 ，是将光信号转化为电信号的一种传感器技术。光电传感器技术可用于检测直接引起光量变化的非电量 ，如光强、光照度辐射测温 、气体成分分析等 ，也可用来检测能转换成光电量变化的其他非电量 ，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度、以及物体形状、工作状态等，光电传感技术具有非接触、 响应快、性能可靠等特点，目前主要应用于工业自动化装置和机器人技术中。
传感器原理及工程应用----习题答案
第1章 传感与检测技术的理论基础
1－3 用测量范围为－50～150kPa的压力传感器测量140kPa的压力时，传感器测得示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：
已知： 真值L＝140kPa
测量值x＝142kPa
测量上限＝150kPa
测量下限＝－50kPa
∴ 绝对误差 Δ＝x-L=142-140=2(kPa)
实际相对误差 ％＝＝43.11402L
标称相对误差 ％＝＝41.11422x
引用误差 ％－－＝测量上限－测量下限＝1)50(1502
1－10 对某节流元件（孔板）开孔直径d20的尺寸进行了15次测量，测量数据如下（单位：mm）：
120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40
120.43 120.41 120.43 120.42 120.39 120.39 120.40
试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
解：
对测量数据列表如下：
序号 测量值
20()dmm 残余误差
2020()()iivddmm 残余误差
2020((7))()iivddimm
1 120.42 0.016 0.009
2 120.43 0.026 0.019
3 120.40 －0.004 －0.011
4 120.42 0.016 0.009
5 120.43 0.026 0.019
6 120.39 －0.014 －0.021
7 120.30 －0.104 ―――
8 120.40 －0.004 －0.011
9 120.43 0.026 0.019 10 120.41 0.006 －0.001
11 120.43 0.026 0.019
12 120.42 0.016 0.009
称重传感器及其应用
一、称重传感器介绍
（一）简介
室称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。
（二）称重传感器的分类
称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。
1．光电式
包括光栅式和码盘式两种。
光栅式传感器利用光栅形成的莫尔条纹把角位移转换成光电信号（图2）。光栅有两块，一为固定光栅，另一为装在表盘轴上的移动光栅。加在承重台上的被测物通过传力杠杆系统使表盘轴旋转，带动移动光栅转动，使莫尔条纹也随之移动。利用光电管、转换电路和显示仪表，即可计算出移过的莫尔条纹数量，测出光栅转动角的大小，从而确定和读出被测物质量。
码盘式传感器（图3）的码盘（符号板）是一块装在表盘轴上的透明玻璃，上面带有按一定编码方法编定的黑白相间的代码。加在承重台上的被测物通过传力杠杆使表盘轴旋转时，码盘也随之转过一定角度。光电池将透过码盘接受光信号并转换成电信号，然后由电路进行数字处理，最后在显示器上显示出代表被测质量的数字。光电式传感器曾主要用在机电结合秤上。
2．液压式
在受被测物重力P作用时，液压油的压力增大，增大的程度与P成正比。测出压力的增大值，即可确定被测物的质量。液压式传感器结构简单而牢固，测量范围大，
但准确度一般不超过1/100。
3．电容式
它利用电容器振荡电路的振荡频率f与极板间距d 的正比例关系工作(图6 )。极板有两块，一块固定不动，另一块可移动。在承重台加载被测物时，板簧挠曲，两极板之间的距离发生变化，电路的振荡频率也随之变化。测出频率的变化即可求出承重台上被测物的质量。电容式传感器耗电量少，造价低，准确度为1/200～1/500。
