斩波调速器工作原理

５０　农　机　使　用　与　维　修　２０１５年第２期　

离心式调速器的分类及工作原理　

兰志林　

（东丰县农业机械技术推广站，吉林东丰１３６３００）　

摘要喷油泵调速器是一种自动调节喷油泵供油量大小的装置，它可使柴油机啧油泵以较稳定的转速进行运转，从而保　

证柴油机既不会产生超速也不会在怠速时停止运转。本文详细地讲述了柴油机离心式调速器的分类及工作原理。　

关键词　柴油机　离心式调速器　工作原理　

工作中的柴油机外界负荷是不断变化的，外界负荷改　变，柴油机的转速就要改变。当发动机负荷稍有变化时，　

导致发动机转速变化很大。当负荷减小时，转速升高，转　

速升高导致柱塞泵循环供油量增加，循环供油量增加又导　

致转速进一步升高，这样不断地恶性循环，造成发动机转　速越来越高，最后飞车；反之，当负荷增大时，转速降低，转　

速降低导致柱塞泵循环供油量减少，循环供油量减少又会　

导致转速进一步降低，这样不断地恶性循环，造成发动机　

转速越来越低，最后熄火。为了使柴油机发出的功率与外　

界负荷相适应，就要随时根据外界负荷的变化调整喷油泵　的喷油量；为了使柴油机在选定的转速下稳定运行，必须　

装有专门的调速装置。柴油机喷油泵凋速器是一种自动　

调节喷油泵供油量大小的装置，它可以根据柴油机喷油泵　负荷的变化而自动进行调节，可使柴油机喷油泵以较稳定　

的转速进行运转，从而保证柴油机既不会产生超速也不会　

在怠速时停止运转。　柴油机喷油泵调速器的功用就是在保持转速不变的　

情况下，改变（或者适应）柴油机的负荷。目前柴油机上采　

用的调速器有机械离心式（以下简称离心力）、气力式、液　

压式和复合式４种类型。由于离心式调速器结构简单、工　

作可靠，所以在农用车用及工程机械用柴油机上应用最为　

广泛。离心式调速器按其调节（控制）转速范围的不同，分　

为单速式调速器、两速式调速器和全程式调速器三种。　

１．单速式调速器　

只在某一规定的转速下起作用，一般用于恒定转速工　

况的柴油机（如发动机组）。起动机上采用单速式调速器　的目的是，为了防止主机启动后，飞轮大齿圈反过来带动　

变频调速器的工作原理

变频调速器的工作原理

我们知道，交流电动机的转速表达式为：

n=60f（1-s）/p

式中n异步电动机的转速；f异步电动机的频率；s电动机转差率；p

电动机极对数。

由式可知，转速n与频率f成正比，只要改变频率f即可改变电动机

的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常

宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高

效率、高性能的调速手段。

交交变频调速器的原理

交交变频的意思是无中间直流环节的调速器，其原理是直接将电路中

的电流频率，转换成可控制的频率电流和电压，所以又称直接式变频器。其

高新技术　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮ０Ｌ０ＧＹ　．　皿圆　浅谈Ｐ　Ａ４４－１　８０飞机调速器构造及工作原理　龙小辉　（民航飞行学院飞机修理厂　四川广汉　６１　８３Ｏ７）　摘要：本文对ＰＡ４４－－１　８０飞机调速器构造及工作原理进行详细的分析和阐述。在飞机日常维护工作中，有助于机务维护人员迅速找到并　排除调速器故障。也有助于提高飞行教员和学员对飞机调速器的理论认识。　关键词：调速器　构造　工作原理　中图分类号：Ｖ　２　２　文献标识码：Ａ　文章编号：１６　７　２－－３７９１（２０１　ｏ）ｏ１（ｃ）－ＯＯＯ１－－０３　ＰＡ４４—１８０飞机所装用的调速器足由美　国Ｈａｒｔｚｅｌｌ公司生产的单作用正向液压式可　顺桨调速器，凋速器提供滑油压力用于螺旋　桨变小距。调速器型号为：Ｕ一３一ｌ　５和Ｕ一３　１５Ｌ，其中Ｕ一３－１５型调速器安装＝｝＝左发动机　上，而Ｕ一３—１　５Ｌ型调速器安装于右发动机　上。这两种调速器区别是转动方向相反，　座和壳体上的堵头安装位置相反…。　１　ＰＡ４４－１８０飞机调速器的构造及功用　ＰＡ４４　１　８０飞机调速器由头部组件、壳　体组件及基座组件组成　。　１．１头部组件包括头部外壳、操纵臂组件、　回桨活门组件、调速弹簧、柱塞组件　操纵臂组件用于根据工作需要来实现　对螺旋桨的变大距、变小距、顺桨及回桨操　作。　回桨活门组件根据操纵臂组件的操纵　来完成螺旋桨的顺桨和回桨。　调速弹簧用于感受螺旋桨的给定转速　或变距的要求，来改变柱塞（分油活门）向下　压力的大小，从而改变柱塞的开度。　柱塞组件用来控制变距油路，它在飞　重组件和调速弹簧力的作用下，可以上下　蓄压器　

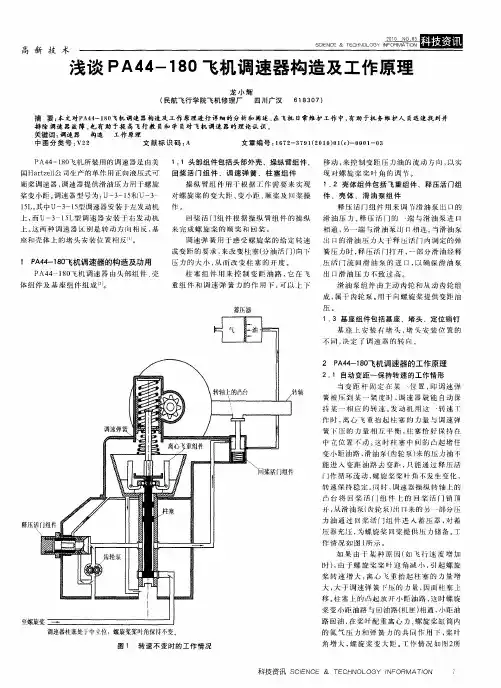

调速器枉寒处ｊ　中立位，螺旋桨浆叶角保持不变　图１　转速不变时的工作情况　移动，来控制变距压力油的流动方向，以实　现对螺旋桨桨叶角的调节。　１．２壳体组件包括飞重组件、释压活门组　件　壳体、滑油泵组件　释压活门组件用来调　滑油泵出ＦＩ的　滑油压力。释压活门的・端与滑油泵进口　相通，另一端与滑油泵出口相连。当滑油泵　出口的滑油压力大干释压活门内调定的弹　簧压力时，释压活门打开，一部分滑油经释　压活门流回滑油泵的进口，以确保滑油泵　出口滑油压力不致过高。　滑油泵组什由主动尚轮和从动齿轮组　成，属于齿轮泵。用于向螺旋桨提供变距油　压。　１．３基座组件包括基座　堵头、定位销钉　基座上安装有堵头，堵头安装位置的　不同，决定了调速器的转向。　２　ＰＡ４４－１　８０飞机调速器的工作原理　２．１自动变距～保持转速的工作情形　当变距杆固定在某・位置，即调速弹　簧被压到某一紧度时，调速器就能自动保　持某一相应的转速。发动机用这・转速工　作时，离心飞重抬起柱塞的力量与调速弹　簧１　压的力量相互平衡，柱塞恰好保持在　中立位置不动。这时柱塞中间的凸起堵住　变小距油路，滑油泵（齿轮泵）来的　力油不　能进入变距油路去变　，只能通过释压活　１ｊ作循环流动，螺旋桨桨叶角不发生变化，　转速保持稳定。同时，调速器操纵转轴上的　凸台将回桨活ｆ】组件上的回浆活门销顶　开，从滑油泵（齿轮泵）　门来的另一部分压　力油通过回浆活门组件进入蓄压器，对蓄　压器亢压，为螺旋桨回浆提供压力储备。工　作情况如图１所示。　如果由于某种原因（如飞行速度增加　时），由于螺旋桨桨叶迎角减小，引起螺旋　桨转速增大，离心飞重抬起柱摩的力量增　大，大干调速弹簧　压的力量，因而柱搴上　移。柱塞　的凸起放开小距油路，这时螺旋　桨变小距油路与回油路（机匣）相通，小距油　路回油，在桨叶配重离心力、螺旋桨缸简内　的氮气压力和弹簧力的共同作用下，桨叶　角增人，螺旋桨变大距。＿Ｉ二作情况如图２所　科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩ
