隔膜泵的结构特点及工作原理

隔膜计量泵工作原理

隔膜计量泵是一种流量控制装置，它利用固定的膜片与一个调节器来控制和调节流量的大小。它的工作原理是：当液体从抽取端进入膜片的表面时，膜片会受到液体压力的影响，从而产生反作用力，使膜片发生膨胀或收缩，改变泵叶轮的位置，从而调节流量。通常，隔膜计量泵的膜片是由弹性材料制成的，可以抵御高压力，并能够精确地调节流量。

隔膜计量泵的优点在于可以抗冲击，可以在高压力下工作，它的流量可以很好地控制，而且它的维护和保养也比较容易，而且它的耐磨性也很强，耐腐蚀性也很强。

隔膜计量泵的应用比较广泛，可以用于石油、化工、电力、热力、环保等领域，其中在石油行业中，用于抽取油水混合物的油膜计量泵比较常见。它也被广泛用于自来水系统、中水回用系统、污水处理系统等领域。

总之，隔膜计量泵在工业中有着广泛的应用，它的工作原理是利用固定的膜片与一个调节器来控制和调节流量的大小，具有可抗冲击和耐磨性强等优点，是一种重要的流量控制装置。

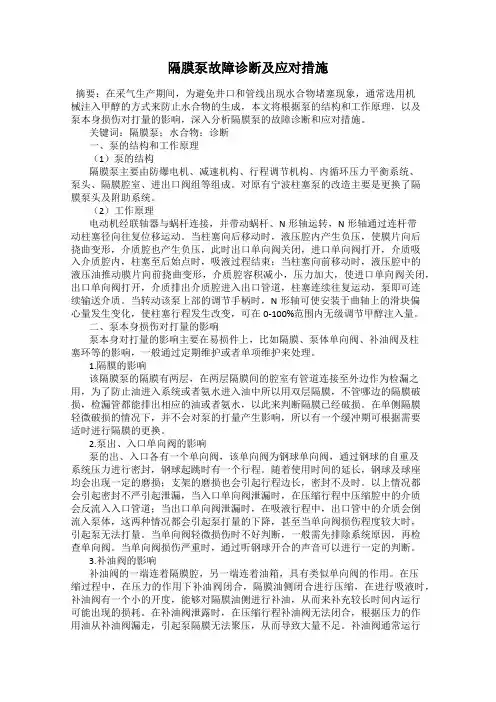

隔膜泵故障诊断及应对措施

摘要：在采气生产期间，为避免井口和管线出现水合物堵塞现象，通常选用机械注入甲醇的方式来防止水合物的生成，本文将根据泵的结构和工作原理，以及泵本身损伤对打量的影响，深入分析隔膜泵的故障诊断和应对措施。

关键词：隔膜泵；水合物；诊断

一、泵的结构和工作原理

（1）泵的结构

隔膜泵主要由防爆电机、减速机构、行程调节机构、内循环压力平衡系统、泵头、隔膜腔室、进出口阀组等组成。对原有宁波柱塞泵的改造主要是更换了隔膜泵头及附助系统。

（2）工作原理

电动机经联轴器与蜗杆连接，并带动蜗杆、N形轴运转，N形轴通过连杆带动柱塞径向往复位移运动。当柱塞向后移动时，液压腔内产生负压，使膜片向后挠曲变形，介质腔也产生负压，此时出口单向阀关闭，进口单向阀打开，介质吸入介质腔内，柱塞至后始点时，吸液过程结束；当柱塞向前移动时，液压腔中的液压油推动膜片向前挠曲变形，介质腔容积减小，压力加大，使进口单向阀关闭，出口单向阀打开，介质排出介质腔进入出口管道，柱塞连续往复运动，泵即可连续输送介质。当转动该泵上部的调节手柄时，N形轴可使安装于曲轴上的滑块偏心量发生变化，使柱塞行程发生改变，可在0-100%范围内无级调节甲醇注入量。

二、泵本身损伤对打量的影响

泵本身对打量的影响主要在易损件上，比如隔膜、泵体单向阀、补油阀及柱塞环等的影响，一般通过定期维护或者单项维护来处理。

1.隔膜的影响

该隔膜泵的隔膜有两层，在两层隔膜间的腔室有管道连接至外边作为检漏之用，为了防止油进入系统或者氨水进入油中所以用双层隔膜，不管哪边的隔膜破损，检漏管都能排出相应的油或者氨水，以此来判断隔膜已经破损。在单侧隔膜轻微破损的情况下，并不会对泵的打量产生影响，所以有一个缓冲期可根据需要适时进行隔膜的更换。

隔膜泵安全风险辨识

1. 介绍

隔膜泵是一种常见的工业泵，它以其结构简单、维护方便的特点，在各个行业得到广泛应用。然而，由于其工作原理特殊，隔膜泵存在一些潜在的安全风险。本文将对隔膜泵的安全风险进行辨识和分析，并提出相应的控制措施。

2. 隔膜泵的工作原理

隔膜泵是一种通过压缩空气驱动动力液体运输的泵，其工作原理如下：

1. 压缩空气进入泵的左腔，使左腔的压力上升；

2. 高压力驱使左腔的隔膜向右移动，压缩液体被挤出；

3. 左腔的压力下降，压缩空气排出；

4. 隔膜回到原位，吸入液体。

3. 安全风险辨识

在隔膜泵的使用过程中，存在以下安全风险：

3.1 泄露风险

隔膜泵常用于输送有毒、腐蚀、易燃等危险液体，一旦泵体或连接件出现泄露，会对人员和环境造成极大的威胁。

3.1.1 成因

泄露的成因多样化，可能是由于材料老化、腐蚀、连接件松动等等。

3.1.2 风险控制措施

• 定期进行泵体和连接件的检查和维护，确保其良好状态；

• 使用材料耐腐蚀、耐高压的隔膜和连接件；

• 安装压力监测装置，及时发现泵体压力异常。 3.2 过载风险

隔膜泵在工作时，如果液体压力或粘度超过其设计范围，会导致泵泵送能力下降，造成过载。

3.2.1 成因

过载的成因包括液体压力过高、泵的内部堵塞、泵速过快等。

3.2.2 风险控制措施

• 定期检查液体压力情况，确保不超过泵的设计范围；

• 安装压力阀，当液体压力异常时，能自动降低泵的工作压力；

• 清理泵的内部，防止堵塞发生；

• 控制泵的运行速度，避免过快造成过载。

3.3 电气风险

隔膜泵在工作时需要依赖电力驱动，因此存在电气风险。

3.3.1 成因

电气风险的成因包括电路短路、电气设备老化、不合理的布线等。

3.3.2 风险控制措施

• 定期对电气设备进行维护和检修，确保其正常工作；

• 使用符合标准的电气设备，避免电路短路等问题；

• 合理布线，避免电线老化和故障；

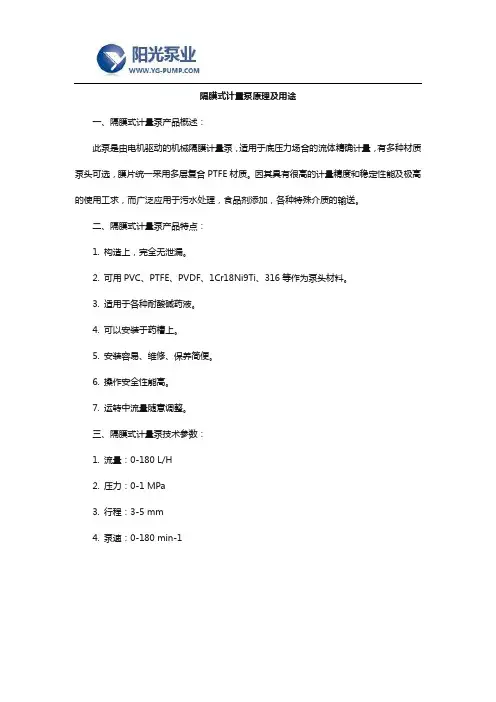

隔膜式计量泵原理及用途

一、隔膜式计量泵产品概述：

此泵是由电机驱动的机械隔膜计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。

二、隔膜式计量泵产品特点：

1. 构造上，完全无泄漏。

2. 可用PVC、PTFE、PVDF、1Cr18Ni9Ti、316等作为泵头材料。

3. 适用于各种耐酸碱药液。

4. 可以安装于药槽上。

5. 安装容易、维修、保养简便。

6. 操作安全性能高。

7. 运转中流量随意调整。

三、隔膜式计量泵技术参数：

1. 流量：0-180 L/H

2. 压力：0-1 MPa

3. 行程：3-5 mm

4. 泵速：0-180 min-1

材质：

四、隔膜式计量泵原理：

本系列产品原理特性是由电机通过涡轮蜗杆驱动的机械隔膜式计量泵，适用于低压场合的流体计量。

隔膜式计量泵利用柔性隔膜取代活塞，在驱动机构的带动下使隔膜作来回往复运动，改变泵腔容积，在泵进出口阀的作用下吸排液体。

隔膜式计量泵可按各种工艺流程的需要，流量可在0-100%范围内无级调节，定量输送不含固体颗粒的腐蚀性和非腐蚀行性液体，泵头配有多种过流材料（PPH、PTFE、PVC、PVDF、RPP、SS304、316、316L）。

隔膜计量泵由于能用隔膜把过流液体与驱动润滑机构之间的完全隔离，采用高科技的结构设计，并使用最新型的PTFE与橡胶复合膜片，耐腐蚀强，大大的提高了膜片的使用寿命。

五、隔膜式计量泵性能参数
